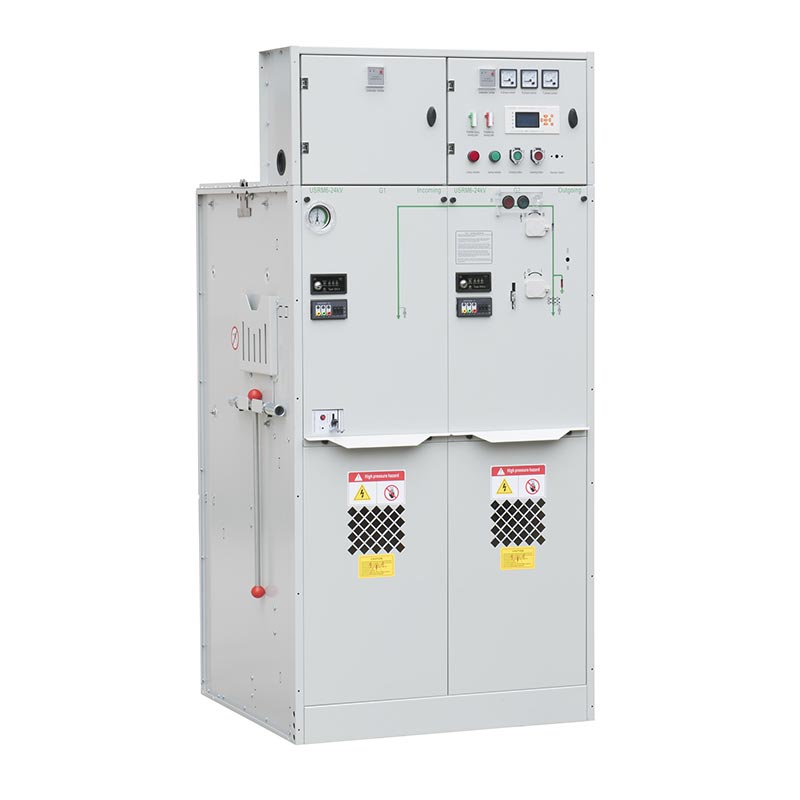

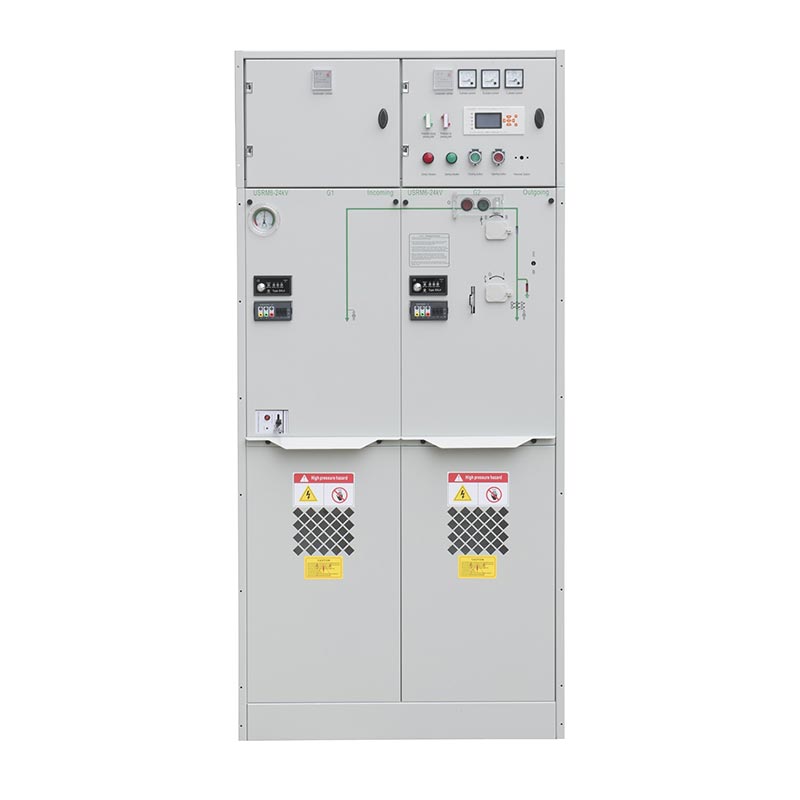

Seria USRM6 Sf6 Gas Insulated Switchgear este un sistem complet izolat dezvoltat independent de USUNE. Principalul ei performanța comutatorului circuitului și toate componentele electrice sunt sigilate și izolate cu gaz SF6 sub presiune. Pe deplin Structura închisă protejează întregul dispozitiv de influențele externe ale mediului, asigurând eficient funcționarea fiabilitatea și siguranța personalului, realizând o funcționare fără întreținere pe întregul său ciclu de viață. Produsul adoptă o unitate modulară standard și un design de unitate modulară cu combinație fixă, care acceptă selecția barelor colectoare principale extensibile. Obține modularitate deplină, izolație completă și carcasă completă, asigurând fiabilitate și siguranță ridicate în timp ce îndeplinește cerințele cerințele flexibile și compacte ale instalațiilor de comutare ale nodurilor rețelei electrice, utilizatorilor finali și substațiilor secundare prin bogat combinații de module.
Integrarea mai multor module funcționale, cum ar fi unități de comutator de sarcină (C), unități de comutare între comutator de sarcină + siguranțe (F), circuit unități de întrerupător (V), unități de măsurare (M) și unități de bare colectoare PT (PT), pot fi combinate liber în unități principale inelare, adaptarea flexibilă la diferite scenarii de distribuție a energiei și nevoi ale utilizatorilor, îmbunătățind semnificativ produsul aplicabilitate și flexibilitate.
Secțiunea circuitului principal al aparatului de comutație izolat cu gaz Sf6 (bara principală) și performanța comutatorului sunt încapsulate într-un cutie de gaz sudată din oțel inoxidabil. Circuitul principal este conectat la exterior printr-o bucșă cutie de gaz conformă cu Standarde DIN47636. Cablurile de intrare și de ieșire sunt conectate folosind conectori detașați complet izolați. The cutia de gaz are un grad de protecție IP67, izolând eficient mediul extern și oferind inundații pe termen scurt și protecție împotriva condensului, asigurând o funcționare stabilă chiar și în condiții grele.
Poate fi combinat cu diverse unități modulare standard pentru a forma un inel fix neextensibil de tip dulap standard comutator de rețea (o singură cutie de gaz izolată cu SF6 poate fi combinată cu până la 6 unități). Se poate combina si cu module diferite pentru a forma unități extensibile, realizând diverse forme de combinație prin bara colectoare dedicată complet izolată conectori pentru a satisface nevoile de distribuire a energiei diferitelor regiuni, tipuri și clienți.
Componentele circuitului principal și performanța comutatorului sunt încapsulate în cutia de gaz din oțel inoxidabil, conectată la exterior prin bucșe pentru a evita contactul direct cu piesele sub tensiune. Echipat cu dispozitive fiabile de reducere a presiunii și canale, protejează eficient siguranța personalului și a echipamentelor în caz de accidente. O mecanică cuprinzătoare dispozitivul de interblocare minimizează riscul de funcționare greșită, sporind și mai mult siguranța și fiabilitatea.
Aparatul de comutare izolat cu gaz SF6 este echipat cu un mecanism de acţionare cu arc auto-dezvoltat şi proiectat. Prin control cuprinzător al calității de la proiectare la producție și spargere, fiabilitatea și stabilitatea mecanismului sunt asigurat, oferind o soluție de mecanism de operare de înaltă calitate pentru seria USRM6 și similar izolate cu gaz SF6 aparatura de comutare.
- Alatitudine: ≤4000m (Pentru altitudini de peste 1000m, vă rugăm să anunțați furnizorul în avans pentru a regla presiunea de umflare; pentru altitudini peste 2000m, reglați presiunea pentru a elimina supratensiunea din dulap.)
- Temperatura ambiantă: maxim +50℃, minim -40℃, temperatura medie pe 24 de ore nu depășește 35℃
- Umiditatea mediului ambiant: umiditatea relativă pe 24 de ore nu depășește 95%, umiditatea relativă lunară nu depășește 90%
- Mediul de instalare: Fără gaze explozive sau corozive în mediul înconjurător; fără vibrații sau impact puternic la locul de instalare; nivelul de poluare care nu depășește clasa III, conform specificațiilor GB/T5582.
Respectă cu strictețe mai multe standarde naționale și industriale, cum ar fi GB3804-2004 și GB1984-2014, pentru a asigura produsul profesionalism și autoritate, satisfacând nevoile diverselor scenarii de utilizare.
Aparatul de comutare izolat cu gaz Sf6 integrează funcții multiple și se mândrește cu avantaje precum dimensiunea mică, funcționare fără întreținere și circuit principal neafectat de factori externi de mediu. Este deosebit de potrivit pentru medii dure, cum ar fi locații subterane, de mare altitudine și de coastă și este utilizat pe scară largă în industria și întreprinderi miniere, căi ferate, aeroporturi, centre ale orașelor și zone rezidențiale din China și la nivel global, oferind stabil și suport fiabil de alimentare pentru diverse sisteme de distribuție a energiei.
Toate comutatoarele trebuie acționate folosind mânerul potrivit. Întrerupătoare de încărcare/vacuocomutatoare și împământarea corespunzătoare întrerupătoarele sunt interblocate mecanic și pot fi adăugate lacăte suplimentare pentru a preveni funcționarea accidentală. Întrerupătoarele de împământare utilizează un mecanism de funcționare rapidă: rotirea în sensul acelor de ceasornic a mânerului închide circuitul, rotirea în sens invers acelor de ceasornic îl deschide. Înainte de deschiderea sau închiderea unității sau circuitului combinat întrerupător de sarcină-siguranță întrerupător, energia trebuie stocată. După ce stocarea energiei este completă, apăsați butonul verde pentru a deschide sau închide circuit. Produsul este echipat cu cinci funcții de blocare de siguranță; operațiuni de alimentare și deconectare trebuie să respecte cu strictețe specificațiile.
Aparatul de comutare izolat cu gaz Sf6 este echipat cu inele de ridicare pentru ridicare și manipulare cu stivuitor. La primire, inspectați eventualele daune în timpul transportului; orice daune trebuie raportată imediat transportatorului. După despachetare, verificați integritatea mânerului de operare, asigurați-vă că indicatorul manometrului este în zona verde și efectuați încercări funcționale ale pieselor mecanice. Orice defecte sau omisiuni trebuie raportate prompt furnizorului. Înainte instalare și utilizare, depozitați într-un loc uscat, ventilat și acoperit corespunzător.
Toate componentele aparatului de comutație izolat cu gaz Sf6 nu necesită întreținere în perioada de viață specificată. Gazul rezervorul este realizat din oțel inoxidabil; panourile de instrumente deteriorate trebuie reparate prompt cu vopsea pentru coroziune protectie. Piesele mecanice montate în exterior facilitează operarea și înlocuirea; protectie anticoroziva si lubrifierea au fost aplicate înainte de expediere. În medii extreme, piesele rotative necesită inspecții regulate și întreținere și înlocuire dacă este necesar. În condiții normale de funcționare, nu există inspecții speciale necesar; înainte de operare, asigurați-vă că indicatorul manometrului este în zona verde.
Dispune de funcții de detectare a componentelor în linie activă și de verificare a fazei. Interblocare electrică și o potrivire blocarea magnetică împiedică deschiderea ușii compartimentului pentru cabluri atunci când cablul de intrare este alimentat, asigurând siguranța personalului.
Poate fi echipat cu un indicator de defecțiune a panoului după cum este necesar. În cazul unei defecțiuni între fază sau la masă, personalul poate confirma starea alimentată și zona de defecțiune prin indicatorul de alarmă, localizând rapid punctul de eroare. Alarmă informațiile pot fi transmise centrului de monitorizare pentru a ajuta personalul de patrulare în confirmarea secțiunii de eroare si locatie.
Un dispozitiv digital de protecție și măsurare a curentului și tensiunii potrivit pentru protecție, măsurare și controlul echipamentelor primare, cum ar fi liniile și transformatoarele de distribuție. Poate înlocui electromagnetic tradițional protecția releului. Prin intermediul rețelei terminale ale utilizatorului, poate realiza detectarea ordonată a consumului de energie, alarmă, control și internet de putere inteligentă, îmbunătățind nivelul de inteligență al sistemului de distribuție a energiei.
În calitate de producător și furnizor profesionist de comutatoare izolate cu gaz Sf6, Zhejiang Usien Electric Co., Ltd. este angajat să furnizeze produse de înaltă calitate din seria USRM6 clienților globali. Avem o pre-vânzare cuprinzătoare, vânzări și sistem de servicii post-vânzare: prevânzarea include consultarea tehnică și proiectarea soluției; vânzările includ ghid de instalare și punere în funcțiune; iar post-vânzarea include întreținerea la timp și furnizarea de piese de schimb. Al nostru Fabrica aderă la un principiu de calitate pe primul loc, controlând strict toate aspectele producției pentru a se asigura că produsele se îndeplinesc standardele și nevoile utilizatorilor, străduindu-se să devină un partener de încredere pentru utilizatorii din domeniul distribuției de energie din China și la nivel global.
Fabrică, putem garanta că prețul nostru este rezonabil și competitiv.
De obicei, cotăm în termen de 24 de ore de la primirea solicitării dvs.
Da, desigur, acceptăm OEM.
Termenul de livrare depinde de cantitățile comandate, în mod normal în 15-20 de zile de la primirea plății.
Toate produsele vor fi inspectate începând de la accesorii, și vor fi efectuate cu teste de rutină înainte de plecare fabrica noastră.
Faceți fotografii sau videoclipuri cu problemele de calitate și trimiteți-ne pentru verificarea și confirmarea noastră, iar noi vom face o soluție mulțumită pentru tine în 1-3 zile.
12 luni de la data expedierii.
● Suntem specializați în domeniu de mai bine de 14 ani și avem o echipă de cercetare și dezvoltare cu experiență care se ocupă de proiectare
și munca de dezvoltare pentru fiecare proiect în funcție de cerințele speciale ale clientului.
● Avem o procedură QC extrem de strictă, de la componente la produsele finite.
● Perioada de productie constanta in 15-20 de zile.
● Avem un set complet de rapoarte de testare pentru produse.
● O soluție cu un singur pas oferită.
