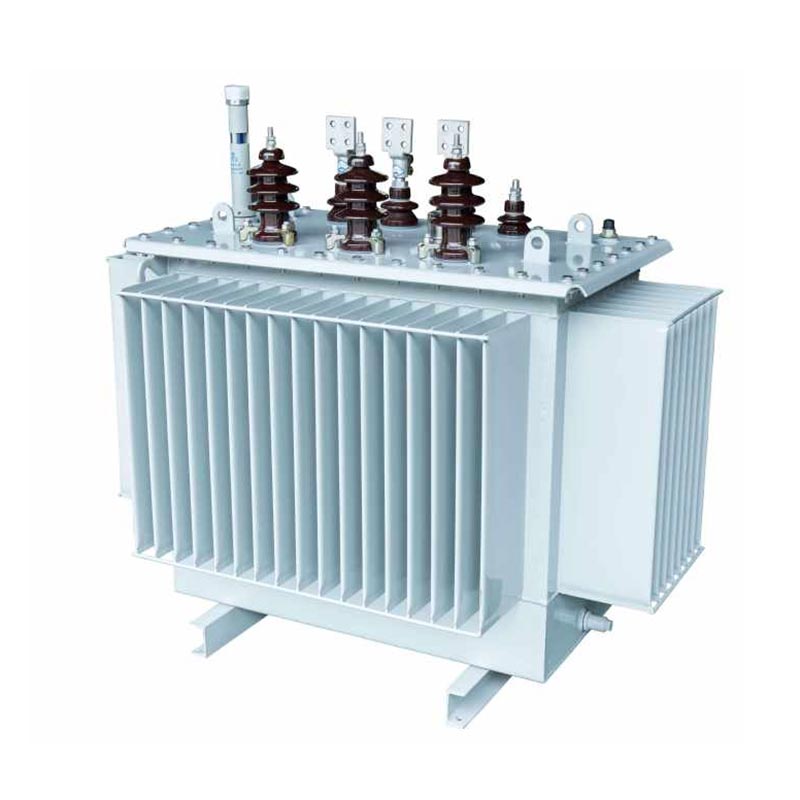

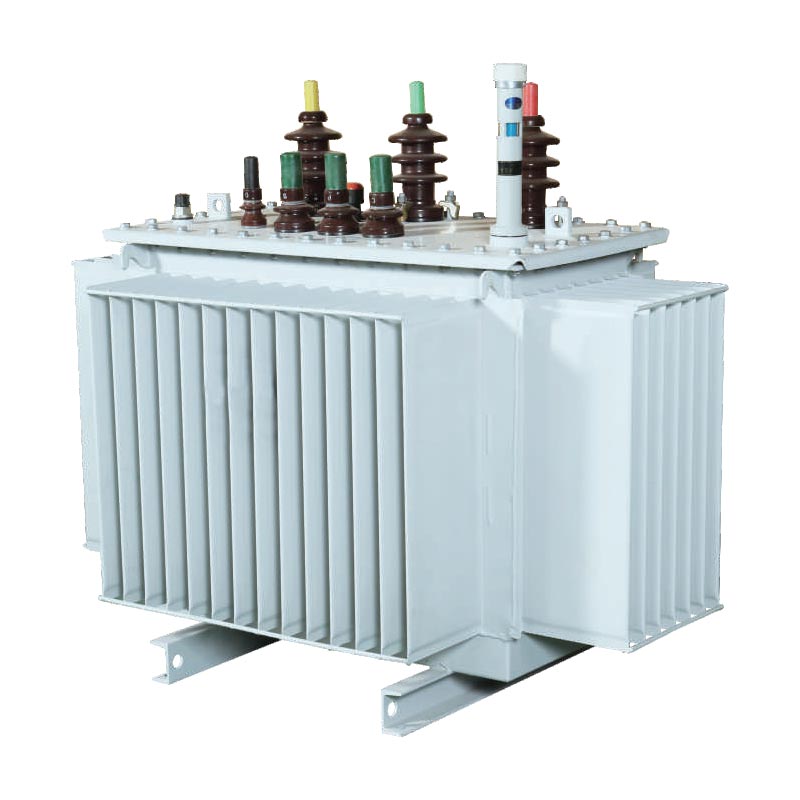

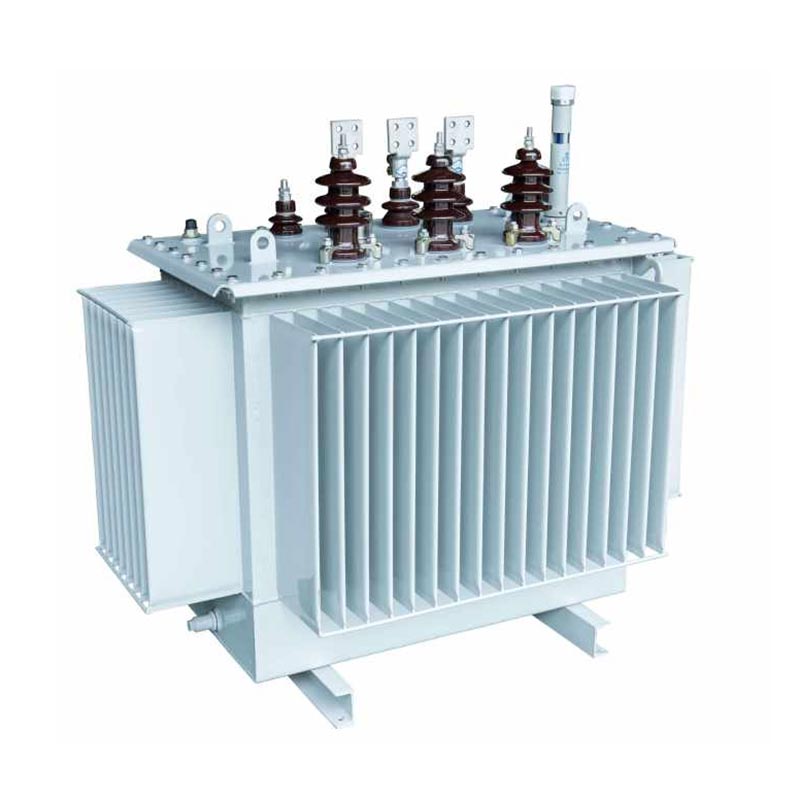

Transformator de distribuție Onan cu 3 faze

Transformatorul de distribuție Onan cu 3 faze USUNE (ONAN) este dezvoltat și fabricat independent de USUNE, un producător profesionist care integrează cercetare și dezvoltare, producție și vânzări. Este conceput special pentru putere nevoile de distribuție ale zonelor urbane și rurale moderne și ale întreprinderilor industriale și miniere, rezolvând probleme precum eficiență scăzută, consum mare de energie și stabilitate slabă a transformatoarelor tradiționale. Produsul este fabricat în fabrica standardizată a USUNE, bazându-se pe un sistem strict de control al calității pentru a se asigura că fiecare echipament îndeplinește standardele internaționale ale industriei și poate funcționa stabil în diferite condiții dure de operare.

Transformatorul de distribuție Onan cu 3 faze folosește un miez tridimensional cu un triunghi echilateral. aranjare, eliminând golurile de aer din circuitul magnetic, rezultând înfășurări mai strânse și cât mai scurte posibil lungimea circuitului magnetic trifazat. Secțiunea transversală a coloanei de bază este aproape circulară, optimizând structura circuitului magnetic, reducerea consumului de energie și a zgomotului de funcționare, realizarea echilibrului trifazat și reducerea componentelor armonice a treia, punând bazele unei surse de alimentare eficiente și stabile.

Acest produs este potrivit pentru modernizarea rețelelor de energie urbană și rurală și scenarii de întreprinderi industriale și miniere și poate fi asortat perfect cu substații modulare și prefabricate, oferind suport fiabil pentru alimentarea cu energie. Ca a furnizor profesional de echipamente electrice, USUNE are o vastă experiență în cercetare și dezvoltare și producție și poate oferi solutii personalizate in functie de nevoile clientului.

Caracteristicile de bază ale produsului

1. Miez

Transformatorul de distribuție Onan cu 3 faze folosește foi de oțel siliconat de înaltă calitate, orientate pe granule, cu excelente permeabilitate magnetică și pierderi reduse; folosește o mașină de tăiere transversală germană GEORG cu tăierea cusăturilor la 45° pentru a se asigura precizia miezului și reduce scurgerile magnetice; foile de oțel siliconic sunt pliate într-o formă circulară în mai multe etape secțiuni transversale, optimizarea circuitului magnetic, reducerea zgomotului și a consumului de energie și îmbunătățirea energiei eficienta.

2. Bobine

Bobina de înaltă tensiune este cilindrică, în timp ce bobina de joasă tensiune este cilindrică sau de tip folie, îmbunătățind eficient rezistența la scurtcircuit și la lovituri de trăsnet. Designul bobinei este rațional, cu circuit magnetic uniform distribuție, reducând supraîncălzirea localizată, prelungind durata de viață și asigurând o funcționare stabilă.

3. Rezervor de ulei

Fabricat din tablă de oțel laminată la rece de înaltă calitate, de precizie, fabricată folosind rezervorul de ulei ondulat german GEORG linie de producție, asigurând rezistența structurală și etanșarea. Suprafața este acoperită cu un strat anticoroziv, potrivit pentru medii dure, cum ar fi uzinele petrochimice, îndeplinind cerințele de protecție a mediului. The structura ondulată combină disiparea căldurii și adaptabilitatea la dilatarea și contracția termică a uleiului, în timp ce designul etanș încetinește îmbătrânirea uleiului și prelungește durata de viață a transformatorului.

4. Structura de izolare

Transformatorul de distribuție Onan trifazat adoptă o structură de izolație de clasă A cu o izolație excelentă performante, capabile sa reziste la impacturi de inalta tensiune. Bobinele de înaltă și joasă tensiune sunt dispuse concentric, iar distanța bobinei folosește un manșon de carton cu un spațiu mic de ulei pentru a îmbunătăți performanța de izolare, preveni scurtcircuitele și asigură o funcționare sigură și stabilă.

Model de produs

Transformatorul de distribuție Onan trifazat USUNE (ONAN) acoperă trei niveluri de tensiune: 10KV, 20KV și 36KV, întrunind diverse nevoi de distribuție a energiei. Poate fi personalizat în funcție de sarcina reală a clientului, specificațiile de bază, și scenariul de instalare, oferind soluții flexibile.

Tip de produs

Beneficii economice și conservare a energiei

1. Costul energiei electrice (RMB/an) = [Pierdere fără sarcină (kW) + Pierdere la sarcină (kW) × (Rata medie de încărcare)²] × 365 (Zile) × 24 (Ore) × Pretul energiei electrice
2. Emisii de CO2 = [Pierdere fără sarcină (kW) + Pierdere de sarcină (kW) × (Rata medie de încărcare)²] × 365 (Zile) × 24 (Ore) × Emisii Factorul (kg-CO₂/kWh)

Pierderile în gol și de sarcină ale produsului sunt semnificativ mai mici decât transformatoarele tradiționale, reducându-se semnificativ costurile cu energie electrică ale utilizatorilor și emisiile de CO2. În calitate de producător înrădăcinat în China, USUNE aderă la conceptul de verde dezvoltare, optimizează continuu designul produsului și promovează dezvoltarea durabilă a industriei energetice.

Scenarii de aplicare

1. Modernizarea rețelei de energie urbană și rurală: Îmbunătățește stabilitatea și eficiența rețelei electrice, rezolvând problemele de alimentare insuficientă și consum mare de energie.

2. Întreprinderi industriale și miniere: satisface cererea de sursă de energie stabilă, de mare putere, rezistă durerilor medii și asigură funcționarea echipamentelor de producție.

3. Substații modulare și prefabricate: Structură compactă, instalare și întreținere convenabile, reducând terenul suprafata si costurile de constructie.

Parametrii tehnici

Transformator de distribuție trifazat cu scufundare în ulei seria S11 de 10 kV

Notă: Pentru transformatoarele cu capacitate nominală de 500 kVA și mai jos, pierderea de sarcină deasupra rampei din tabel este aplicabil la Dyn11 grup de conexiune, iar pierderea de sarcină sub rampă este aplicabilă grupului de conexiune Yyn0.

10kV seria S13 transformator de distribuție trifazat imersat în ol

Transformator de distribuție trifazat cu scufundare în ulei seria S14 de 10 kV

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Întrebări frecvente

1. Sunteți o fabrică sau o companie comercială?

Fabrică, putem garanta că prețul nostru este rezonabil și competitiv.

2. Când pot avea prețul?

De obicei, cotăm în termen de 24 de ore de la primirea solicitării dvs.

3. Ne putem imprima logo-ul și numele companiei pe produse?

Da, desigur, acceptăm OEM.

4. Care este termenul de livrare?

Termenul de livrare depinde de cantitățile comandate, în mod normal în 15-20 de zile de la primirea plății.

5. Cum este procesul dumneavoastră de control al calității?

Toate produsele vor fi inspectate începând de la accesorii, și vor fi efectuate cu teste de rutină înainte de plecare fabrica noastră.

6. Cum se rezolvă problemele de calitate după vânzare?

Faceți fotografii sau videoclipuri cu problemele de calitate și trimiteți-ne pentru verificarea și confirmarea noastră, iar noi vom face o soluție mulțumită pentru tine în 1-3 zile.

7. Care este timpul de garanție?

12 luni de la data expedierii.

8. De ce să ne alegeți

● Suntem specializați în domeniu de mai bine de 14 ani și avem o echipă de cercetare și dezvoltare cu experiență care se ocupă de proiectare și munca de dezvoltare pentru fiecare proiect în funcție de cerințele speciale ale clientului.
● Avem o procedură QC extrem de strictă, de la componente la produsele finite.
● Perioada de productie constanta in 15-20 de zile.
● Avem un set complet de rapoarte de testare pentru produse.
● O soluție cu un singur pas oferită.
