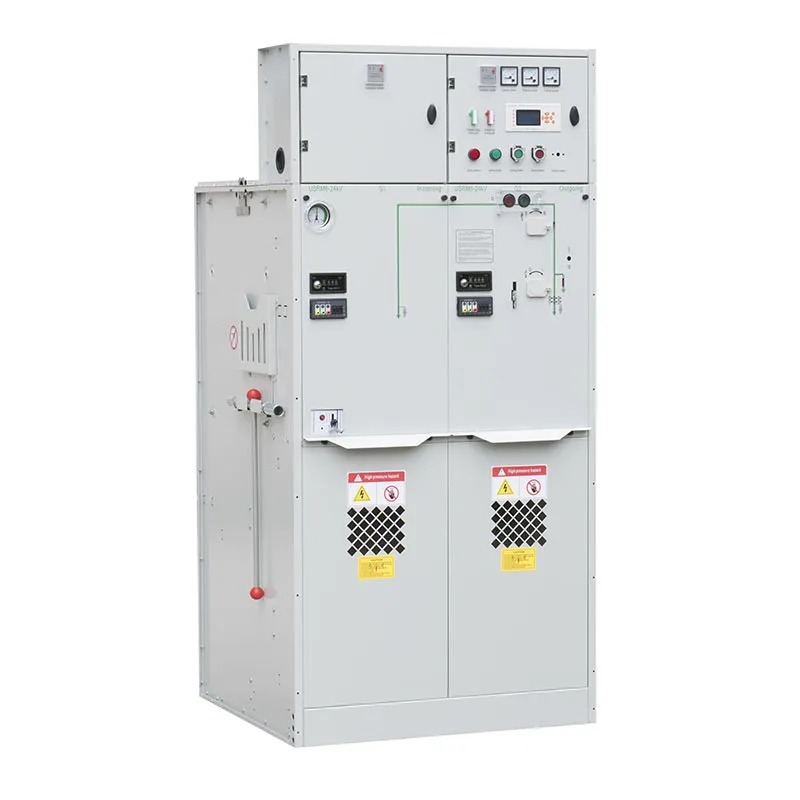

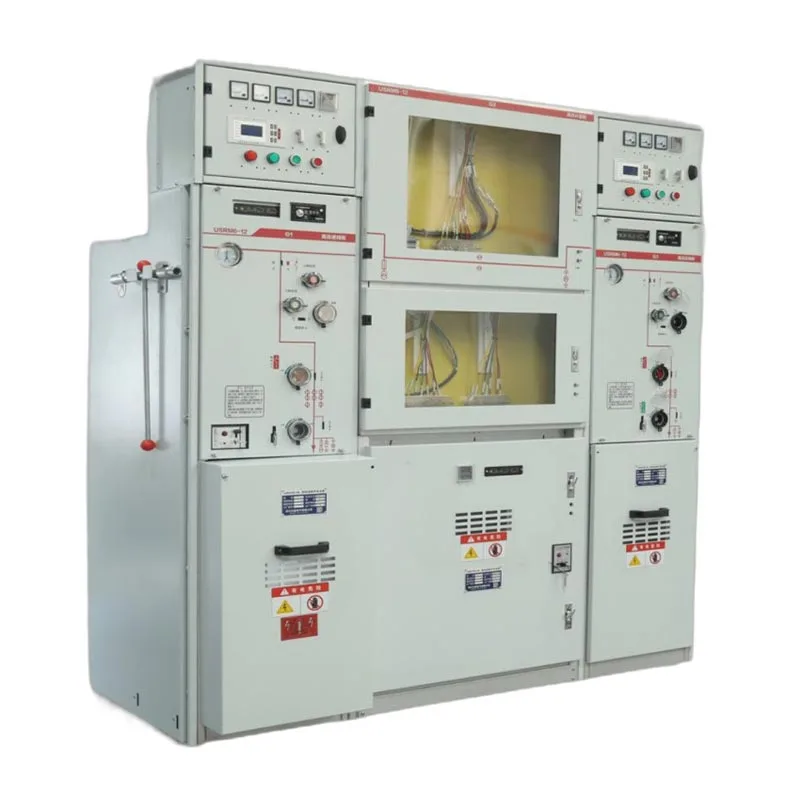

Pentru cumpărătorii de 22 kV SF6 GIS RMU Ring Unitate principală de comutare, considerentele cheie nu sunt doar performanța de comutare, ci de asemenea, cât de repede pot fi localizate defecțiunile, cât de sigur pot accesa operatorii echipamentele și cât de multă întreținere este necesare pe toată durata de viață a acestuia. Usune abordează aceste cerințe prin indicarea de înaltă tensiune sub tensiune, defecțiune indicatoare, protecție pentru microcomputer și un sistem de gaz etanș la presiune.
RMU poate fi echipat cu indicatoare de defecțiune pentru defecțiuni fază la fază și fază la pământ. Odată ce apare o defecțiune, indicatorul oferă o alarmă pentru a ajuta personalul operator să identifice secțiunea afectată și să localizeze punctul de defecțiune mai eficient.
Pentru rețelele de distribuție conectate la un centru de monitorizare, informațiile de eroare pot fi transmise și către server de monitorizare, permițând camerei de control să identifice zona de defecțiune și poziția specifică fără a se baza în întregime pe inspecție manuală.
Dispozitivul de indicare sub tensiune de înaltă tensiune oferă un memento vizual pentru a verifica dacă circuitul primar este energizat. De asemenea, acceptă verificarea de fază pentru a ajuta operatorii să confirme starea electrică înainte de operare.
O conexiune electrică de interblocare și blocarea magnetică asociată pot împiedica ușa compartimentului pentru cabluri deschis în timp ce cablul de intrare rămâne alimentat, oferind un strat suplimentar de protecție în timpul întreținerii.
Dispozitivul opțional de protecție, măsurare și control al microcalculatorului înlocuiește releul electromagnetic tradițional protecție cu tehnologie digitală de monitorizare. Poate fi folosit pentru linii, transformatoare de distribuție și alte primare echipamente.
Sistemul poate integra funcții de protecție de curent și tensiune, măsurare, alarmă și control, susținând management inteligent al energiei și comunicare cu rețeaua de monitorizare a clientului.
| Nu. | Articole | Unitate | Unitateatea de comutator de întrerupere a sarcinii | unitate combinată | Unitateate de întrerupător |
| 1 | Tensiune nominală | kV | 12/24 | 12/24 | 12/24 |
| 2 | Frecvența nominală | Hz | 50 | 50 | 50 |
| 3 | Curent nominal | A | 630 | 125 (depinde de curentul siguranței) | 630 |
| 4 | Nivel de izolație nominal - 1 min Tensiune de rezistență a frecvenței - Inter fază, masă | kV | 42/65 | 42/65 | 42/65 |
| Nivel de izolație nominal - 1 min Distanța de izolare a tensiunii de rezistență la frecvență | kV | 48/79 | 48/79 | 48/79 | |
| Nivel de izolație nominal - 1 min Tensiune de rezistență a frecvenței - Circuit auxiliar și de control | kV | 2/2 | 2/2 | 2/2 | |
| Nivel de izolație nominal-Tensiune de rezistență la impuls de iluminare-Interfaz, masă | kV | 75/125 | 75/125 | 75/125 | |
| Nivel de izolație nominal - Distanța de izolare a tensiunii de rezistență la impuls de iluminare | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Curent nominal de rezistență la scurtcircuit | kA/s | 25/4 | —— | 25/4 |
| 6 | Curent nominal de vârf de rezistență | kA | 63 | —— | 63 |
| 7 | Curent nominal de scurtcircuit | kA | 63 | Limitat de siguranța HV | 63 |
| 8 | Curent nominal de întrerupere a scurtcircuitului | kA | —— | Limitat de siguranța HV | 25/25 |
| 9 | Curentul nominal de transmisie | A | —— | 1700/1400 | —— |
| 10 | Curent nominal de rupere a sarcinii active | A | 630 | —— | —— |
| 11 | Curent nominal de rupere în buclă închisă | A | 630 | —— | 630 |
| 12 | Întrerupător mecanic cu sarcină de viață/CB | Times | 10000 | 10000 | 20000 |
| Întrerupător mecanic de izolare/împământare | Times | 5000 | 5000 | 5000 | |
| 13 | Rezistența circuitului | μΩ | ≤150 | —— | ≤150 |
| 14 | Presiune nominală de încărcare (presiune manometrică 20℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Rata anuală de scurgere relativă a gazului | % | 0.05 | 0.05 | 0.05 |
| 16 | Grad de protecție IP-Dulap | IP4X | IP4X | IP4X | |
| Grad de protecție IP - Rezervor de gaz | IP67 | IP67 | IP67 |
Când apare un scurtcircuit între faze sau între o fază și masă, indicatorul de defecțiune oferă o alarmă indicatie. Personalul de întreținere poate folosi semnalul pentru a identifica alimentatorul afectat și pentru a reduce defecțiunea locație.
Pentru proiectele care necesită monitorizare centralizată, informațiile de eroare pot fi transmise centrului de monitorizare. The computerul de monitorizare poate afișa secțiunea și locația de defecțiune corespunzătoare, ajutând echipele de întreținere să reducă timpul de căutare a erorilor și restabilirea energiei mai eficient.
Componentele principale ale dulapului SF6 sunt proiectate ca un sistem etanș și, în general, nu necesită o rutină întreținere pe durata de viață specificată în condiții normale de funcționare.
Rezervorul de gaz este fabricat din oțel inoxidabil, oferind rezistență la coroziune pe termen lung. Cel mecanic componentele de operare sunt poziționate în afara rezervorului de gaz, făcând inspecția, funcționarea și înlocuirea componentelor mai convenabil atunci când este nevoie de service.
Pentru instalațiile expuse la praf, nisip sau poluare extremă, inspecția periodică a pieselor mecanice rotative și se recomanda conditii de lubrifiere.
Seria USRM6 utilizează un sistem de gaz sigilat sub presiune și nu necesită inspecție specială a gazului în condiții normale conditii de functionare.
Înainte de utilizare, manometrul trebuie verificat. În condiții normale, indicatorul de presiune ar trebui rămâne în zona verde de operare. Presiunea de referință este de 0,14 MPa, cu presiunea gazului menținută mai sus 0,135 MPa la 20°C în condițiile de etanșare specificate.
Rata anuală așteptată de scurgere a gazului este mai mică de 0,1%, susținând performanța de etanșare a gazului pe termen lung.
Unitateatea principală de comutare cu inel Sf6 Gis Rmu de 22 kv este dezvoltată cu referire la cerințele IEC 298, cu un proiectat durata de viață de peste 30 de ani în condiții normale de funcționare.
Designul comutatorului etanș la aer ajută la menținerea etanșării la gaz pe toată perioada de service așteptată, reducând nevoia de întreținere frecventă legată de gaz și ajutând clienții să controleze costurile de operare pe termen lung.
| Considerent cheie | Usune 22kV SF6 GIS RMU | RMU convențională |
| Izolare | izolat cu gaz SF6 | Depinde de designul echipamentului |
| Detectarea defecțiunilor | Indicație opțională de defecțiune locală și de la distanță | Adesea se bazează mai mult pe inspecția manuală |
| Monitorizare | Protecție digitală și comunicare disponibilă | Poate necesita echipament de monitorizare separat |
| Siguranţă | Indicație în timp real și interblocare electrică/magnetică | Depinde de configurație |
| Întreţinere | Sistem primar etanș cu cerințe reduse de întreținere | Cerințele de întreținere variază |
| Rezervor de benzină | Rezervor etanșat din oțel inoxidabil | Depinde de constructie |
| Durata de viață | Proiectat pentru mai mult de 30 de ani în condiții normale | Depinde de proiectarea și întreținerea produsului |
Unitateatea principală de comutare Usune 22kv Sf6 Gis Rmu Ring este potrivită pentru rețelele de distribuție industrială în care mai multe alimentatoarele au nevoie de comutare fiabilă și localizare rapidă a defecțiunilor. Indicatoarele de eroare și dispozitivele digitale de protecție pot ajuta echipele de întreținere identifică mai eficient secțiunile anormale.
RMU poate fi configurat cu funcții de protecție și măsurare a microcalculatorului pentru transformatoarele de distribuție, asigurarea funcțiilor de monitorizare a curentului și tensiunii, alarmă și protecție în cadrul rețelei de medie tensiune.
Pentru clienții care dezvoltă sisteme inteligente de distribuție a energiei, RMU poate conecta protecția, măsurarea, eroarea funcții de indicare și comunicare către un sistem central de monitorizare, care acceptă identificarea defecțiunilor de la distanță și management mai eficient al rețelei.
Un client a folosit unitatea principală de comutare Usune 22kv Sf6 Gis Rmu Ring pentru o rețea industrială de inel cu mai multe alimentatoare de intrare și de ieșire. În timpul punerii în funcțiune, clientul s-a concentrat pe dacă operatorii ar putea rapid identificați alimentatorul afectat atunci când a apărut o defecțiune fază-la-fază sau fază-pământ. Indicatorul de defecțiune integrat a furnizat informații locale de alarmă, ajutând personalul de întreținere să restrângă secțiunea de defecțiuni înainte de a efectua inspecție la fața locului.
Pentru o aplicație de distribuție a transformatorului, clientul a selectat RMU cu protecție de microcalculator și dispozitiv de control. Sistemul asigura monitorizarea digitală a curentului și tensiunii împreună cu protecție și alarmă funcții. Clientul a găsit această configurație mai convenabilă pentru monitorizarea condițiilor de funcționare a transformatorului decât să te bazezi doar pe protecția cu relee convenționale.
Un client care necesită monitorizare centralizată a distribuției a conectat indicarea defecțiunii RMU și protecția digitală funcții către centrul de monitorizare. Când a fost generat un semnal de eroare, ecranul de monitorizare a putut identifica secțiunea de defecțiuni corespunzătoare, permițând echipei de operare să determine unde a fost necesară inspecția pe teren și îmbunătățirea eficienței depanării.
Pentru clienții care operează RMU în condiții normale de funcționare, rezervorul de gaz SF6 etanș reduce nevoia de întreținere internă de rutină. Clienții apreciază, de asemenea, componentele mecanice externe de funcționare, deoarece acestea pot fi inspectate sau înlocuite mai convenabil atunci când este necesară întreținerea.
Zhejiang Usune Electric Co.,Ltd. a stabilit sisteme de management conform ISO 9001 Sistemul de management al calității, ISO 14001 Sistem de management de mediu și ISO 45001 Sistem de management al sănătății și siguranței în muncă.
Pentru a satisface diferite cerințe ale pieței internaționale, produsele Usune de comutație de medie tensiune au fost supuse relevanțe Teste de tip standard IEC și GB, cu produsele aplicabile care obțin certificare CE. Aceste sisteme suportă consistente calitatea fabricației, testarea produselor și conformitatea tehnică pentru proiectele de distribuție a energiei de medie tensiune.
Da. RMU poate fi echipat cu indicatoare de eroare capabile să detecteze defecțiuni fază-fază și fază-pământ și furnizarea de indicații locale de alarmă.
Da. Atunci când este echipat cu sistemul de comunicare și monitorizare corespunzător, informațiile de eroare pot fi transmise la un centru de monitorizare, unde pot fi afișate secțiunea afectată și poziția defectului.
În condiții normale de funcționare, sistemul etanșat sub presiune nu necesită o inspecție specială de rutină a gazului. The manometrul trebuie verificat înainte de funcționare și trebuie să rămână în zona verde în condiții normale.
Seria USRM6 este proiectată pentru o durată de viață de peste 30 de ani în condiții normale de funcționare, cu un rata anuală estimată a scurgerilor de gaz mai mică de 0,1%.
Usune combină izolația etanșă SF6, indicarea defecțiunilor, indicarea piesei sub tensiune, interblocarea de siguranță, digital protecție și funcționare cu întreținere redusă într-o soluție RMU de medie tensiune, făcându-l potrivit pentru inelul modern aplicații de rețea și distribuție inteligentă.
