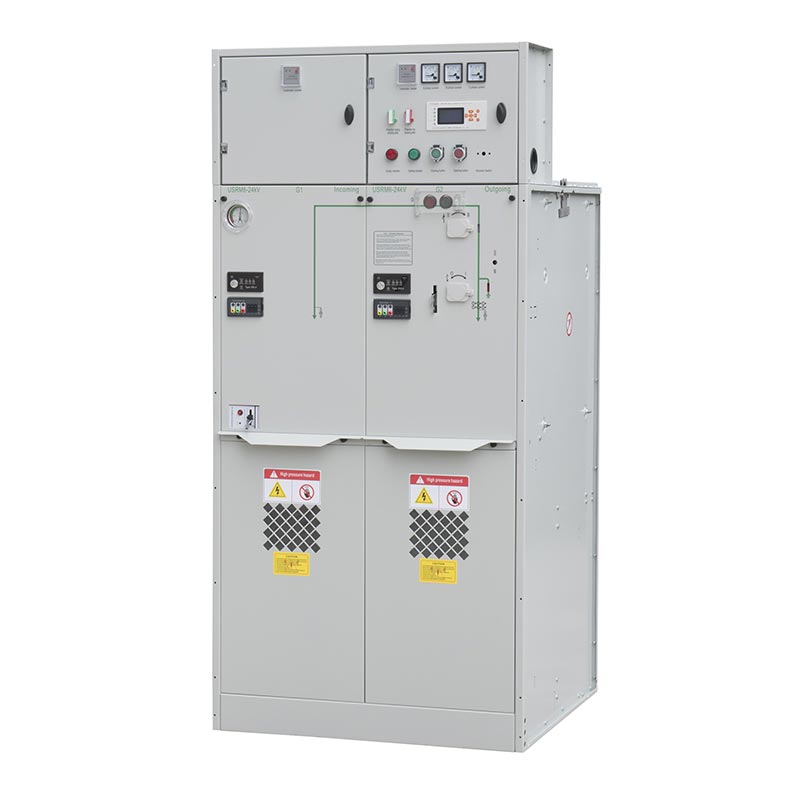

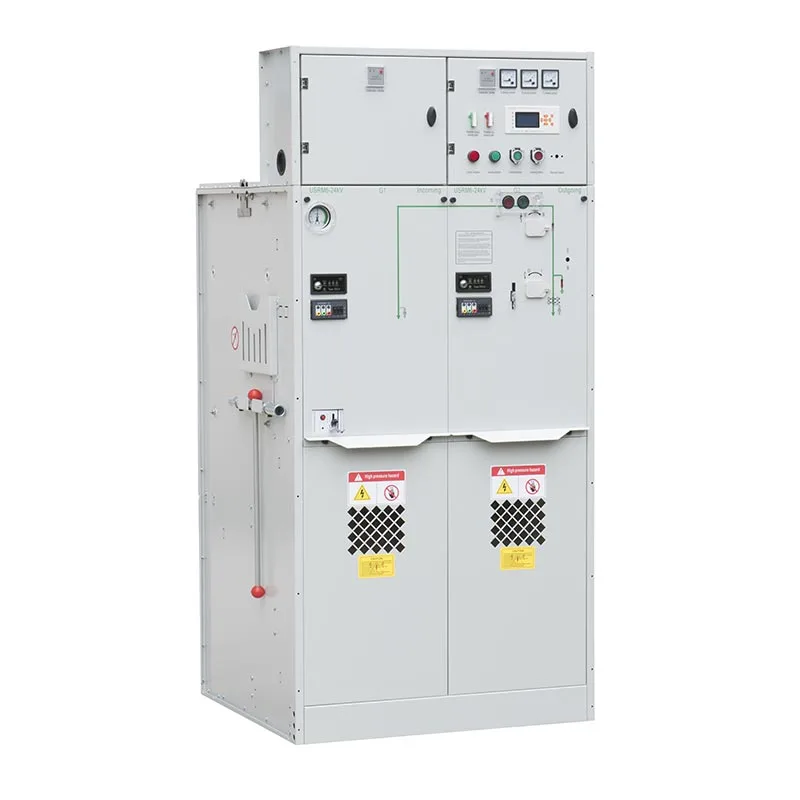

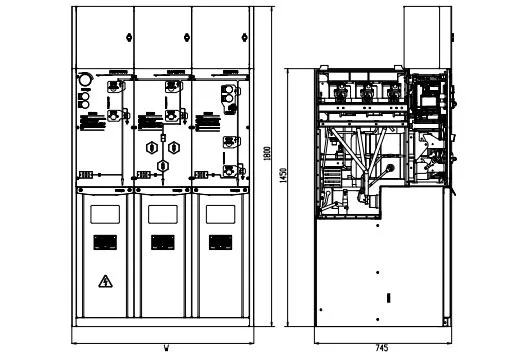

Aparatul de comutare izolat cu gaz Usune 24kV este disponibil cu diferite unități funcționale pentru a se potrivi cu distribuția specifică cerințe. Unitatea C este o unitate de comutare de întrerupere a sarcinii pentru comutarea sarcinii și controlul distribuției, unitatea F este o sarcină Unitate combinată întrerupător și siguranță pentru protecția transformatorului și alimentatorului, iar unitatea V este o unitate întrerupător pentru aplicații care necesită funcții avansate de comutare și protecție.
Cu structura sa compactă închisă, configurația funcțională flexibilă și performanța de izolație fiabilă, Usune oferă o soluție practică pentru clienții care doresc să îmbunătățească siguranța distribuției de energie, reducând în același timp instalarea spatiu.
Designul etanș izolat cu gaz plasează principalele componente electrice într-un dulap închis, reducându-le expunerea la praf, umiditate și contaminare externă. Această structură compactă ajută la optimizarea spațiului de instalare și este deosebit de potrivit pentru substații, fabrici industriale și proiecte de distribuție urbană în care este spațiu disponibil limitată.
Aparatul de distribuție izolat cu gaz Usune 24kV acceptă diferite configurații funcționale în funcție de rețeaua de distribuție cerințe. Unitatea C folosește un comutator de întrerupere a sarcinii pentru o comutare fiabilă a sarcinii, unitatea F combină o întrerupere a sarcinii comutator cu siguranțe pentru protecția transformatorului și alimentatorului, în timp ce unitatea V folosește un întrerupător pentru aplicații care necesită capacități de comutare și protecție mai cuprinzătoare.
Aparatul este proiectat pentru temperaturi ambientale de la -40°C la +50°C, cu o temperatură medie de 24 de ore nu peste 35°C. Poate fi folosit la altitudini de până la 4.000 m, în timp ce o atenție deosebită trebuie acordată încărcării cu gaz presiunea când echipamentul este instalat peste 1.000 m. Pentru instalații la altitudine mare, configurația finală trebuie confirmat cu Usune în conformitate cu condițiile reale de funcționare.
Structura închisă ajută la reducerea influenței contaminării mediului asupra componentelor interne, ceea ce poate simplifica gestionarea de rutină a echipamentelor. Acest lucru face ca aparatul de comutare să fie potrivit pentru clienții care au nevoie de încredere echipamente de medie tensiune cu sarcină de întreținere redusă.
Altitudinea standard de serviciu este de până la 4.000 m. Când echipamentul este instalat la o altitudine mai mare de 1.000 m, presiunea de încărcare poate fi reglată în funcție de altitudinea reală de instalare. Pentru instalații de peste 2.000 m, trebuie acordată o atenție deosebită presiunii atmosferice reduse și cerințelor de izolație rezultate.
Echipamentul este proiectat pentru un interval de temperatură ambientală de la -40°C la +50°C, cu temperatura medie peste 24 ore care nu depășesc 35°C. Această gamă largă de temperatură de funcționare permite aparatului de distribuție să servească atât regiunile reci, cât și aplicații cu climă caldă când condițiile generale ale proiectului îndeplinesc cerințele specificate.
Umiditatea relativă este proiectată pentru condiții de cel mult 95% în 24 de ore și nu mai mult de 90% pe o pe bază lunară. Mediul de instalare ar trebui să fie, de asemenea, lipsit de gaze explozive sau corozive care ar putea afectează negativ echipamentul.
Aparatul de comutare trebuie instalat în locații fără gaze explozive sau corozive sau șoc și impact puternic. The nivelul de contaminare a mediului nu trebuie să depășească Nivelul III conform GB/T 5582. Condiții speciale de funcționare trebuie comunicate producătorului înainte de producție, astfel încât configurația adecvată a echipamentului să poată fi confirmat.
Unitateatea C este proiectată pentru comutarea sarcinii de medie tensiune și controlul distribuției. Oferă o practică configurație pentru aplicații de alimentare și de rețea în care este necesară comutarea fiabilă a sarcinii fără a fi nevoie de a aranjament de protecție bazat pe întrerupător.
Unitateatea F combină un întrerupător de sarcină cu siguranțe pentru a oferi funcții de comutare și protecție. Este în special potrivit pentru aplicațiile de alimentare cu transformatoare în care sunt echipamente compacte și protecție eficientă la scurtcircuit necesar.
Unitateatea V folosește un întrerupător pentru aplicații care necesită funcții de comutare și protecție mai cuprinzătoare. Este potrivit pentru sistemele de distribuție de medie tensiune unde există întreruperi ale circuitului și coordonarea protecției cerințe importante.
| Nu. | Articole | Unitate | Unitateatea de comutator de întrerupere a sarcinii | unitate combinată | Unitateate de întrerupător |
| 1 | Tensiune nominală | kV | 12/24 | 12/24 | 12/24 |
| 2 | Frecvența nominală | Hz | 50 | 50 | 50 |
| 3 | Curent nominal | A | 630 | 125 (depinde de curentul siguranței) | 630 |
| 4 | Nivel de izolație nominal - 1 min Tensiune de rezistență a frecvenței - Inter fază, masă | kV | 42/65 | 42/65 | 42/65 |
| Nivel de izolație nominal - 1 min Distanța de izolare a tensiunii de rezistență la frecvență | kV | 48/79 | 48/79 | 48/79 | |
| Nivel de izolație nominal - 1 min Tensiune de rezistență a frecvenței - Circuit auxiliar și de control | kV | 2/2 | 2/2 | 2/2 | |
| Nivel de izolație nominal-Tensiune de rezistență la impuls de iluminare-Interfaz, masă | kV | 75/125 | 75/125 | 75/125 | |
| Nivel de izolație nominal - Distanța de izolare a tensiunii de rezistență la impuls de iluminare | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Curent nominal de rezistență la scurtcircuit | kA/s | 25/4 | —— | 25/4 |
| 6 | Curent nominal de vârf de rezistență | kA | 63 | —— | 63 |
| 7 | Curent nominal de scurtcircuit | kA | 63 | Limitat de siguranța HV | 63 |
| 8 | Curent nominal de întrerupere a scurtcircuitului | kA | —— | Limitat de siguranța HV | 25/25 |
| 9 | Curentul nominal de transmisie | A | —— | 1700/1400 | —— |
| 10 | Curent nominal de rupere a sarcinii active | A | 630 | —— | —— |
| 11 | Curent nominal de rupere în buclă închisă | A | 630 | —— | 630 |
| 12 | Întrerupător mecanic cu sarcină de viață/CB | Times | 10000 | 10000 | 20000 |
| Întrerupător mecanic de izolare/împământare | Times | 5000 | 5000 | 5000 | |
| 13 | Rezistența circuitului | μΩ | ≤150 | —— | ≤150 |
| 14 | Presiune nominală de încărcare (presiune manometrică 20℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Rata anuală de scurgere relativă a gazului | % | 0.05 | 0.05 | 0.05 |
| 16 | Grad de protecție IP-Dulap | IP4X | IP4X | IP4X | |
| Grad de protecție IP - Rezervor de gaz | IP67 | IP67 | IP67 |
Aparatul de comutare izolat cu gaz Usune de 24 kV poate fi utilizat în instalații industriale unde comutații fiabile de medie tensiune și protectia sunt esentiale pentru productia continua. Carcasa compactă ajută la optimizarea spațiului electric al încăperii, în timp ce configurațiile C, F și V permit echipamentului să fie asortat cu diferite alimentatoare și transformatoare cerințe.
Unitateățile F și V pot fi configurate pentru aplicații de transformator și alimentator în care funcții de protecție și comutare trebuie integrate într-un sistem compact de medie tensiune. Designul închis ajută, de asemenea, la protejarea interiorului componente de la contaminarea mediului.
Substațiile urbane, facilitățile comerciale și proiectele de infrastructură au adesea cerințe stricte pentru echipamente dimensiunea și fiabilitatea operațională. Designul compact al aparatului de comutare izolat cu gaz Usune 24kV îl face potrivit pentru proiecte în care spațiul de instalare este limitat și este necesară o distribuție fiabilă de medie tensiune.
Aparatul de distribuție izolat cu gaz folosește o structură închisă și compactă, permițând comutarea și protecția necesară funcțiile care urmează să fie integrate într-o amprentă de instalare mai mică. Aparatură tradițională izolată cu aer în general necesită distanțe electrice mai mari, rezultând cerințe mai mari de spațiu.
Structura închisă a aparatului de comutare izolat cu gaz Usune reduce expunerea directă a componentelor electrice interne la praf, umiditate și contaminare externă. Echipamentul tradițional izolat cu aer este mai dependent de mediul de instalare înconjurător și poate necesita protecție suplimentară a mediului în locații solicitante.
Unitateățile C, F și V permit clienților să aleagă diferite funcții de comutare și protecție în funcție de acestea cerințele de distribuție. Această abordare modulară oferă o flexibilitate mai mare decât utilizarea unui singur tablou fix configurație pentru diferite aplicații.
Aparatul de comutare izolat cu gaz Usune 24kV este proiectat cu referire la standardele chineze aplicabile pentru medie tensiune aparate de comutare și echipamente electrice, inclusiv GB 3804-2004 pentru întrerupătoare de înaltă tensiune AC întrerupătoare de sarcină, GB 1984-2014 pentru întrerupătoare de circuit de înaltă tensiune AC, GB 16926-2009 pentru combinații întrerupătoare de sarcină AC de înaltă tensiune și siguranțe și GB 1985-2014 pentru întrerupătoare de izolare și împământare de curent alternativ de înaltă tensiune.
Echipamentul face referire, de asemenea, la GB 3906-2006 pentru 3,6 kV–40,5 kV AC aparatura de comutare și control cu carcasă metalică, GB/T 11022-2011 pentru cerințele tehnice comune ale aparatelor de comutare și control de înaltă tensiune, GB 4208-2008 pentru carcasă protecție, GB/T 5582-1993 pentru nivelurile de poluare cu izolație exterioară și DL/T 404-2007 pentru tablouri de comutare cu carcasă metalică AC și echipamente de control.
Alte cerințe aplicabile includ GB/T 13384-2008 pentru condițiile tehnice ale produselor mecanice și electrice, GB 191-2008 pentru marcaje de ambalare și transport și GB 311.1-2012 pentru coordonarea izolației de înaltă tensiune echipamente de transport si distributie. Standardele finale aplicabile trebuie confirmate în funcție de produs configurație și piață țintă.
Aparatul de comutare de medie tensiune Usune a fost aplicat în proiecte industriale, cum ar fi fabricile chimice și producția facilitati. Clienții se concentrează pe funcționarea stabilă, instalarea compactă și performanța de protecție fiabilă. The structura etanșă izolată cu gaz ajută la reducerea influenței prafului, umidității și condițiilor de mediu, susținând fiabilitatea echipamentului pe termen lung.
Produsele Usune au fost furnizate pentru infrastructură și proiecte legate de energie, inclusiv hidrocentrale, petrol facilități de depozitare și proiecte de transport. Clienții apreciază configurația funcțională flexibilă C, F și V, ceea ce permite ca aparatele de comutare să fie adaptate pentru diferite cerințe de comutare, protecție și distribuție.
Pe baza aplicațiilor de proiect, clienții apreciază în principal aparatele de comutare Usune pentru designul său compact, fiabil performanță de izolare, configurație flexibilă și cerințe reduse de întreținere. Structura modulară ajută clienții selectează soluții adecvate în funcție de diferite sisteme de distribuție de medie tensiune.
Zhejiang Usune Electric Co.,Ltd. a stabilit un sistem cuprinzător de management al calității conform ISO 9001 Calitate Sistem de management, Sistem de management al mediului ISO 14001 și management al sănătății și siguranței în muncă ISO 45001 Sistem.
Pentru a satisface diferite cerințe ale pieței, instalația de comutație izolată cu gaz Usune 24kV a trecut de tipul standard IEC și GB relevante. teste și a obținut certificarea CE. Produsele sunt fabricate în conformitate cu proceduri stricte de control al calității pentru a sprijini performanță fiabilă, siguranță și conformitate pentru aplicațiile globale de distribuție a energiei de medie tensiune.
Intervalul de temperatură ambientală specificat este de la -40°C la +50°C, cu o temperatură medie pe 24 de ore de cel mult 35°C.
Umiditatea relativă specificată nu este mai mare de 95% în 24 de ore și nu mai mult de 90% pe o bază lunară. The echipamentul trebuie instalat într-un mediu fără gaze explozive sau corozive și în limitele specificate nivelul de poluare.
Da. Unitățile funcționale C, F și V pot fi selectate în funcție de rețeaua de distribuție a clientului, comutare și cerințele de protecție. Pentru medii speciale de operare, clienții ar trebui să furnizeze condițiile relevante înainte comandă astfel încât Usune să poată evalua configurația corespunzătoare.
Designul produsului face referire la standardele GB și DL/T aplicabile, inclusiv cerințele care acoperă întrerupătoarele de întrerupere, întreruptoare, combinații de siguranțe, aparate de comutare cu carcasă metalică, protecție a carcasei, coordonarea izolației și cerințe tehnice generale pentru aparatele de distribuție de înaltă tensiune.
Zhejiang Usune Electric Co.,Ltd. furnizează echipamente electrice de medie tensiune pentru diferite distribuții de energie cerințe. Aparatul de distribuție izolat cu gaz de 24 kV combină o structură închisă compactă cu C, F și V flexibile unități funcționale, permițând clienților să configureze echipamentele în funcție de cerințele specifice ale rețelei.
Usune susține și comunicarea tehnică pentru condiții speciale de funcționare. Pentru aplicații care implică un nivel ridicat altitudinea, temperaturile extreme sau alte condiții de mediu non-standard, clienții pot oferi detalii despre proiect înainte de a comanda, astfel încât configurația echipamentului și parametrii de funcționare să poată fi evaluați corespunzător.
