TheÎntrerupător de deconectare 220 kVeste un dispozitiv de izolare exterior de înaltă tensiune proiectat pentru substații de transmisie a puterii de 220 kV AC. Este folosit în principal pentru a izola circuitele electrice, pentru a oferi un punct vizibil de deconectare de siguranță și pentru a asigura operațiuni de întreținere sigure pentru echipamentele de înaltă tensiune.
În calitate de producător profesionist de echipamente pentru stații de înaltă tensiune din China, oferim soluții fiabile de întrerupător de deconectare de 220 kV, care oferă performanțe electrice stabile, adaptabilitate puternică la exterior și conformitate cu standardele internaționale. Produsul este proiectat conform cerințelor IEC 62271-102 și este aplicat pe scară largă în sistemele de transport și distribuție a energiei.
În timpul funcționării normale,Întrerupător de deconectare 220 kVtransportă curentul nominal în mod continuu. Atunci când este necesară întreținerea, creează un spațiu de izolare vizibil clar după deschidere, permițând operatorilor să inspecteze și să repare în siguranță echipamentele electrice din aval.
Separatorul este proiectat pentru operațiuni de comutare cu curent fără sarcină și funcționează împreună cu întrerupătoarele de circuit și întrerupătoarele de împământare pentru a îmbunătăți siguranța în funcționarea stației.

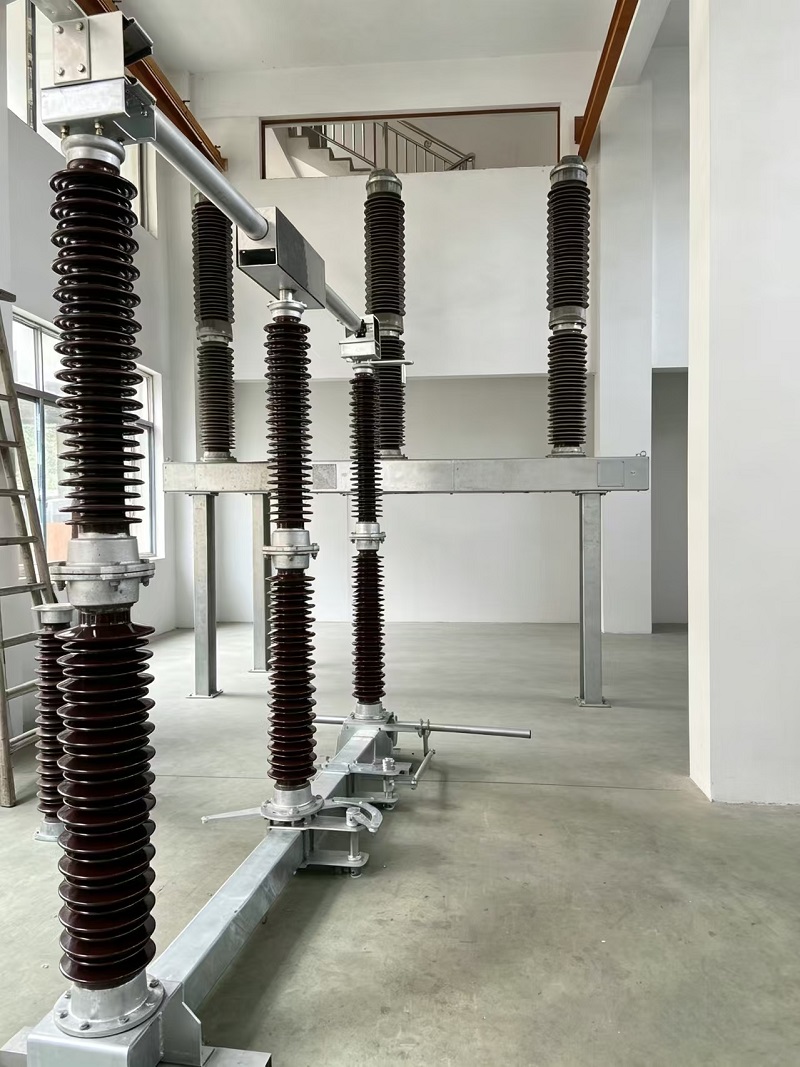

Separatorul complet de 220 kV constă dintr-o structură principală trifazată, izolatori de susținere, sistem conductiv, cadru de bază din oțel și mecanism de operare cu motor. Fiecare componentă este optimizată pentru funcționare în aer liber pe termen lung în condiții de înaltă tensiune.
Contactele conductoare sunt fabricate folosind materiale din aliaje de cupru placate cu argint de înaltă densitate. Acest design reduce în mod eficient rezistența de contact, minimizează creșterea temperaturii în timpul funcționării continue și îmbunătățește conductivitatea electrică și fiabilitatea serviciului.
Izolatorii de susținere sunt fabricați cu porțelan de alumină de calitate superioară sau materiale compozite opționale din cauciuc siliconic. Structura de izolație asigură o rezistență electrică excelentă și rezistență la mediu, asigurând o funcționare stabilă în substațiile exterioare.
Cadrul de bază adoptă o structură din oțel galvanizat la cald, cu rezistență puternică la coroziune. Este potrivit pentru instalarea în aer liber pe termen lung și ajută la menținerea rezistenței mecanice în diferite condiții meteorologice.
Întrerupătorul de deconectare exterior de 220 kV este echipat cu un mecanism de operare acţionat de motor, în timp ce este disponibilă şi operarea manuală de urgenţă. Cutia mecanismului este proiectată cu un grad de protecție IP54 pentru a îmbunătăți protecția împotriva pătrunderii prafului și apei.
Mecanismul de operare include contacte auxiliare care furnizează semnale de feedback de poziție pentru sistemele de monitorizare la distanță. Acest lucru permite operatorilor să verifice starea comutatorului în mod eficient în substațiile moderne.
Separatorul poate fi integrat cu întrerupătoare și întrerupătoare de împământare pentru a preveni operațiunile incorecte. Sistemul de interblocare de siguranță asigură că:
| Tip de produs | Întrerupător de deconectare de înaltă tensiune în aer liber |
| Tensiune nominală | 252kV |
| Frecvența nominală | 50 Hz |
| Curent continuu nominal | 1250A / 2000A / 2500A |
| Curent de scurtă durată (3s) | 40kA / 50kA |
| Curentul suportat de vârf | 100kA / 125kA |
| Metoda de operare | Funcționare cu motor cu funcționare manuală de urgență |
| Cutie de protecție a mecanismului | IP54 |
| Standard aplicabil | IEC 62271-102 |
Întrerupătorul de deconectare de 220 kV este utilizat pe scară largă în sistemele de transmisie a energiei de înaltă tensiune, inclusiv:
Cu performanțe de izolare fiabile și adaptabilitate puternică la mediu, acest echipament acceptă funcționarea sigură și stabilă a sistemelor de alimentare moderne.
Separatorul de 220 kV este proiectat pentru instalare în exterior și poate funcționa în mod fiabil în diferite condiții de mediu.
Produsul poate fi personalizat în funcție de diferite cerințe ale proiectului, inclusiv soluții de izolare, mecanisme de operare și caracteristici de adaptare la mediu.
În calitate de producător cu experiență din China de echipamente pentru stații de înaltă tensiune, ne concentrăm pe furnizarea de soluții de transmisie a energiei fiabile și personalizate. Comutatorul nostru de deconectare de 220 kV combină designul structural avansat, materialele durabile și controlul strict al calității pentru a îndeplini cerințele exigente ale sistemelor de alimentare moderne.
Cu respectarea standardelor IEC, opțiuni flexibile de configurare și asistență tehnică profesionistă, deconectatorul nostru de 220 kV oferă o soluție de încredere pentru izolarea în siguranță și funcționarea eficientă a stațiilor de înaltă tensiune.
