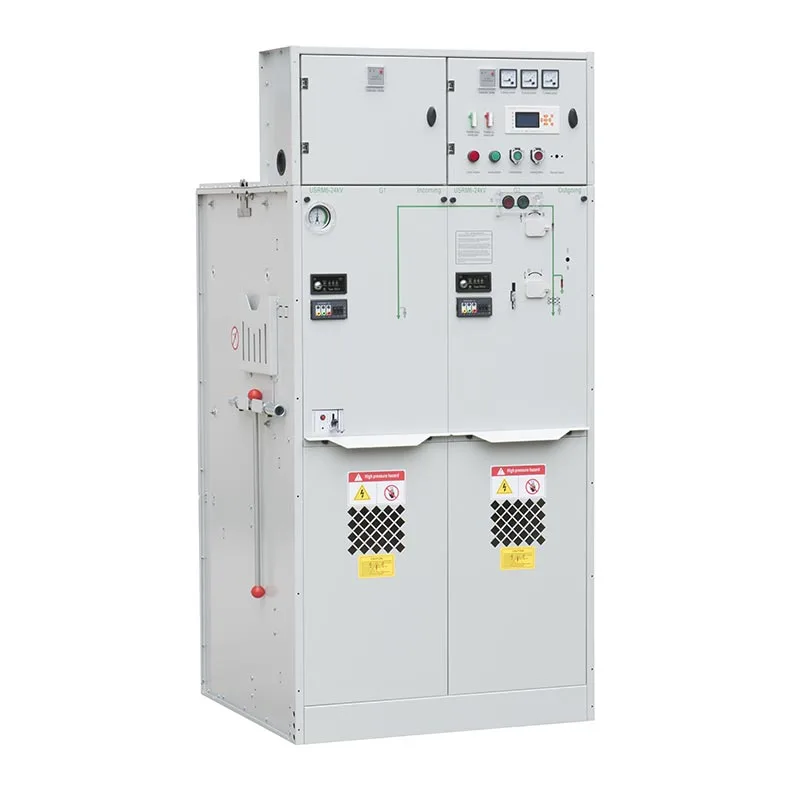

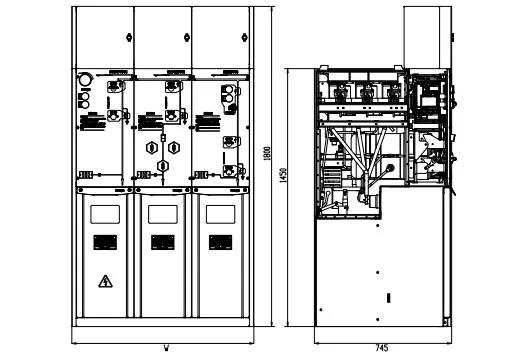

Cu un circuit primar complet izolat și închis, rezervor de gaz din oțel inoxidabil IP67, sistem de bare extensibile și mecanism de operare fiabil, aparatul de comutare izolat cu gaz Usune 630A este potrivit pentru instalații industriale, transformatoare substații, rețele principale inelare, facilități comerciale și proiecte de infrastructură unde instalație compactă, siguranță și fiabilitatea pe termen lung sunt importante.
Diferite proiecte de distribuție a energiei necesită diferite funcții de comutare, protecție și măsurare. USRM6 seria permite ca modulele C, F, V, M și PT să fie combinate în funcție de designul real al rețelei. Până la șase standard unitățile funcționale pot fi integrate într-un rezervor de gaz izolator SF6, în timp ce unitățile extensibile pot fi conectate prin conectori de bare colectoare complet izolați și închisi.
Configurația 630A este proiectată pentru sistemele de distribuție de medie tensiune care necesită un curent mai mare capacitatea. Poate fi configurat pentru alimentatoare de intrare și de ieșire, conexiuni la transformatoare, rețele de inel și altele aranjamente de distributie conform sistemului electric al clientului.
Bara principală și componentele de comutare primare sunt închise într-un rezervor de gaz sudat din oțel inoxidabil cu IP67 protectie. Această structură ajută la izolarea componentelor electrice interne de praf, pătrunderea apei, condens și alte influențe ale mediului extern, ceea ce face ca tabloul de distribuție să fie adecvat pentru medii de instalare solicitante.
Circuitul primar este închis în interiorul rezervorului de gaz și conectat la circuitele externe prin bucșe izolate și conectori separabili complet izolați, reducând expunerea directă la componentele sub tensiune. Sistemul de asemenea încorporează un dispozitiv de reducere a presiunii, un canal de descărcare a presiunii și un sistem mecanic de interblocare pentru a ajuta la reducerea riscurile operaționale și prevenirea operațiunilor incorecte de comutare.

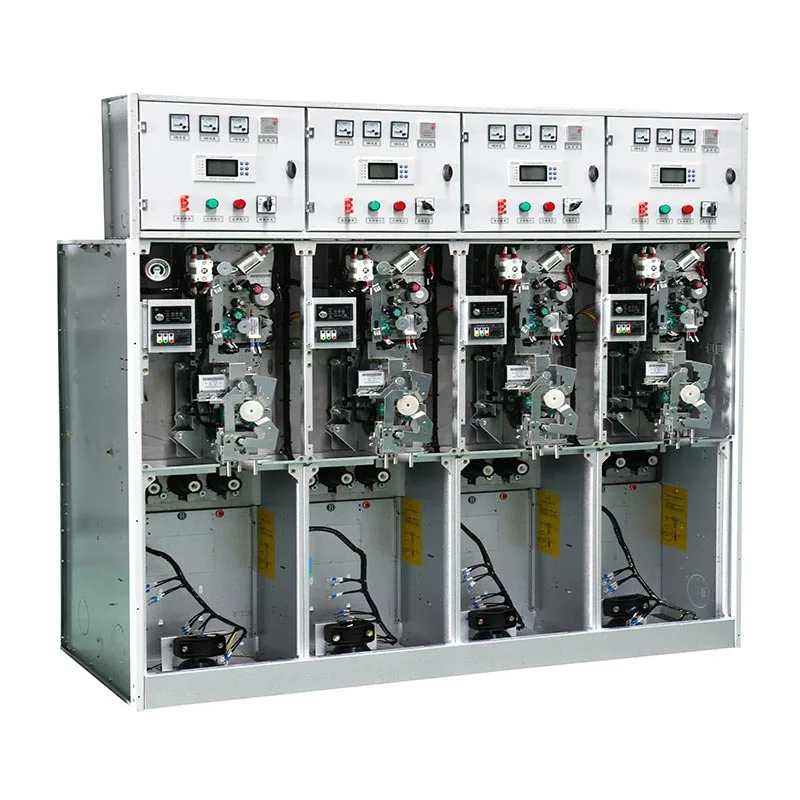

Usune dezvoltă și proiectează în mod independent mecanismul de acționare cu arc pentru seria USRM6. Mecanismul este controlat prin procese de proiectare, fabricație și punere în funcțiune pentru a îmbunătăți consistența mecanică, stabilitate de funcționare și fiabilitate pe termen lung.
Unitateatea C este proiectată pentru comutarea sarcinii și controlul distribuției. Este potrivit pentru alimentatorul de intrare și de ieșire aplicații și sisteme de rețea inel în care este necesară o comutare fiabilă a sarcinii.
Unitateatea F combină un întrerupător de sarcină cu siguranțe pentru a oferi funcții de comutare și protecție. Este în special potrivit pentru aplicațiile de alimentare cu transformatoare care necesită echipament de protecție compact.
Unitateatea V folosește un întrerupător pentru aplicații care necesită funcții complete de comutare și protecție. Este potrivit pentru alimentatoare și puncte de distribuție unde întreruperea circuitului și coordonarea protecției sunt importante.
Unitateatea M oferă o configurație dedicată pentru măsurarea electrică și cerințele de contorizare. Poate fi integrat cu alte module funcționale pentru a crea un sistem complet de distribuție de medie tensiune.
Unitateatea PT este proiectată pentru măsurarea tensiunii barelor colectoare și cerințele de monitorizare aferente. Se poate combina cu alte module conform proiectării sistemului electric.
| Nu. | Articole | Unitate | Unitateatea de comutator de întrerupere a sarcinii | unitate combinată | Unitateate de întrerupător |
| 1 | Tensiune nominală | kV | 12/24 | 12/24 | 12/24 |
| 2 | Frecvența nominală | Hz | 50 | 50 | 50 |
| 3 | Curent nominal | A | 630 | 125 (depinde de curentul siguranței) | 630 |
| 4 | Nivel de izolație nominal - 1 min Tensiune de rezistență a frecvenței - Inter fază, masă | kV | 42/65 | 42/65 | 42/65 |
| Nivel de izolație nominal - 1 min Distanța de izolare a tensiunii de rezistență la frecvență | kV | 48/79 | 48/79 | 48/79 | |
| Nivel de izolație nominal - 1 min Tensiune de rezistență a frecvenței - Circuit auxiliar și de control | kV | 2/2 | 2/2 | 2/2 | |
| Nivel de izolație nominal-Tensiune de rezistență la impuls de iluminare-Interfaz, masă | kV | 75/125 | 75/125 | 75/125 | |
| Nivel de izolație nominal - Distanța de izolare a tensiunii de rezistență la impuls de iluminare | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Curent nominal de rezistență la scurtcircuit | kA/s | 25/4 | —— | 25/4 |
| 6 | Curent nominal de vârf de rezistență | kA | 63 | —— | 63 |
| 7 | Curent nominal de scurtcircuit | kA | 63 | Limitat de siguranța HV | 63 |
| 8 | Curent nominal de întrerupere a scurtcircuitului | kA | —— | Limitat de siguranța HV | 25/25 |
| 9 | Curentul nominal de transmisie | A | —— | 1700/1400 | —— |
| 10 | Curent nominal de rupere a sarcinii active | A | 630 | —— | —— |
| 11 | Curent nominal de rupere în buclă închisă | A | 630 | —— | 630 |
| 12 | Întrerupător mecanic cu sarcină de viață/CB | Times | 10000 | 10000 | 20000 |
| Întrerupător mecanic de izolare/împământare | Times | 5000 | 5000 | 5000 | |
| 13 | Rezistența circuitului | μΩ | ≤150 | —— | ≤150 |
| 14 | Presiune nominală de încărcare (presiune manometrică 20℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Rata anuală de scurgere relativă a gazului | % | 0.05 | 0.05 | 0.05 |
| 16 | Grad de protecție IP-Dulap | IP4X | IP4X | IP4X | |
| Grad de protecție IP - Rezervor de gaz | IP67 | IP67 | IP67 |
Principalul avantaj al seriei USRM6 este capacitatea sa de a se adapta la diferite structuri ale rețelei de distribuție. Clienții pot folosi unități C pentru comutarea sarcinii, unități F pentru protecția transformatorului, unități V unde este protecția întreruptorului necesare și unități M sau PT atunci când sunt necesare contorizarea și măsurarea tensiunii.
Pentru aplicațiile de rețea principală inel, diferite module pot fi combinate pentru a forma un dulap principal inel. Când extinderea viitoare este necesar, conectorii de bare colectoare complet izolați și închisi permit conectarea unor unități suplimentare fără a schimba platforma de bază a aparatului de comutare.
Rezervorul de gaz din oțel inoxidabil oferă protecție IP67, ajutând la prevenirea pătrunderii prafului și apei în primar compartimentul echipamentelor. Structura închisă oferă, de asemenea, protecție pe timp scurt împotriva inundațiilor și condensului.
Acest design este valoros pentru instalațiile industriale, substațiile subterane și alte locații în care umiditatea, praful sau contaminarea mediului ar putea afecta echipamentele electrice convenționale.
| Considerent cheie | Aparatură de distribuție izolată cu gaz Usune 630A | Aparatură convențională izolată cu aer |
| Circuitul primar | Complet închis în rezervor de gaz | Mai expus la mediul înconjurător |
| Protecţie | Rezervor de gaz IP67 | Mai mult depinde de condițiile de instalare |
| Configurare | Combinație modulară C/F/V/M/PT | Configurație de dulap de obicei fixă |
| Expansiune | Conexiune de bare colectoare izolată extensibilă | Poate necesita spațiu suplimentar de instalare |
| Instalare | Structură compactă | În general, necesită un spațiu liber mai mare |
| Adaptabilitate la mediu | Influență redusă a prafului și umidității | Mai depinde de condițiile din jur |
| Siguranţă | Circuit primar închis și blocare mecanică | Protecția depinde de structura echipamentului |
Pentru fabricile cu alimentatoare multiple și conexiuni la transformator, clienții pot combina unitățile C, F și V în funcție de diferite funcții ale circuitului. Structura modulară simplifică configurarea sistemului în timp ce primarul închis circuitul suportă funcționarea fiabilă în medii industriale.
Acolo unde spațiul de instalare este limitat, structura compactă izolată cu gaz permite comutarea, protecția și măsurarea funcții să fie integrate într-o amprentă mai mică. Unitățile M și PT pot fi adăugate atunci când proiectul necesită dedicat funcții de măsurare.
Pentru aplicațiile de rețea inel, mai multe module funcționale pot fi combinate pentru a forma un dulap principal inel. The sistemul de bare colectoare extensibile oferă o flexibilitate suplimentară atunci când rețeaua de distribuție necesită extindere viitoare.
Un client de producție a selectat Usune 630A cu izolare cu gaz pentru o modernizare a distribuției de medie tensiune. The client concentrat pe instalarea compactă, funcționarea fiabilă și extinderea viitoare. După aplicare, clientul a apreciat configurația modulară C/F/V/M/PT, care a simplificat integrarea sistemului și a îmbunătățit spațiul utilizare.
Pentru un proiect de distribuție principală inel, clientul avea nevoie de funcții flexibile de comutare și protecție. USRM6 seria a îndeplinit cerințele prin combinații de module extensibile și conexiuni izolate de bare colectoare. Clientul și-a recunoscut funcționarea stabilă, designul compact și capacitatea convenabilă de extindere a sistemului.
Un client care operează într-un mediu cu umiditate ridicată a ales aparatul de comutare izolat cu gaz Usune datorită IP67 design rezervor de gaz închis. Clientul a apreciat protecția îmbunătățită împotriva umezelii, condensului și exteriorului contaminare, contribuind la reducerea cerințelor de întreținere.
Zhejiang Usune Electric Co.,Ltd. a stabilit sisteme de management conform ISO 9001 Sistemul de management al calității, ISO 14001 Sistem de management de mediu și ISO 45001 Sistem de management al sănătății și siguranței în muncă.
Pentru a satisface diferite cerințe ale pieței internaționale, produsele Usune de comutație de medie tensiune au fost supuse relevanțe Teste de tip standard IEC și GB, cu produsele aplicabile care obțin certificare CE. Aceste certificări și calitate sistemele de management susțin calitatea consecventă a producției și oferă documentație pentru clienți în timpul tehnic evaluare și achiziție de proiecte.
Zhejiang Usune Electric Co.,Ltd. combină designul aparatului de distribuție modular, izolație cu gaz IP67 complet închisă, flexibilă configurații funcționale și managementul calității pentru a oferi soluții fiabile de distribuție de medie tensiune.
Pentru clienții care achiziționează un tablou electric izolat cu gaz de 630A, Usune poate oferi configurații adecvate în funcție de funcțiile de comutare, cerințele de protecție, nevoile de contorizare, aranjamentele și instalarea barelor colectoare conditii. Acest lucru permite clienților să construiască un sistem de comutație compact și flexibil în jurul puterii lor reale cerințele de distribuție.
630A se referă la configurația curentului nominal al aparatului de distribuție. Curentul real de funcționare, nivelul tensiunii și configurația electrică trebuie selectată în funcție de sistemul de distribuție și proiectul clientului cerințe.
Sistemul acceptă unitatea de întrerupător de întrerupere a sarcinii C, întrerupător de întrerupere a sarcinii F + unitate combinată de siguranțe, unitatea de întrerupător V, M Unitate de măsurare și PT Unitate de bare colectoare PT. Aceste module pot fi combinate în funcție de distribuția de energie necesară funcții.
Într-un rezervor de gaz izolator SF6 pot fi formate până la șase module standard. Configurațiile extensibile sunt, de asemenea disponibil prin conectori de bare colectoare complet izolați și închisi.
Rezervorul de gaz are un grad de protecție IP67, contribuind la protejarea circuitului primar de praf, pătrunderea apei, condens și condiții de inundații de scurtă durată.
