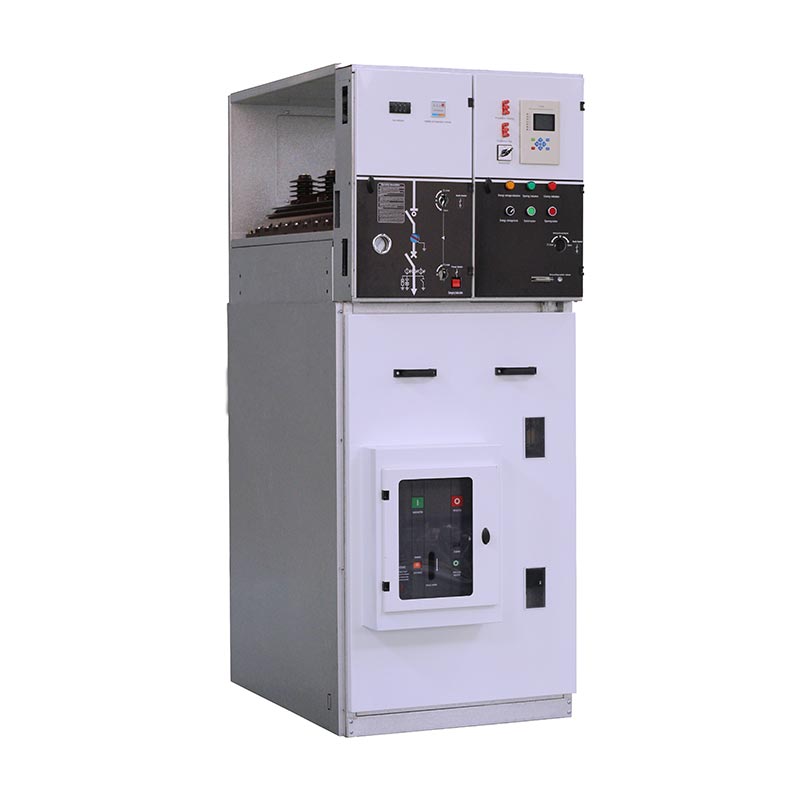

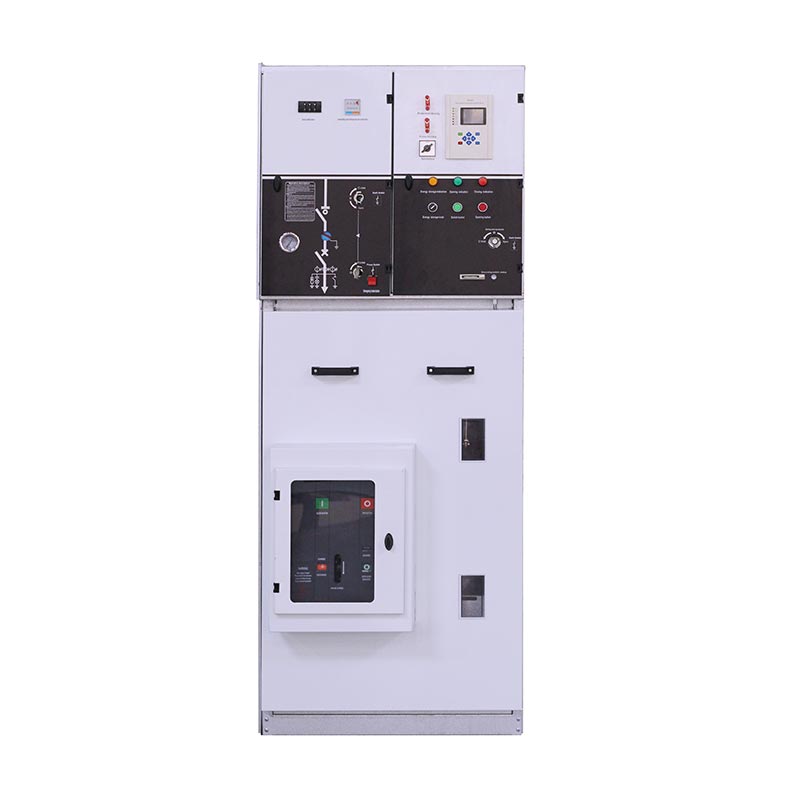

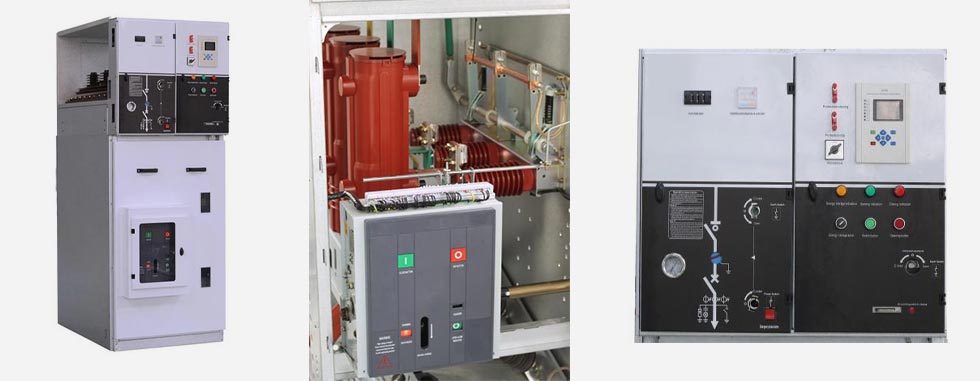

Unitate principală inelă cu întrerupător

Unitateatea principală cu inel din seria USUNE XGN15 cu întrerupător este un aparat de comutație compact, scalabil, cu carcasă metalică proiectat pentru automatizarea distribuției de energie. Întregul cabinet folosește tehnologia de izolare a aerului, echilibrând siguranța și compactitate, făcându-l potrivit pentru diferite scenarii de instalare în spațiu închis. Structura sa simplă și funcționarea flexibilă reduce semnificativ construcția la fața locului și dificultățile de întreținere ulterioare, îmbunătățind distribuția energiei eficienta in exploatare.

În calitate de producător profesionist cu o experiență vastă, USUNE deține o cercetare și dezvoltare completă, producție și testarea sistem. Produsele din seria XGN15 sunt fabricate independent în propria fabrică, cu fiecare pas de la brut materiale la produse finite care respectă strict standardele internaționale pentru a asigura o calitate constantă și stabilă a produsului.

Configurație de bază și avantaje tehnice

1.Configurarea comutatorului principal

Întrerupătorul principal din această serie, unitatea principală inelă cu întrerupător, este un comutator de sarcină SF6 independent fabricat de USUNE, oferind avantaje precum durată lungă de viață, performanță stabilă și costuri reduse de întreținere. Ea poate fi echipat, de asemenea, cu întrerupătoare de circuit în vid de ultimă generație, în funcție de nevoile utilizatorului, îmbunătățind și mai mult capacitatea de rupere a echipamentelor și nivelul de protecție, adaptându-se la diferite scenarii de distribuție a energiei.

2.Moduri de operare și nivel de automatizare

Comutatorul principal acceptă atât modurile de funcționare manuală, cât și electrică pentru a se adapta la diferite operațiuni la fața locului cerințe. Poate fi echipat cu dispozitive FTU și RTU, îndeplinind perfect cerințele „patru telecomandă” (telecomandă control, semnalizare de la distanță, măsurare de la distanță și reglare de la distanță) a automatizării distribuției de energie, realizarea monitorizarea și gestionarea inteligentă a sistemului de distribuție a energiei și stabilirea bazelor pentru inteligent modernizarea rețelei electrice.

3.Tehnologie avansată

Aplicații Integrând tehnologia avansată de detectare și cele mai recente relee de protecție, poate monitoriza cu precizie starea de funcționare a echipamentului în timp real, răspunde rapid la condiții anormale și asigură siguranța puterii sisteme si echipamente de distributie. Adoptarea unei scheme de asamblare ușoare și flexibile reduce transportul și dificultăți de instalare, facilitând în același timp întreținerea și extinderea ulterioară, îndeplinind puterea în continuă schimbare nevoile de distribuție ale pieței.

Aplicație

Unitateatea principală inelă cu întrerupător este potrivită pentru sistemele de alimentare de 50/60Hz, 12-36kV și este utilizată pe scară largă în industriale și rețele civile de inel de cabluri de alimentare și terminale de alimentare. Ca un echipament profesional de distribuție a energiei furnizor, USUNE a optimizat designul produsului, făcându-l deosebit de potrivit pentru următoarele scenarii:

- Distribuția de energie rezidențială urbană, substații mici, stații de comutație și substații prefabricate;
- Întreprinderi industriale și miniere, centre comerciale, aeroporturi, metrouri și alte locuri publice;
- Noi domenii energetice, cum ar fi generarea de energie eoliană;
- Facilități publice cheie, cum ar fi spitale, stadioane, căi ferate și tuneluri.

În China, unitatea principală inelă cu întrerupător de circuit a fost utilizată pe scară largă în diverse rețele electrice urbane și rurale renovare proiecte, primind laude consistente de la utilizatori pentru performanța stabilă și calitatea fiabilă.

Stare de functionare

- Altitudine ≤1000mm
- Temperatura ambiantă: 45℃~-35℃, diferența maximă de temperatură ≤25℃
- umiditatea relativă medie zilnică nu depășește 95%
- umiditatea relativă medie lunară nu depășește 90%
- Capacitate seismică: intensitatea seismică nu depășește 8 grade
- Fără vibrații și șocuri violente, incendiu, coroziune chimică, câmp de risc de explozie

Parametrii tehnici

Parametru de configurare a carcasei

LBS primit

Trafo protect

Contorizare

Cbog cu metru

Cb ieșire

Structura și configurația aparatului de comutare

Mecanism de operare

(1) Mecanism de acționare cu un singur arc cu dublă funcție: tip K

Funcția de comutare este acționată independent cu o pârghie sau un motor.
Funcția comutatorului de sol se deschide și se închide independent folosind o pârghie de operare, iar energia de funcționare este asigurat de un arc de compresie, care este eliberat pentru a închide sau a deconecta contactul.

(2) Mecanism de acționare cu arc dublu cu funcție dublă: Tip A

Funcția de comutare este acționată independent de o pârghie sau motor, iar energia de funcționare este asigurată de a arc de compresie, care este eliberat pentru a închide contactul. Operare independenta de deschidere si inchidere cu buton (0) sau unitate de declanșare sau dispozitiv de declanșare în șunt.
Funcția comutatorului la sol funcționează independent cu o pârghie de acționare, iar energia de funcționare este furnizată de a arc de compresie, care este eliberat pentru a închide sau a deconecta contactul.

① Camera de bare
② Comutator principal
③ Camera de cablu
④ Mecanism de operare, mecanism de interblocare și cameră de control de joasă presiune

Întregul dulap poate fi împărțit în două unități superioare și inferioare, unitatea superioară a dulapului include cel camera autobuzelor, comutatorul de sarcină, camera mecanismului de operare și camera de joasă tensiune, iar unitatea inferioară este separată de cablu camera. Întreaga unitate superioară poate fi înlocuită.

◇ Camera de bare

Camera barelor colectoare este dispusă în partea superioară a dulapului. În camera de bare, barele principale sunt conectate împreună și străbate întregul rând de aparate de comutare.

◇ Comutator de întrerupere a încărcăturii

Camera de comutare este echipată cu un comutator de sarcină cu hexafluorura de sulf de tip SFG. Carcasa comutatorului de sarcină este realizată de rășină epoxidică turnată, umplută cu gaz hexafluorură de sulf (SF6) ca mediu izolator, iar carcasa este prevăzută cu o gaură de observare. Camera de comutare poate fi echipată cu densimetru de gaz SF6 sau densitate de gaz cu contact de alarmă conform cerințelor clientului.

◇ Camera de cablu

Dulapul de comutare de sarcină are o cameră spațioasă pentru cabluri, care este utilizată în principal pentru conectarea prin cablu, astfel încât un singur nucleu sau Cablurile cu trei fire pot fi conectate folosind cel mai simplu cap de cablu neecranat și, de asemenea, spațiu suficient acomoda paratrăsnet, transformator de curent, întrerupător de masă inferior și alte componente. Conform designului standard, cel ușa dulapului are o fereastră de observare și un dispozitiv de blocare de siguranță. Placă inferioară a camerei cablurilor cu capac de etanșare și clemă de cablu de dimensiune corespunzătoare cu suport de sprijin. Placa inferioară a camerei cablurilor și tocul ușii pot fi îndepărtate facilita instalarea cablului.

◇ Mecanism de operare, mecanism de interblocare și cameră de control de joasă presiune

Camera mecanismelor interblocate acționează și ca panou de control. Camera de joasă tensiune este dotată cu un acționat cu arc mecanism cu un indicator de poziție și un dispozitiv mecanic de interblocare și poate fi echipat și cu auxiliar contacte, bobine de declanșare, mecanisme de declanșare de urgență, afișaje capacitive live, încuietori cu chei și dispozitive electrice de operare. La în același timp, spațiul camerei de joasă presiune poate fi echipat și cu bucle de control, contoare și relee de protecție, şi dulapul cu lățimea de 750 mm are două camere identice de joasă presiune pentru mai multe accesorii.

Dulapul de rețea de inel echipat cu întrerupătoare de circuit este utilizat în principal ca sursă de alimentare principală în rețeaua de inel sistem de alimentare cu energie, dulapul de linie de intrare al sursei de alimentare de așteptare și dulapul din secțiunea mijlocie al dual sistem de alimentare cu energie.

◎ Dulapul inel al modulului XGN15 V include:

(1) Întrerupător de circuit în vid
(2) Întrerupător cu hexafluorură de sulf
(3) Mecanism și interblocare
(4) Întrerupător de împământare

◎ Metoda de instalare

Fix față, lateral/montat lateral fix

◎ Structura principală

(1) De sus în jos, camera instrumentelor, camera autobuzelor, camera comutatoarelor de sarcină (izolare), camera întreruptoarelor, cablurile camera.
(2) CT, PT, paratrăsnet, întrerupător de împământare și dispozitiv de protecție a releului pot fi configurate în funcție de utilizator nevoi.
(3) Întrerupătorul și comutatorul de sarcină (izolație) pot fi interblocate.

Descrierea operațiunii

1. Funcționarea mânerului: stând în fața aparatului de comutare, țineți partea superioară a mânerului și împingeți înainte, celălalt mâna care ține capătul mânerului pentru a se roti.
2. Asigurați-vă că ușa dulapului a fost închisă corect înainte de alimentarea cu energie sau separată de împământare.
3. Manometrul comutatorului trebuie verificat înainte de pornire și oprire.

Porniți

1.Confirmați că ușa dulapului este închisă. Introduceți mânerul în orificiul de operare superior și rotiți-l în sens invers acelor de ceasornic. 180°până când se aude vocea frânei de separare. Indicatorul central al panoului este în poziție; usa de jos este închis iar întrerupătorul de împământare este oprit.

2. Introduceți mânerul de operare în orificiul inferior de operare și rotiți în sensul acelor de ceasornic 180° până când auziți închiderea vocea; indicatorul central al panoului este in pozitia D; comutatorul va fi pornit, iar apoi funcționarea sursei de alimentare este finalizat.

Opriți

1.Opriți: Introduceți mânerul de operare în orificiul inferior de operare și rotiți-l în sens invers acelor de ceasornic 180° până când auziți cel separarea vocii de frână (buton de utilizare directă dacă există un buton); centrul panoului este în poziție, apoi comutator va fi oprit.

2.Verificați dacă afișajul live este gata pentru a vă asigura că camera de cablu este neutră din punct de vedere electric; introduceți dispozitivul de operare mâner în orificiul superior de operare și rotiți în sensul acelor de ceasornic 180° până când auziți vocea de închidere; indicatorul central al panoul este în poziție și ușa inferioară este deblocată; întrerupătorul de împământare este închis și apoi întreruperea alimentării operare este finalizată.

Transport si depozitare

Când dulapul de distribuție este fixat pe placa de jos, acesta poate fi lopată cu stivuitorul. Când nu este fixat pe jos placă, dulapul de distribuție trebuie ridicat sau transportat în întregime, dar trebuie transportat vertical oricând timp și nu trebuie răsturnat pentru a evita deteriorarea componentelor din carcasă. Aparatul de comutare (chiar și cu exterior ambalaj) nu trebuie depozitat în exterior pentru o perioadă lungă de timp.

Întreţinere

◇ Dulapul inel nu necesită întreținere timp de trei ani în circumstanțe normale.

◇ Mecanismele de operare cu un singur arc și cu două arcuri ale comutatorului de sarcină nu necesită întreținere și nu necesită orice lubrifiere.

◇ Dispozitivul de protecție a releului trebuie verificat conform cerințelor producătorului înainte de a fi introdus operare.

◇ Ciclul de întreținere al dulapului de rețea inelă este, în general, o dată pe an și măsuri de întreținere specifice se efectuează după cum urmează:

(1) Strângeți toate conexiunile electrice (magistrală principală, întrerupătoare, cabluri, instrumente de măsurare) în conformitate cu cerințele instrucțiunilor de instalare.
(2) Aspirați toate componentele (comutator principal, comutator auxiliar, mecanism de declanșare, motor etc.) și aspectul comportamentului inspecție.
(3) Efectuați o singură operațiune de închidere/deschidere la toate comutatoarele, inclusiv la întrerupătorul de masă.
(4) Porniți sursa de alimentare auxiliară de control (nu dați semnalul telecomenzii) pentru o secvențială electrică operare.

Comandați mărfuri

Următoarele documente și atașamente vor fi predate împreună cu dulapul atunci când dulapul de distribuție va părăsi fabrica:

◇ Certificat de calificare a produsului
◇ Instrucțiuni de utilizare a produsului
◇ Date de proiectare inginerească a produsului
◇ Accesorii dulap de comutatoare:
◇ Fiecare combinație de montaj este echipată cu un mâner de operare a comutatorului de sarcină.

Utilizatorii trebuie să furnizeze următoarele informații atunci când comandă produse:

◇ Schema de cablare a circuitului principal și cerințe tehnice speciale
◇ Plan de instalare a tabloului de distribuție.
◇ Specificațiile modelului componentelor dulapului de comutare și bucla auxiliară, diagrama schematică a buclei de control (dacă necesar)
◇ Alte solicitări speciale de informații scrise.
