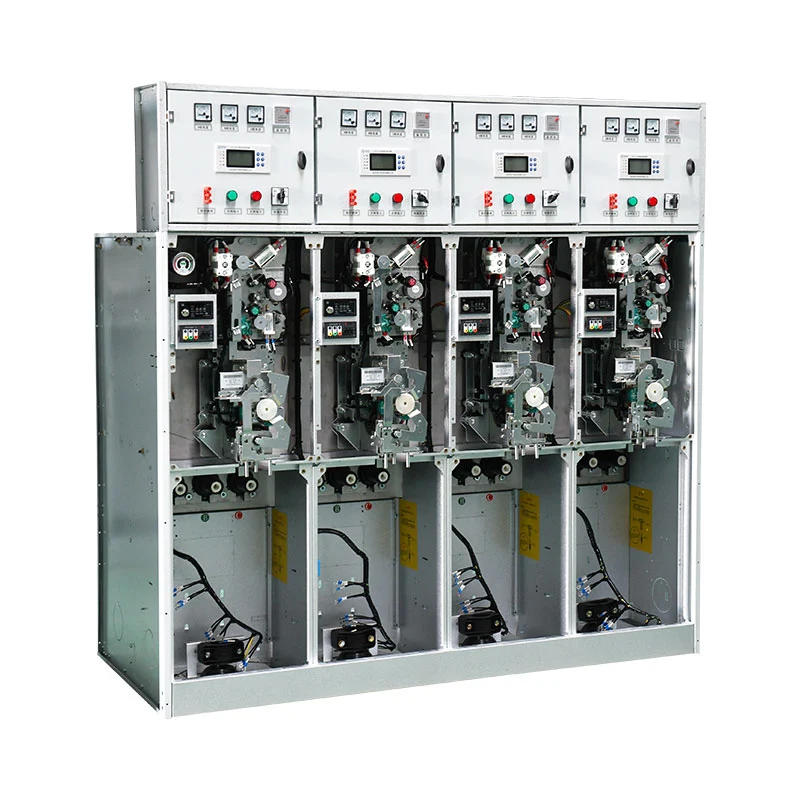

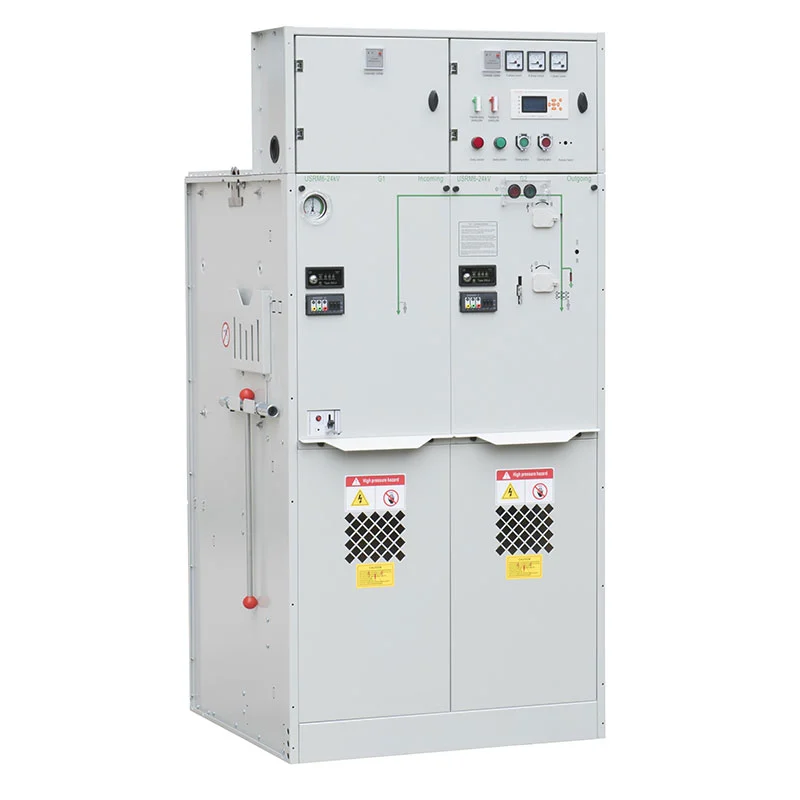

24kv 33kv Sf6 Gis Aparatură izolată cu gaz

Această soluție GIS de medie tensiune este potrivită pentru instalațiile în care spațiul de podea este redus sau condițiile de mediu sunt dure. Locațiile tipice de desfășurare includ instalații electrice subterane, zone de litoral, zone de munte și substații urbane. Datorită construcției sale complet închise, hardware-ul ocupă o amprentă compactă, ceea ce face mai simplă pentru specialiștii în proiectare să integreze unități de distribuție de medie tensiune atât în ​​stațiile de transformare principale, cât și în stațiile de distribuție secundare.

Arhitectură modulară adaptivă

Proiectele de distribuție a energiei rareori prezintă scheme identice de circuite, ceea ce înseamnă că platformele de comutație compacte trebuie să suporte asamblare flexibilă, mai degrabă decât aranjamente fixe, unice. Construită în jurul unui cadru modular, platforma USRM6 GIS de 24 kV 33 kV SF₆ GIS cu izolare pe gaz poate integra trei unități funcționale distincte: Tip C pentru module de întrerupător de sarcină, Tip F pentru ansambluri funcționale combinate și Tip V pentru module de întrerupător.

Echipele de proiectare pot alege module standard individuale sau combinații pre-asamblate conform schemelor electrice ale proiectului. Infrastructura principală de bare colectoare acceptă extinderea la fața locului, permițând gruparea mai multor module în configurații variate de comutatoare. O astfel de flexibilitate modulară permite echipamentului să satisfacă diverse cerințe legate de alimentatoarele de ieșire, conexiunile transformatoarelor, izolarea de protecție și sarcinile de distribuție a energiei.

Profil de întreținere minimă

Aparatele electrice convenționale de exterior rămân expuse pe tot parcursul anului la praf, umiditate, contaminanți și temperaturi în schimbare. Acești factori adversi tind să crească cerințele recurente de inspecție și service pe toată durata de viață a echipamentului.

Aparatul de comutare izolat cu gaz GIS de 24 kV 33 kV SF₆ USRM6 adoptă o carcasă etanșă izolată cu gaz care izolează fizic circuitul primar de condițiile ambientale. Reduce foarte mult contactul direct dintre componentele interne și poluanții de mediu și oferă o schemă de funcționare care necesită foarte puțină întreținere de rutină. Această caracteristică oferă avantaje distincte pentru amplasamentele dificil de accesat, cum ar fi camerele electrice subterane, spațiile limitate de distribuție urbană și activele de infrastructură la distanță. Frecvența redusă de service devine un factor major de evaluare atunci când utilizatorii selectează echipamente pentru aceste locații dificile.

Funcții de comutare, protecție și auxiliare integrate

Această platformă SF₆ C-GIS oferă mult mai mult decât acțiuni de bază de închidere și deschidere a circuitului. Pe baza combinației de module selectate, sistemul poate găzdui protecția împotriva defecțiunilor, izolarea electrică, măsurarea energiei, monitorizarea stării în timp real, împământarea, comunicarea datelor și controlul automat alături de funcțiile de comutare.

Diferite module funcționale pot fi asortate liber pentru a alinia întreaga configurație a aparatului de distribuție cu arhitectura de protecție și distribuție a proiectului. Această versatilitate creează opțiuni mai largi pentru contractorii EPC și integratorii de sisteme însărcinați cu dezvoltarea rețelelor complete de distribuție a energiei de medie tensiune.

Parametrii de funcționare de mediu

Condițiile ambientale ale amplasamentului trebuie evaluate cu atenție înainte de finalizarea selecției GIS de medie tensiune. Seria de comutatoare izolate cu gaz GIS 24 kV 33 kV SF₆ USRM6 este proiectată pentru a funcționa la altitudini de până la 4000 m. Temperatura ambientală admisă se întinde de la -40°C la +50°C, cu o temperatură medie maximă de 24 de ore limitată la 35°C. Pentru criteriile de umiditate, umiditatea relativă de 24 de ore poate atinge un vârf de 95%, în timp ce valoarea medie lunară nu poate depăși 90%. Locul de instalare trebuie să fie lipsit de vapori explozivi sau corozivi, impacturi mecanice intense și vibrații puternice persistente. Gradul de poluare nu trebuie să depășească clasa III, așa cum este specificat în GB/T 5582, iar unitatea a trecut calificarea seismică pentru rezistența de gradul 9. Pentru proiectele amplasate peste 1000 m, cumpărătorii trebuie să informeze producătorul pentru a regla în mod corespunzător presiunea de încărcare SF₆. Orice cerințe neobișnuite de mediu ale site-ului necesită o confirmare comună între producători, furnizori și clienți finali înainte de plasarea comenzii. De exemplu, instalațiile la altitudini care depășesc 2000 m pot necesita reglaje modificate ale presiunii gazului pentru a atenua riscurile interne de supratensiune în interiorul rezervorului.

Principalele sectoare de aplicare

Substații subterane Instalațiile subterane de energie electrică sunt de obicei constrânse de suprafața utilă limitată și limite stricte de ventilație. Designul compact sigilat GIS îi ajută pe proiectanți să maximizeze utilizarea spațiului restrâns în timp ce slăbește influențele negative ale mediului, ceea ce face ca produsul să fie ideal pentru încorporarea în substații compacte și stații secundare de distribuție.

Spații industriale și miniere Site-urile industriale și miniere necesită comutare de tensiune medie și hardware de protecție fiabil pentru a servi motoare, transformatoare, alimentatoare de ieșire și rețele locale de distribuție. Rezervorul etanș protejează componentele interne împotriva contaminării și furnizează toate capacitățile necesare de comutare, protecție, izolație și monitorizare pentru sistemele de alimentare la fața locului.

Infrastructura feroviară și de transport Depourile feroviare, utilitățile aeroportuare și infrastructura de transport asociată au nevoie de o sursă de energie constantă pentru un spectru larg de încărcături. Aparatul de distribuție modular poate fi configurat cu scheme personalizate de alimentare și protecție într-un sistem de distribuție centralizat, ajutând integratorii în dezvoltarea de soluții compacte de energie de medie tensiune pentru proiecte de transport.

Rețelele de distribuție urbană Terenul disponibil este în general limitat în centrele orașelor și cartierele rezidențiale. Aparatele de distribuție compacte izolate cu gaz pot fi instalate în substații și hub-uri de distribuție, unde aparatele de distribuție tradiționale izolate cu aer ar necesita spațiu de instalare mult mai mare. Structura sa închisă a rezervorului reduce, de asemenea, interferența ambientală care acționează asupra circuitului primar.

Situri de coastă și de munte Echipamentul electric standard este susceptibil la umiditate ridicată, contaminare cu sare, efecte de altitudine și fluctuații bruște de temperatură. Circuitul primar închis al USRM6 reduce expunerea directă la aceste condiții dure. Echipele de proiect pot analiza parametrii de funcționare specifici locației în etapa de selecție pentru a confirma configurația și setările de lucru cele mai potrivite.

Ghid pentru selectarea echipamentelor

În timp ce se aprovizionează cu GIS de 24 kV și 33 kV SF₆, cumpărătorii ar trebui să revizuiască schema electrică completă, mai degrabă decât să ia decizii de cumpărare bazate exclusiv pe tensiunea nominală. Evaluarea tehnică trebuie să acopere nivelurile de tensiune nominală, cerințele de izolație, opțiunile întreruptoarelor sau comutatorului de sarcină, cantitățile de alimentare, aranjamentele barelor colectoare, schemele de împământare, funcțiile de protecție și măsurare, altitudinea de instalare, temperatura, umiditatea, gradul de poluare, interfețele de comunicare și conformitatea cu standardele IEC și GB aplicabile.

Echipa de ingineri a lui Usune colaborează cu inginerii de proiect și integratorii de sistem pentru a defini o configurație personalizată USRM6, bazată pe diagrame uniline și pe condițiile reale de funcționare ale site-ului.

De ce să colaborezi cu Usune?

Asigurare strictă a calității Usune menține fluxuri de lucru oficializate de asigurare a calității care acoperă producția, testarea de acceptare în fabrică și expedierea produselor. Standardele ISO 9001 susțin o calitate stabilă a producției, în timp ce cadrele ISO 14001 și ISO 45001 guvernează gestionarea mediului și managementul sănătății și securității ocupaționale.

Configurații modulare personalizate Usune oferă combinații flexibile de module adaptate la diverse funcții ale circuitului și cerințe de distribuție. Acest serviciu se potrivește firmelor EPC, integratorilor de sisteme electrice, distribuitorilor și echipelor de achiziții care necesită echipamente de comutare personalizate în conformitate cu desenele electrice desemnate.

Conformitate recunoscută la nivel global Designul produsului respectă atât standardele internaționale IEC, cât și specificațiile GB chinezești, iar certificarea CE poate fi furnizată. Acest aranjament sprijină clienții care vizează diverse piețe de peste mări. Standardele aplicabile și regulile de certificare pot fi verificate în raport cu codurile țării de destinație și specificațiile tehnice ale proiectului.

Suport de inginerie specializată Pentru proiectele GIS, blocarea configurației corecte înainte de începerea producției este esențială. Clienții pot împărtăși desene cu o singură linie, cerințe de tensiune nominală, programe de alimentare, date de altitudine și detalii de mediu pentru consultarea tehnică cu echipa de ingineri a lui Usune.

Parametrii tehnici

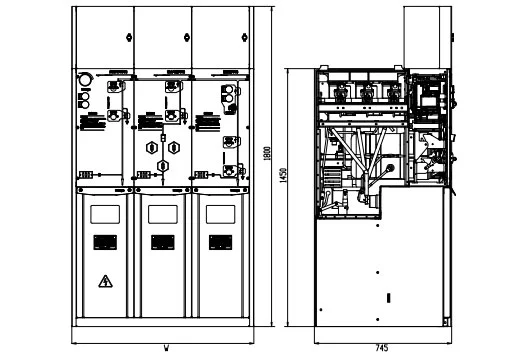

Structuri de produs

Proiectul de lansare a rachetei spațiale Cas

În timpul proiectului de lansare a rachetei spațiale Cas, seria USRM6 a fost introdusă pentru a gestiona distribuția energiei de medie tensiune în instalația de lansare, acoperind atât infrastructura critică, cât și sarcinile electrice legate de aceasta. Se așteaptă ca aparatele de distribuție de la un loc de lansare să mențină comutarea, protecția, izolarea și monitorizarea fiabile pentru echipamentele esențiale, precum și pentru instalațiile auxiliare - și să mențină o performanță constantă chiar și într-un mediu electric relativ restrâns. Deoarece circuitul principal se află într-o structură izolată închisă cu SF6, seria USRM6 îl protejează în mare măsură de condițiile de mediu externe, o trăsătură care contează cel mai mult pentru infrastructura specializată care funcționează în condiții stricte.

Configurația modulară a aparatului de distribuție a oferit, de asemenea, aranjamentului suficientă latitudine pentru a se potrivi cu arhitectura de distribuție a proiectului. Unitățile funcționale puteau fi asamblate în conformitate cu designul rețelei de alimentare, iar magistrala principală extensibilă a creat spațiu suplimentar pentru configurarea rețelei și planificarea viitoare a sistemului. Per total, combinația de structură compactă, izolație închisă și design modular a făcut din seria USRM6 o soluție de distribuție de medie tensiune potrivită pentru proiectul de lansare a rachetei spațiale Cas - una care a răspuns nevoii unității de a avea o infrastructură electrică fiabilă, dar eficientă din punct de vedere spațiu.

Standarde și certificări

Seria USRM6 este proiectată cu referire la standardele aplicabile pentru instalațiile de comutare și echipamente de control de înaltă tensiune, inclusiv GB 3804-2004 pentru întrerupătoare de întrerupere a sarcinii AC de înaltă tensiune de 3,6 kV–40,5 kV, GB 1984-2014 pentru AC de înaltă tensiune întrerupătoare, GB 16926-2009 pentru combinații întrerupătoare de sarcină HV AC și siguranțe, GB 1985-2014 pentru izolare HV AC întrerupătoare și întrerupătoare de masă și GB 3906-2006 pentru 3,6 kV–40,5 kV AC aparatura de comutație cu carcasă metalică și aparatura de control.

De asemenea, face referire la GB/T 11022-2011 pentru cerințele tehnice comune pentru aparatele de comutare și control HV, GB 4208-2008 pentru protectia carcasei, GB/T 5582-1993 pentru gradul de poluare al izolatiei exterioare, DL/T 404-2007 pentru 3,6kV–40,5kV Aparatură de comutație și control cu carcasă metalică AC, GB/T 13384-2008 pentru produse mecanice și electrice, GB 191-2008 pentru mărcile de ambalare și transport și GB 311.1-2012 pentru coordonarea izolației în transportul de înaltă tensiune si echipamente de distributie.

Cadrul de calitate și conformitate al Usune include sistemul de management al calității ISO 9001, ISO 14001 de mediu. Sistemul de management, Sistemul de management al sănătății și siguranței în muncă ISO 45001, conformitatea cu standardele IEC și GB și Certificare CE. Certificarea specifică proiectului și standardele aplicabile trebuie confirmate în conformitate cu piața de destinație și specificația tehnică.

FAQ

Care este principalul avantaj al SF6 GIS?

Principalul avantaj este construcția închisă a componentelor electrice sub tensiune într-un gaz izolator mediu. Acest lucru permite o structură compactă și reduce expunerea directă a circuitului principal la exterior condiţiile de mediu.

Ce niveluri de tensiune sunt disponibile?

Seria USRM6 este proiectată pentru aplicații de medie tensiune, inclusiv configurații de 24 kV și 33 kV. Evaluarea exactă tensiunea, nivelul de izolație și configurația trebuie confirmate în conformitate cu specificațiile proiectului.

Poate fi folosit la mare altitudine?

Da. Altitudinea de serviciu specificată este de până la 4000 m. Pentru instalații peste 1000 m, clienții trebuie să informeze Usune în avans astfel încât să poată fi evaluată presiunea corespunzătoare de încărcare a gazului. Cerințe speciale peste 2000 m ar trebui să fie confirmat în timpul proiectării tehnice.

Configurația este personalizabilă?

Seria USRM6 folosește un concept de configurare modulară. Unități întrerupătoare de sarcină, unități combinate, întrerupător unitățile și aranjamentele magistralelor principale extensibile pot fi selectate în funcție de schema electrică necesară.

Unde este instalat de obicei?

Aplicațiile tipice includ stații de transformare secundare, instalații industriale și miniere, căi ferate, aeroporturi, rețele urbane de distribuție, zone rezidențiale, facilități subterane și locații cu relativ pretenții condiţiile de mediu.

Ce informații sunt necesare pentru o cotație?

Pentru o cotație exactă, cumpărătorii ar trebui să furnizeze tensiunea nominală, diagrama uni-line, numărul de alimentatoare, necesar funcții de comutare, întrerupător de circuit sau cerințe întrerupătoare de sarcină, configurație magistrală, altitudine de instalare, condițiile de mediu, cerințele de protecție și piața de destinație.

Obțineți o ofertă de proiect

Pentru proiecte de distributie de medie tensiune care necesita dimensiuni compacte, adaptabilitate la mediu, modulare configurație și cerințe de întreținere reduse, seria USRM6 oferă un tablou practic izolat cu gaz solutie.

Seria USRM6 de la Usune combină izolație SF6 închisă, unități funcționale modulare, configurație de magistrală extensibilă, și funcții de comutare, protecție, măsurare și monitorizare. Sprijinit de ISO 9001, ISO 14001, ISO 45001, IEC și standardele GB și certificarea CE, Usune oferă o soluție orientată spre proiect pentru clienții care evaluează 24kv Aparatură de distribuție izolată cu gaz 33kv Sf6 Gis pentru distribuția de energie industrială, de infrastructură, urbană și specializată aplicatii.
