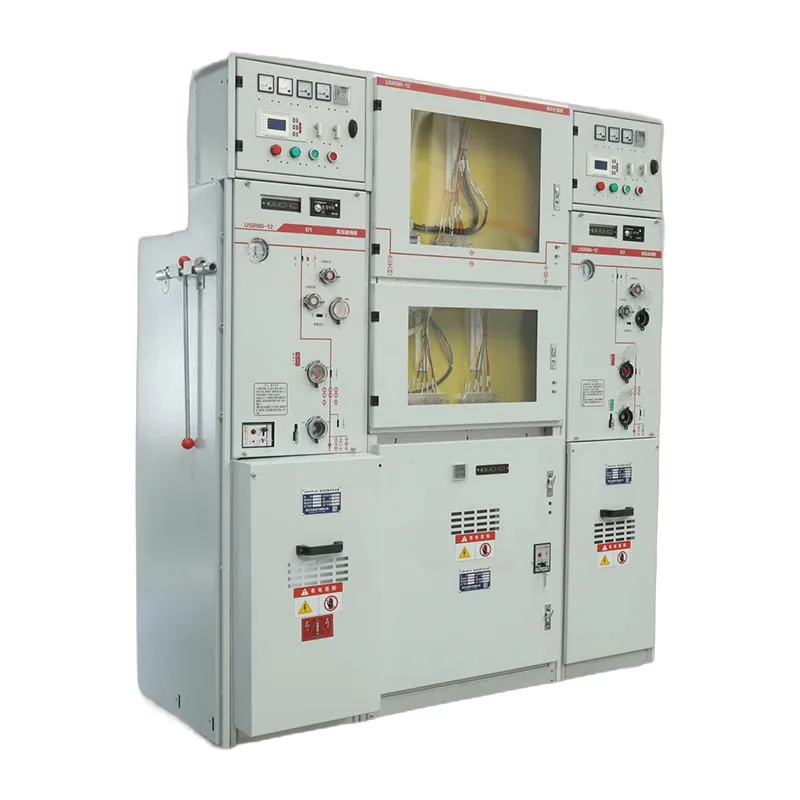

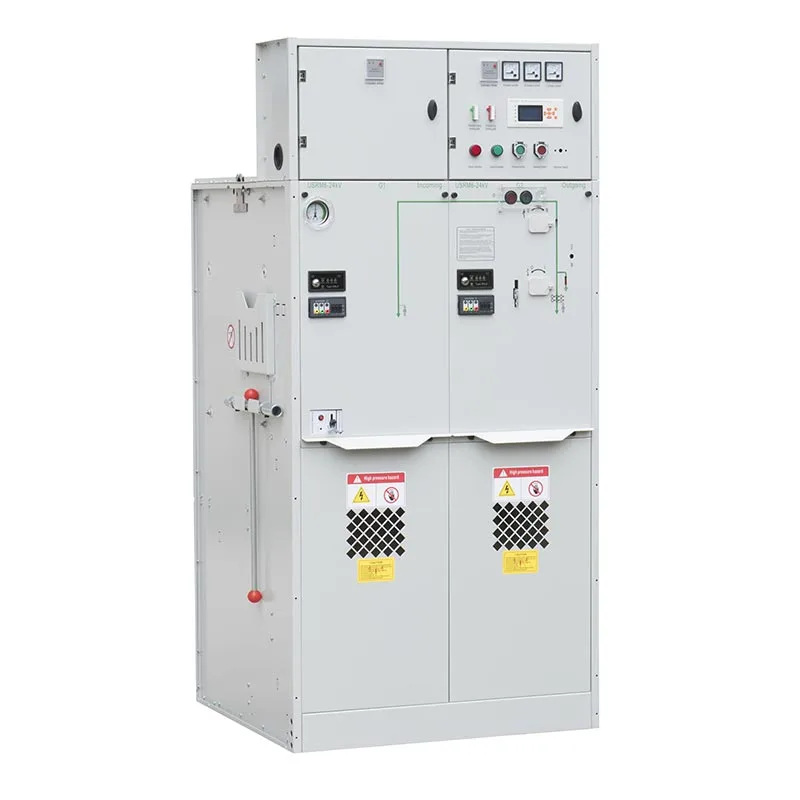

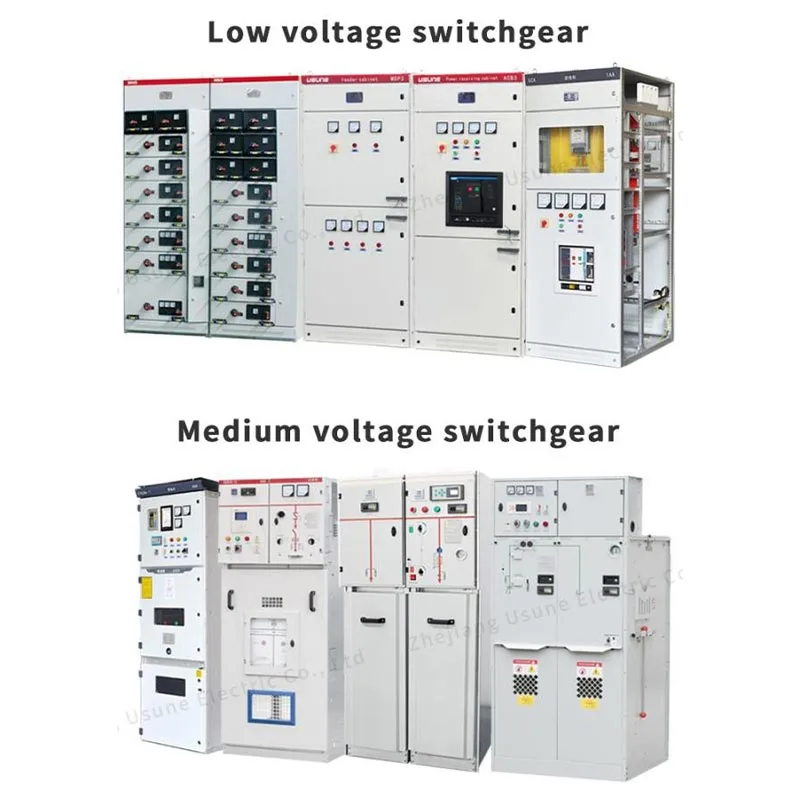

Diferit de aparatele de comutare convenționale care se bazează în mare măsură pe mediile de instalare, Usune 11kv Sf6 Gis Gas Aparatul de comutare izolat izolează principalele componente electrice în interiorul unui compartiment de gaz etanș. Mecanica integrată sistemul de interblocare ajută la prevenirea operațiunilor incorecte, îmbunătățind atât siguranța operatorului, cât și fiabilitatea echipamentului.
Aparatul este utilizat pe scară largă în stații de transformare, sisteme industriale de distribuție a energiei, clădiri comerciale, proiecte de infrastructură și alte aplicații de medie tensiune de 11 kV în care sunt siguranța, fiabilitatea și operarea ușoară esenţial.
Componentele circuitului principal sunt închise în interiorul unui rezervor de gaz SF6 etanș, reducând expunerea directă la exterior condiţiile de mediu. Acest design ajută la protejarea componentelor electrice de praf, umiditate, poluare și condens, îmbunătățind stabilitatea de funcționare pe termen lung.
Structura închisă reduce, de asemenea, necesarul de spațiu în comparație cu instalațiile de distribuție tradiționale izolate cu aer Usune 11kv Sf6 Gis Aparatură izolată cu gaz potrivit pentru substații compacte și încăperi electrice cu spațiu limitat.
Usune 11kV SF6 GIS este proiectat cu multiple protecții mecanice de siguranță pentru a preveni funcționarea incorectă. Toate întrerupătoarele trebuie acționate folosind mânerul de operare dedicat, asigurând proceduri de comutare controlate.
Întrerupătorul de întrerupere a sarcinii sau întrerupătorul de circuit în vid și întrerupătorul de împământare corespunzător sunt echipate cu interior interblocare mecanică. Interblocarea suplimentară a lacătului poate fi, de asemenea, aplicată atunci când este necesar, oferind mai mult securitate în timpul întreținerii și exploatării.
Ușa inferioară poate fi deschisă numai când întrerupătorul de împământare este închis și întrerupătorul de întrerupere a sarcinii este deschis poziție, împiedicând accesul la părțile sub tensiune.
Întrerupătorul de împământare nu poate fi acționat când ușa inferioară este deschisă, contribuind la prevenirea condițiilor de întreținere nesigure.
Întrerupătorul de întrerupere a sarcinii nu poate fi închis când întrerupătorul de împământare este închis, iar întrerupătorul de împământare nu poate fi închis acționat când întrerupătorul de întrerupere a sarcinii este închis.
Pentru funcționarea cu alimentare, ușa compartimentului pentru cabluri trebuie să fie mai întâi închisă. Comutatorul cu trei poziții este atunci acţionat din poziţia de împământare în poziţia de izolare şi în final în poziţia de închidere.
Pentru izolarea puterii, comutatorul cu trei poziții este acționat de la poziția de închidere la poziția de izolare și apoi la poziție de împământare, permițând accesul în siguranță la compartimentul pentru cabluri.
| Nu. | Articole | Unitate | Unitateatea de comutator de întrerupere a sarcinii | unitate combinată | Unitateate de întrerupător |
| 1 | Tensiune nominală | kV | 12/24 | 12/24 | 12/24 |
| 2 | Frecvența nominală | Hz | 50 | 50 | 50 |
| 3 | Curent nominal | A | 630 | 125 (depinde de curentul siguranței) | 630 |
| 4 | Nivel de izolație nominal - 1 min Tensiune de rezistență a frecvenței - Inter fază, masă | kV | 42/65 | 42/65 | 42/65 |
| Nivel de izolație nominal - 1 min Distanța de izolare a tensiunii de rezistență la frecvență | kV | 48/79 | 48/79 | 48/79 | |
| Nivel de izolație nominal - 1 min Tensiune de rezistență a frecvenței - Circuit auxiliar și de control | kV | 2/2 | 2/2 | 2/2 | |
| Nivel de izolație nominal-Tensiune de rezistență la impuls de iluminare-Interfaz, masă | kV | 75/125 | 75/125 | 75/125 | |
| Nivel de izolație nominal - Distanța de izolare a tensiunii de rezistență la impuls de iluminare | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Curent nominal de rezistență la scurtcircuit | kA/s | 25/4 | —— | 25/4 |
| 6 | Curent nominal de vârf de rezistență | kA | 63 | —— | 63 |
| 7 | Curent nominal de scurtcircuit | kA | 63 | Limitat de siguranța HV | 63 |
| 8 | Curent nominal de întrerupere a scurtcircuitului | kA | —— | Limitat de siguranța HV | 25/25 |
| 9 | Curentul nominal de transmisie | A | —— | 1700/1400 | —— |
| 10 | Curent nominal de rupere a sarcinii active | A | 630 | —— | —— |
| 11 | Curent nominal de rupere în buclă închisă | A | 630 | —— | 630 |
| 12 | Întrerupător mecanic cu sarcină de viață/CB | Times | 10000 | 10000 | 20000 |
| Întrerupător mecanic de izolare/împământare | Times | 5000 | 5000 | 5000 | |
| 13 | Rezistența circuitului | μΩ | ≤150 | —— | ≤150 |
| 14 | Presiune nominală de încărcare (presiune manometrică 20℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Rata anuală de scurgere relativă a gazului | % | 0.05 | 0.05 | 0.05 |
| 16 | Grad de protecție IP-Dulap | IP4X | IP4X | IP4X | |
| Grad de protecție IP - Rezervor de gaz | IP67 | IP67 | IP67 |
Mecanismul de operare folosește tehnologia de încărcare cu arc pentru a asigura o performanță stabilă de comutare.
Pentru unitatea combinată întrerupător de sarcină-siguranță sau unitatea întrerupător, arcul trebuie încărcat înainte de comutare operare. Mânerul de operare este rotit în sensul acelor de ceasornic pentru încărcare completă, urmată de apăsarea butonului de închidere verde butonul pentru a finaliza operația de închidere.
Operația de deschidere se realizează prin rotirea mânerului de operare în sens invers acelor de ceasornic.
În aplicațiile de protecție a transformatoarelor care utilizează întrerupătoare de circuit în vid, întrerupătorul de circuit se poate declanșa prin releu de protecție atunci când apar condiții anormale.
Pentru unitățile combinate întrerupător de sarcină-siguranță, comutatorul de întrerupere a sarcinii se va declanșa atunci când indicatorul de siguranță funcționează sub condiții de supracurent sau de scurtcircuit.
Aparatul de distribuție izolat cu gaz Usune 11kV SF6 GIS poate fi configurat în funcție de diferite distribuții de medie tensiune cerințe, inclusiv:
● Aplicatii de protectie a transformatoarelor
● Sisteme industriale de alimentare
● Ring rețelele principale de distribuție
● Sisteme de alimentare pentru clădiri comerciale
● Substații compacte
Designul etanș al izolației SF6 și mecanismul de funcționare fiabil fac echipamentul potrivit pentru aplicațiile care necesită funcționare continuă și standarde ridicate de siguranță.
Aparatul de comutare izolat cu gaz Usune 11kv Sf6 Gis este proiectat pentru transport convenabil și instalare pe șantier.
Echipamentul este echipat cu inele de ridicare pentru transportul cu macara și poate fi deplasat și cu echipamente cu stivuitor. Diferite combinații de module sunt proiectate cu aranjamente practice de greutate pentru a simplifica manipularea în timpul proiectului instalare.
Înainte de instalare, clienții trebuie să verifice starea echipamentului după transport, inclusiv:
● Disponibilitatea mânerului de operare
● Starea indicatorului de presiune
● Funcţionare mecanică
● Orice daune vizibile de transport
Indicatorul de presiune trebuie să rămână în zona verde normală înainte de punere în funcțiune.
Pentru o funcționare sigură și stabilă, fundația de instalare trebuie să îndeplinească următoarele cerințe:
● Capacitatea portantă la sol trebuie să fie de cel puțin 500 kg/m²
● Suprafața de instalare trebuie să rămână plană și netedă
● Canalele de cabluri trebuie pregătite conform cerințelor proiectului
● Canalele de cabluri trebuie sigilate corespunzător pentru a preveni pătrunderea umezelii

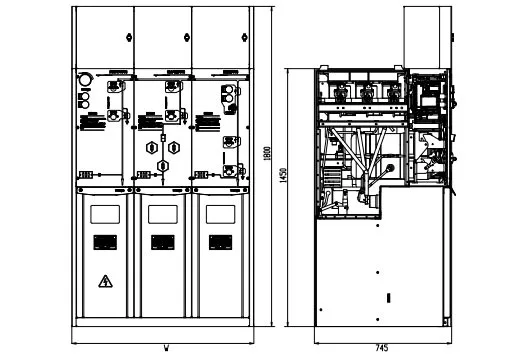

● Dimensiunile canalelor de bază din oțel trebuie pregătite conform desenelor producătorului
Pregătirea corectă a fundației ajută la asigurarea unei instalări precise, a unei conexiuni fiabile a cablurilor și a echipamentelor pe termen lung performanta.
| Comparaţie | Usune 11kV SF6 GIS | AIS tradițional |
| Metoda de izolare | Structură etanșă izolată cu gaz SF6 | Izolarea aerului |
| Protecția mediului | Mai puțin afectat de praf, umiditate și poluare | Mai dependent de mediul de instalare |
| Siguranţă | Interblocare mecanică și cinci protecții de siguranță | Protecția depinde de procedurile de operare |
| Spațiu de instalare | Design compact | Necesită un spațiu liber mai mare |
| Întreţinere | Cerințe reduse de întreținere a mediului | Necesită mai multă protecție a mediului |
| Operațiunea | Secvență de comutare controlată | Dependență mai mare de experiența operatorului |
Un client a folosit GIS Usune 11kV SF6 pentru un sistem industrial de distribuție a energiei în care comutare sigură și limitată spațiul de instalare au fost preocupări cheie. După instalare, clientul a evidențiat structura compactă a dulapului și interblocare mecanică, care a făcut operațiunile zilnice de comutare mai controlate și a redus riscul de incorecte operare.
Pentru o aplicație de protecție a transformatorului, clientul a selectat configurația întreruptorului în vid cu protectie bazata pe relee. Clientul a găsit de ajutor funcția de deplasare automată și secvența clară de operare răspunzând la condițiile anormale de curent, simplificând în același timp funcționarea de rutină.
În timpul funcționării șantierului, clienții au apreciat în mod deosebit sistemul de blocare de siguranță cinci. Secvența necesară între ușa cablului, întrerupătorul de împământare și întrerupătorul de întrerupere a sarcinii au făcut procedurile de întreținere mai clare și au contribuit la prevenirea situațiilor nesigure acces la compartimentul pentru cabluri.
Zhejiang Usune Electric Co.,Ltd. a stabilit un sistem de management cuprinzător conform ISO 9001 Calitate Sistem de management, Sistem de management al mediului ISO 14001 și management al sănătății și siguranței în muncă ISO 45001 Sistem.
Pentru a îndeplini cerințele pieței internaționale, produsele Usune de comutație de medie tensiune au trecut de IEC și GB relevante testele standard de tip și produsele aplicabile au obținut certificarea CE. Este implementat un control strict al calității pe parcursul proceselor de fabricație, inspecție și testare pentru a asigura performanță fiabilă pentru distribuția globală a energiei aplicatii.
Interblocarea mecanică previne secvențele de comutare incorecte între întrerupătoarele de întrerupere a sarcinii, întrerupătoarele și întrerupătoare de împământare. Ajută la protejarea operatorilor și echipamentelor în timpul funcționării și întreținerii.
Înainte de instalare, clienții trebuie să verifice condițiile de transport, starea indicatorului de presiune, mânerul de operare disponibilitate și performanță mecanică de funcționare. Orice deteriorare sau piese lipsă trebuie raportate imediat.
Este potrivit pentru statii de transformare, instalatii industriale, facilitati comerciale, proiecte de infrastructura si alte sisteme de distribuție de medie tensiune de 11 kV care necesită o funcționare fiabilă și sigură.
Usune combină tehnologia de izolare cu gaz SF6, interblocarea mecanică de siguranță, mecanisme de funcționare fiabile și control strict al calității pentru a oferi o soluție sigură și compactă pentru rețelele moderne de distribuție de medie tensiune de 11 kV.
