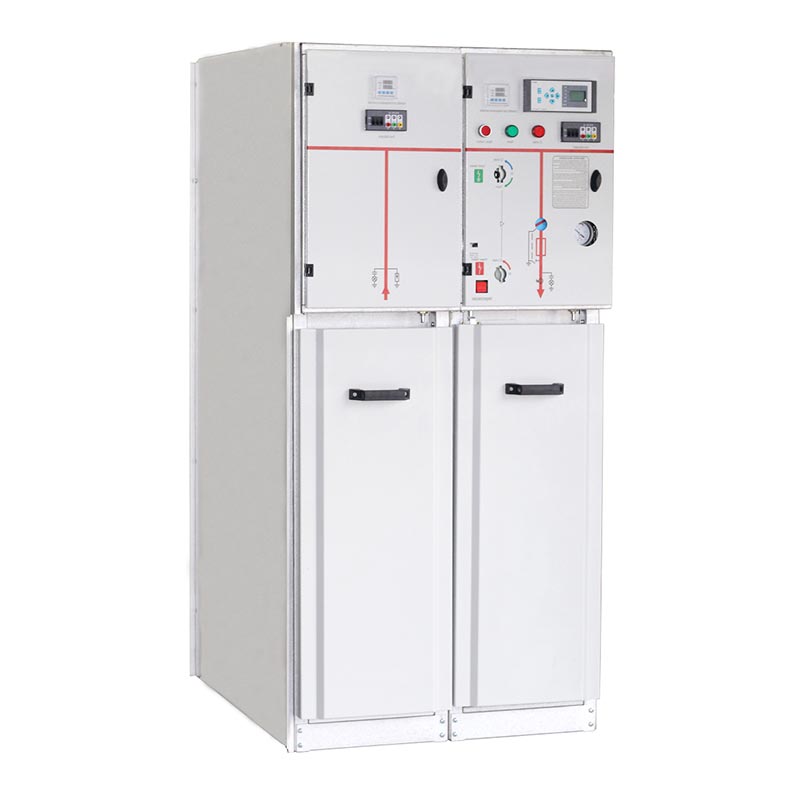

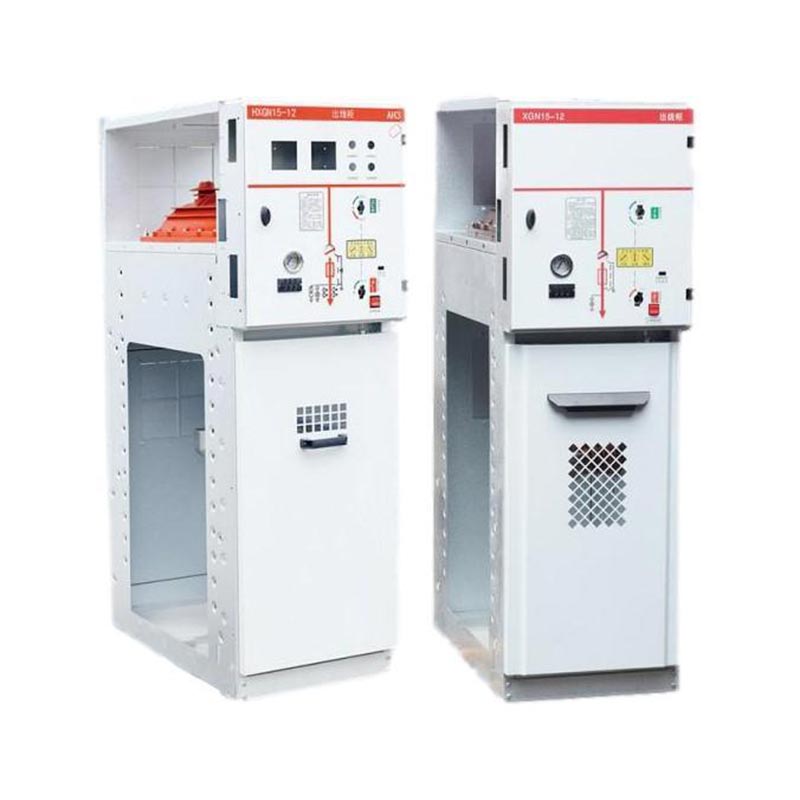

630a Sf6 Ring Unitate principală

Unitateatea principală inelă USUNE 630a Sf6 este un echipament de distribuție a energiei de medie tensiune de înaltă performanță independent dezvoltat și fabricat de Zhejiang Yousi Electric Co., Ltd. (un producător profesionist care integrează cercetare și dezvoltare, producția și vânzarea de echipamente electrice). Acest produs are o structură închisă metalică fixă de tip cutie, folosind Gaz SF6 ca izolație și mediu de stingere a arcului. Echipat cu siguranțe întrerupătoare izolate cu gaz SF6, este utilizat în principal în rețele secundare de distribuție cu o tensiune nominală maximă de 36kV și un curent nominal de 630A, perfect adaptabil la cerințele de alimentare ale sistemelor de alimentare AC 50/60Hz.

În calitate de furnizor de top în industria echipamentelor electrice din China, USUNE aderă la o filozofie de producție de înaltă calitate. Această unitate principală de inel 630A SF6 este fabricată în fabrica standardizată a companiei, unde se efectuează un control strict al calității. implementate pe parcursul întregului proces de la componente până la produsul finit, asigurând fiabilitatea produsului și consistenta.

Caracteristicile de bază ale produsului

1. Design compact și ușor

Unitateatea principală inelă 630a SF6 adoptă o structură compactă și un design ușor, economisind eficient spațiul de instalare și reducerea costurilor de transport și instalare. Carcasa din rășină epoxidică asigură o etanșare etanșă, făcându-l potrivit pentru scenarii cu spațiu limitat, cum ar fi sălile mici de mașini și stațiile prefabricate, îmbunătățirea la fața locului flexibilitatea aplicatiei.

2. Izolație excelentă și performanță de suprimare a arcului electric

Carcasa închisă este umplută cu gaz SF6, oferind o izolație excelentă și o performanță de suprimare a arcului electric. Este foarte rezistent la umiditate și poluare, permițând o funcționare stabilă în medii dure și funcționare aproape fără întreținere, reducând semnificativ costurile de întreținere ulterioare.

3. Operare simplă și instalare ușoară

Unitateatea principală cu inel 630a SF6 are un design de conectare prin cablu frontal, cu toate funcțiile de control centralizate pe panoul frontal, simplificând procesul de operare și facilitând operarea și depanarea. Este ușor și Designul compact face instalarea mai eficientă, permițând implementarea rapidă după instalare.

4. Accesorii abundente

Diverse accesorii, cum ar fi relee, transformatoare și descărcătoare de supratensiune pot fi echipate pentru a face față diferitelor cerințele funcționale ale diferitelor scenarii de distribuție a energiei, sporind adaptabilitatea și caracterul practic al produsului.

Scenarii aplicabile

Unitateatea principală inelă USUNE 630a SF6 este utilizată pe scară largă în rețelele industriale și civile de inel de cabluri și terminale de alimentare. Este potrivit în special pentru substații secundare mici, stații de comutare, distribuție de energie rezidențială urbană, întreprinderi industriale și miniere, mall-uri, aeroporturi, metrouri, generare de energie eoliană, spitale, stadioane, căi ferate și alte locații, oferind alimentare fiabilă cu energie pentru diferite scenarii.

Condiții de funcționare

Pentru a asigura o funcționare stabilă și sigură, această unitate principală inelă are cerințe stricte de mediu, după cum urmează:

- Altitudine: ≤1000mm
- Temperatura ambiantă: -35℃~45℃
- Umiditate relativa: medie zilnica nu depaseste 95%; medie lunară care nu depășește 90%
- Rezistența seismică: Intensitatea seismică nu depășește 8 grade
- Cerințe de mediu: Locații fără vibrații severe, impact, incendiu, coroziune chimică și pericole de explozie.

Parametrii tehnici

Structura și configurația aparatului de comutare

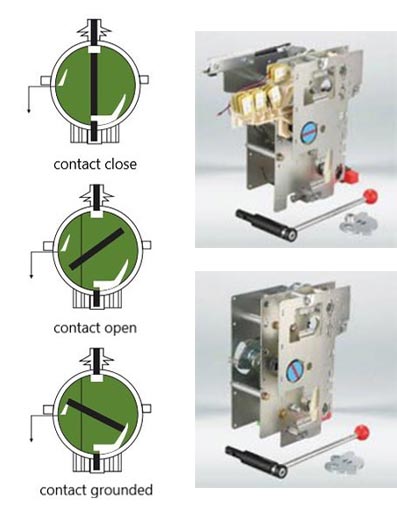

Mecanism de operare

(1) Mecanism de acționare cu un singur arc cu dublă funcție: tip K

Funcția de comutare este acționată independent cu o pârghie sau un motor.
Funcția comutatorului de sol se deschide și se închide independent folosind o pârghie de operare, iar energia de funcționare este asigurat de un arc de compresie, care este eliberat pentru a închide sau a deconecta contactul.

(2) Mecanism de acționare cu arc dublu cu funcție dublă: Tip A

Funcția de comutare este acționată independent de o pârghie sau motor, iar energia de funcționare este asigurată de a arc de compresie, care este eliberat pentru a închide contactul. Operare independenta de deschidere si inchidere cu buton (0) sau unitate de declanșare sau dispozitiv de declanșare în șunt.
Funcția comutatorului la sol funcționează independent cu o pârghie de acționare, iar energia de funcționare este furnizată de a arc de compresie, care este eliberat pentru a închide sau a deconecta contactul.

(3) Componente opționale

O singură operare electrică: AC 220V 110V; DC 220v 110v
Comutator auxiliar
O bobină de declanșare în șunt (mecanism de tip A): AC 220V 110V; DC 220v 110v
O siguranță asigură comutatorul de semnalizare auxiliar
Indicator de defecțiune la pământ

Cabine de protecție între comutatoare și siguranțe

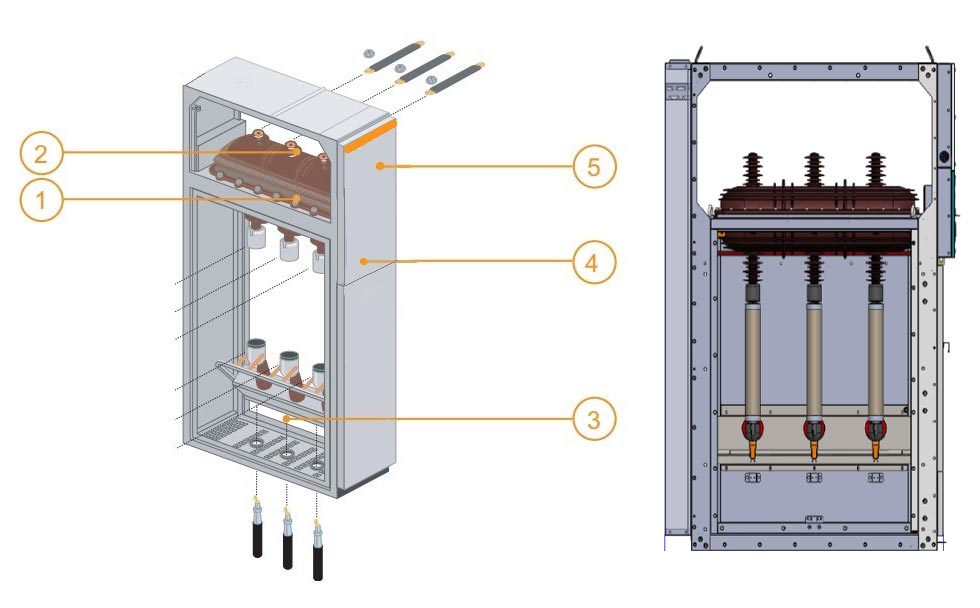

1 Comutator de comutație și întrerupător de împământare într-o carcasă plină cu SF6.
2 bare colectoare toate în același plan orizontal, permițând astfel extinderea ulterioară a tabloului de distribuție și conectarea la echipamentele existente.
3 Conexiune accesibilă prin față, conexiune la bornele întrerupătorului inferior și al întrerupătorului de împământare sau la suportul de siguranță inferior. Acest compartiment este dotat și cu un întrerupător de împământare în aval de siguranțele MT pentru unitățile de protecție.
4 Mecanismul de acționare conține elementele folosite pentru a acționa întrerupătorul și întrerupătorul de împământare și pentru a acționa indicațiile corespunzătoare (ruptură pozitivă).
5 Instalarea de joasă tensiune a unui bloc de borne (dacă este instalată opțiunea motorului), siguranțe LV și dispozitive relee compacte. Dacă este necesar mai mult spațiu, înălțimea panoului poate fi mărită.

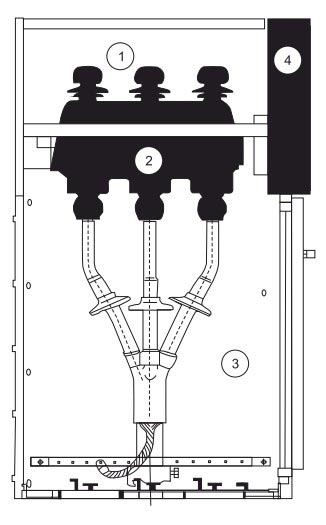

① Camera de bare
② Comutator principal
③ Camera de cablu
④ Mecanism de operare, mecanism de interblocare și cameră de control de joasă presiune

Întregul dulap poate fi împărțit în două unități superioare și inferioare, unitatea superioară a dulapului include camera autobuzelor, comutatorul de sarcină, camera mecanismului de operare și camera de joasă tensiune, iar unitatea inferioară este separată de cablu camera. Întreaga unitate superioară poate fi înlocuită.

◇ Camera de bare

Camera barelor colectoare este dispusă în partea superioară a dulapului. În camera de bare, barele principale sunt conectate împreună și străbate întregul rând de aparate de comutare.

◇ Comutator de întrerupere a încărcăturii

Camera de comutare este echipată cu un comutator de sarcină cu hexafluorura de sulf de tip SFG. Carcasa comutatorului de sarcină este realizată de rășină epoxidică turnată, umplută cu gaz hexafluorură de sulf (SF6) ca mediu izolator, iar carcasa este prevăzută cu o gaură de observare. Camera de comutare poate fi echipată

cu densimetru de gaz SF6 sau densitate de gaz cu contact de alarmă conform cerințelor clientului.

◇ Camera de cablu

Dulapul de comutare de sarcină are o cameră spațioasă pentru cabluri, care este utilizată în principal pentru conectarea prin cablu, astfel încât un singur nucleu sau Cablurile cu trei fire pot fi conectate folosind cel mai simplu cap de cablu neecranat și, de asemenea, spațiu suficient găzduiește paratrăsnet, transformator de curent, întrerupător de masă inferior și alte componente. Potrivit design standard, ușa dulapului are o fereastră de observare și un dispozitiv de blocare de siguranță. Placa inferioară a camerei cablurilor cu capac de etanșare și clemă de cablu de dimensiune corespunzătoare cu suport de sprijin. Placa inferioară a camerei cablurilor și tocul ușii pot fi îndepărtat pentru a facilita instalarea cablului.

◇ Mecanism de operare, mecanism de interblocare și cameră de control de joasă presiune

Camera mecanismelor interblocate acționează și ca panou de control. Camera de joasă tensiune este dotată cu un acționat cu arc mecanism cu un indicator de poziție și un dispozitiv mecanic de interblocare și poate fi echipat și cu auxiliar contacte, bobine de declanșare, mecanisme de declanșare de urgență, afișaje capacitive live, încuietori cu chei și dispozitive electrice de operare. În același timp, spațiul camerei de joasă presiune poate fi echipat și cu bucle de control, contoare și protecție relee, iar dulapul de 750 mm lățime are două camere identice de joasă presiune pentru mai multe accesorii.

Parametru de configurare a carcasei

LBS primit

Trafo protect

Contorizare

Cbog cu metru

Cb ieșire

Descrierea operațiunii

1. Funcționarea mânerului: stând în fața aparatului de comutație, țineți partea de sus a mânerului și împingeți înainte, cealaltă mână ținând capătul mânerului pentru a se roti.
2. Asigurați-vă că ușa dulapului a fost închisă corect înainte de alimentarea cu energie sau separată de împământare.
3. Manometrul comutatorului trebuie verificat înainte de pornire și oprire.

Porniți

1.Confirmați că ușa dulapului este închisă. Introduceți mânerul în orificiul superior de operare și rotiți-l în sens invers acelor de ceasornic 180° până când auziți vocea frânei de separare. Indicatorul central al panoului este în poziție; ușa inferioară este închisă și întrerupătorul de împământare este oprit.
2. Introduceți mânerul de operare în orificiul inferior de operare și rotiți în sensul acelor de ceasornic 180° până când auziți vocea de închidere; indicatorul central al panoului este in pozitia D; comutatorul va fi pornit și apoi operațiunea de alimentare este finalizată.

Opriți

1.Opriți: Introduceți mânerul de operare în orificiul inferior de operare și rotiți-l în sens invers acelor de ceasornic 180° până când auziți separarea vocii de frână (buton de utilizare directă dacă există un buton); centrul panoului este în poziție, apoi comutatorul va fi oprit.
2.Verificați dacă afișajul live este gata pentru a vă asigura că camera de cabluri este neutră din punct de vedere electric; introduceți mânerul de operare în orificiul superior de operare și rotiți în sensul acelor de ceasornic 180° până când auziți vocea de închidere; indicatorul central al panoul este în poziție și ușa inferioară este deblocată; întrerupătorul de împământare este închis și apoi întreruperea alimentării este finalizată.

Transport si depozitare

Când dulapul de distribuție este fixat pe placa de jos, acesta poate fi lopată cu stivuitorul. Când nu este fixat pe fund placa, dulapul de distribuție trebuie ridicat sau transportat în întregime, dar trebuie transportat vertical în orice moment și nu trebuie răsturnat pentru a evita deteriorarea componentelor din carcasă. Aparatură (chiar și cu ambalaj exterior) nu trebuie depozitat în exterior pentru o perioadă lungă de timp.

Întreţinere

◇ Dulapul inel nu necesită întreținere timp de trei ani în circumstanțe normale.

◇ Mecanismele de operare cu un singur arc și cu două arcuri ale comutatorului de sarcină nu necesită întreținere și nu necesită orice lubrifiere.

◇ Dispozitivul de protecție a releului trebuie verificat conform cerințelor producătorului înainte de a fi introdus operare.

◇ Ciclul de întreținere al dulapului de rețea inelă este, în general, o dată pe an și măsuri de întreținere specifice se efectuează după cum urmează:
(1) Strângeți toate conexiunile electrice (magistrală principală, întrerupătoare, cabluri, instrumente de măsurare) în conformitate cu cerințele instrucțiunilor de instalare.
(2) Aspirați toate componentele (comutator principal, comutator auxiliar, mecanism de declanșare, motor etc.) și aspectul comportamentului inspecție.
(3) Efectuați o singură operațiune de închidere/deschidere la toate comutatoarele, inclusiv la întrerupătorul de masă.
(4) Porniți sursa de alimentare auxiliară de control (nu dați semnalul telecomenzii) pentru o secvențială electrică operare.

Comandați mărfuri

Următoarele documente și atașamente vor fi predate împreună cu dulapul atunci când dulapul de distribuție iese din fabrică:

◇ Certificat de calificare a produsului
◇ Instrucțiuni de utilizare a produsului
◇ Date de proiectare inginerească a produsului
◇ Accesorii dulap de comutatoare:
◇ Fiecare combinație de montaj este echipată cu un mâner de operare a comutatorului de sarcină.

Utilizatorii trebuie să furnizeze următoarele informații atunci când comandă produse:

◇ Schema de cablare a circuitului principal și cerințe tehnice speciale
◇ Plan de instalare a tabloului de distribuție.
◇ Specificațiile modelului componentelor dulapului de comutare și bucla auxiliară, diagrama schematică a buclei de control (dacă necesar)
◇ Alte solicitări speciale de informații scrise.

Referință de proiect
