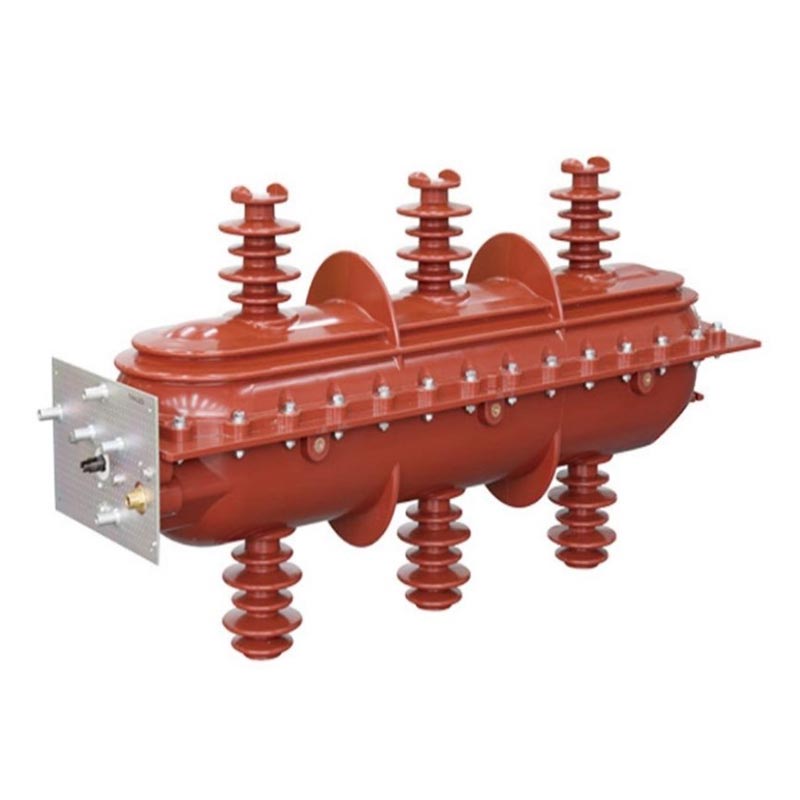

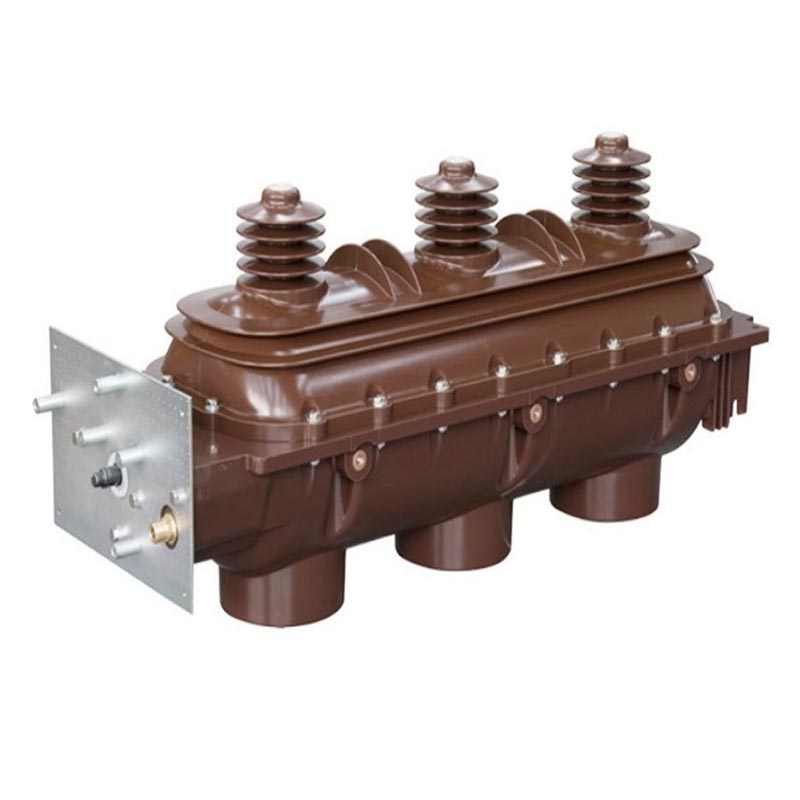

Comutator de sarcină Sf6 de interior

Comutatorul de sarcină Usune Indoor Sf6 este o nouă generație de aparate de comutare de înaltă tensiune concepută special pentru interior. scenarii de distribuție a energiei electrice. Dezvoltat de echipa profesională de cercetare și dezvoltare a lui Usune, a fost supus unui tip cuprinzător testarea și performanța acesteia respectă standardele GB3804, GB16926, IEC60265 și IEC60420.

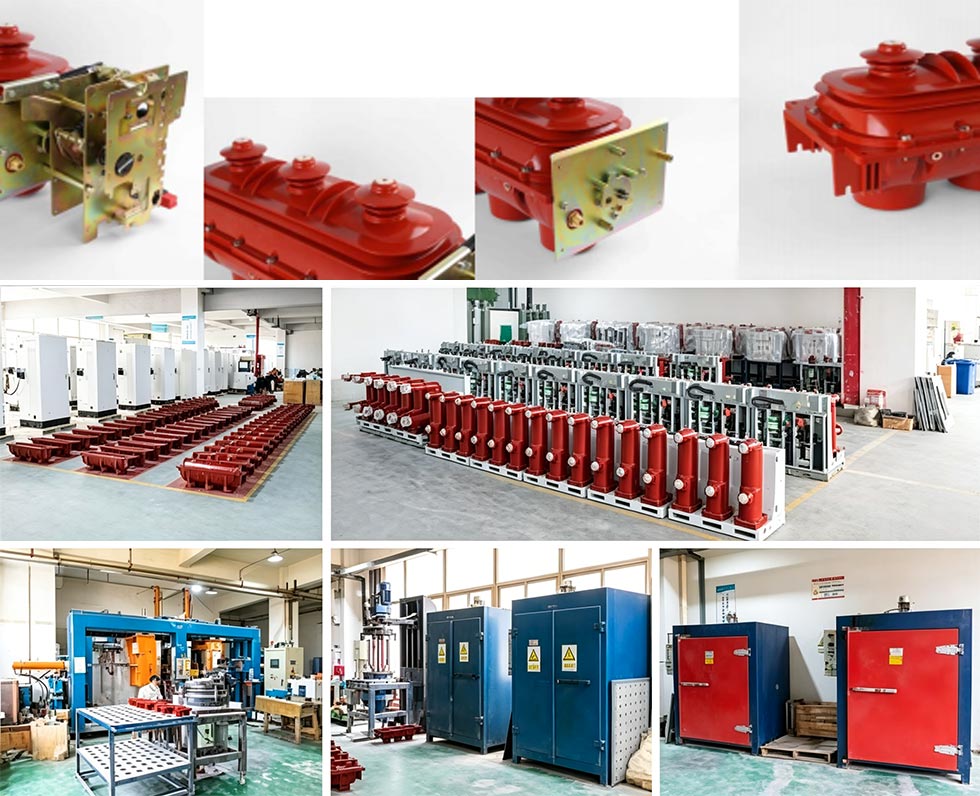

În calitate de producător profesionist de echipamente electrice de înaltă tensiune, Usune are fabrici de producție standardizate în China, echipată cu echipamente de producție avansate și procese stricte de control al calității pentru a se asigura că fiecare produs corespunde standardelor. Produsele folosesc gaz SF6 ca mediu de izolare si de stingere a arcului, oferind astfel de avantaje ca rezistență ridicată de izolare, stingere eficientă a arcului, structură compactă și durată lungă de viață, în mod eficient rezolvarea punctelor dureroase ale stabilității slabe și costurilor ridicate de întreținere ale comutatoarelor de sarcină tradiționale.

Parametrii tehnici de bază

1. Sisteme aplicabile: AC trifazat 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Mediu de stingere a arcului: gaz SF6 (inert, netoxic, electronegativitate ridicată, nivel de milisecunde cu eficiență ridicată stingerea arcului)
3. Mecanism de acționare: mecanism acționat cu arc (de stocare manuală standard a energiei, deschidere electrică opțională și inchidere pentru telecomanda)
4. Stare de lucru: Camera de stingere a arcului cu trei poziții: „Închis-Deschis-Teren”
5. Performanță de etanșare: design de etanșare dinamic și static dedicat, echipat cu un manometru pentru timp real monitorizare

Domeniul de aplicare

Comutatoarele de sarcină SF6 de interior sunt utilizate pe scară largă în scenarii de distribuție a energiei în interior, cum ar fi industria și mineritul întreprinderi, clădiri înalte, zone rezidențiale urbane, substații, mall-uri mari, aeroporturi, metrouri și spitale pentru comutarea curenților de sarcină, circuite de control și protecție și transformatoare de distribuție; când echipate cu un conector frontal pentru cablu care poate fi atins la priză, sunt potrivite în special pentru ramificarea cablurilor cutii (conexiuni).

Principalii parametri tehnici

Caracteristici structurale și avantaje de siguranță

1. Structură superioară de izolare și stingere a arcului

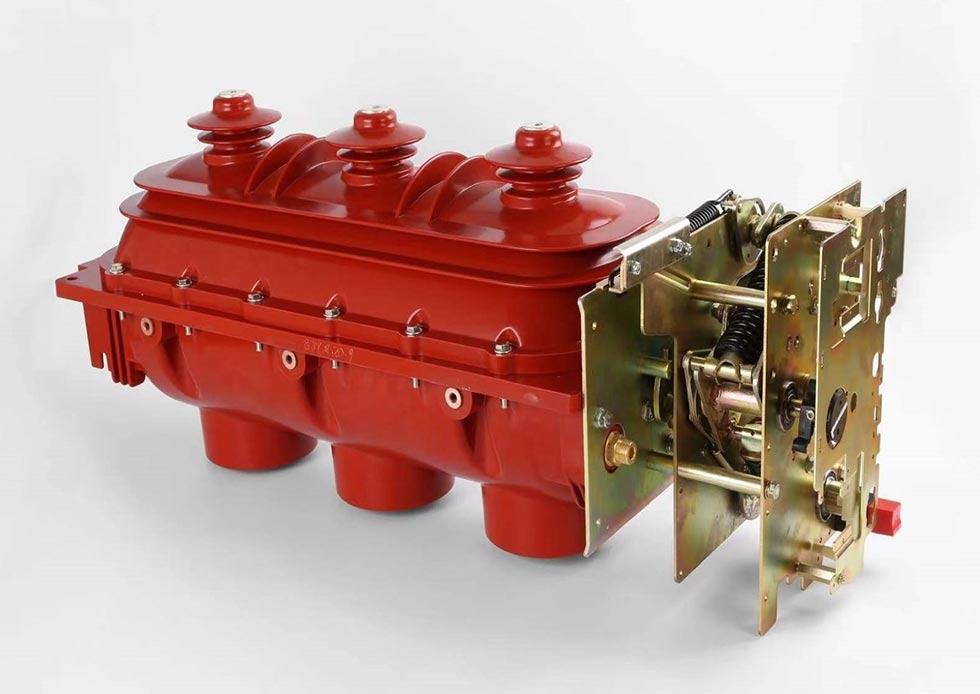

Carcasa superioară și inferioară sunt turnate prin injecție cu rășină epoxidică, formând o cavitate interioară etanșă, umplută cu gaz, care izolează eficient mediul extern. Camera de stingere a arcului cu trei poziții finalizează închiderea, operațiuni de deschidere și împământare pas cu pas prin rotirea unui contact mobil comun, asigurând claritatea stare și funcționare fiabilă. Gazul SF6 are rezistență dielectrică ridicată și performanță excelentă de stingere a arcului, stingând rapid arcul generat în timpul comutării.

2. Etanșare fiabilă și monitorizare a presiunii

Comutatorul de sarcină pentru interior SF6 utilizează un design de etanșare dinamic și static dedicat, oferind o etanșare excelentă performanță și prevenirea scurgerilor de gaz SF6. Un manometru este amplasat vizibil pe cutia mecanismului pentru monitorizare presiunea gazului în timp real, facilitând detectarea în timp util a potențialelor pericole de către operatori.

3. Interblocări de siguranță cuprinzătoare

Între întrerupătorul de sarcină și întrerupătorul de împământare sunt instalate interblocări mecanice fiabile și între întrerupător de împământare și ușa din față (pentru distribuția energiei de tip dulap), prevenind funcționarea greșită și asigurând siguranța personalului și a echipamentelor. Un capac de protecție de egalizare este echipat la capătul de ieșire pentru a îmbunătăți performanta de izolare.

4. Funcționare flexibilă și design care economisește spațiu

Configurația standard include un mecanism de operare manual cu arc; deschidere si inchidere electrica optionala permite controlul de la distanță. Structura sa compactă și amprenta redusă îl fac potrivit pentru clădirile înalte, mici substații și alte aplicații cu spațiu de instalare limitat.

Conditii de utilizare

1. Condiții normale de funcționare

- Temperatura ambianta: -25℃~+40℃
- Altitudine: nu depășește 2000 m
- Umiditate: umiditate relativă medie zilnică <95%, medie lunară <90%; presiunea medie zilnică a vaporilor ≤2,2 kPa, medie lunară ≤1,8kPa

2. Condiții speciale de funcționare

Conform standardului GB/T11022-1999, comutatorul de sarcină pentru interior Sf6 trebuie să funcționeze în condiții normale. Dacă condițiile de funcționare nu sunt îndeplinite (de exemplu, altitudinea care depășește 2000 m, temperatură și umiditate excesive etc.), vă rugăm consultați în prealabil producătorul pentru a asigura funcționarea normală a produsului.

Caz de aplicație în lumea reală

Studiu de caz: Proiectul de distribuție a energiei în metroul urban din China

O linie cheie de metrou necesită comutatoare de sarcină de înaltă tensiune interioare fiabile pentru sistemul său de distribuție a energiei din stație, cerând niveluri ridicate de siguranță, stabilitate și compactitate a echipamentelor. Acest proiect a selectat Usune FLN36-12D model, a cărui structură compactă este potrivită pentru spațiul limitat al metrourilor. Etanșarea sa fiabilă și Performanța de stingere a arcului asigură o funcționare stabilă în mediul subteran umed. De la punerea sa în funcțiune în 2024, a înregistrat zero eșecuri și a primit laude mari de la proprietarul proiectului.

FAQ

Î1: Ce ar trebui să fac dacă manometrul de gaz SF6 de pe comutator arată o citire anormală?

A1: Opriți imediat utilizarea comutatorului pentru a evita deteriorarea echipamentului sau accidentele de siguranță. În primul rând, verificați dacă există scurgeri de gaz. Dacă nu există scurgeri, așteptați să revină temperatura și observați dacă presiunea revine la normal. Dacă acolo este o scurgere sau presiunea nu poate fi restabilită, contactați imediat echipa de service post-vânzare Usune. The producătorul va trimite tehnicieni profesioniști pentru a rezolva problema.

Î2: Comutatorul de încărcare Usune Indoor SF6 poate fi utilizat în medii de peste 2000 m altitudine?

A2: Altitudinea normală de funcționare nu depășește 2000 m. Altitudini mai mari vor afecta performanța izolației. Dacă se utilizează în medii de mare altitudine, consultați în prealabil Usune. Ca furnizor profesionist, putem oferi personalizate soluții și ajustați designul izolației pentru a asigura o funcționare stabilă.

Î3: Cât de des necesită întreținere produsul și care sunt elementele de întreținere de bază?

A3: În condiții normale, se recomandă o întreținere completă la fiecare 1-2 ani. Elementele de bază includ: (1) Verificarea presiunii și etanșării gazului SF6; (2) Verificarea fiabilității interblocării mecanice; (3) Curățarea comutatorului și suprafețele cutiei de mecanisme; (4) Verificarea acurateței indicatoarelor de poziție; (5) Verificarea mecanismului de acționare și adăugând lubrifiant după cum este necesar. Pentru detalii, consultați manualul produsului sau contactați serviciul post-vânzare. Usune oferă, de asemenea, cursuri profesionale de întreținere.

Angajamentul de marcă și serviciul post-vânzare

În calitate de producător și furnizor profesionist de echipamente electrice de înaltă tensiune, Usune a standardizat producția plante din China. Aderând la principiul „Calitate în primul rând, siguranța în primul rând”, toate produsele sunt supuse unei calități riguroase inspecție înainte de a părăsi fabrica, îndeplinind standardele de certificare relevante pentru a asigura autoritatea produsului și fiabilitate.

Oferim servicii complete post-vânzare, inclusiv îndrumări pentru instalare, punere în funcțiune, întreținere și pregătire tehnică. Echipa noastră post-vânzare este formată din tehnicieni profesioniști cu experiență, care răspund prompt la nevoilor și să ofere soluții eficiente. Susținem întotdeauna conceptul de bază „Totul pentru utilizarea în siguranță a electricitate” și colaborați cu utilizatorii pentru a crea un mediu sigur și stabil de distribuție a energiei.
