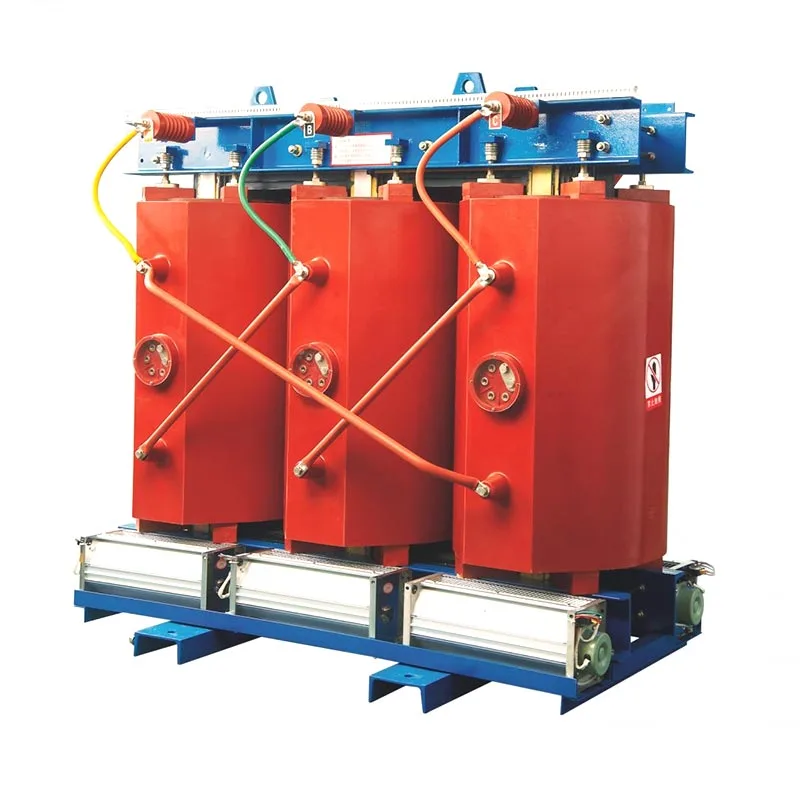

UnTransformator de tip uscat 11kV 1000kVAeste un transformator de distribuție de medie tensiune conceput pentru a transfera energie electrică de la o sursă de 11 kV la o tensiune de utilizare mai mică, menținând în același timp izolarea electrică, stabilitatea tensiunii și distribuția sigură a energiei. Acest ghid explică construcția, principiul de funcționare, specificațiile, aplicațiile, considerațiile de instalare, cerințele de protecție, practicile de întreținere și punctele de achiziție pentru sistemele de alimentare industriale și comerciale.
Un transformator de 1000 kVA oferă o capacitate nominală de putere aparentă de 1000 kilovolt-amperi, în timp ce 11 kV identifică clasa de tensiune primară. Spre deosebire de un transformator cu scufundare în ulei, un transformator de tip uscat utilizează aer ca mediu de răcire și nu se bazează pe ulei izolator mineral. Proiectele din rășină turnată pot oferi o soluție compactă pentru substații interioare, clădiri comerciale, fabrici industriale, instalații legate de date, instalații de energie regenerabilă și alte locații în care comportamentul la incendiu, întreținerea, spațiul și considerentele de mediu sunt importante.
Specificația reală nu ar trebui să fie selectată numai din evaluarea plăcii de identificare. Tensiunea secundară, grupul vectorial, impedanța, nivelul de izolație, materialul înfășurării, creșterea temperaturii, metoda de răcire, protecția carcasei, altitudinea, temperatura ambiantă, încărcarea armonică, condițiile de scurtcircuit și standardele aplicabile influențează proiectarea finală.
UnTransformator de tip uscat 11kV 1000kVAeste un transformator electric trifazat utilizat în mod obișnuit pentru a reduce energia electrică de medie tensiune la o tensiune mai mică, potrivită pentru distribuția în aval și echipamentele electrice. Transformatorul are o putere aparentă nominală de 1000 kVA și o tensiune primară de 11 kV.
Termenultip uscatînseamnă că transformatorul nu folosește ulei izolator lichid ca izolație principală și mediu de răcire. În funcție de design, înfășurările pot fi înfășurate deschise, impregnate sub vid sau încapsulate în rășină. Construcția din rășină turnată este deosebit de comună acolo unde sunt necesare protecție mecanică, rezistență la mediu și dependență redusă de izolația lichidă.
IEC 60076-11 acoperă în mod specific transformatoarele de putere de tip uscat cu cele mai mari tensiuni ale echipamentelor de până la 72,5 kV și cel puțin o înfășurare care funcționează peste 1,1 kV, ceea ce îl face direct relevant pentru multe modele de transformatoare de tip uscat de 11 kV.
11kV indică tensiunea nominală pe partea primară. Nivelul exact de izolație și tensiunea nominală a echipamentului trebuie să fie confirmate din specificațiile proiectului și din standardul aplicabil, mai degrabă decât să fie deduse doar din tensiunea nominală.
1000 kVA este puterea aparentă nominală a transformatorului. Descrie capacitatea de încărcare electrică în condiții de operare specificate, mai degrabă decât să reprezinte o ieșire directă de 1000 kW.
Pentru un sistem trifazat, curentul aproximativ de linie de sarcină completă poate fi calculat folosind:
De exemplu, la 11 kV și 1000 kVA, curentul primar la sarcină completă este de aproximativ52,5A. Curentul secundar depinde de valoarea nominală de joasă tensiune selectată. La 400V, de exemplu, curentul teoretic trifazat la sarcină completă este de aproximativ1.443A. Aceste calcule sunt utile pentru inginerie preliminară, în timp ce selecția finală a cablului, întrerupătorul, barele colectoare și protecția trebuie să urmeze proiectul complet al proiectului.
Performanța unui transformator de tip uscat depinde de proiectarea coordonată a mai multor componente majore. O unitate tipică de 11 kV 1000 kVA include următoarele:
| Componentă | Funcția primară | Considerent important |
|---|---|---|
| Miez magnetic | Oferă calea magnetică pentru transferul de energie | Materialul miezului, proiectarea îmbinărilor și pierderile |
| Înfăşurare HV | Primește alimentarea de 11 kV | Izolație, material conductor, rezistență la impulsuri |
| Înfășurare LV | Oferă ieșirea de joasă tensiune necesară | Tensiunea, capacitatea curentului, creșterea temperaturii |
| Sistem de izolare | Separă electric componentele sub tensiune | Performanță termică, dielectrică, de mediu |
| Încapsulare cu rășină | Protejează înfășurările în modele din rășină turnată | Calitatea turnării, controlul golurilor, performanța termică |
| Sistem de racire | Îndepărtează căldura generată în timpul funcționării | Functionarea si ventilatia AN sau ANAF |
În modelele cu rășină turnată, înfășurările încapsulate în rășină pot oferi o structură de izolație solidă în jurul bobinelor. Construcția finală, totuși, ar trebui evaluată în funcție de condițiile electrice, termice, de mediu și mecanice necesare, mai degrabă decât doar prin construcția din rășină.
Transformatorul funcționează prin inducție electromagnetică. Când o tensiune alternativă de 11 kV este aplicată înfășurării primare, aceasta produce un flux magnetic alternativ în miez. Acest flux magnetic se leagă de înfășurarea secundară și induce o tensiune în funcție de raportul spirelor.
În cazul răcirii cu aer natural, căldura se deplasează din părțile active în aerul din jur prin convecție și radiație. Pentru aplicațiile cu cerințe termice mai mari, se pot adăuga ventilatoare cu aer forțat. Aranjamentul de răcire selectat trebuie să corespundă valorii nominale și mediului de operare specificate pentru transformator.
Un cumpărător ar trebui să solicite o fișă tehnică completă, în loc să cumpere numai conform „11kV 1000kVA”. O specificație tipică de proiect ar trebui să abordeze:
| Parametru | De ce contează |
|---|---|
| Capacitate nominală | Determină puterea aparentă nominală: 1000kVA. |
| Tensiune primară | Trebuie să se potrivească cu rețeaua de medie tensiune reală. |
| Tensiune secundară | Determină compatibilitatea cu echipamentele din aval. |
| Frecvenţă | Valorile comune ale proiectului includ 50 Hz sau 60 Hz. |
| Grup de vectori | Definește deplasarea de fază și conexiunea înfășurării. |
| Impedanta | Influențează reglarea tensiunii și comportamentul curentului de defect. |
| Pierderi | Afectează temperatura de funcționare și consumul de energie pe ciclul de viață. |
| Creșterea temperaturii | Definește condițiile de funcționare termică și cerințele de izolare. |
| Nivel de izolare | Important pentru rezistența dielectrică și coordonarea sistemului. |
| Evaluare carcasă/IP | Protejează transformatorul împotriva riscurilor de contact accidentale și de mediu. |
Specificațiile producătorului publicate arată că transformatoarele de tip uscat de 11 kV de 1000 kVA pot avea valori de pierderi substanțial diferite, materiale de înfășurare, dimensiuni, grupuri de vectori, valori de impedanță și aranjamente de răcire. Prin urmare, acești parametri ar trebui confirmați pentru modelul exact, în loc să presupunem că toate transformatoarele de 1000 kVA sunt echivalente din punct de vedere tehnic.
Tehnologia transformatoarelor de tip uscat este deosebit de utilă atunci când mediul de instalare pune accent pe funcționarea în interior, pe considerente de incendiu, cerințe reduse de izolare a lichidelor sau întreținere simplificată.
IEC 60076-11 abordează, de asemenea, clasele climatice, considerațiile termice și dielectrice legate de altitudine, managementul carcasei, comportamentul la foc și clasificarea seismică, ilustrând de ce condițiile de mediu ar trebui luate în considerare în timpul specificației transformatorului.
Un transformator de tip uscat de 11 kV 1000 kVA poate fi utilizat oriunde un sistem de distribuție de 11 kV are nevoie de un transformator coborâtor de capacitate medie, iar cerințele de instalare sunt compatibile cu tehnologia de tip uscat.
Alegerea unui transformator ar trebui să înceapă mai degrabă cu sistemul electric decât cu catalogul de produse. Următoarea listă de verificare poate ajuta la prevenirea lacunelor în specificații:
Chiar și un transformator bine proiectat poate funcționa slab dacă mediul de instalare nu oferă suficient spațiu liber, ventilație, protecție sau coordonare electrică.
Condițiile de instalare nu sunt doar detalii mecanice. IEC 60076-11 recunoaște în mod specific influența altitudinii și a condițiilor de mediu asupra performanței termice și dielectrice a transformatorului, astfel încât acești parametri ar trebui declarați în etapa de specificare.
Transformatoarele de tip uscat evită în general sarcinile de întreținere legate de ulei, dar necesită totuși inspecții periodice. Frecvența de întreținere trebuie stabilită în conformitate cu instrucțiunile producătorului, condițiile de operare, reglementările locale și criticitatea instalării.
| Zona de inspecție | Ce trebuie verificat |
|---|---|
| Înfăşurări | Contaminare vizibilă, deteriorare, urme anormale de descărcare sau deteriorare. |
| Conexiuni | Starea terminalului, etanșeitatea, semnele de supraîncălzire și starea cablului. |
| Răcire | Canale de aer, ventilație, ventilatoare acolo unde sunt instalate și temperatură anormală. |
| Monitorizarea temperaturii | Citirile senzorilor, alarmele, funcționarea controlerului și tendințele istorice. |
| Mediu | Praf, umiditate, atmosferă corozivă și ventilație din încăpere. |
Una dintre cele mai practice măsuri de întreținere este menținerea curată a suprafețelor de răcire și a căilor de ventilație. Praful excesiv poate reduce transferul de căldură și poate crea condiții de izolare nedorite în timp.
Transformatoarele de tip uscat și imersate în ulei pot îndeplini ambele sarcini de distribuție la medie tensiune, dar caracteristicile lor de construcție și instalare sunt diferite.
| Factor | Tip uscat | Immers în ulei |
|---|---|---|
| Mediu izolator | Sistem de izolare cu aer și/sau solid | Lichid izolator |
| Managementul uleiului | Nu este necesar | Necesar în funcție de proiectare și condiții de funcționare |
| Instalare în interior | Aplicație comună | Depinde de designul local și cerințele de siguranță |
| Considerații de incendiu | Fără sarcină de incendiu cu ulei de transformator | Necesită luarea în considerare a tipului de lichid și a cerințelor de instalare |
| Întreținere tipică | Inspecție, curățare, conexiuni, răcire și monitorizare | Include cerințe de inspecție și întreținere legate de lichide |
Tehnologia adecvată depinde mai degrabă de proiect decât de o regulă universală. Trebuie evaluate profilul de încărcare, spațiul, condițiile de mediu, cerințele de incendiu, locația instalării, costul inițial, considerațiile privind ciclul de viață și reglementările locale.
Pentru achizițiile internaționale, comunicarea tehnică este la fel de importantă ca și prețul cotat. Înainte de a plasa o comandă, cumpărătorii ar trebui să solicite o documentație clară care să acopere configurația exactă a transformatorului.
Documentația tehnică publicată de la producătorii de transformatoare consacrați demonstrează că chiar și transformatoarele care au aceleași valori nominale de 11 kV și 1000 kVA pot diferi în ceea ce privește materialul înfășurării, valorile de pierdere, grupul de vectori, impedanța, sistemul de izolație, dimensiunile și configurația de răcire.
Zhejiang Usune Electric Co., Ltd.poate fi prezentat ca un potențial furnizor pentru clienții care caută soluții personalizate de transformatoare. Pentru o ofertă specifică proiectului, cumpărătorul trebuie să furnizeze parametrii sistemului electric, mediul de instalare, standardele aplicabile, destinația de livrare și orice accesorii necesare sau specificații ale carcasei.
Poate fi potrivit pentru multe aplicații industriale atunci când alimentarea de 11 kV, tensiunea secundară, profilul de sarcină, condițiile de instalare, sistemul de protecție și capacitatea necesară se potrivesc cu proiectul. Calculul sarcinii efective trebuie finalizat înainte de selecție.
Pentru un sistem trifazat de 11 kV, curentul primar teoretic la sarcină maximă este de aproximativ 52,5 A. Proiectarea actuală a sistemului ar trebui să ia în considerare și toleranța transformatorului, condițiile de funcționare, setările de protecție și caracteristicile rețelei.
Tensiunea secundară este specifică proiectului. Configurațiile comune de joasă tensiune includ 400V, 415V și 433V, dar pot fi proiectate și alte tensiuni în funcție de sistemul electric.
Nu neapărat. Multe transformatoare de tip uscat funcționează cu răcire naturală cu aer. Răcirea cu aer forțat poate fi adăugată atunci când proiectarea necesită o capacitate termică crescută sau condiții de operare specifice.
IEC 60076-11:2018 este principalul standard IEC care acoperă în mod specific transformatoarele de putere de tip uscat în domeniul de aplicare definit. Se pot aplica și cerințe suplimentare naționale, regionale, de proiect, de instalare sau de eficiență.
kVA măsoară puterea aparentă, în timp ce kW măsoară puterea activă. Relația depinde de factorul de putere: kW = kVA × factor de putere. Prin urmare, un transformator de 1000kVA nu ar trebui descris automat ca o sursă de energie de 1000kW.
Mulți producători pot configura parametri precum tensiunea secundară, grupul de vectori, materialul de înfășurare, impedanța, domeniul de conectare, carcasa, aranjamentul de răcire, accesoriile și sistemul de monitorizare în funcție de cerințele proiectului. Fiecare personalizare trebuie confirmată în raport cu standardul tehnic aplicabil.
UnTransformator de tip uscat 11kV 1000kVAeste mai mult decât o combinație de cifre de tensiune și capacitate. Performanța sa reală depinde de interacțiunea dintre proiectarea electrică, izolația, managementul termic, construcția bobinajului, pierderile de miez, impedanța, condițiile de mediu, protecție, instalare și întreținere.
Pentru echipele de inginerie și managerii de achiziții, cea mai fiabilă abordare este să începeți cu cerința electrică completă și apoi să solicitați o propunere tehnică detaliată. Compararea pierderilor garantate, a nivelurilor de izolație, a grupului de vectori, a impedanței, a creșterii temperaturii, a dimensiunilor, a testelor, a accesoriilor și a asistenței pentru service vă poate ajuta să vă asigurați că transformatorul selectat se potrivește cu aplicația reală.
Zhejiang Usune Electric Co., Ltd. poate sprijini clienții care evaluează cerințele transformatoarelor uscate de medie tensiune și configurațiile specifice proiectului. Dacă plănuiți o nouă substație, modernizați un sistem de alimentare industrială sau căutați un transformator de 11 kV 1000 kVA pentru un proiect comercial sau de infrastructură,contactaţi-necu tensiunea, capacitatea, frecvența, condițiile de instalare și cerințele tehnice pentru a discuta despre o soluție adecvată pentru transformator.
-
