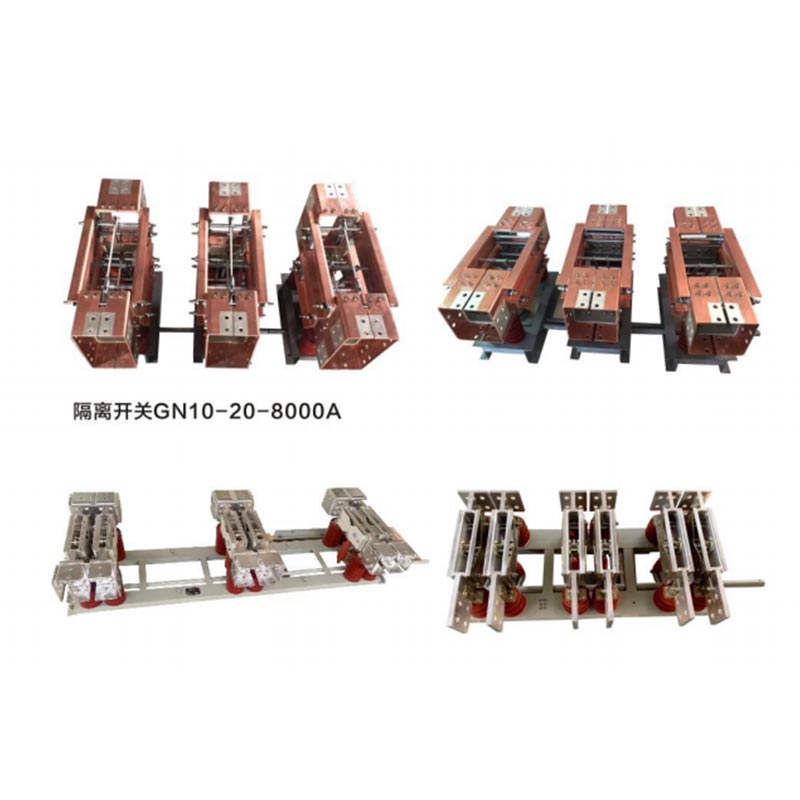

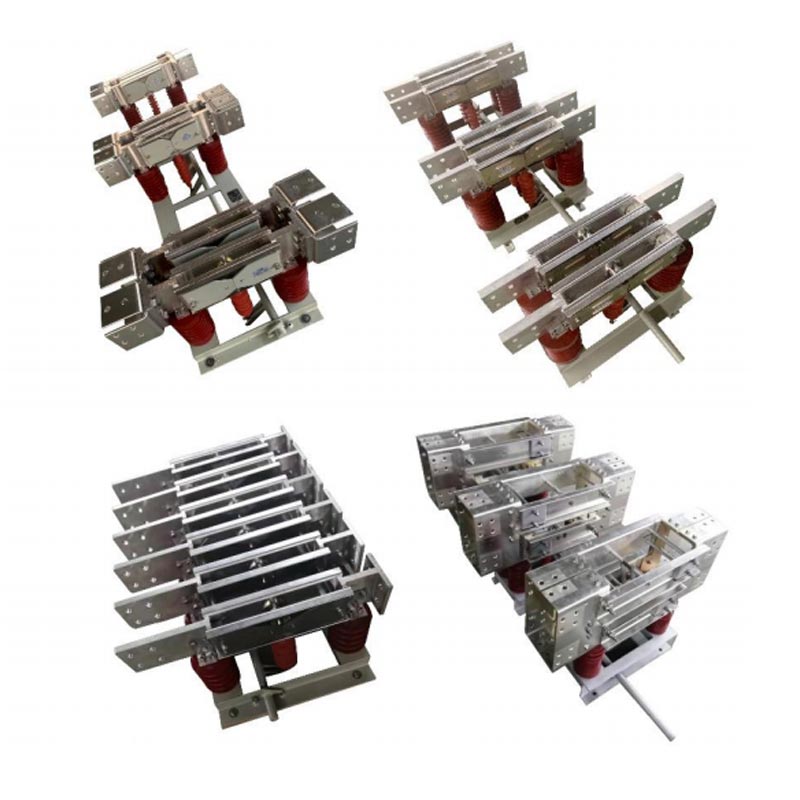

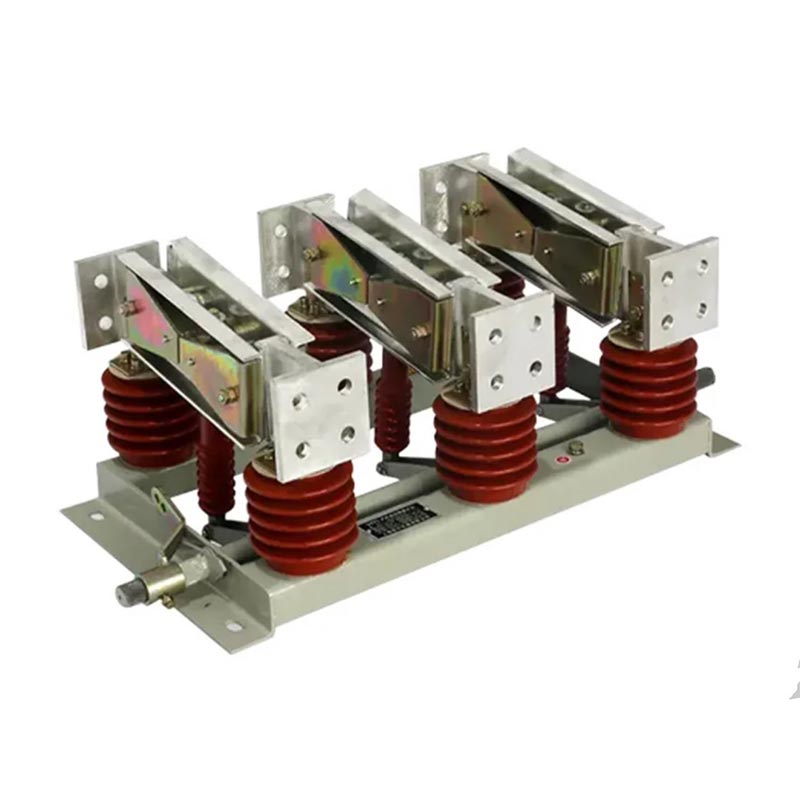

Comutator de izolare a aerului din interior

Comutatorul de izolare a aerului din interior din seria Usune GN este un produs electric de înaltă tensiune dezvoltat independent de Zhejiang Usune Electric Co., Ltd., un furnizor de top de echipamente electrice de înaltă tensiune din China. Integrarea cele mai recente tehnologii interne de cercetare și dezvoltare și procese de producție, este special conceput pentru curent ridicat condițiile de funcționare la prizele generatoarelor din marile centrale electrice și oțelării, umplând golul pieței pt întrerupătoare interioare de înaltă performanță de deconectare de curent ridicat.

Acest comutator are un design structural flexibil, permițându-i să fie asamblat în trei unipolari independenți unități sau configurate ca un dispozitiv integrat cu trei poli pentru a se potrivi diferitelor dispoziții spațiale și cerințe de utilizare, în funcție de necesitățile de instalare a șantierului. Funcția sa de bază este de a oferi o izolare fiabilă a puterii în timpul întreținerea echipamentelor și sistemelor electrice. Prin crearea unei întreruperi clare în circuit, asigură siguranța personalul de întreținere și integritatea echipamentelor, îndeplinind cerințele de bază de izolare de siguranță de înaltă tensiune sisteme de alimentare.

Designul produsului și descrierea modelului

1. Avantajele proiectării structurale

Seria Usune GN adoptă un design structural robust din punct de vedere științific, combinând aspectul compact și convenabil operare. Configurația integrată cu trei poli economisește în mod eficient spațiul de instalare, în timp ce este independentă designul unipolar facilitează întreținerea și înlocuirea individuală, sporind flexibilitatea produsului și mentenabilitatea. Comutatorul folosește materiale conductoare și izolatoare de înaltă calitate, asigurând o conductivitate excelentă îmbunătățind în același timp performanța izolației și durata de viață, îndeplinind cerințele de funcționare stabilă pe termen lung ale medii interioare de înaltă tensiune.

2. Explicația codului modelului

Numerele de model ale comutatorului de izolare a aerului de interior din seria Usune GN respectă regulile de codificare standardizate, făcându-le clare și ușor de înțeles, permițând clienților să aleagă specificația potrivită în funcție de nevoile lor reale. Modelele tipice sunt GN□--20DW/8000--80. Semnificațiile specifice ale fiecărui cod (de la stânga la dreapta) sunt următoarele:

- G: întrerupător (tipul de produs principal, indicând funcția principală a produsului de izolare a puterii)
- N: Tip de interior (indică că produsul este proiectat pentru instalare în interior)
- □: Numărul de serie al designului (diferențiază diferite versiuni de design în cadrul aceleiași serie)
- 20: Tensiune nominală (unitate: kV, indicând cea mai mare tensiune pe care comutatorul o poate suporta stabil)
- D: Comutator cu împământare (prevăzut cu funcție de împământare pentru a asigura descărcarea în siguranță în timpul întreținerii)
- W: tip anti-poluare (performanță anti-poluare îmbunătățită, potrivită pentru medii interioare dure, cu niveluri de poluare)
- 8000: curent nominal (unitate: A, indicând curentul maxim pe care comutatorul îl poate suporta continuu)
- 80: Curent nominal de scurtă durată (unitate: kA, indicând curentul maxim de scurtcircuit pe care comutatorul îl poate rezista intr-un timp specificat)

Parametrii tehnici

Usune aderă la principiul preciziei profesionale; Izolarea aerului interioară seria GN... Comutatorul se laudă parametrii tehnici completi pentru a satisface diverse nevoi în diverse scenarii industriale. Toți parametrii sunt supuși testare și verificare riguroasă din fabrică pentru a asigura conformitatea cu standardele și performanța stabilă a produsului:

- Tensiune nominală: 12kV, 20kV, 35kV (trei specificații pentru a se potrivi diferitelor configurații ale sistemului de alimentare de înaltă tensiune)
- Curent nominal: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (Opt specificații pentru a se potrivi cu curent ridicat condiții la ieșirile generatorului)
- Tip de produs: fără împământare, cu împământare, tip prin perete (trei tipuri pentru a se potrivi diferitelor instalări medii și cerințe funcționale)

Conditii de utilizare

1. Temperatura ambiantă: -50℃~+50℃ (funcționare stabilă în medii cu temperaturi extreme)
2. Altitudine: ≤2000m (adaptabilitatea poate fi îmbunătățită la cerere pentru altitudini ≥2500m)
3. Presiunea vântului: ≤700Pa (echivalent cu viteza vântului ≤34m/s, potrivită pentru medii interioare bine ventilate)
4. Intensitate seismică: ≤8 (rezistă la impacturi moderate de cutremur, asigurând o funcționare stabilă în zone predispuse la cutremur zone)
5. Grosimea gheții: ≤20mm (potrivit pentru medii interioare reci, unde este posibilă înghețarea)
6. Gradul de poluare: Clasa III, IV (design rezistent la poluare, potrivit pentru medii interioare cu mult praf sau poluare chimica)
7. Locație de instalare: fără pericole inflamabile și explozive, coroziune chimică și vibrații severe (condițiile speciale de utilizare pot fi determinate prin negociere între utilizator și producător)

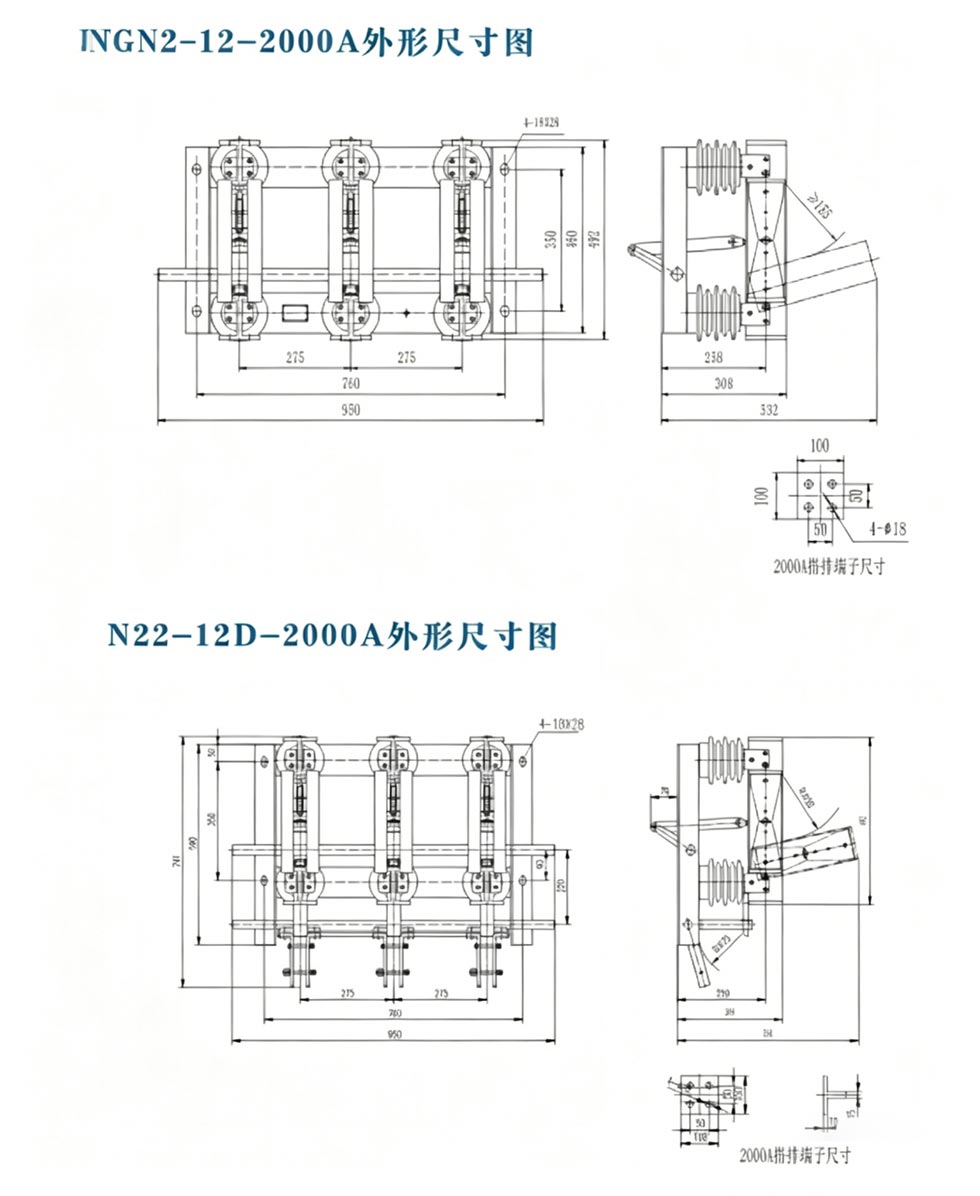

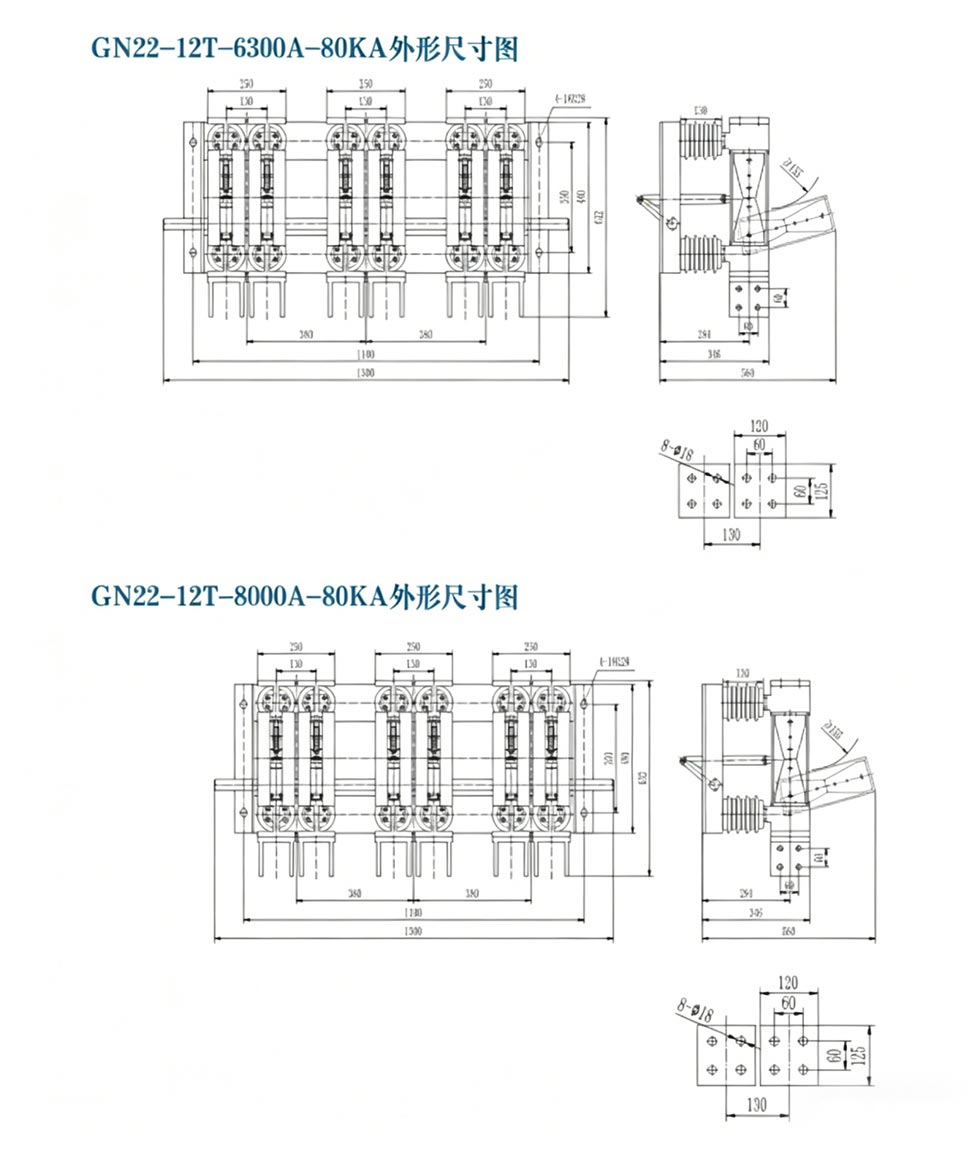

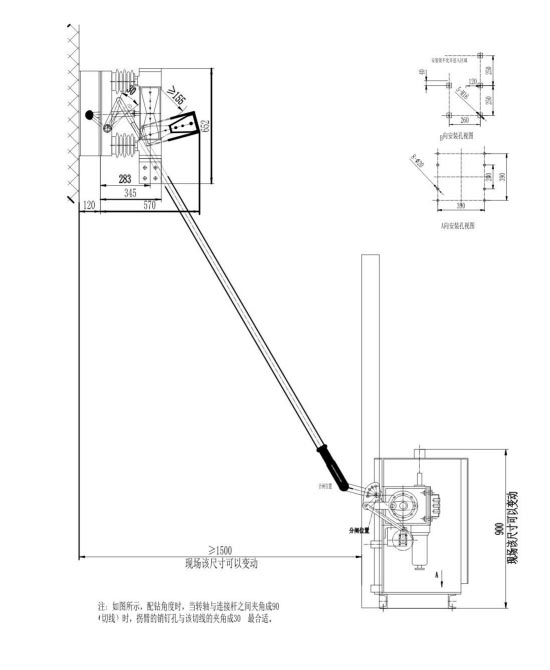

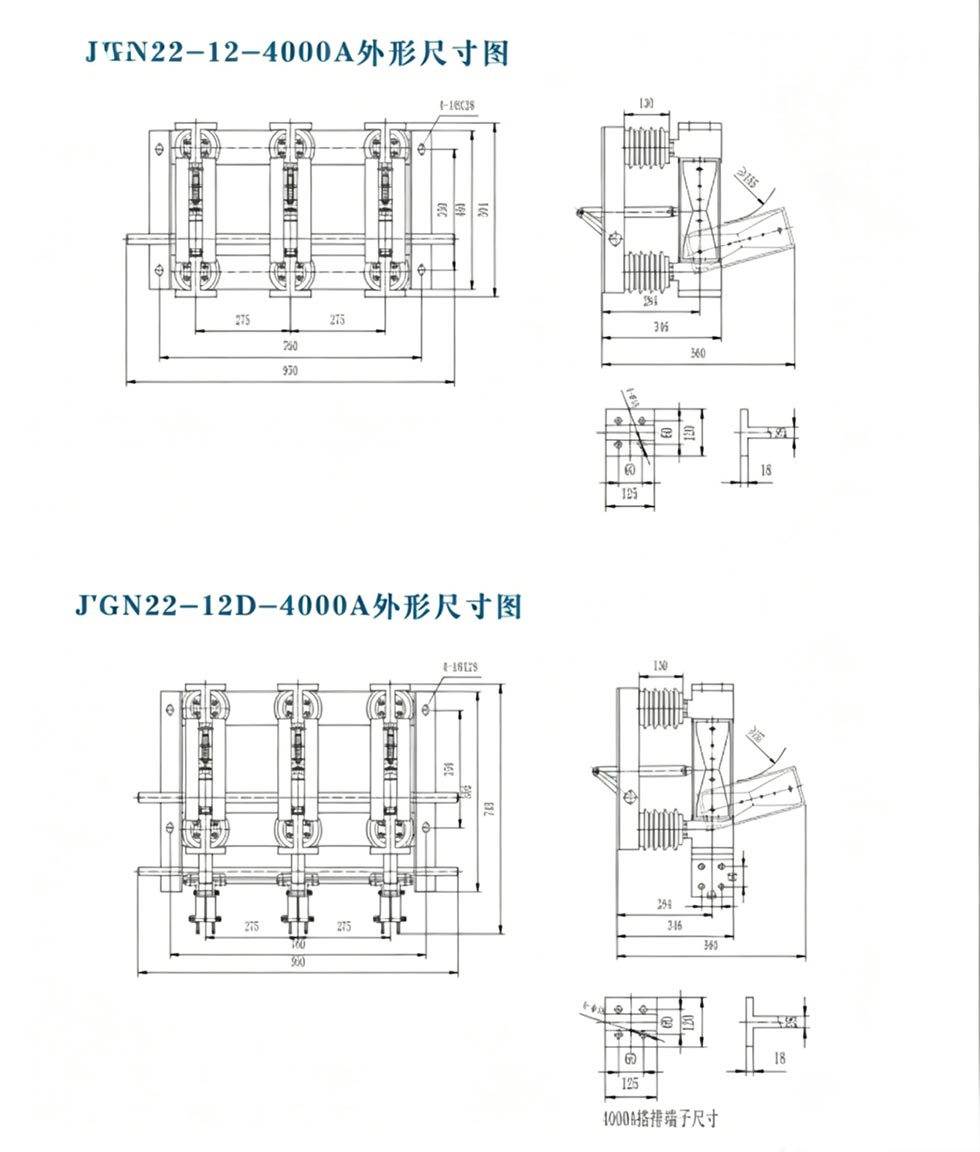

Dimensiunea exterioară

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Caz de aplicație din lumea reală

Studiu de caz: Centrală mare pe cărbune din Shandong, China

O centrală mare pe cărbune din provincia Shandong, China, cu o capacitate instalată de 2×600MW, necesită o întrerupător de curent ridicat la priza generatorului pentru a asigura întreținerea în siguranță a unităților generatoare și a puterii sistem. După investigații și comparații aprofundate, centrala a selectat seria Usune GN 20kV/8000A pentru interior. întrerupător de înaltă tensiune (cu întrerupător de împământare, tip rezistent la poluare). În calitate de producător desemnat, Usune oferă îndrumări personalizate de instalare și servicii post-vânzare. Produsul funcționează stabil de trei ani ani de la implementarea sa în 2023.

În timpul funcționării, comutatorul a rezistat testului de curent ridicat și mediu dur interior (nivel IV de poluare) fără defecte, cum ar fi un contact slab sau deteriorarea izolației. A îndeplinit eficient sarcina de izolare a puterii în timpul întreținerii grupului electrogen, asigurând siguranța personalului de întreținere și funcționarea normală a puterii planta. Clientul recunoaște performanțele produsului și serviciul profesional Usune și a semnat un acord de cooperare pe termen lung cu Usune, desemnându-l ca furnizor de întrerupătoare de deconectare.

FAQ

Î1: Care este funcția de bază a comutatorului de izolare a aerului de interior din seria Usune GN și poate fi folosit pentru a întrerupe curent de sarcină?

A1: Funcția de bază este de a oferi o izolare fiabilă a puterii în timpul întreținerii echipamentelor electrice și sisteme. Prin crearea unei întreruperi clare în circuit, asigură siguranța personalului și a echipamentelor de întreținere. Ea Este important de subliniat faptul că acest produs este un dispozitiv de izolare a puterii, nu un întrerupător de sarcină. Nu se poate să fie utilizat pentru a întrerupe curentul de sarcină sau curentul de scurtcircuit; poate fi acţionat numai când circuitul este descărcat sau după ce curentul de sarcină a fost întrerupt de alte echipamente de comutare.

Î2: Întrerupătorul de izolare a aerului de interior din seria Usune GN poate fi personalizat pentru a îndeplini condițiile specifice de utilizare la fața locului?

A2: Da. În calitate de producător profesionist, Usune posedă capacități complete de cercetare și dezvoltare și personalizare. Pentru utilizatori cu condiții speciale de utilizare (cum ar fi altitudinea ≥2500m, niveluri speciale de poluare sau instalații speciale cerințe de spațiu), ne putem angaja într-o comunicare aprofundată pentru a ajusta designul și parametrii produsului pe baza condiții reale la fața locului, oferind soluții personalizate. Condițiile speciale de utilizare sunt determinate prin negociere între utilizator și producător pentru a se asigura că produsul este potrivit pentru lucrul la fața locului mediul și nevoile reale.
