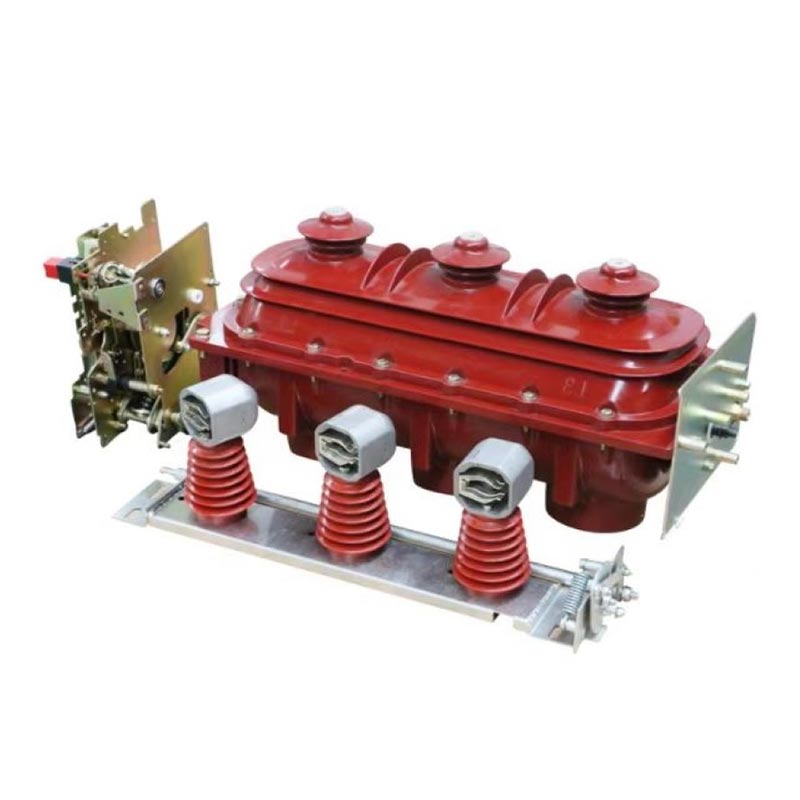

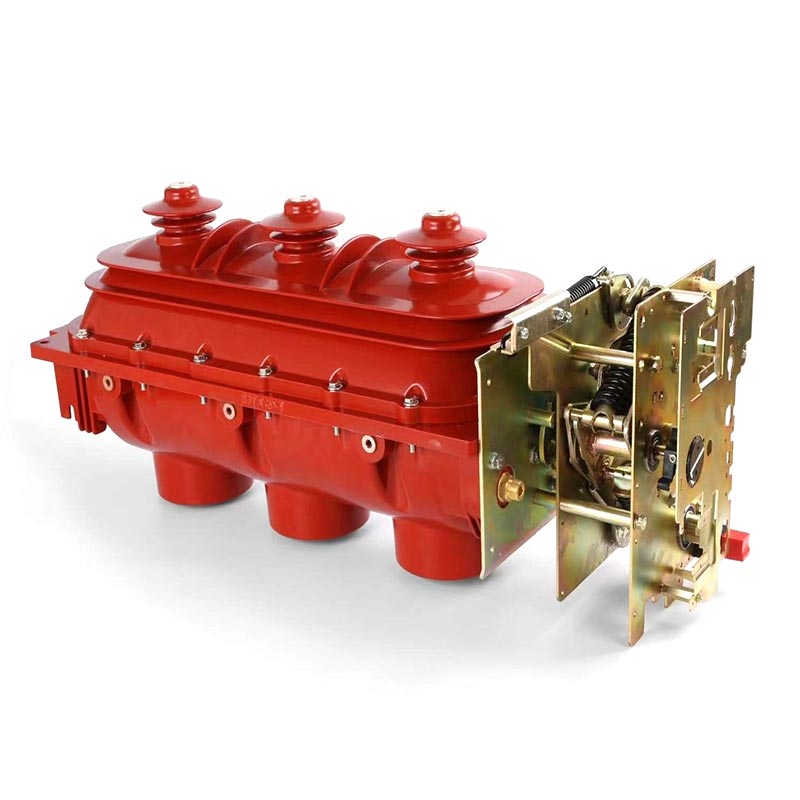

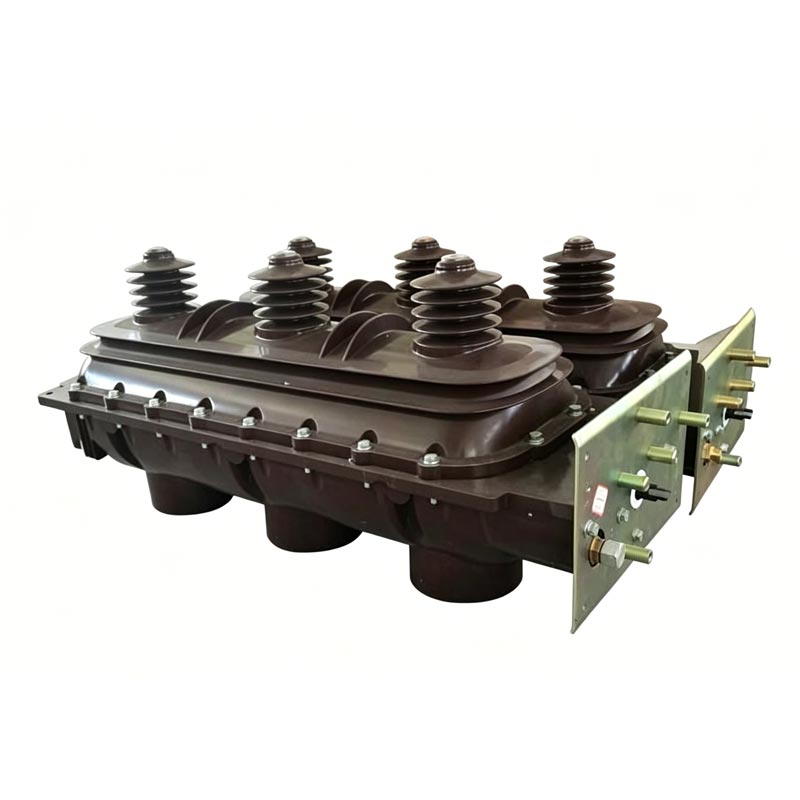

Comutator de întrerupere a sarcinii 24kv 36kv

Seria Usune Indoor 24kV 36kV Load Break Switch FLN36-24kV 36KV este un aparat de comutare de medie tensiune dezvoltat și fabricat independent de Zhejiang Usune Electric Co., Ltd. Această serie este proiectată special pentru aplicații de interior, adaptabil la tensiuni nominale de 24 kV și 36 kV și potrivit pentru inel trifazat AC 50 Hz rețele și sisteme de alimentare cu energie duală radială. Usune, un furnizor profesionist cu rădăcini în China, integrează avansate tehnologie și experiență practică în fiecare produs, asigurându-se că comutatoarele pot gestiona stabil curentul de sarcină și comutarea curentului de suprasarcină, precum și operațiunile de comutare a liniilor lungi fără sarcină, transformatoare fără sarcină, și bănci de condensatoare.

Avantajul principal al acestei serii este flexibilitatea sa: atunci când este utilizat cu siguranțe limitatoare de curent, poate înlocui circuitul întrerupătoare. Comutatorul de sarcină se ocupă de comutarea diferiților curenți de sarcină, în timp ce siguranța limitatoare de curent se ocupă întreruperea curenților mai mari de suprasarcină și scurtcircuit. Acest lucru reduce costul echipamentelor de distribuție a energiei electrice și îmbunătățește siguranța și stabilitatea sistemului de alimentare cu energie, câștigând recunoaștere pe scară largă în industrie.

Principalele caracteristici ale produsului

1. Proiectare structurală avansată

Adoptarea unui design de contact rotativ cu dublă întrerupere, cu trei poziții, poziția de funcționare a comutatorului (închis, deschis, împământat) este clar definit, evitând efectiv operarea greșită și asigurând o comutare precisă și fiabilă; cel designul general de instalare în trei faze oferă o sincronizare bună, mai puține piese și o ajustare convenabilă și instalare, reducând semnificativ dificultatea și timpul de instalare la fața locului.

2. Performanță excelentă de izolare

Comutatorul este sigilat cu carcase superioare și inferioare turnate epoxidic, umplute intern cu gaz SF6 la 0,045–0,07 MPa. SF6 gazul posedă proprietăți excelente de izolare și de stingere a arcului, etanșând complet circuitul principal și circuitul de împământare din carcasă, izolându-l de umiditatea externă, praf și alți contaminanți. Aceasta asigură performanțe stabile de izolare chiar și în medii interioare dure, prevenind defecțiunile de izolație și garantând funcționarea în siguranță a sistemului de alimentare.

3. Performanță ridicată de siguranță

Siguranța se află în centrul designului produsului Usune. În cazul unui arc intern, structura slabă din spate a carcasa se va rupe automat și, simultan, supapa de limitare a presiunii din partea de sus a dulapului se va rupe deschis, expulzând gazul de suprapresiune în afara dulapului, prevenind eficient explozia dulapului și protejând siguranța operatorilor la fața locului și a echipamentelor din jur. Acest design a trecut mai multe teste de siguranță, este conform cu standarde internaționale de siguranță și oferă protecție fiabilă pentru operațiunile de distribuție a energiei.

4. Funcționare flexibilă și fiabilă

Comutatorul de întrerupere a sarcinii de interior 24kV 36kV acceptă atât modurile de funcționare manuală, cât și cele electrice, selectabile în funcție de cerințele reale ale site-ului. Este convenabil și fiabil de operat, cu o structură mecanică simplificată și performanță stabilă, adaptabilă la operațiuni frecvente de comutare. Adoptând un design fără întreținere, se laudă cu o lungă durată durata de viață, cu o durată de viață mecanică de până la 2000 de cicluri, reducând costurile ulterioare de întreținere și volumul de lucru.

Parametrii tehnici

Conditii de utilizare

Pentru a asigura o funcționare stabilă și fiabilă, întrerupătorul de întrerupere a sarcinii Usune Indoor 24kV 36kV trebuie utilizat sub urmând condiții (pe baza experienței reale de aplicare în China și la nivel global):

(a) Altitudine: nu depășește 1000 de metri;
(b) Temperatura ambiantă: limită superioară +40℃, limita inferioară -25℃;
(c) Umiditate relativă: medie zilnică ≤95%, medie lunară ≤90%;
(d) Nu există gaze corozive semnificative, gaze inflamabile sau poluare cu vapori de apă în aerul înconjurător;
(e) Nu există vibrații frecvente sau severe.

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Caz de aplicație din lumea reală

Studiu de caz: Proiectul de distribuție a energiei rezidențiale urbane Hangzhou, China

O zonă rezidențială mare din Hangzhou, China, avea cerințe ridicate pentru eficiență energetică, siguranță și stabilitate camerele sale interioare de distribuție a energiei electrice. Proiectul a selectat 20 de întrerupătoare de întrerupere a sarcinii de interior Usune de 24 kV (FLN36-24kV serie) pentru a gestiona comutarea sarcinii și protecția sistemului de alimentare cu energie rezidențială. În calitate de furnizor desemnat pentru acest proiect, Usune a oferit îndrumări personalizate de instalare și servicii post-vânzare. Fabrica riguros a testat fiecare produs înainte de expediere pentru a asigura conformitatea cu cerințele tehnice ale proiectului. Din moment ce ei punerea în funcțiune în 2023, întrerupătoarele au funcționat stabil, fără defecte de izolație sau defecțiuni, eficient asigurarea unei surse de alimentare stabile pentru peste 5.000 de gospodării. Echipa de proiect a apreciat foarte mult performanța produsului și serviciile profesionale ale lui Usune.

FAQ

Î1: Întrerupătorul de întrerupere a sarcinii Usune Indoor 24kV 36kV poate fi folosit singur pentru a întrerupe curentul de scurtcircuit?

A1: Nu. Comutatoarele de sarcină sunt utilizate în principal pentru comutarea curenților de sarcină și a curenților de suprasarcină, precum și pentru conectarea și deconectarea liniilor lungi descărcate, a transformatoarelor descărcate și a băncilor de condensatoare. Ei nu pot în mod independent întrerupe curentii de scurtcircuit. Pentru a gestiona curenții de scurtcircuit, întrerupătoarele de sarcină pot fi combinate cu sigurante limitatoare de curent. Siguranțele de limitare a curentului se ocupă de întreruperea unei suprasarcini mai mari și a scurtcircuitului curenți, iar această combinație poate înlocui întreruptoarele, oferind o protecție completă pentru sursa de alimentare sistem. Acest design, optimizat de Usune pe baza unor ani de experiență profesională, echilibrează costul și siguranța.

Î2: Ce ar trebui făcut dacă presiunea gazului SF6 a comutatorului de sarcină este prea scăzută?

A2: Gazul SF6 din comutatoarele de sarcină de interior de 24 kV și 36 kV Usune este etanșat într-o carcasă turnată epoxidic. Standardul presiunea este de 0,045–0,07 MPa. Presiunea scăzută va afecta izolarea comutatorului și performanța de stingere a arcului electric. Utilizatori ar trebui să verifice mai întâi dacă există scurgeri de gaz. Dacă se găsește o scurgere, contactați imediat echipa de post-vânzare Usune. Ca a producător profesionist, Usune oferă servicii experte de detectare și reparare a scurgerilor de gaz. După eliminarea scurgerii, Gazul SF6 trebuie completat la presiunea standard pentru a se asigura că comutatorul funcționează normal. Este recomandat pentru a verifica regulat presiunea gazului în timpul utilizării zilnice.
