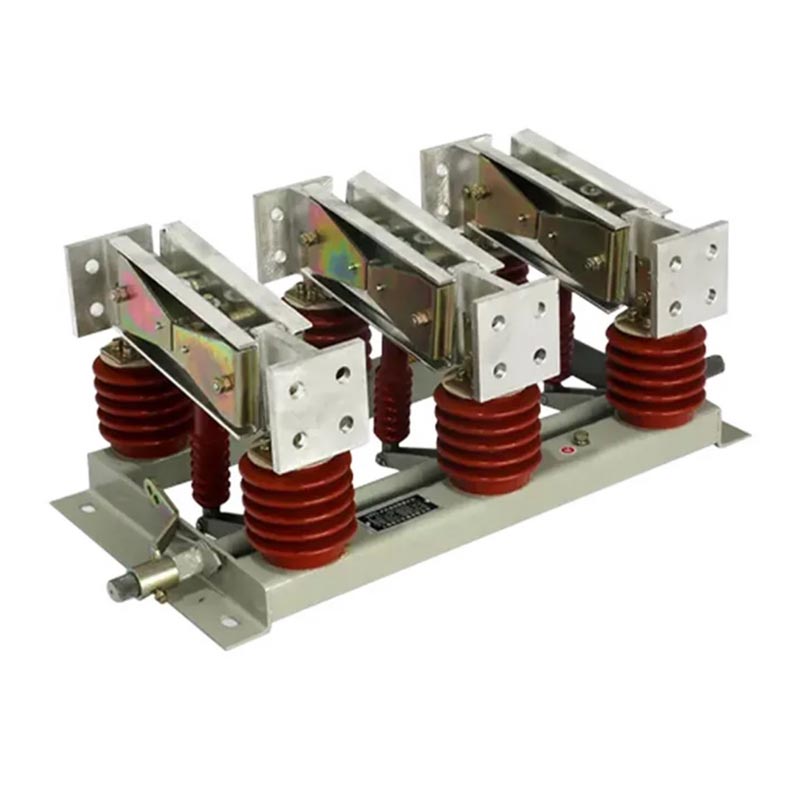

Întrerupător de izolare de tip interior

Întrerupătorul de izolare de tip interior din seria GN este un dispozitiv de comutare fără sarcină conceput special pentru interior sisteme de înaltă tensiune. Realizează deconectarea fizică a puterii prin furnizarea unui decalaj vizibil de izolare, făcându-l un dispozitiv esențial pentru întreținerea în siguranță a echipamentelor și sistemelor electrice.

Caracteristici structurale

1. Design modular: Compus din trei unități independente unipolare, care pot fi combinate flexibil într-un poli tripolar structura integrata, adaptabila la diverse scenarii de instalare.

2. Sistem de conductivitate de curent ridicat: Utilizează contacte din aliaj de cupru de înaltă rezistență, oferind o conductivitate excelentă și stabilitate termică, capabilă să reziste la funcționare pe termen lung cu curenți de până la 10.000 A.

3. Performanță de izolație fiabilă: Echipat cu izolatori anti-poluare de înaltă calitate, potriviti pentru Clasa III și IV medii de poluare.

4. Întrerupător de împământare opțional: Unele modele integrează un întrerupător de împământare, realizând o împământare sigură a izolației circuitului și sporirea siguranței operaționale.

Descrierea modelului

Standarde aplicabile

În calitate de furnizor profesionist de echipamente electrice de înaltă tensiune, Usune aderă strict la nivel național și industrial standarde pentru a asigura calitatea și siguranța produsului:

- GB 1985-2014 „Deconectatoare de înaltă tensiune AC și întrerupătoare de împământare”
- GB/T 11022-2011 „Cerințe tehnice comune pentru standardele aparatelor de comutare și de comandă de înaltă tensiune”
- DL/T 486-2010 „Condiții tehnice de comandă pentru întrerupătoare de înaltă tensiune AC și întrerupătoare de împământare”
- DL/T 593-2006 „Cerințe tehnice pentru aparatura de comutare și control de înaltă tensiune”

Parametrii tehnici

1. Specificații de tensiune și curent

- Tensiuni nominale: 12kV, 20kV, 35kV
- Curent nominal: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Curent nominal de rezistență de scurtă durată: Maxim 80kA

2. Categorii de produse

- După funcție: fără împământare, cu împământare unică, tip prin perete
- După metoda de funcționare: manual, electric (opțional)

Conditii de utilizare

Comutatorul de izolare de tip interior este potrivit pentru medii industriale dure și are o adaptabilitate largă:

1. Temperatura ambiantă: -50℃ ~ +50℃
2. Altitudine: ≤2000m (Altitudinea ≥2500m poate fi personalizată pentru a îmbunătăți adaptabilitatea)
3. Presiunea vântului: ≤700Pa (echivalent cu viteza vântului ≤34m/s)
4. Intensitate seismică: ≤8
5. Grosime glazură: ≤20mm
6. Nivel de poluare: Clasa III, IV
7. Mediu de instalare: Fără pericole inflamabile sau explozive, fără coroziune chimică și fără vibrații severe

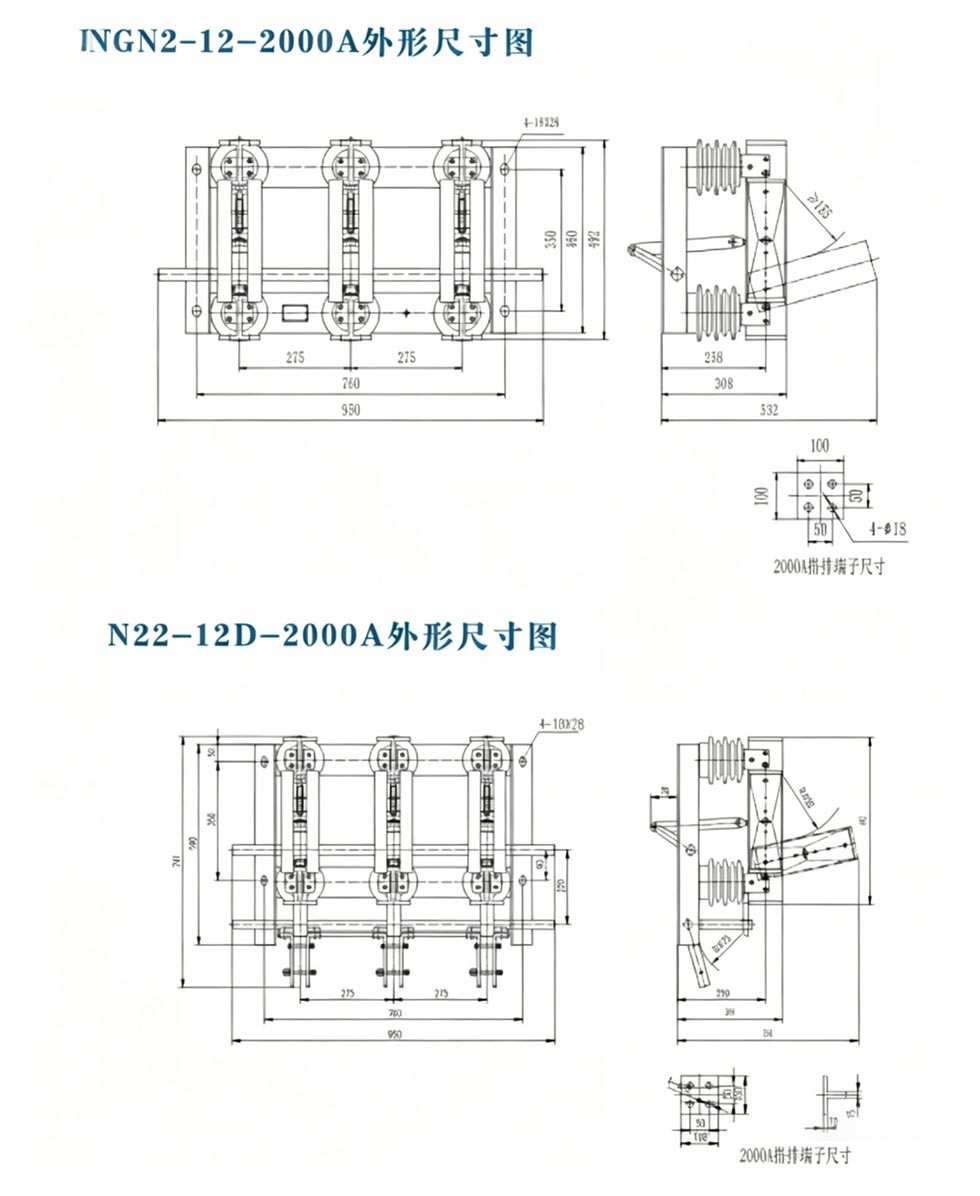

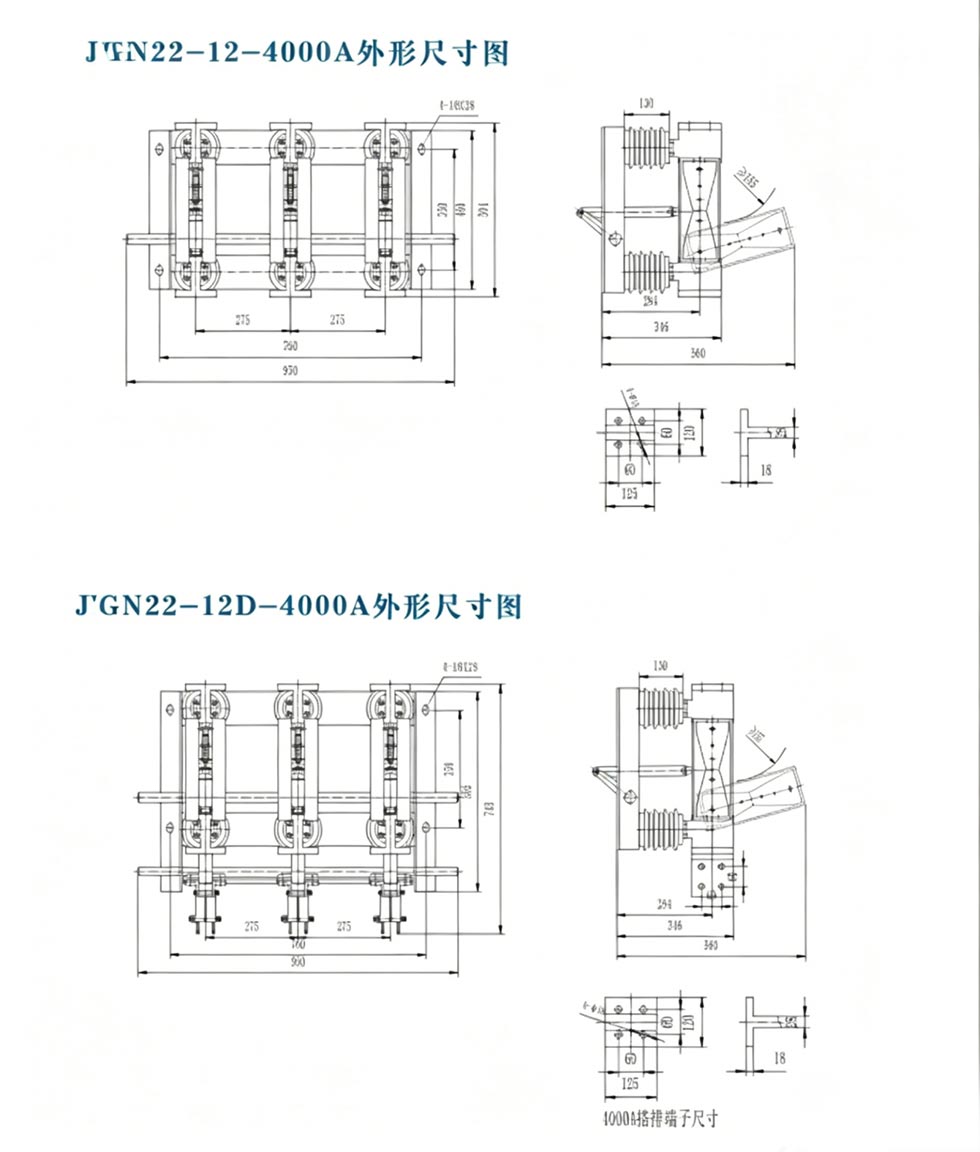

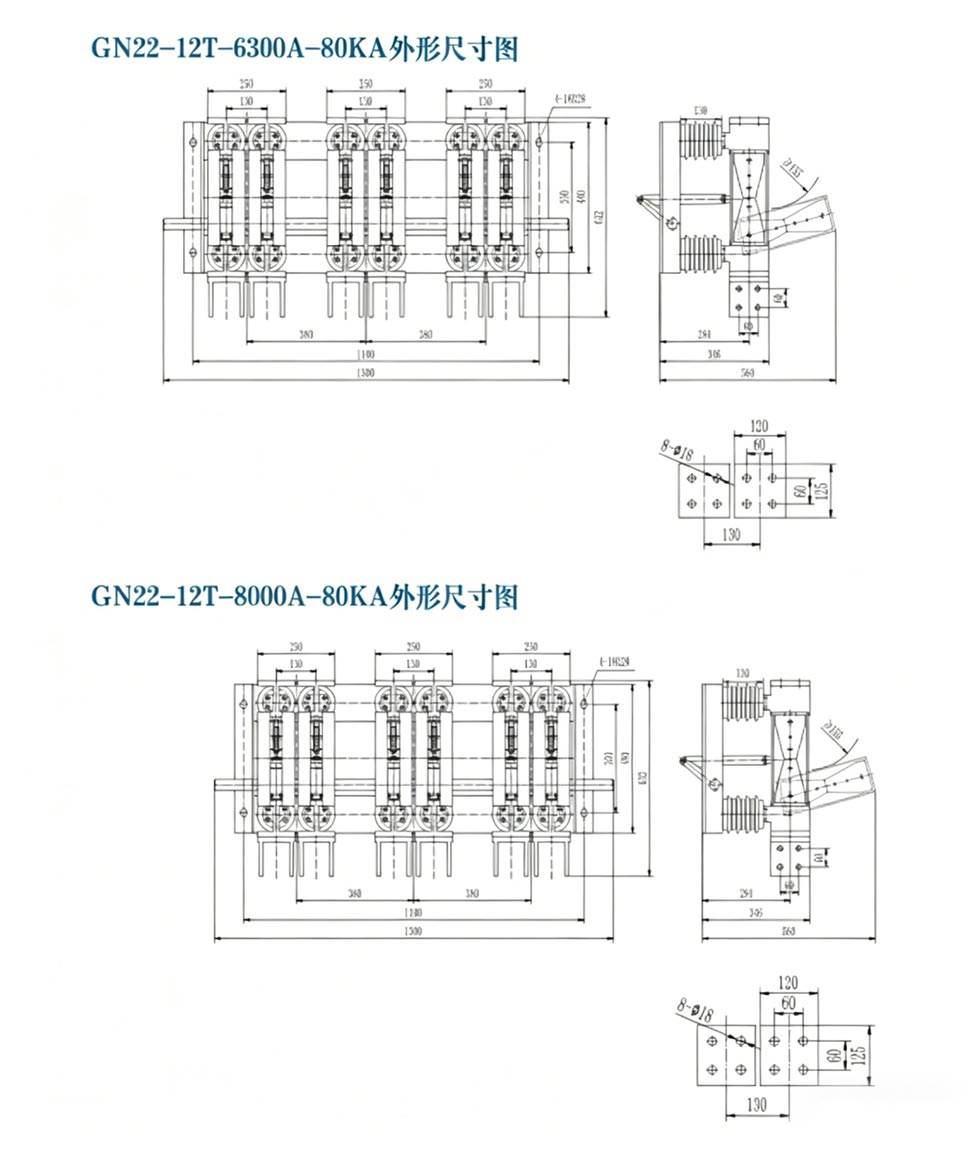

Dimensiunea exterioară

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Aplicație practică

Caz: O fabrică mare de oțel din estul Chinei trebuia să-și echipeze sistemul de ieșire a generatorului de 20 kV cu izolație de curent ridicat echipamente. Mediul plantei era aspru (praf ridicat, poluare clasa IV) și avea cerințe mari de curent (8000A), impunând cerințe stricte privind fiabilitatea echipamentelor. În cele din urmă, fabrica a selectat Usune Separator GN□-20DW/8000-80. Motivele principale au fost designul său rezistent la poluare, adaptabilitatea la clasa IV medii poluante, curent nominal de 8000 A care se potrivește cu sarcina de ieșire a generatorului și întrerupător de împământare integrat asigurarea sigurantei intretinerii. De la punerea în funcțiune în 2023, echipamentul a funcționat stabil timp de peste doi ani, asigurand o izolare fiabila in timpul intretinerii lunare, eliminand riscul de electrocutare. The izolatoarele rezistente la poluare nu prezintă urme evidente de îmbătrânire sau de descărcare, reducând semnificativ întreținerea frecvența și costurile, demonstrând că întrerupătorul de deconectare din seria Usune GN este o alegere ideală pentru sarcini grele. sisteme de alimentare industriale.

FAQ

Î1: Care este diferența de bază dintre un întrerupător și un întrerupător de sarcină?

A1: Un întrerupător este un dispozitiv de comutare fără sarcină, fără capacitate de stingere a arcului; este doar obișnuit izolați circuitul după ce întrerupătorul de circuit deconectează sarcina. Un comutator de sarcină poate deconecta o anumită sarcină curent. Separatorul din seria GN oferă un spațiu de izolare vizibil, asigurând siguranță absolută în timpul întreținere.

Î2: Întrerupătorul de izolare de tip interior din seria GN poate funcționa normal în zone la altitudine mare (≥2500m)?

A2: Da. Modelul standard este potrivit pentru altitudini ≤2000m. Pentru altitudini ≥2500m, Usune poate îmbunătăți izolația și performanța mecanică în funcție de nevoile utilizatorului pentru a asigura funcționarea stabilă a echipamentului.

Î3: Ce întreținere este necesară pentru întrerupătoarele de deconectare din seria GN?

A3: Întreținerea regulată include: (1) Verificarea izolatoarelor pentru fisuri și urme de descărcare; (2) Testarea presiunii de contact și temperatura (≤70℃ la curent nominal); (3) Verificarea integrității întrerupătorului de împământare și a dispozitivului de interblocare; (4) Ungerea regulată a mecanismului de acționare. Întreținerea corespunzătoare poate garanta o durată de viață de 20-30 de ani.

Comutatorul de izolare de tip interior din seria Usune GN combină tehnologia avansată, performanța fiabilă și larg adaptabilitate, făcându-l produsul preferat pentru centralele mari, oțelării și sistemele de alimentare industriale. Ca un producător de frunte în industria electrică de înaltă tensiune din China, Zhejiang Usune Electric Co., Ltd., bazându-se pe echipa sa profesionistă de cercetare și dezvoltare, sistemul strict de control al calității și o experiență bogată în proiect, oferă utilizatorilor produse de înaltă calitate și soluții personalizate. Fie pentru proiecte noi sau pentru modernizarea echipamentelor, acesta poate oferi siguranță, protecție stabilă și eficientă de izolare a puterii.
