Un sistem de distribuție de medie tensiune se află între rețeaua de transport și utilizatorul final. Funcționează la tensiuni de la 3 kV la 40,5 kV și transportă puterea care alimentează fabricile, clădirile comerciale și cartierele rezidențiale. Când apare o defecțiune la acest sistem, curentul de defecțiune poate ajunge la zeci de mii de amperi. Dispozitivul care întrerupe acest curent esteÎntrerupător de circuit de înaltă tensiune pentru interior. Spre deosebire de un întrerupător de ulei sau SF6, întrerupătorul de circuit în vid utilizează un întrerupător de vid sigilat pentru a stinge arcul. Acest design oferă funcționare fără întreținere, durată de viață mecanică lungă și dimensiuni compacte, făcându-l alegerea dominantă pentru aparatele de comutare de medie tensiune de interior. Pentru managerii de achiziții, înțelegerea modului în care întrerupătorul de circuit în vid protejează sistemul de distribuție este esențială pentru specificarea echipamentului potrivit.
Acest ghid este scris pentru cumpărătorii care sunt responsabili pentru aprovizionarea întreruptoarelor de circuit de înaltă tensiune pentru interior pentru sistemele de distribuție de medie tensiune. Vom explica mecanismul de protecție, rolul întreruptorului în vid, mecanismul de funcționare, coordonarea cu relee de protecție și criteriile de selectare a unui furnizor. De asemenea, vom furniza parametrii detaliați ai produsului de la fabrica noastră de la Zhejiang Usune Electric Co., Ltd. Indiferent dacă construiți o nouă substație, actualizați o gamă existentă de aparate de distribuție sau găsiți întreruptoare de schimb, acest ghid vă va ajuta să luați o decizie informată care să asigure siguranța și fiabilitatea sistemului dvs. de distribuție.
Un întrerupător de circuit de înaltă tensiune de interior îndeplinește trei funcții esențiale într-un sistem de distribuție de medie tensiune. În primul rând, transportă curentul normal de sarcină în mod continuu, fără pierderi semnificative sau încălzire. În al doilea rând, întrerupe curentul de defect atunci când apare un scurtcircuit sau o eroare la pământ, izolând secțiunea defectată de restul sistemului. În al treilea rând, oferă un mijloc de comutare a circuitului pentru întreținere, transfer de sarcină sau reconfigurare a sistemului. Aceste funcții pot suna simple, dar sunt îndeplinite în condiții solicitante. Întrerupătorul trebuie să întrerupă curenții de defect care pot ajunge la 40 kA la tensiuni de până la 40,5 kV. Trebuie să facă acest lucru în decurs de 50 până la 80 de milisecunde, înainte ca defecțiunea să poată provoca daune larg răspândite. Și trebuie să funcționeze fiabil după mii de operațiuni. Tabelul de mai jos rezumă funcțiile întreruptorului într-un sistem de distribuție.
| Funcţie | Descriere | Beneficii pentru sistemul de distribuție |
| Purtare continuă a curentului | Transportă curent de sarcină normală fără pierderi semnificative | Asigură livrarea eficientă a energiei |
| Întreruperea curentului de eroare | Întrerupe scurtcircuit și defecțiuni la pământ | Previne propagarea defecțiunilor și deteriorarea echipamentului |
| Comutare pentru întreținere | Oferă un mijloc de a izola circuitul | Permite întreținere în siguranță și reduce timpul de nefuncționare |
| Reconfigurarea sistemului | Permite comutarea sau oprirea circuitului | Oferă flexibilitate operațională pentru rețea |
| Izolare greșită | Limitează impactul unei defecțiuni la secțiunea afectată | Păstrează alimentarea cu energie a secțiunilor sănătoase |
LaZhejiang Usune Electric Co., Ltd.,fabrica noastră produce întrerupătoare de circuit de înaltă tensiune pentru interior pentru sisteme de distribuție de medie tensiune la tensiuni de la 12 kV la 40,5 kV. Ne proiectăm întreruptoarele pentru a îndeplini cele mai exigente cerințe de curent de defect și comutare. Echipa noastră de ingineri lucrează cu utilități și contractori EPC pentru a specifica întrerupătorul potrivit pentru fiecare aplicație de distribuție.
Întrerupătorul cu vid este inima întreruptorului de circuit de vid de înaltă tensiune pentru interior. Este un plic sigilat din ceramică sau sticlă care conține o pereche de contacte într-un mediu de vid înalt. Când contactele se separă pentru a întrerupe o eroare, se formează un arc. În vid, arcul nu este o descărcare de gaz ca în aer sau SF6. În schimb, este un arc de vapori metalic care este susținut de vaporizarea materialului de contact. Întrerupătorul cu vid stinge arcul prin condensarea rapidă a vaporilor de metal înapoi pe suprafețele de contact și scuturile din jur. Mediul de vid oferă, de asemenea, rezistență dielectrică extrem de ridicată, ceea ce împiedică reînceperea arcului după stingerea acestuia. Tabelul de mai jos rezumă procesul de stingere a arcului într-un întrerupător în vid.
| Etapă | Ce se întâmplă | Rezultat |
| Separarea contactului | Partea de contacte, forme de arc | Curentul de defect continuă să curgă |
| Arc de vapori de metal | Arcul arde în vapori de metal din contacte | Arcul este susținut până la curentul zero |
| Actualul Zero | Curentul AC traversează în mod natural zero | Arcul se stinge momentan |
| Condensarea vaporilor | Vaporii de metal se condensează pe scuturi | Rigiditatea dielectrică se recuperează rapid |
| Recuperare dielectrică | Gapul de vid redobândește izolația | Arcul nu se poate reconecta, circuitul este întrerupt |
În fabrica noastră, folosim întrerupătoare cu vid de la producători de renume, care sunt testate conform standardelor IEC relevante. Verificăm integritatea în vid a fiecărui întrerupător înainte de asamblare. Întreruptoarele noastre sunt testate pentru a le verifica capacitatea de întrerupere și performanța de recuperare dielectrică. Scopul nostru este să oferim clienților noștri întrerupătoare care întrerup defecțiunile în mod fiabil pe toată durata de viață.
Mecanismul de acționare este componenta care deschide și închide contactele întrerupătorului de vid. Trebuie să furnizeze forța și viteza necesare pentru a separa contactele în timpul de deschidere specificat. Dacă mecanismul este prea lent, arcul va persista mai mult decât este necesar, iar defecțiunea nu va fi înlăturată la timp. Dacă mecanismul este prea slab, este posibil ca contactele să nu se separe complet și arcul se poate reînchide. Mecanismul de acționare trebuie să fie, de asemenea, fiabil pe parcursul a mii de operațiuni, deoarece întrerupătorul poate sta inactiv luni de zile și apoi poate fi chemat să funcționeze. Cele mai comune tipuri de mecanisme de acționare pentru întrerupătoarele de circuit de vid de interior sunt mecanismele cu arc și actuatoarele magnetice. Mecanismele cu arc stochează energia într-un arc și o eliberează pentru a deschide sau închide întrerupătorul. Actuatoarele magnetice folosesc o bobină electromagnetică pentru a antrena contactele. Tabelul de mai jos compară aceste mecanisme.
| Tipul mecanismului | Principiul de funcționare | Avantaje | Aplicație tipică |
| Mecanism de primăvară | Energie stocată primăvara | Fiabil, dovedit, întreținere redusă | Aparatură de distribuție standard |
| Actuator magnetic | Acționare electromagnetică a bobinei | Mai puține părți în mișcare, control precis | Aparatură compactă, funcționare frecventă |
La Zhejiang Usune Electric Co., Ltd., fabrica noastră utilizează mecanisme cu arc pentru produsele noastre standard de întrerupător de circuit de înaltă tensiune pentru interior, datorită fiabilității dovedite și cerințelor reduse de întreținere. Oferim, de asemenea, opțiuni de acționare magnetică pentru aplicații care necesită funcționare frecventă sau dimensiuni compacte. Testăm mecanismul de acționare al fiecărui întrerupător pentru a verifica timpii de deschidere și închidere și rezistența sa mecanică.
Întrerupătorul de circuit de vid de înaltă tensiune de interior nu funcționează izolat. Face parte dintr-o schemă de protecție care include relee de protecție, transformatoare de curent și transformatoare de tensiune. Releele detectează defecțiunea și trimit un semnal de declanșare la întrerupător. Transformatoarele de curent oferă releului o replică redusă a curentului primar. Întrerupătorul se deschide apoi pentru a elimina defecțiunea. Coordonarea dintre releu și întrerupător este critică. Releul trebuie să funcționeze în timpul de deschidere al întreruptorului, iar întrerupătorul trebuie să se deschidă înainte ca defecțiunea să provoace daune. Tabelul de mai jos rezumă parametrii de coordonare.
| Componentă | Funcţie | Cerința de coordonare |
| Transformator de curent | Scala curentul primar pentru releu | Precizie în clasa de protecție |
| Releu de protectie | Detectează defecțiunea, trimite semnalul de declanșare | Timp de funcționare în timpul de curățare întrerupător |
| Breaker | Se deschide pentru a elimina defecțiunea | Timp de deschidere în timpul coordonării releului |
| Dispozitiv în amonte | Protecție de rezervă | Marja de selectivitate cu întrerupător în aval |
La fabrica noastră, oferim datele orelor de deschidere și de închidere pentru produsele noastre de întrerupător de circuit de înaltă tensiune pentru interior, astfel încât clienții noștri să poată efectua studiul de coordonare. De asemenea, oferim suport tehnic pentru a ajuta clienții noștri să verifice dacă întrerupătorul se coordonează corect cu releele lor de protecție. Scopul nostru este să ne asigurăm că schema de protecție funcționează conform intenției.
Când cumpărați un întrerupător de circuit de înaltă tensiune pentru interior pentru un sistem de distribuție de medie tensiune, mai multe specificații sunt critice. Acestea includ tensiunea nominală, curentul nominal, curentul de rupere în scurtcircuit, timpul de întrerupere, rezistența mecanică și tipul mecanismului de acționare. Tensiunea nominală trebuie să corespundă sau să depășească tensiunea sistemului. Curentul nominal trebuie să depășească curentul maxim de sarcină. Curentul de întrerupere în scurtcircuit trebuie să depășească curentul maxim de defect la punctul de instalare. Timpul de întrerupere trebuie să fie suficient de scurt pentru a menține stabilitatea sistemului. Rezistența mecanică trebuie să fie suficientă pentru numărul așteptat de operații. Mecanismul de acționare trebuie să fie fiabil și ușor de întreținut. Tabelul de mai jos rezumă aceste specificații.
| Caietul de sarcini | Gama tipică | Importanţă |
| Tensiune nominală | 12 kV - 40,5 kV | Trebuie să se potrivească cu tensiunea sistemului |
| Curent nominal | 630 A - 4.000 A | Trebuie să depășească curentul maxim de sarcină |
| Curent de rupere de scurtcircuit | 20 kA - 40 kA | Trebuie să depășească curentul maxim de defect |
| Timp de întrerupere | 50 ms - 80 ms | Trebuie să mențină stabilitatea sistemului |
| Rezistenta mecanica | 10.000 - 30.000 operațiuni | Trebuie să se potrivească cu numărul de operațiuni așteptat |
| Mecanism de operare | Arc, actuator magnetic | Selectat pentru fiabilitate și întreținere |
| Standarde | IEC 62271-100, GB/T 1984 | Respectarea standardelor internaționale |
La Usune, fabrica noastră produce întrerupătoare de circuit de înaltă tensiune pentru interior pentru a îndeplini aceste specificații și multe altele. Putem personaliza întrerupătorul pentru a se potrivi cerințelor specifice ale proiectului, inclusiv tensiuni nominale speciale, valori nominale de curent și mecanisme de operare. Echipa noastră de ingineri vă poate ajuta cu procesul de selecție și vă poate oferi date tehnice detaliate pentru proiectul dumneavoastră.
Evaluarea unui furnizor de întreruptoare de circuit de înaltă tensiune pentru interior pentru distribuția de medie tensiune necesită un accent pe capacitatea de producție, testarea tipului, managementul calității, experiența în proiect și suportul post-vânzare. Furnizorul trebuie să aibă capacitatea de a produce întrerupătoare conform specificațiilor cerute și de a efectua teste de tip pentru a verifica performanța acestora. Ei trebuie să aibă un sistem de management al calității care să asigure o calitate consistentă. Ei trebuie să aibă experiență în proiecte de distribuție și o înțelegere a cerințelor rețelei. Și trebuie să ofere asistență post-vânzare, inclusiv instalarea, punerea în funcțiune și întreținerea. Tabelul de mai jos rezumă aceste criterii de evaluare.
| Criteriul de evaluare | Ce să cauți | De ce contează |
| Capacitatea de producție | Echipamente avansate de prelucrare, asamblare și testare | Asigură calitatea și consistența produsului |
| Testare de tip | Rapoarte de testare IEC 62271-100 | Verifică performanța și conformitatea |
| Managementul calitatii | Certificare ISO 9001, înregistrări de inspecție | Asigură calitate constantă a produsului |
| Experiență în proiect | Referințe substație de distribuție, avize utilități | Demonstrează capacitate și fiabilitate |
| Asistență post-vânzare | Instalare, punere in functiune, intretinere | Asigură fiabilitate pe termen lung |
În fabrica noastră, producem întreruptoare de circuit de înaltă tensiune pentru interior de peste un deceniu. Avem rapoarte de testare de tip conform IEC 62271-100. Suntem certificați ISO 9001 și menținem înregistrări detaliate ale tuturor inspecțiilor. Experiența noastră în proiecte include substații de distribuție în mai multe țări. Echipa noastră post-vânzare este disponibilă pentru a sprijini instalarea, punerea în funcțiune și întreținerea. Vă invităm să ne evaluați în funcție de aceste criterii și să ne considerați partenerul dumneavoastră pentru întrerupătoarele de circuit de înaltă tensiune pentru interior.

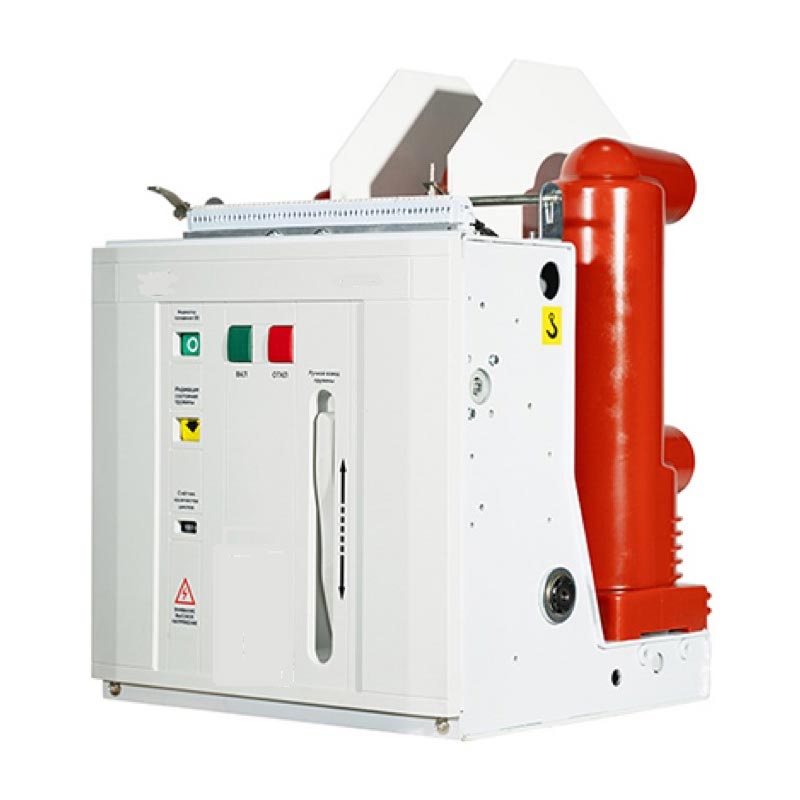

Următorul tabel oferă parametrii cheie ai produsului pentru întrerupătoarele noastre de interior cu vid de înaltă tensiune. Aceste întreruptoare sunt proiectate pentru sistemele de distribuție de medie tensiune la tensiuni de la 12 kV la 40,5 kV. Fabrica noastră poate produce, de asemenea, spartoare personalizate pentru a îndeplini cerințele specifice.
| Parametru | Gama de specificații | Note |
| Tensiune nominală | 12 kV, 24 kV, 40,5 kV | Selectat pentru tensiunea sistemului |
| Curent nominal | 630 A - 4.000 A | Selectat pentru curentul de sarcină |
| Curent de rupere de scurtcircuit | 20 kA - 40 kA | Selectat pentru nivelul de eroare |
| Timp de întrerupere | 50 ms - 80 ms | Selectat pentru coordonare |
| Rezistenta mecanica | 10.000 - 30.000 operațiuni | Depinde de model |
| Mecanism de operare | Arc, actuator magnetic | Selectat pentru aplicare |
| Mediu de izolare | Vid | Fara intretinere |
| Standarde | IEC 62271-100, GB/T 1984 | Respectarea standardelor internaționale |
| MOQ | 1 unitate | Negociabil pentru comenzi mari |
| Perioada de graţie | 4 - 8 săptămâni | Depinde de cantitate și personalizare |
În fabrica noastră, fabricăm întrerupătoarele de circuit de înaltă tensiune pentru interior pentru a îndeplini aceste specificații și multe altele. Putem personaliza tensiunea, curentul, capacitatea de întrerupere și mecanismul de operare pentru a se potrivi cerințelor dumneavoastră specifice. Sistemul nostru de control al calității include inspecția materiilor prime, inspecția în proces și inspecția finală înainte de expediere. Scopul nostru este să oferim clienților noștri întrerupătoare de înaltă calitate care să le protejeze sistemele de distribuție și să asigure fiabilitatea rețelei.
Întrebarea 1: Cum diferă un întrerupător în vid de un întrerupător SF6?
Răspuns: Un întrerupător de circuit în vid folosește un întrerupător de vid sigilat pentru a stinge arcul, în timp ce un întrerupător de circuit SF6 utilizează gaz cu hexafluorura de sulf. Întreruptoarele cu vid sunt utilizate în mod obișnuit pentru aplicații de medie tensiune (până la 40,5 kV) și sunt cunoscute pentru funcționarea fără întreținere și dimensiunea compactă. Întreruptoarele SF6 sunt folosite pentru tensiuni mai mari și au un impact mai mare asupra mediului datorită potențialului de încălzire globală al SF6. Pentru distribuția de medie tensiune, întrerupătorul de circuit în vid este alegerea dominantă.
Întrebarea 2: Care este timpul obișnuit de întrerupere pentru un întrerupător de circuit de vid de interior?
Răspuns: Timpul obișnuit de întrerupere pentru un întrerupător de circuit de înaltă tensiune de interior este de 50 până la 80 de milisecunde. Aceasta include timpul de funcționare a releului și timpul de deschidere a întreruptorului. Sunt disponibili timpi de întrerupere mai rapidi pentru aplicațiile care le necesită. La Zhejiang Usune Electric Co., Ltd., întreruptoarele noastre sunt testate pentru a verifica timpul de întrerupere a acestora respectă performanța specificată.
Întrebarea 3: Cât de des trebuie întreținut un întrerupător de circuit de vid de interior?
Răspuns: Întreruptoarele de circuit cu vid de interior sunt cunoscute pentru cerințele reduse de întreținere. Întrerupătorul de vid este sigilat și nu necesită întreținere. Mecanismul de acționare trebuie inspectat și lubrifiat la fiecare 3 până la 5 ani sau după un număr specificat de operațiuni. Contactele trebuie inspectate pentru uzură după o defecțiune gravă. Inspecția și întreținerea regulată sunt esențiale pentru asigurarea funcționării fiabile.
Întrebarea 4: Se poate folosi un întrerupător de circuit în vid pentru comutarea băncilor de condensatoare?
Răspuns: Da, întreruptoarele de circuit în vid pot fi utilizate pentru comutarea băncilor de condensatoare, dar trebuie să fie proiectate special pentru această aplicație. Comutarea bancilor de condensatoare impune cerințe speciale, inclusiv capacitatea de a rezista la curenți mari de pornire și de a întrerupe fără reactivare. Fabrica noastră poate furniza întrerupătoare cu design speciale de contact și duze pentru comutarea băncilor de condensatoare.
Întrebarea 5: Care este timpul obișnuit de livrare pentru un întrerupător de circuit de vid de interior?
Răspuns: Timpul de livrare tipic pentru un întrerupător de circuit de înaltă tensiune pentru interior este de 4 până la 8 săptămâni, în funcție de tensiunea nominală, capacitatea de întrerupere și cerințele de personalizare. Pentru modelele standard, timpul de livrare poate fi mai scurt. La Zhejiang Usune Electric Co., Ltd., lucrăm îndeaproape cu clienții noștri pentru a îndeplini programul proiectelor.
Întreruptoarele cu vid de înaltă tensiune de interior sunt esențiale pentru sistemele de distribuție de medie tensiune, deoarece asigură eliminarea rapidă a defecțiunilor, protejează echipamentele conectate și oferă flexibilitatea operațională pe care o necesită rețelele moderne. Întrerupătorul cu vid oferă o funcționare fără întreținere și o durată lungă de viață mecanică, făcându-l alegerea dominantă pentru aparatele de comutare de interior. Pentru managerii de achiziții și inginerii de utilități, selectarea întreruptorului potrivit este o decizie critică care afectează fiabilitatea și stabilitatea sistemului de distribuție. La Zhejiang Usune Electric Co., Ltd., fabrica noastră are expertiza și capacitatea de a produce întrerupătoare de circuit de înaltă tensiune pentru interior, care îndeplinesc cele mai exigente cerințe de medie tensiune. Folosim tehnologie avansată de întrerupător în vid, mecanisme de operare fiabile și teste riguroase pentru a ne asigura că întreruptoarele noastre oferă performanțe fiabile.
Indiferent dacă construiți o nouă substație de distribuție, actualizați o gamă existentă de aparate de distribuție sau vă aprovizionați cu întreruptoare de schimb, vă invităm să ne contactați pentru a discuta cerințele dumneavoastră. Putem furniza date tehnice, rapoarte de testare de tip și soluții personalizate. Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru utilitățile din întreaga lume.
Contactați astăzi Zhejiang Usune Electric Co., Ltd.pentru a discuta despre cerințele dvs. de întrerupător de circuit de înaltă tensiune pentru interior și pentru a descoperi cum întreruptoarele noastre vă pot proteja sistemul de distribuție de medie tensiune.
-
