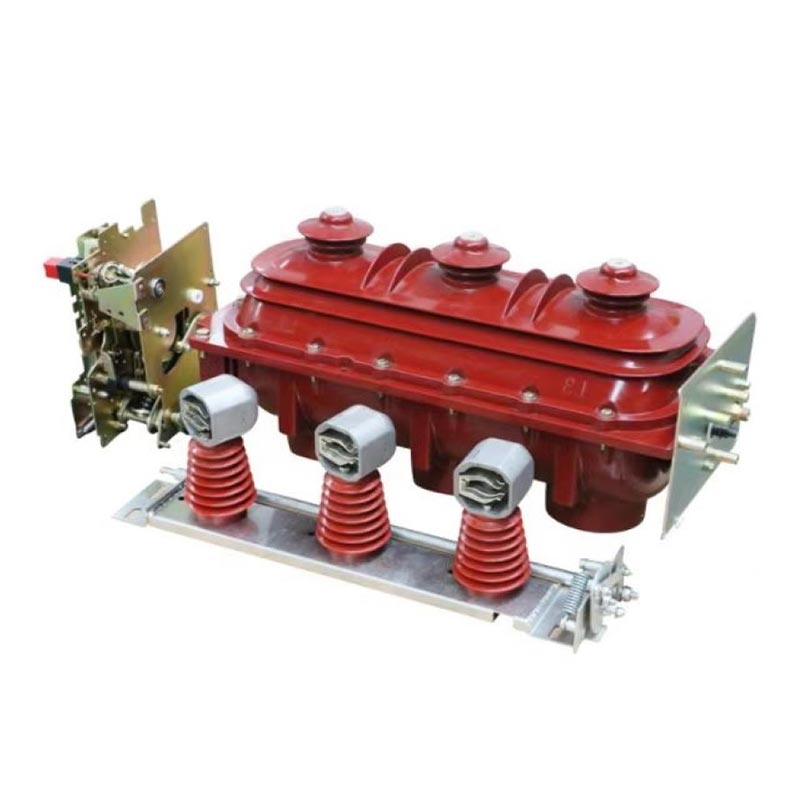

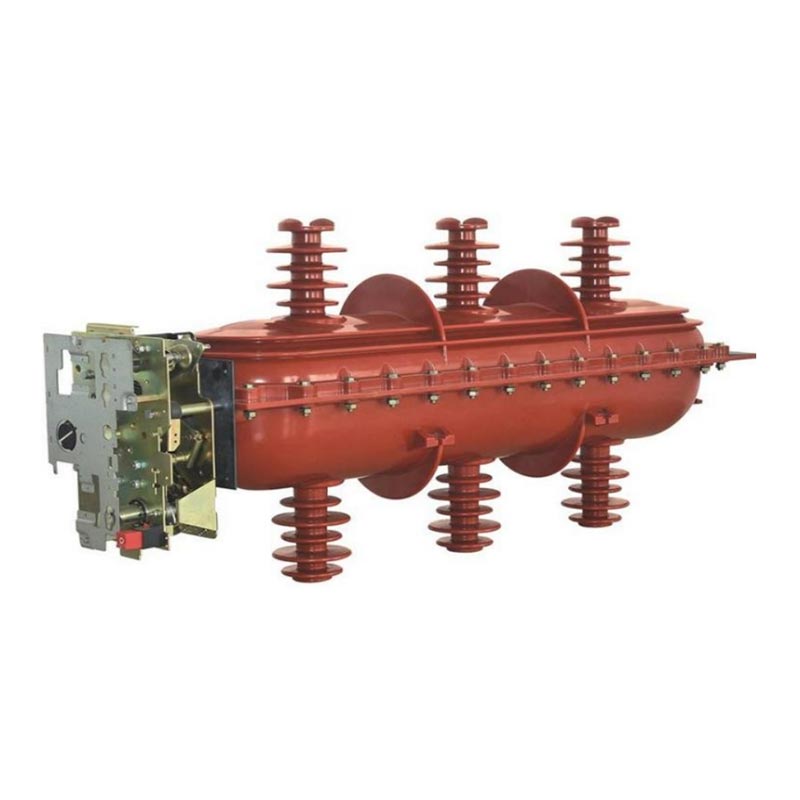

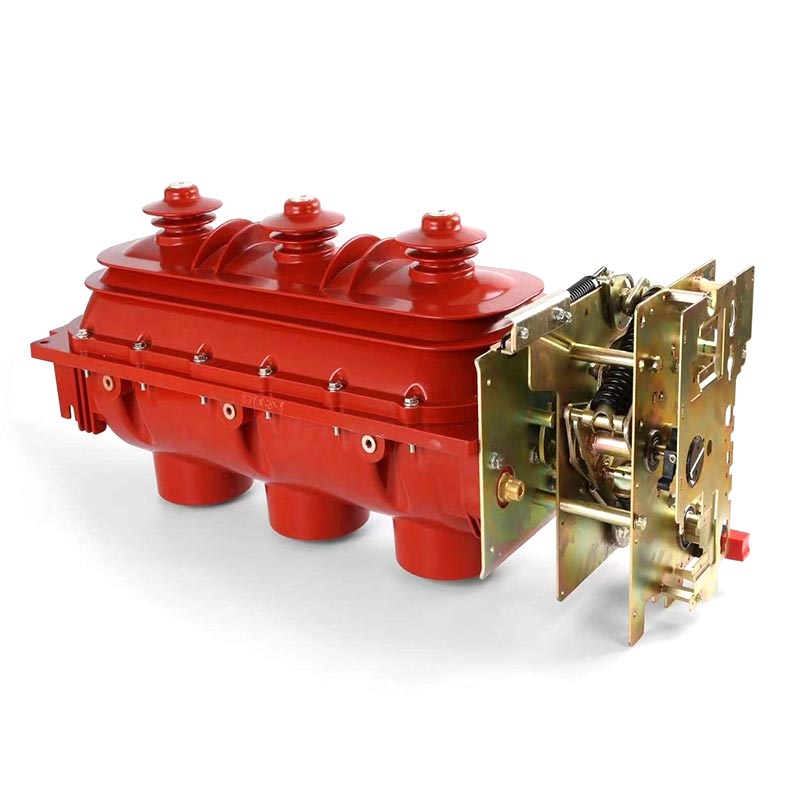

Comutator de întrerupere a încărcăturii de interior

Întrerupătorul de întrerupere a sarcinii pentru interior Usune FLN36-40.5 este o componentă electrică de înaltă tensiune dezvoltată independent. și fabricat de Zhejiang Usune Electric. Este conceput special pentru putere sigură și eficientă distribuția necesită scenarii de tensiune nominală de 35 kV și este un echipament cheie în distribuția modernă de energie sisteme, potrivite în special pentru rețelele inelare și sistemele de alimentare cu energie duală radială, jucând un rol vital în asigurarea transmisie și distribuție de energie stabilă și sigură. Acest produs poate porni și opri independent curenții de sarcină și curenții de suprasarcină sau poate fi combinat în serie cu o siguranță limitatoare de curent pentru a înlocui un întrerupător. Comutatorul de sarcină se ocupă de comutarea diverșilor curenți de sarcină, în timp ce siguranța de limitare a curentului se ocupă de întrerupere a curenților grei de suprasarcină și a curenților de scurtcircuit, realizând protecție pe mai multe niveluri pentru sistemul de alimentare. Ei Structura compactă, instalarea ușoară și funcționarea fără întreținere îl fac un produs ideal pentru rețeaua electrică urbană upgrade-uri și optimizarea distribuției de energie industrială.

Caracteristicile produsului

1. Avantaje structurale

Comutatorul de întrerupere a încărcăturii de interior adoptă o structură de contact mobilă rotativă cu întrerupere dublă, în trei poziții, echipată cu o cameră de stingere a arcului cu trei poziții (deschis-închis-sol), asigurând o comutare lină în diferite operațiuni condițiile și îmbunătățirea stabilității sistemului. Designul general de instalare în trei faze oferă o bună sincronizare, mai puține componente și punerea în funcțiune și instalare convenabilă, reducând dificultatea construcției la fața locului și întreținere.

2. Performanța izolației

Comutatorul folosește o carcasă superioară și inferioară din rășină epoxidică turnată pentru asamblarea etanșă. Circuitul principal și împământarea Sistemele de circuite sunt toate găzduite în carcasă, izolând eficient mediul extern și prevenind praful și coroziunea umezelii. Rezistența ridicată de izolare a punctelor de rupere și distanța mare de curgere, împreună cu ecranarea de egalizare a tensiunii la bornele de ieșire, sporește și mai mult fiabilitatea izolației și îndeplinește cerințe stricte ale sistemelor de distribuție a energiei de înaltă tensiune.

3. Performanța în siguranță

Performanță excelentă de siguranță. În cazul unei defecțiuni interne de arc, structura din spate slabă a carcasei exterioare se va rupe și supapa de limitare a presiunii din partea de sus a dulapului se va deschide, expulzând fluxul de aer de suprapresiune în afara cabinetului, prevenind deteriorarea echipamentului și pericolele pentru siguranța personală. Echipat cu un sistem de blocare cu cinci probe funcție, elimină în mod fundamental operarea greșită, asigurând siguranța operatorilor și a echipamentelor.

4. Ușurință în operare

Comutatorul de întrerupere a încărcăturii de interior acceptă atât modurile de funcționare manuală, cât și cele electrice, adaptându-se în mod flexibil la amplasament cerințe, oferind confort și fiabilitate. Adoptă un design fără întreținere, cu o lungă durată electrică și durata de viață mecanică, reducând costurile ulterioare de întreținere. Aparatul de comutare este construit în întregime din aluminiu-zinc placă, care oferă rezistență la coroziune și rezistență mecanică ridicată, potrivită pentru diverse condiții de lucru în interior.

Avantaje tehnice

1. Siguranță ridicată a izolației: Folosind un design primar de izolație de înaltă tensiune, cu o marjă mare și un IP33 gradul de protecție, îmbunătățește nivelul de siguranță al izolației compartimentului frontal de operare, în mod eficient protejarea securității personale a operatorilor.

2. Aplicabilitate largă: potrivit pentru scenarii compacte, miniaturizate și operate frecvent, utilizate pe scară largă în mediul urban rețelele electrice, distribuția de energie industrială și comercială și noua conexiune la rețea de energie, satisfacând diverse nevoi în diferite scenarii.

3. Design integrat: design compact al comutatorului combinat, care integrează întrerupător de izolare și funcții de împământare, reducerea ocuparii spatiului echipamentului si facilitarea integrarii sistemului de distributie a energiei electrice.

4. Fiabilitate ridicată: Utilizează un comutator de sarcină SF6 de înaltă fiabilitate. Presiunea gazului SF6 este scăzută, funcționarea este fiabilă și durata de reținere a gazului poate ajunge la 20 de ani, eliminând necesitatea reaprovizionării frecvente cu gaze și asigurând funcționare stabilă pe termen lung.

Parametrii tehnici

Principiul de stingere a arcului

Acest întrerupător de întrerupere a sarcinii de interior folosește gaz SF6 ca mediu de stingere a arcului, care are o stingere excelentă a arcului si performanta de izolare. Când întrerupătorul întrerupe curentul, un arc este generat instantaneu la separarea contactele în mişcare şi staţionare. Acționat de câmpul magnetic al magnetului permanent, arcul se mișcă rapid și este alungit, fiind ionizat și răcit continuu de gazul SF6, stingându-se în cele din urmă când curentul trece la zero, obținând o întrerupere sigură și rapidă a curentului.

Distanța dublă a punctului de rupere oferă niveluri ridicate de izolare și de rupere. Folosind magnetul permanent Principiul arcului de rotație, are un consum redus de energie de funcționare, o capacitate puternică de stingere a arcului și uzură minimă a contactului, prelungind efectiv durata de viață electrică a comutatorului.

Conditii de utilizare

Pentru a asigura funcționarea stabilă a produsului, trebuie îndeplinite următoarele condiții pentru instalare și utilizare:
1. Altitudine: Nu depășește 1000 de metri (cerințele speciale trebuie specificate la comanda);
2. Temperatura ambiantă: -25℃～+40℃;
3. Umiditate relativă: medie zilnică ≤95%, medie lunară ≤90%;
4. Intensitate seismică: Nu depășește clasa B;
5. Aerul ambiental lipsit de poluare severă, cum ar fi praf, fum, substanțe chimice corozive, gaze inflamabile, benzină și spray de sare.

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Caz practic de aplicare

În calitate de producător profesionist de echipamente electrice de înaltă tensiune în China, Yu Shun Electric a furnizat FLN36-40.5 Întrerupătoare interioare de întrerupere a sarcinii pentru un proiect de modernizare a rețelei electrice urbane la scară largă în estul Chinei. Proiectul implicat linii de distribuție de 35 kV în opt zone urbane, acoperind zone rezidențiale, centre comerciale și parcuri industriale, cu cerințe extrem de ridicate pentru stabilitatea și siguranța sursei de alimentare.

Înainte de modernizare, tabloul de distribuție existent a suferit de izolație slabă, întreținere frecventă și siguranță scăzută, nereușind să satisfacă nevoile dezvoltării rețelei electrice urbane. După selectarea acestui produs, proiectul a fost realizat trei îmbunătățiri majore: în primul rând, designul de interblocare și stingere a arcului cu cinci probe reduce funcționarea greșită și defecte de arc, îmbunătățirea siguranței sistemului; în al doilea rând, designul fără întreținere reduce timpul lunar de întreținere cu 80%, reducerea costurilor de operare și întreținere; iar în al treilea rând, structura compactă se adaptează la spațiul interior de instalare a substațiilor urbane, facilitând integrarea sistemului de distribuție a energiei. Produsul a suferit zero defecțiuni în peste doi ani de funcționare, asigurând o alimentare stabilă cu energie pentru peste 500.000 de rezidenți și peste 300 de afaceri, câștigând o mare recunoaștere din partea proprietarului proiectului și a departamentului local de alimentare cu energie. Usune Electric, în calitate de furnizor, a oferit servicii complete post-vânzare, inclusiv îndrumări de instalare la fața locului și instruire tehnică.

FAQ

Î1: Care este durata de viață a comutatorului de sarcină de interior Usune FLN36-40.5 și este necesară întreținerea regulată?

A1: Produsul adoptă un design fără întreținere, cu o durată lungă de viață electrică și mecanică. Gazul SF6 durata de reținere poate ajunge la 20 de ani. În condiții normale de utilizare, nu este necesară întreținerea regulată; numai periodic sunt necesare verificări ale carcasei echipamentului, mecanismului de operare și presiunii gazului (dacă este necesar). Toate produsele Usune treceți la teste riguroase de calitate înainte de a părăsi fabrica pentru a asigura durata de viață și fiabilitatea produsului.

Î2: Care sunt diferențele dintre acest întrerupător de întrerupere a sarcinii de interior și un întrerupător de circuit tradițional și în care scenarii poate înlocui un întrerupător?

A2: Diferența de bază este că întrerupătoarele de întrerupere a sarcinii sunt utilizate în principal pentru a porni și opri curenții de sarcină și suprasarcină curenți, în timp ce întreruptoarele tradiționale pot întrerupe suplimentar curenții de scurtcircuit. Acest produs, combinat cu o siguranță limitatoare de curent în serie, poate înlocui un întrerupător: întrerupătorul de sarcină este responsabil pentru pornirea și oprirea diverșilor curenți de sarcină, în timp ce siguranța de limitare a curentului face față supraîncărcării grele și întreruperea curentului de scurtcircuit. Este potrivit pentru rețele de inel de 35 kV și sisteme de alimentare cu energie duală radială (cum ar fi precum ramuri de rețea electrică urbană, camere de distribuție industriale și comerciale etc.), reducând costurile echipamentelor în timp ce asigurarea sigurantei sistemului. În calitate de producător profesionist din China, Yushun Electric poate oferi servicii tehnice profesionale îndrumări pentru a ajuta clienții în alegerea soluțiilor adecvate.
