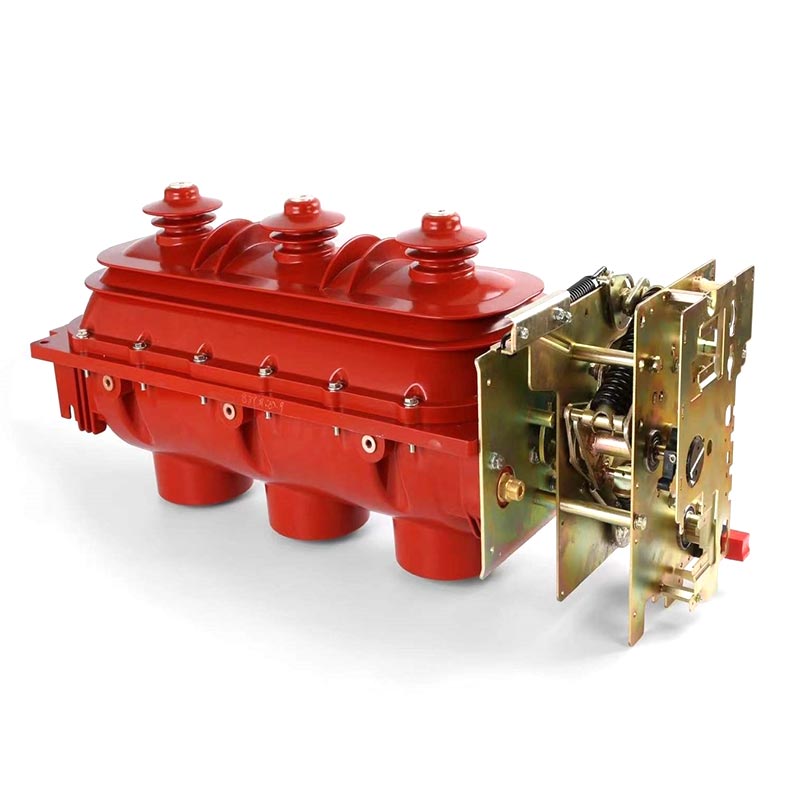

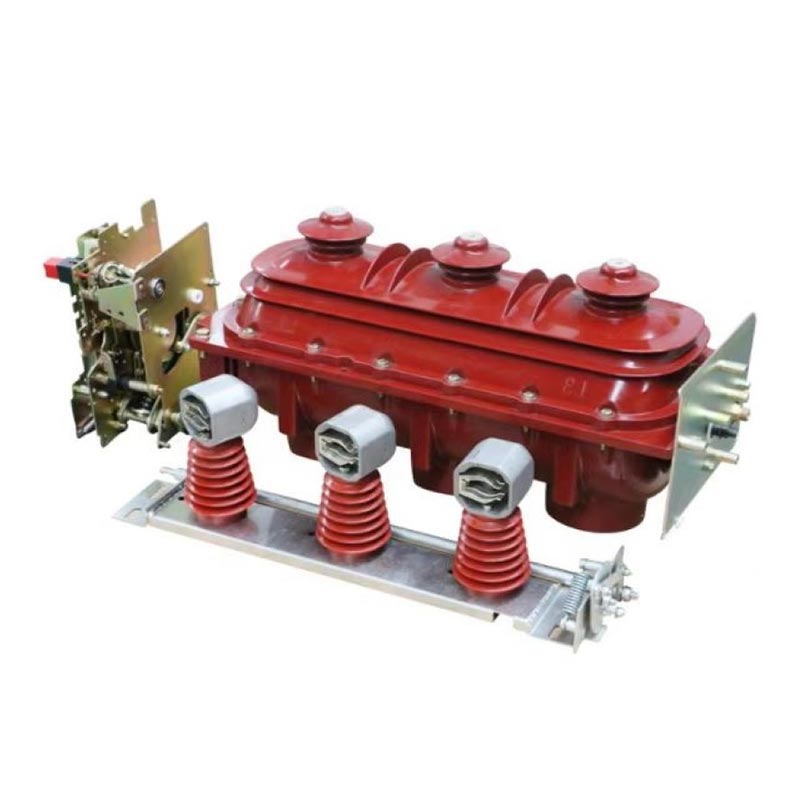

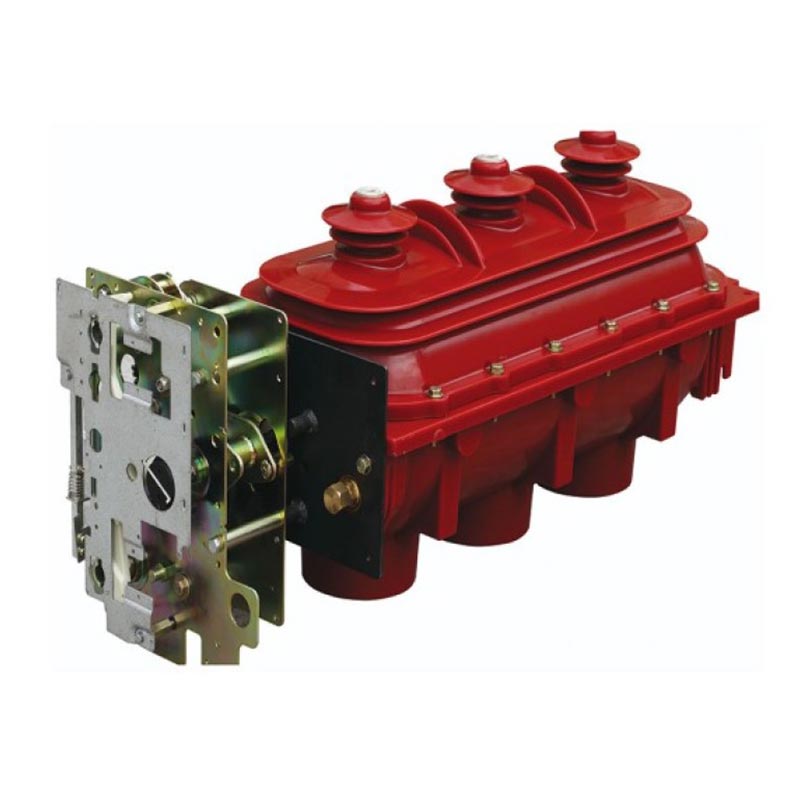

Comutatorul Usune RMU Load Break include în principal trei tipuri de produse dezvoltate independent: AC interior întrerupătoare de sarcină SF6 de înaltă tensiune, aparate combinate întrerupător de sarcină-siguranțe și comutatoare de sarcină montate pe cap de cablu, care acoperă modelele FLN36-12D (comutator de sarcină) și FLRN36-12D (aparat combinat întrerupător de sarcină-siguranță). Aceste produse pot satisface nevoile diverselor scenarii de distribuție a energiei și sunt deosebit de potrivite pentru complex cerințele operaționale ale sistemului energetic al Chinei. Ca produs de bază al Zhejiang Usune Electric Co., Ltd., aceasta comutatorul este fabricat în fabrica modernă a companiei, fiind supus unor teste riguroase de calitate pe tot parcursul procesului pentru a asigura o performanță stabilă și fiabilă.
1. Usune a fost profund implicat în cercetarea și dezvoltarea și producția de echipamente electrice de înaltă tensiune de mulți ani, acumulând experiență bogată în aplicații de teren. Comutatorul de întrerupere a sarcinii RMU a fost utilizat pe scară largă în mii de proiecte atât pe plan intern cât și internațional, verificându-și adaptabilitatea și fiabilitatea în diverse medii.
2. Comutatorul RMU Load Break a fost dezvoltat independent de echipa profesionistă de cercetare și dezvoltare a lui Usune, absorbind tehnologii străine și optimizarea designului acestuia pentru a se potrivi cu caracteristicile reale ale sistemului energetic al Chinei. Ei Principiul de stingere a arcului, designul structural și mecanismul de operare reflectă toate expertiza profesională profundă în domeniul aparatelor de comutare de înaltă tensiune.
3. Produsul a trecut un set complet de teste de tip, iar performanța sa respectă pe deplin GB 3804, GB 16926, IEC 60265 și standardele IEC 60420, demonstrându-și autoritatea tehnică și conformitatea.
4. Folosind o structură specială de etanșare dinamică și statică, se laudă cu performanțe excelente de etanșare și este echipat cu un manometru vizual pentru monitorizare în timp real. Blocajele mecanice de încredere asigură siguranța în funcționare. Ca un producător profesionist, Usune oferă servicii post-vânzare complete, sporind și mai mult încrederea clienților.
1. Comutatorul de sarcină și aparatele electrice combinate constau dintr-o carcasă izolată unificată, corp comutator, arc mecanism de operare, suport pentru siguranțe și sistem de declanșare a siguranței. Comutatoarele de sarcină montate pe cap de cablu sunt echipate cu a carcasă izolată dedicată și un mecanism universal de acționare cu arc.
2. Carcasele superioare și inferioare sunt turnate cu rășină epoxidică pentru a forma o cavitate interioară etanșă, umplută cu gaz. Rotația de contactul mobil comun atinge trei poziții: „închidere”, „deschidere” și „împământare”, asigurând flexibilitate și comutare fiabilă.
3. Partea frontală a cutiei mecanismului este echipată cu un manometru SF6 și un indicator de poziție. Poziția indicatorul este legat direct de arborele de antrenare a contactului în mișcare, asigurând o indicație precisă și fiabilă.
4. Un orificiu de reducere a presiunii este situat în partea din spate a carcasei. În caz de suprapresiune internă din cauza unei defecțiuni, gazul este evacuat înapoi, prevenind ejectarea înainte și asigurând siguranța personalului.
5. Între comutatorul de sarcină și întrerupătorul de împământare și între întrerupătorul de sarcină sunt prevăzute interblocări mecanice fiabile întrerupătorul de împământare și ușa din față (potrivire panoului) pentru a evita riscul de funcționare greșită.
6. Întrerupătoarele de sarcină montate pe terminale de cablu sunt echipate cu conectori de cablu frontal anti-touch, care acceptă tensiune înaltă conexiuni de cablu atât la capătul de intrare, cât și la cel de ieșire și sunt special concepute pentru ramificații/joncțiuni ale cablurilor cutii.
Comutatorul de întrerupere a sarcinii RMU utilizează gaz SF6 ca mediu de stingere a arcului, prezentând o excelentă stingere a arcului. performanta. Când întrerupătorul întrerupe curentul, contactele în mișcare și cele staționare se separă, generând un arc. Acționat de un câmp magnetic permanent, arcul se rotește rapid în jurul contactelor, realizând o deionizare rapidă și răcire, stingere la punctul actual de trecere cu zero; după spargere, un decalaj dublu-break cu un nivel ridicat de se formează izolația de izolare, rezultând o capacitate puternică de rupere, uzură minimă de contact și electricitate îndelungată viata.
Folosit pentru operațiunile de comutare, închidere, deschidere și împământare ale comutatorului de sarcină. Comenzile găurii superioare de operare întrerupătorul de împământare și orificiul inferior de operare controlează comutatorul de sarcină; după închidere, călătoria primăvară stochează sincron energie, iar deplasarea poate fi eliberată numai printr-un buton manual sau semnal de siguranță.
Bazat pe mecanismul manual, acest design adaugă un dispozitiv de stocare a energiei motorului și o bobină de declanșare. Manual si electric funcționarea sunt independente și nu interferează între ele. Acceptă controlul de la distanță și operarea tensiunea include AC220V, DC220V, DC110V și DC48V.
- Temperatura mediului: −25 °C ~ +40 °C
- Altitudine: nu depășește 2000 m
- Umiditate: umiditate relativă medie zilnică ≤95%; umiditate relativă medie lunară ≤90%; vapori de apă medii zilnic
presiune ≤2,2kPa; presiunea medie lunară a vaporilor de apă ≤1,8kPa
- Aer ambiental lipsit de praf, fum, gaze corozive/inflamabile, vapori și poluare cu pulverizare de sare
- Vibrațiile externe și interferențele seismice sunt neglijabile
- Amplitudinea interferenței electromagnetice induse de circuit secundar ≤1,6kV
În conformitate cu GB/T 11022-1999 „Cerințe tehnice comune pentru standardele aparatelor de comutare și de comandă de înaltă tensiune”, comutatorul ar trebui să funcționeze în condiții normale; dacă condiţiile reale de funcţionare se abat de la intervalul normal (cum ar fi altitudinea care depășește 2000 m, temperatură excesivă, umiditate ridicată și condens ușor etc.), utilizatorul are nevoie pentru a ajunge la un acord cu producătorul.
| Nu. | Articol | Unitate | Date | |
| FLN36-12D | FLN36-12D | |||
| 1 | Tensiune nominală | kV | 12 | 12 |
| 2 | Frecvența nominală | Hz | 50 | 50 |
| 3 | Curent nominal | A | 630 | 125 |
| 4 | Curent nominal de rezistență de scurtă durată a comutatorului de sarcină / Durata nominală a scurtcircuitului | kA/s | 20/3 | - |
| 5 | Curent nominal de rezistență de scurtă durată al comutatorului de împământare / Durata nominală a scurtcircuitului | kA/s | 20/2 | - |
| 6 | Curent de insnalation | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Curent de rupere de scurtcircuit posibil | kA | - | 50 | |
| 7 | Nivel de izolare nominal | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Durata de viață mecanică a circuitului principal și a circuitului de împământare | Times | 3000/2000 | 2000/2000 |
| 9 | Presiune nominală a gazului SF6 (presiunea manometrică la 20 ℃) | MPa | 0,04-0,05 | 0,04-0,05 |
| Model | Tensiune nominală (kV) | Curentul nominal al siguranței (A) | Curentul nominal al legăturii siguranței (A) | Curent nominal de rupere (kA) |
| XRNT | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Cazul 1: Proiect de distribuție a energiei într-o comunitate rezidențială din Hangzhou, China O comunitate rezidențială mare în Hangzhou, cu cerințe ridicate pentru stabilitatea și securitatea sursei de alimentare, a selectat întreruperea de sarcină Usune FLRN36-12D aparat combinat comutator-siguranță ca echipament principal de distribuție a energiei după comparație. Instalat în substația comunității, este responsabilă de comutarea și protecția liniilor electrice pentru 8 locuințe clădiri (1200 gospodării). De la punerea în funcțiune în 2024, echipamentul a funcționat stabil timp de peste 12 luni fără declanșări sau întreruperi de curent. Designul său fiabil de interblocare și performanța de stingere a arcului SF6 prevenirea eficientă a întreruperilor de curent cauzate de curenții de defect, asigurând viața normală a rezidenților. Ca furnizor pentru Acest proiect, Usune a oferit îndrumări de instalare la fața locului și servicii de întreținere regulată, câștigând multe laude din partea administrației proprietății comunitare și a rezidenților.
A1: Produsul a trecut un set complet de teste de tip, iar performanța sa respectă pe deplin GB 3804 "3kV~63kV AC Întrerupător de întrerupere a sarcinii de înaltă tensiune", GB 16926 „Aparat combinat între comutator de întrerupere a sarcinii de înaltă tensiune și siguranțe" și IEC 60265 și standardele IEC 60420. În plus, produsul este dezvoltat independent de Usune, cu un control strict al calității de-a lungul întregului proces, de la procurarea materiilor prime până la producția în fabrică și testare. Dinamica sa unică și structura de etanșare statică, monitorizarea în timp real a presiunii și blocajele mecanice fiabile asigură toate pe termen lung funcționare stabilă.
A2: Produsul este proiectat pentru a fi compatibil cu condiții normale de funcționare (altitudine ≤ 2000 m, temperatură -25 °C ~ +40 °C etc.). Dacă condițiile reale de funcționare deviază de la intervalul normal (de exemplu, altitudinea care depășește 2000 m, temperatură excesivă, umiditate ridicată și condens), utilizatorii trebuie să se consulte cu producătorul (Zhejiang Usune Electric Co., Ltd.) în avans. Echipa profesionistă de cercetare și dezvoltare a lui Usune poate oferi soluții personalizate bazate pe specific medii pentru a asigura o funcționare stabilă a produsului.
