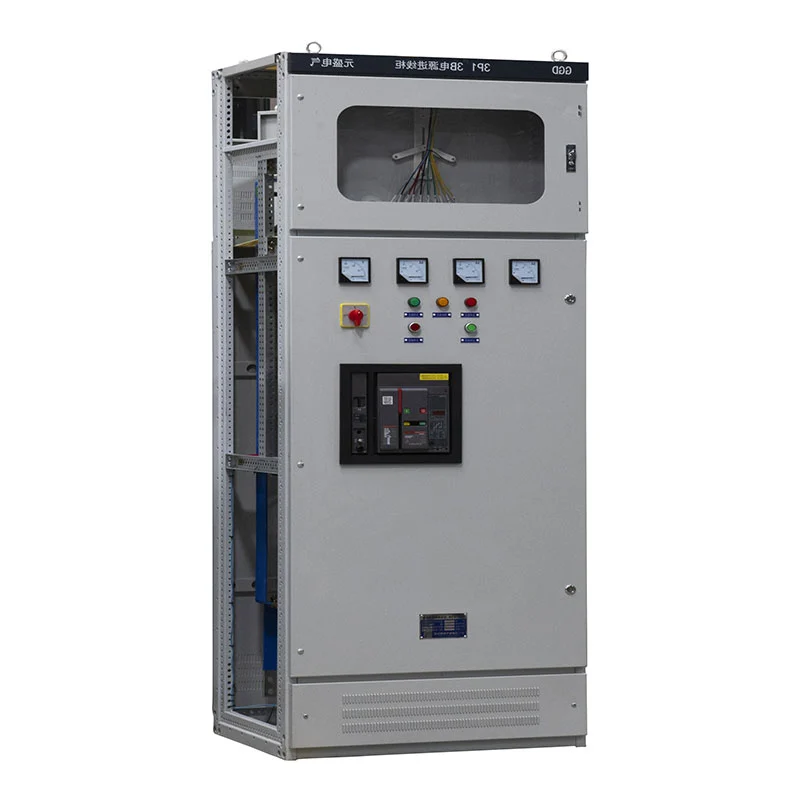

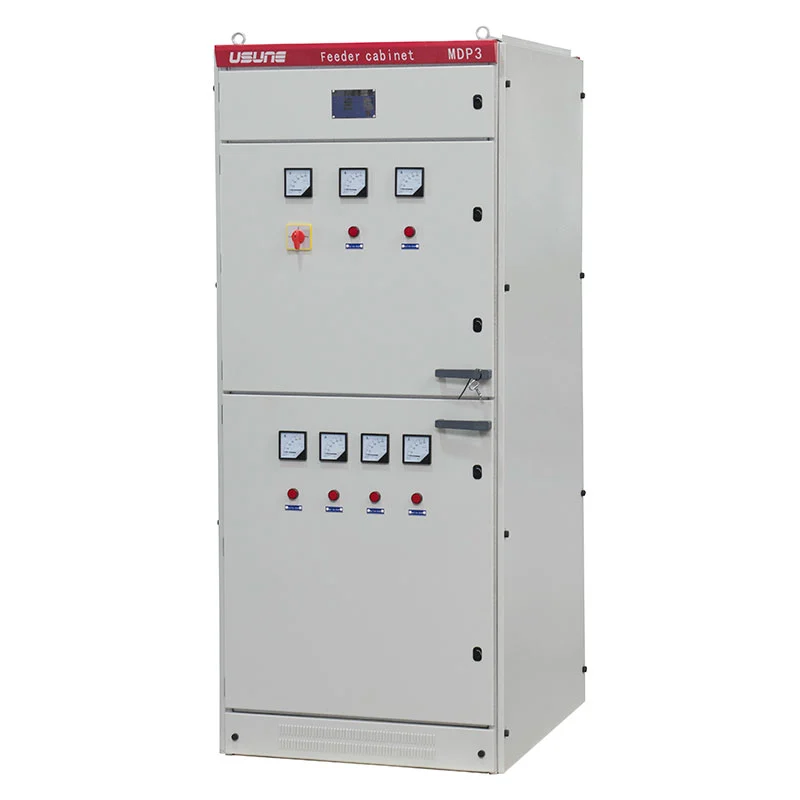

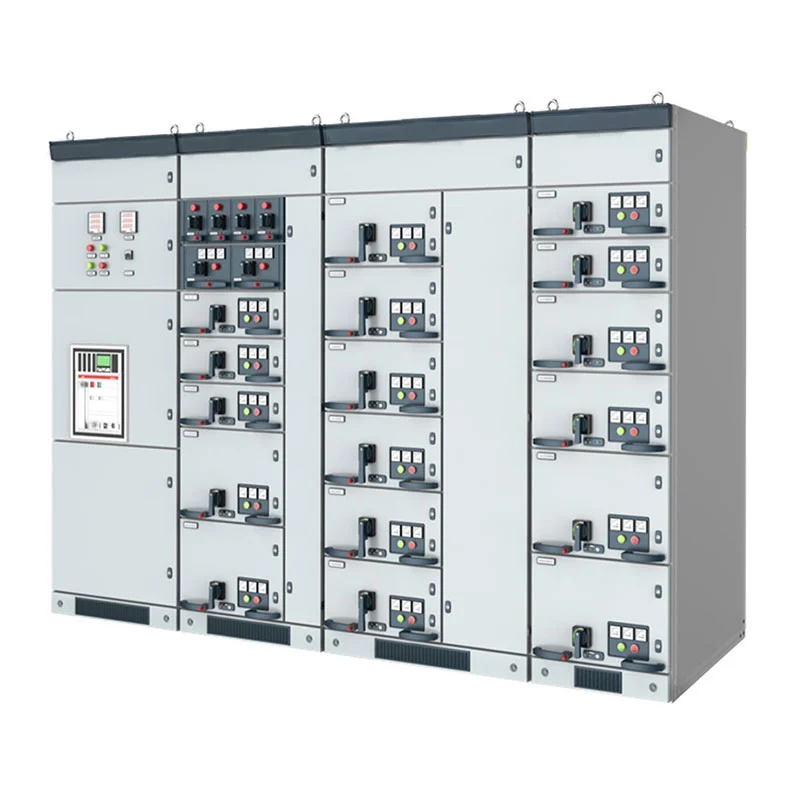

Panoul de distribuție a energiei de joasă tensiune GGD este proiectat pentru aplicații de distribuție a energiei în interior cu frecvență nominală de 50 Hz și tensiune nominală de lucru până la 380/400V. Structura cabinetului său, barele colectoare din cupru, circuitele de control și protecția componentele pot fi configurate în funcție de cerințele proiectului. Soluția este potrivită pentru centrale electrice, substații, fabrici, întreprinderi miniere, clădiri comerciale și alte instalații de distribuție electrică.
Panoul de distribuție a energiei de joasă tensiune GGD este proiectat ca o unitate centralizată de distribuție de joasă tensiune. Se poate să primească energie electrică de la sistemul din amonte și să o distribuie la mai multe circuite de ieșire pentru echipamente, iluminat, motoare și alte sarcini.
Dulapul poate fi aranjat ca dulap de intrare, dulap de distribuție de ieșire, dulap de compensare a condensatorului sau alte configurații conform schemei electrice uniliniare. Acest lucru face sistemul mai ușor de integrat în diferite rețele de distribuție industrială și comercială.
Aranjamentul intern separă componentele electrice majore și cablurile de control în conformitate cu proiectul proiectului. Întrerupătoare universale, întrerupătoare cu carcasă turnată, întreruptoare automate miniaturale, contactoare, relee, contoare și alte componente pot fi selectate în funcție de funcțiile circuitului necesare.
Pentru proiectele care necesită mărci sau specificații de componente personalizate, Usune poate coordona selecția componentelor cu cumpărătorul înainte de producție.
Cadrul dulapului și pereții despărțitori sunt fabricate din tablă de oțel laminată la rece. Grosimea plăcii de referință este ≥2mm, cu marginile finisate tratate pentru a reduce marginile ascuțite în timpul funcționării și întreținerii.
Structura dulapului este proiectată pentru a oferi o rezistență mecanică suficientă pentru funcționarea normală, permițând în același timp acces pentru inspecție, cablare și înlocuire a componentelor. Ușile din față și din spate sunt aranjate pentru practică operare si intretinere.
Cuprul electrolitic este utilizat pentru barele principale și de ramificație. Izolația și materialele de protecție termocontractabile pot se aplică sistemului de bare colectoare pentru a menține performanța dielectrică necesară.
Identificarea fazelor este prevăzută pentru aranjamentul barelor colectoare, în timp ce îmbinările barelor colectoare sunt prelucrate în conformitate cu metoda de conectare electrică necesară. O conexiune flexibilă pentru bare colectoare poate fi, de asemenea, prevăzută, acolo unde este necesar, între podul autobuzului de intrare și întrerupătorul principal.
O magistrală de cupru PE dedicată este aranjată de-a lungul direcției de asamblare a dulapului. Componentele care necesită împământare pot fi conectat prin sistemul PE, cu borne de împământare prevăzute pentru conectarea la rețeaua de împământare externă.
Compartimentul pentru cablu poate rezerva, de asemenea, spațiu suficient pentru capete de cablu și pentru instalarea transformatorului de curent aferent conform desenului proiectului.
Dulapurile de intrare pot fi echipate cu întreruptoare universale și funcții de protecție corespunzătoare. The configurația furnizată poate include întrerupătoare de circuit cu funcționare electrică cu protecție la declanșare la subtensiune și funcții de întârziere în funcție de proiectarea electrică.
Configurația de protecție și control este determinată de cerințele proiectului, mai degrabă decât să fie limitată la unul singur combinație de componente fixe.
Circuitele de ieșire pot fi aranjate pentru diferite sarcini și cerințe de distribuție. Întrerupătoare, contactoare, releele termice și blocurile terminale pot fi selectate în funcție de curentul nominal și cerințele de control ale fiecăruia alimentator.
Dispunerea cabinetului acceptă identificarea clară a circuitului, cu numerele dispozitivului și etichetele de cablare poziționate pentru mai ușor inspectie si intretinere.
Pentru aplicațiile cu motor, dulapul poate integra circuite de control al motorului cu comutare și protecție corespunzătoare componente. Luminile indicatoare de pornire/oprire și identificarea circuitului pot fi aranjate pe panoul dulapului pentru a ajuta operatorii identifică rapid circuitele motoarelor individuale.
Circuitele secundare de control sunt cablate conform desenelor electrice aprobate. Conductorii flexibili sunt dispuse în mănunchiuri organizate, cu izolație adecvată și manșoane utilizate acolo unde cablurile trece prin dispozitive mobile sau zone expuse mecanic.
Secțiunile transversale de referință includ 1,5 mm² pentru circuitele de control și tensiune AC și 2,5 mm² pentru circuitele de curent AC, supus proiectării electrice finale.
Blocurile terminale folosesc componente ignifuge, în timp ce conductorii sunt identificați în funcție de numerotarea circuitului sau direcția conductorului prezentată în desene. Etichetele interne scrise de mână sunt evitate; numere de circuite și echipamente identificarea sunt tipărite sau ștampilate la cald pentru o întreținere mai clară pe termen lung.
Panoul de distribuție a energiei de joasă tensiune GGD este proiectat în jurul următorilor parametri de referință:
| Articol | Caietul de sarcini |
| Tip de produs | Panou de distribuție a energiei de joasă tensiune GGD |
| Tensiune nominală | 0,4 kV |
| Frecvența nominală | 50 Hz |
| Curent nominal | Până la 3150A |
| Grad de protectie | IP23 |
| Instalare | De interior |
| Nivelul de poluare | Nivelul 3 |
| Altitudine | ≤1000m |
| Temperatura ambiantă | -10°C până la +40°C |
| Umiditatea relativă medie zilnică | ≤95% |
| Umiditatea relativă medie lunară | ≤90% |
| Intensitate seismică | Până la magnitudinea 8 |
Parametrii electrici finali, dimensiunile dulapului și selecția componentelor sunt determinate în conformitate cu aprobarea desenul tehnic și cerințele proiectului.
| Model | Tensiune nominală (V) | Curent nominal (A) | Curent nominal de rupere de scurtcircuit (KA) | Curent nominal de rezistență de scurtă durată (1s) (kA) | Curent nominal de vârf de rezistență (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Cod produs | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
În fabrici, ateliere și instalații miniere, panoul de distribuție a energiei de joasă tensiune GGD poate servi drept central punct de distributie pentru echipamente de productie, motoare, sisteme de iluminat si auxiliare.
Dulapul poate fi configurat pentru rețelele de distribuție comerciale și pentru clădiri înalte, în cazul în care ies multiple circuitele necesită protecție, măsurare și control centralizate.
Centralele electrice și substațiile pot folosi echipamentele pentru distribuția energiei auxiliare de joasă tensiune și în aval sisteme electrice, cu configurația internă adaptată la schema uniliniară a proiectului.
Echipamentul este destinat instalării în interior. Temperatura de referință de funcționare este de la -10°C până la +40°C, cu un altitudine de până la 1000 m.
Mediul înconjurător trebuie să fie lipsit de vibrații severe, impact și condiții corozive. Când special cerințe de mediu există, condițiile tehnice pot fi discutate între Usune și cumpărător înainte producție.
În timpul instalării, înclinarea echipamentului față de planul vertical nu trebuie să depășească 5°. Instalare corectă ajută la menținerea alinierii dulapului, a funcționării ușii și a fiabilității conexiunii electrice.
Proiectarea și fabricarea panoului de distribuție a energiei de joasă tensiune GGD urmează aparatele de comutare de joasă tensiune aplicabile cerințe, inclusiv standardele GB și IEC relevante. Echipamentul furnizat poate fi fabricat conform ultimele specificații de proiect aplicabile și documentație tehnică aprobată.
Standardele cheie de referință includ GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 și alte componente electrice aplicabile standardele specificate de proiect.
Activitățile de producție și managementul calității ale Usune sunt susținute de sistemele ISO 9001, ISO 14001 și ISO 45001. Produsele electrice pot fi, de asemenea, furnizate cu certificare CE, împreună cu documentația de testare relevantă conform la configurația produsului.
| Element de comparație | Panou de distribuție a energiei de joasă tensiune GGD | Aparatură retrasabilă | Dulap de distribuție de tip fix |
| Scopul principal | Distribuție, control și protecție de joasă tensiune | Comutarea și întreținerea frecventă a circuitelor | Distribuția de bază a puterii |
| Tensiune tipică | 0,4 kV | Tensiune joasă/medie în funcție de configurație | Tensiune joasă |
| Structura cabinetului | Dulap modular fix | Structura sertar/carucior detasabila | Instalare fixă |
| Acces la circuit | Întreținere față și spate în funcție de design | Retragerea rapidă a unităților funcționale | Acces convențional de întreținere |
| Flexibilitate de configurare | Ridicat | Foarte sus | Moderat |
| Sistem de bare colectoare | Bare colectoare principale și de ramură din cupru | Aranjament compartimentat al barelor colectoare | Bare colectoare din cupru sau aluminiu |
| Încărcături adecvate | Alimentatoare, motoare, iluminat, sisteme auxiliare | Alimentatoare multiple și circuite de control al motorului | Sarcini generale de distribuție |
| Abordare de întreținere | Inspecție și înlocuire la nivel de componente | Retragerea unității funcționale pentru întreținere | Întreținere la nivel de componente |
| Personalizarea proiectului | Diagramă cu o singură linie și personalizare bazată pe componente | Personalizare configurație sertar | Personalizarea configurației de bază |
| Aplicații tipice | Fabrici, substații, centrale electrice, clădiri | Distributie industriala si control motoare | Distributie comerciala si de uz general |
Panoul de distribuție a energiei de joasă tensiune GGD este deosebit de potrivit atunci când proiectul necesită o centralizare robustă dulap de distribuție cu o structură internă clară, sistem de bare colectoare din cupru și selecție flexibilă de intrare, circuite de ieșire și de control.
Pentru proiectele în care înlocuirea rapidă a unităților funcționale individuale este cerința principală, un retractabil configurația poate fi mai potrivită. Pentru rețele de distribuție mai simple, cu mai puține schimbări de circuit, un tip fix cabinetul poate oferi o soluție mai simplă.
Usune poate selecta structura dulapului, întrerupătoarele, aranjarea barelor colectoare, componentele de control și cablarea internă în conformitate cu schema uniliniară a proiectului și cerințele tehnice.
Panoul de distribuție a energiei de joasă tensiune GGD a fost menționat pentru proiectul de lansare a rachetei spațiale Cas, demonstrând aplicarea sa într-un mediu de proiect în care distribuția de joasă tensiune structurată și electrică fiabilitatea echipamentului este importantă.
Zhejiang Usune Electric Co., Ltd. are o experiență de peste 14 ani în domeniul echipamentelor electrice, susținută de o echipă de cercetare și dezvoltare cu experiență capabilă să dezvolte configurații conform cerințelor specifice proiectului.
De la componentele electrice și fabricarea dulapurilor până la cablarea internă și inspecția finală, Usune aplică controlat procedurile de producție și de control al calității. Timpul standard de producție este de aproximativ 15-20 de zile, în funcție privind configurația și cantitatea de comandă.
Pentru proiecte care necesită întreruptoare, componente de control, dimensiuni ale dulapului, aranjamente de bare colectoare sau configurații de cablare, Usune poate dezvolta echipamentul pe baza diagramei uniline și tehnice a cumpărătorului caietul de sarcini.
Tensiunea nominală de referință standard este de 0,4 kV, cu o frecvență nominală de 50 Hz. Parametrii finali depind de proiect proiectare.
Configurația furnizată poate ajunge la 3150A, în funcție de întrerupătorul selectat, bara colectoare și electricitatea generală. proiectare.
Da. Dimensiuni dulap, componente electrice, circuite de intrare și ieșire, funcții de control, bare colectoare aranjamentele și alte detalii pot fi personalizate conform desenelor aprobate.
Configurația poate include întreruptoare universale, întreruptoare cu carcasă turnată, întreruptoare miniaturale, contactoare, relee termice, contoare și alte componente conform cerințelor proiectului.
Perioada normală de producție este de aproximativ 15–20 de zile, în funcție de cantitate și configurația tehnică.
Da. Usune poate oferi personalizare OEM și bazată pe proiecte, inclusiv configurații ale componentelor specificate și client cerințe.
Componentele și dulapurile asamblate sunt inspectate în timpul producției, urmate de inspecții de rutină și testare înainte expediere. Documentația de testare relevantă poate fi furnizată în conformitate cu cerințele proiectului.
