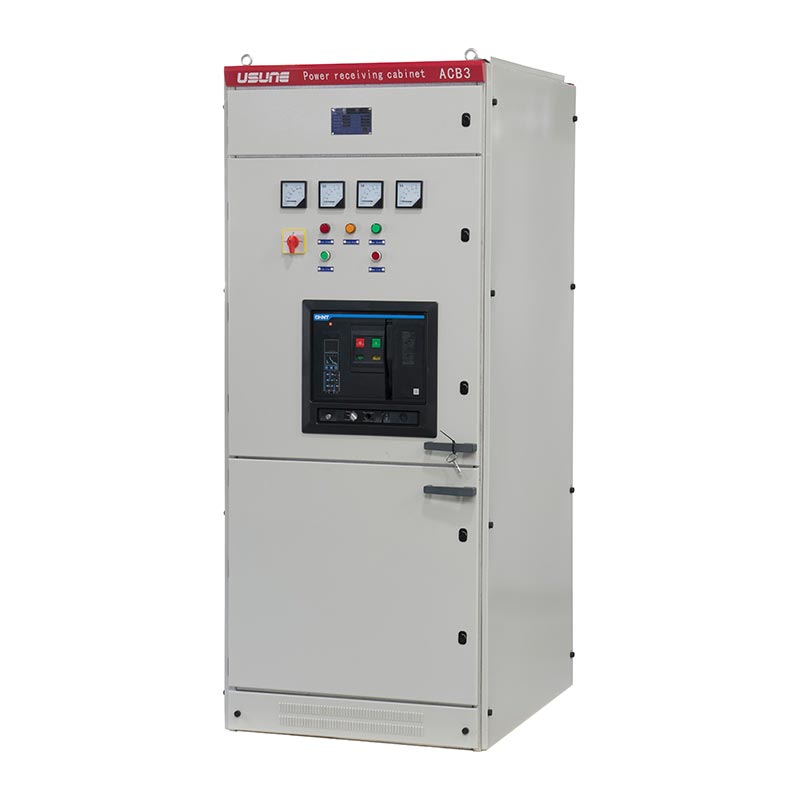

Aparatul de comutare de joasă tensiune Usune GGD este un aparat de comutare fix utilizat în principal pentru recepția, distribuția și controlul energiei. în sistemele de joasă tensiune. Optimizat pentru aplicații interioare, este potrivit pentru centrale electrice, substații, industriale și întreprinderi miniere și clădiri înalte și pot gestiona sarcini de până la 3150A.
- Tensiune nominală: 0,4 kV (380 V)
- Frecvența nominală: 50 Hz
- Evaluare de protecție: IP23
- Standarde: IEC 439, GB 7251, GB/T 14048.2
- Certificari: Certificarea Sistemului de Management ISO 9001
Aparatură de joasă tensiune
Aparataj de medie tensiune
1. Cadru dulap: Construit din tablă de oțel laminată la rece cu o grosime ≥2mm, în gri electric RAL7032,
având o rezistență mecanică ridicată.
2. Performanță de protecție: grad de protecție IP23, prevenind efectiv pătrunderea obiectelor străine solide și
stropi de apă.
3. Dispozitiv de interblocare: Aparatul de comutare de joasă tensiune GGD încorporează o interblocare mecanică și electrică
mecanism, prevenind eficient operarea greșită și asigurând siguranța operațională.
4. Componente de bază: echipate cu întreruptoare de circuit de înaltă calitate, indicatoare LED anti-interferență și precizie
instrumente de tip pointer.
1. Capacitate mare de rupere: capacitate de rupere de până la 50 kA, asigurând funcționarea stabilă a echipamentului aflat în defecțiune
conditii.
2. Stabilitate excelentă: prezintă o stabilitate dinamică și termică excelentă, potrivită pentru industria grea
aplicatii.
3. Configurație flexibilă: Designul modular permite configurarea personalizată bazată pe putere, iluminare și motor
cerințele de control.
4. Întreținere convenabilă: Componentele sunt dispuse logic, etichetate clar, iar ușile dulapului sunt durabile,
facilitând inspecția și întreținerea zilnică.
5. Adaptabilitate puternică la mediu: intervalul de temperatură de funcționare este de la -10℃ la +40℃, potrivit pentru medii cu
altitudini ≤1000m.
| Nume parametru | Parametri specifici |
| Model | Seria GGD |
| Tensiune nominală | 0,4 kV (380 V) |
| Curent nominal | Max 3150A |
| Frecvenţă | 50 Hz |
| Nivel de protecție | IP23 |
| Material | Oțel laminat la rece (≥2mm) |
| Culoare | RAL7032 (gri electric) |
| Standarde aplicabile | IEC 439, GB 7251, GB/T 14048.2 |
| Altitudine | ≤1000m |
| Interval de temperatură | -10℃ ~ +40℃ |
| Umiditate | Medie zilnică ≤95% |
| Nivelul de poluare | Nivelul 3 |
| Intensitatea seismică | ≤ Magnitudine 8 |
| Articol | Unitate | Parametru | |
| Tensiune nominală | kV | 24 | |
| Frecvența nominală | Hz | 50 | |
| Curentul nominal al întreruptorului | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Curentul nominal al dulapului de distribuție | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Curent dinamic nominal (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Curent constant nominal (vârf) | kA | 40, 50, 63, 80, 100, 125 | |
| Curent nominal de întrerupere a scurtcircuitului | kA | 16, 20, 25, 31,5, 40, 50 | |
| Curent nominal de scurtcircuit | kA | 40, 50, 63, 80, 100, 125 | |
| Tensiune de rezistență la frecvența de putere de 1 min | Pol-pol, pol-pământ | kV | 65 |
| Pe distanța de izolare | kV | 79 | |
| Tensiune de rezistență la impulsul fulgerului (vârf) | Pol-pol, pol-pământ | kV | 125 |
| Pe distanța de izolare | kV | 145 | |
| Nivel de protecție | IP4X pentru carcasă, IP2X pentru izolarea încăperii și camera întreruptoarelor deschise | ||
| Notă: capacitatea de scurtcircuit a TC trebuie luată în considerare separat. | |||
1. Numele proiectului: Modernizarea sistemului de distribuție a energiei pentru o mină de cărbune
2. Client: Un mare grup minier de cărbune din Shanxi, China
3. Provocări ale proiectului: Mediu subteran dur, cu niveluri ridicate de praf și vibrații, care necesită un mediu stabil și sursă de alimentare fiabilă pentru transportoare, pompe și echipamente de ventilație.
4. Soluție: Implementarea a 18 unități de comutație de joasă tensiune Usune GGD pentru distribuția de energie principală și puterea în zone distributie.
5. Rezultatele proiectului:
- Fiabilitate: Funcționare stabilă timp de 24 de luni consecutive, fără vreun timp neplanificat.
- Siguranță: gradul de protecție IP23 și dispozitivele robuste de interblocare elimină complet accidentele de siguranță electrică.
- Îmbunătățirea eficienței: sursa de alimentare stabilă reduce rata de defecțiune a echipamentelor cu 65%.
- Optimizarea întreținerii: designul componentelor cu acces ușor reduce timpul de întreținere cu 50%.

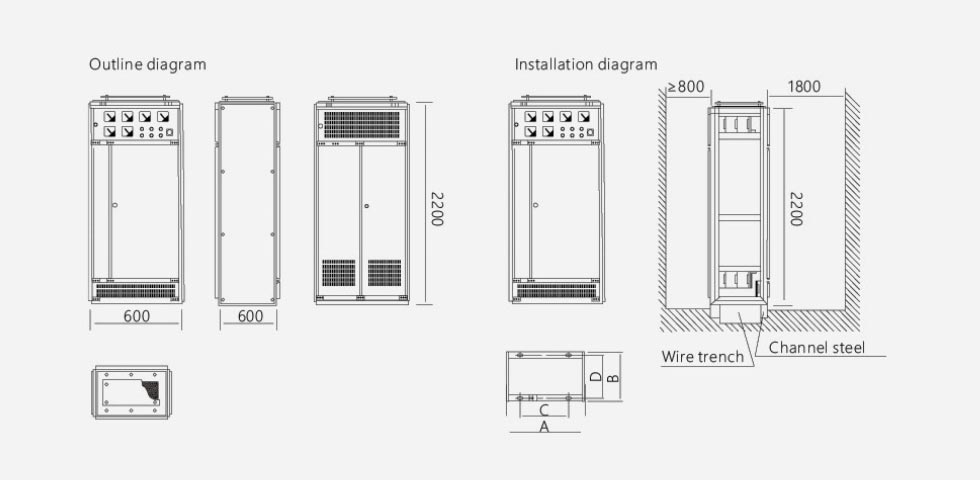

| Cod produs | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
R: Designul standard este potrivit pentru altitudini ≤1000m. Versiunile potrivite pentru altitudini de până la 2000m pot fi personalizat la confirmarea producătorului.
R: Acest produs este proiectat pentru utilizare în interior (potrivit pentru mediile cu poluare de nivelul 3). Pentru exterior sau extrem aplicații corozive, contactați Usune pentru acoperiri personalizate sau niveluri de protecție îmbunătățite.
R: Produsul respectă standardele IEC 439, GB 7251, GB/T 14048.2 și ISO ale sistemului de management. În caz de standarde contradictorii, standardul superior va fi prioritizat.
În concluzie, Usune GGD Low Voltage Switchgear este o distribuție a energiei de înaltă performanță, foarte fiabilă solutie. În calitate de producător și furnizor de top în China, Usune integrează concepte de design avansate, riguroase controlul calității și experiența vastă în industrie, valorificându-și facilitățile moderne de producție pentru a oferi siguranță, produse și servicii de distribuție a energiei eficiente și durabile pentru diferite scenarii din întreaga lume, inclusiv energie fabrici, instalații industriale și clădiri comerciale.
