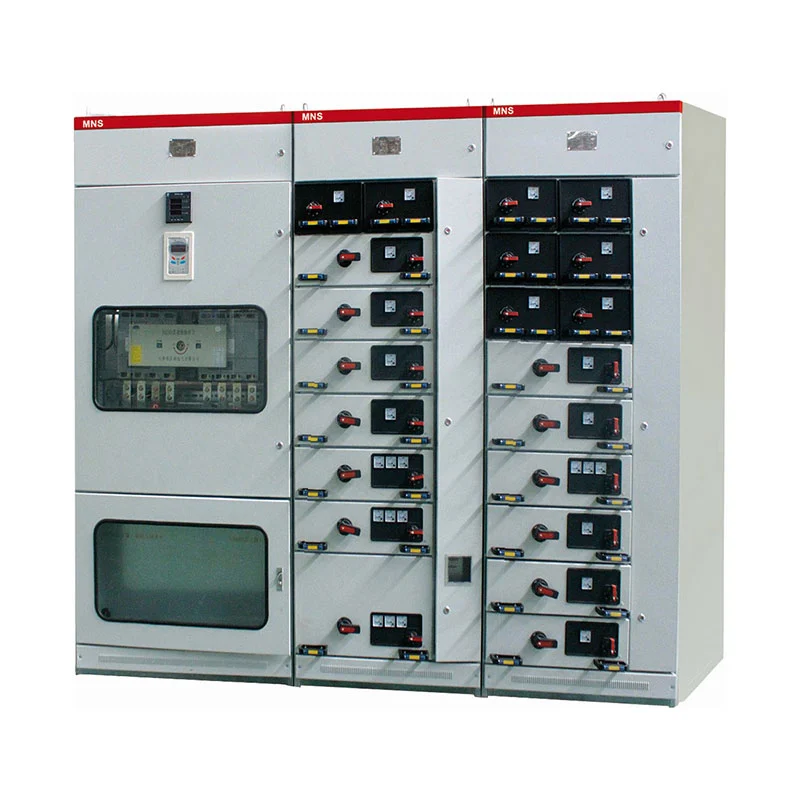

Pentru proiectele care necesită gestionarea mai multor tipuri de sarcini electrice dintr-un sistem centralizat de distribuție de joasă tensiune, panoul de comutație retrasabil de joasă tensiune este o alegere deosebit de potrivită. Dulapul acceptă configurarea cu unități de distribuție a energiei, unități de control al motorului și funcții de compensare a factorului de putere bazate pe schema electrică a clientului, în loc să se bazeze pe un singur aranjament fix. Cerințele de medie tensiune din același proiect pot fi acoperite de panoul de comutație retrasabil de joasă tensiune.

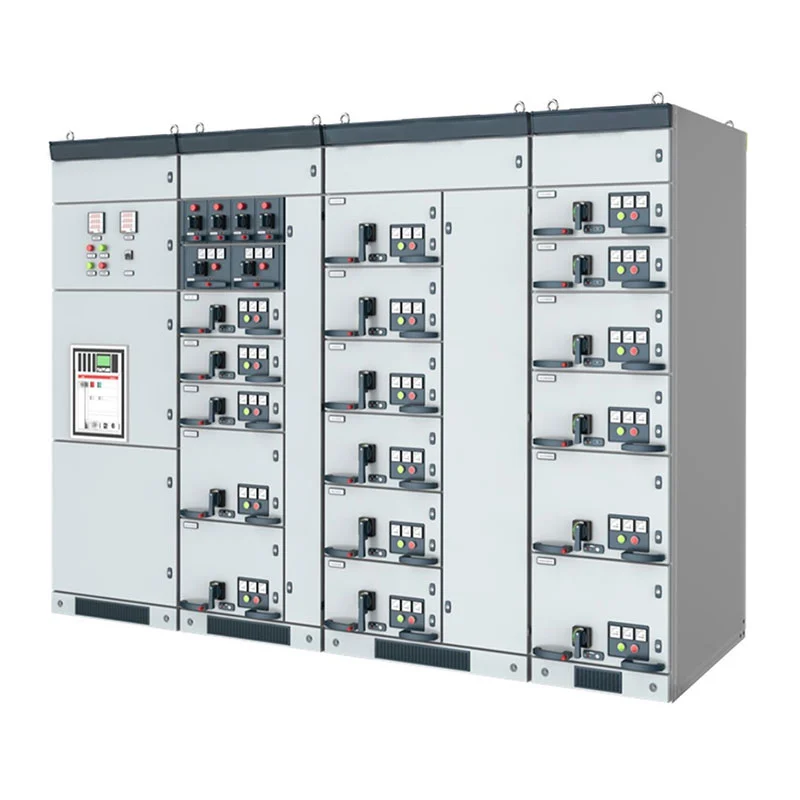

Diferite tipuri de sarcină - echipamente de producție, motoare, iluminat, echipamente auxiliare și sarcini reactive - coexistă în mod normal într-un sistem electric mare de joasă tensiune și fiecare poate necesita propriul aranjament de protecție și control. Aparatul de comutare modular al lui Usune este, prin urmare, configurabil în funcție de funcția circuitului: un centru de distribuție a puterii (PC) pentru puterea de intrare și de ieșire, un centru de control al motorului (MCC) pentru alimentatoarele de motoare și un dulap de compensare pentru gestionarea puterii reactive. Inginerii pot astfel construi tabloul de distribuție în jurul structurii reale de sarcină a unui proiect.

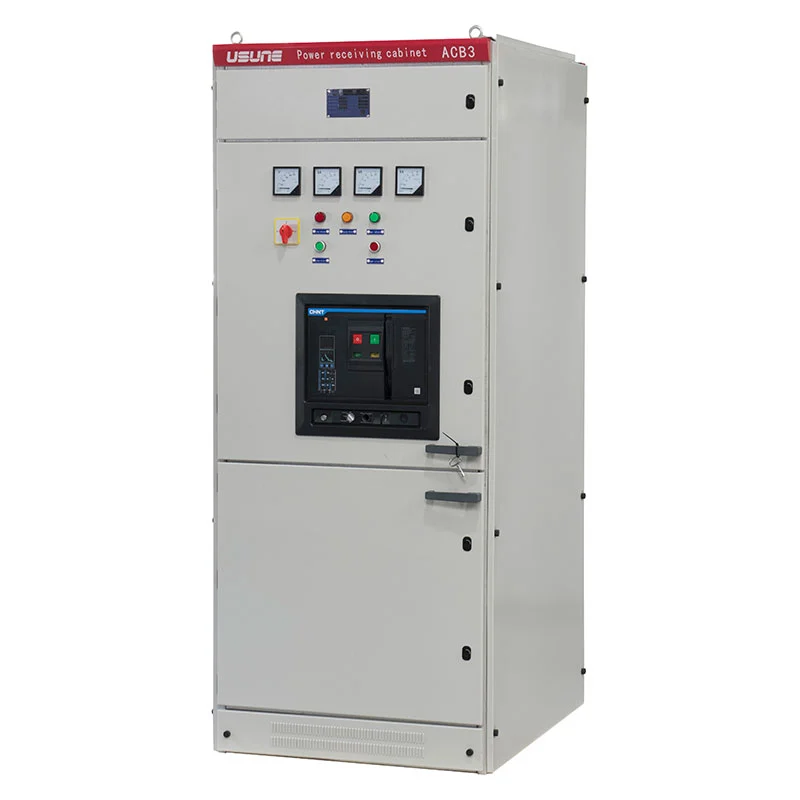

Pe partea de recepție și distribuție a unui sistem de joasă tensiune se află dulapul PC-ului. În funcție de parametrii electrici necesari, poate găzdui întrerupătoarele din seria Emax, MT, 3WN, AH, ME și alte componente compatibile în conformitate cu designul aprobat. Liniile de producție din aval, transformatoarele, echipamentele auxiliare, sistemele de construcție și alte sarcini sunt alimentate din secțiunea de distribuție. Acolo unde un proiect are mai multe alimentatoare, fiecare circuit poate fi proiectat pentru a se potrivi cu curentul nominal și cerințele de protecție, ceea ce face ca rețeaua de distribuție să fie mai ușor de organizat.
Printre cele mai mari componente ale sistemelor electrice industriale se numără sarcinile motoarelor: pompele, ventilatoarele, compresoarele, transportoarele, mașinile-unelte și echipamentele de producție pot avea nevoie fiecare de un circuit motor dedicat. Sertarele mari și mici în configurația MCC se potrivesc diferitelor cerințe de alimentare cu motor, iar dispozitivul principal de comutare al fiecărui circuit poate fi un întrerupător de circuit turnat cu capacitate mare de rupere sau un comutator rotativ de sarcină cu siguranță. Circuitele motoarelor sunt astfel grupate în afară de circuitele generale de distribuție a puterii în timp ce controlul centralizat al sistemului electric este păstrat.
Compensarea puterii reactive poate fi necesară în instalațiile industriale cu multe motoare și sarcini inductive. Secțiunea de compensare poate fi configurată de Usune cu funcții de compensare manuală, automată sau de la distanță a factorului de putere, cu metoda de control aleasă pentru a se potrivi cu sistemul de management electric al clientului. Menținând echipamentul de compensare separat de circuitele generale de distribuție și de motor, aranjamentul cabinetului se aliniază mai strâns cu strategia generală de gestionare a energiei a clientului.
Ceea ce contează cel mai mult într-un sistem retractabil de joasă tensiune nu este structura cabinetului ca atare, ci capacitatea de a organiza diferite funcții electrice într-un singur sistem coordonat. Puterea de intrare este gestionată de secțiunea PC, care distribuie electricitatea către alimentatoarele din aval, configurația întreruptorului acestuia fiind aleasă în funcție de curentul sistemului și cerințele de protecție. Circuitele legate de motor sunt gestionate de secțiunea MCC, unde dimensiunile sertarelor sunt aranjate pentru a se potrivi cu valorile nominale ale motorului și cantitățile de alimentare. Puterea reactivă este gestionată de secțiunea de compensare, configurabilă pentru operare manuală, automată sau de la distanță. În funcție de cerințele proiectului, aceste trei zone funcționale pot fi proiectate separat sau integrate într-un singur tablou de joasă tensiune.
Mai degrabă decât aspectul dulapului, sarcinile electrice ar trebui să fie punctul de plecare atunci când se selectează un sistem de comutație de joasă tensiune. Inginerii dintr-un proiect de distribuție a energiei confirmă în mod normal tensiunea de intrare, curentul nominal, numărul de alimentatoare de ieșire, nivelul de scurtcircuit, capacitatea motorului și cerințele viitoare de extindere. Numărul și ratingul motorului devin factori cheie în determinarea configurației MCC pentru instalațiile cu motor intensiv. Acolo unde sarcinile reactive sunt semnificative, trebuie cântărite și capacitatea de compensare necesară și metoda de control. O astfel de abordare bazată pe sarcină ajută la asigurarea că configurația finală a panoului de comutație retrasă de joasă tensiune corespunde caracteristicilor reale de funcționare ale unității.
Funcțiile de distribuție determină modul în care este configurat panoul de comutație retrasabil de joasă tensiune, permițându-i să deservească o gamă largă de industrii și medii electrice.
În fabrici, puterea ajunge la echipamentele de producție, motoarele, sistemele auxiliare și mașinile de proces prin configurațiile PC și MCC.
Pompele, ventilatoarele, compresoarele și alte sisteme acționate cu motor sunt obișnuite în uzinele petrochimice; circuitele dedicate de control al motorului pot fi amenajate în secțiunea MCC.
Motoarele de mare putere și liniile de producție multiple sunt tipice pentru instalațiile din oțel și metalurgie, unde distribuția modulară permite circuitelor de alimentare dedicate să gestioneze diferite sarcini.
Sursele de alimentare ale echipamentelor, sistemele auxiliare, echipamentele de ventilație și alte sarcini electrice din infrastructura de transport pot fi deservite prin distribuție centralizată de joasă tensiune.
Pentru gestionarea centralizată a alimentatorului și alimentarea cu echipamente electrice, clădirile înalte și dezvoltările rezidențiale se pot baza pe dulapuri de distribuție de joasă tensiune.
Distribuția de intrare, alimentatoarele de ieșire, circuitele motoarelor și compensarea puterii reactive pot fi reunite într-un sistem integrat de joasă tensiune la instalațiile legate de energie.
Panoul nostru standard de comutație retrasă de joasă tensiune este proiectat pentru o temperatură ambientală între -5°C și +40°C, cu o temperatură medie care nu depășește +35°C timp de 24 de ore.
Precizăm o altitudine standard de instalare ≤2000m. Aerul din jur ar trebui să fie relativ curat și vă recomandăm să luați în considerare măsuri adecvate în cazul în care umiditatea și fluctuațiile de temperatură pot provoca condens.
Pentru transport și depozitare, aplicăm un interval de temperatură de la -25°C la +55°C, cu expunere de scurtă durată până la +70°C timp de cel mult 24 de ore.
Dacă echipamentul este necesar pentru platforme petroliere offshore, centrale nucleare sau alte medii speciale, vom confirma condițiile de funcționare separat cu clientul.
| Articol | Caietul de sarcini |
| Tip echipament | Aparatură retrasabilă de joasă tensiune |
| Tensiune nominală de lucru | ≤660V |
| Frecvența nominală | 50Hz / 60Hz |
| Funcții principale | Distribuția puterii / Controlul motorului / Compensarea factorului de putere |
| Tipuri de cabinete | PC / MCC / Cabinet de compensare |
| Întrerupătoare pentru PC | Seria Emax / MT / 3WN / AH / ME |
| Structura MCC | Sertare mari și mici |
| Comutare principală MCC | MCCB cu ruptură mare / Comutator de sarcină rotativ cu siguranță |
| Moduri de compensare | Manual / Automat / Telecomanda |
| Altitudine de instalare | ≤2000m |
| Temperatura ambiantă | -5°C până la +40°C |
| Temperatura medie pe 24 de ore | ≤+35°C |
| Temperatura de depozitare | -25°C până la +55°C |
| Temperatura pe termen scurt | Până la +70°C timp de ≤24h |
| Sistem aplicabil | AC 50-60Hz |
Parametrii electrici finali trebuie confirmați în conformitate cu schema uniliniară a clientului, lista de încărcare, cerințele de protecție și condițiile de instalare.
Înainte de a comanda un panou de comutație retrasabil de joasă tensiune, clienții ar trebui să furnizeze în mod normal următorul proiect informatii:
| Informații obligatorii | Scop |
| Tensiunea sistemului | Determină configurația electrică de bază |
| Curent de intrare | Ajută la determinarea capacității de intrare a tabloului de distribuție |
| Numărul de hrănitori | Determină aranjamentul unității funcționale a cabinetului |
| Cantitatea motorului | Determină cerințele MCC |
| Evaluări ale motoarelor | Ajută la selectarea componentelor alimentatorului motorului |
| Nivel de scurtcircuit | Stabilește cerințele de protecție |
| Cerința de compensare | Determină configurația de compensare a factorului de putere |
| Mediul de instalare | Confirmă condițiile de funcționare aplicabile |
| Schema electrică | Ajută-l pe Usune să pregătească aranjamentul adecvat al dulapului |
Furnizarea acestor detalii în etapa de cotație permite lui Usune să dezvolte o configurație mai precisă a aparatului de comutare și reduce modificările inutile în timpul producției.
| nu. | Articole | Unitate | Unitatea de comutator de întrerupere a sarcinii | unitate combinată | Unitate de întrerupător | |
| 1 | Tensiune nominală | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Frecvența nominală | Hz | 50 | 50 | 50 | |
| 3 | Curent nominal | A | 630 | 125 (depinde de curentul siguranței) | 630 | |
| 4 | Nivel de izolare nominal | 1 min Frecvența rezistentă la presiune | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Tensiune rezistentă la impuls de iluminare | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Curent nominal de rezistență la scurtcircuit | kA/s | 25/4 | —— | 25/4 | |
| 6 | Curent nominal de vârf de rezistență | kA | 63 | —— | 63 | |
| 7 | Curent nominal de scurtcircuit | kA | 63 | Limitat de siguranța HV | 63 | |
| 8 | Curent nominal de întrerupere a scurtcircuitului | kA | —— | Limitat de siguranța HV | 25/25 | |
| 9 | Curentul nominal de transmisie | A | —— | 1700/1400 | —— | |
| 10 | Curent nominal de rupere a sarcinii active | A | 630 | —— | —— | |
| 11 | Curent nominal de rupere în buclă închisă | A | 630 | —— | 630 | |
| 12 | Durata de viata mecanica | întrerupător de sarcină/CB | Times | 10000 | 10000 | 20000 |
| Întrerupător de izolare/împământare | 5000 | 5000 | 5000 | |||
| 13 | Rezistența circuitului | μΩ | ≤150 | —— | ≤150 | |
| 14 | Presiune nominală de încărcare (presiune manometrică 20℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Rata anuală de scurgere relativă a gazului | % | 0.05 | 0.05 | 0.05 | |
| 16 | Grad de protecție IP | Cabinet | IP4X | IP4X | IP4X | |
| Rezervor de benzină | IP67 | IP67 | IP67 | |||

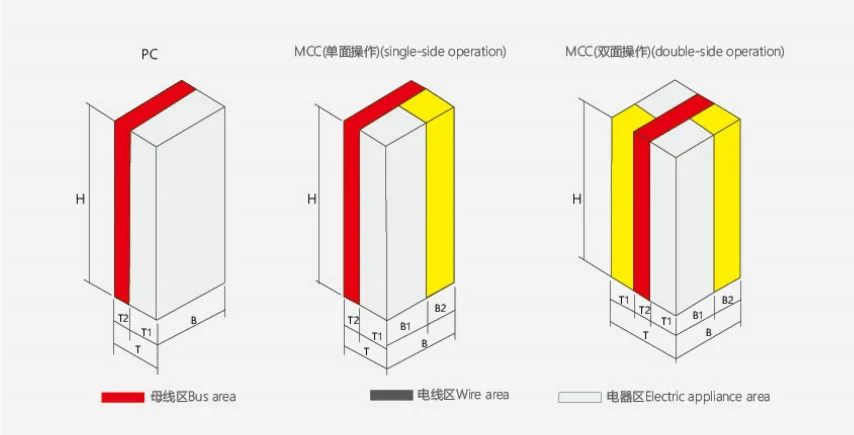

| Înălţime | Lăţime | Adâncime | Nota | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Funcționare cu o singură parte |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Funcționare cu două părți |
Noi, cei de la Usune, operăm procesele noastre de producție și management al calității în conformitate cu ISO 9001, ISO 14001 și ISO 45001.
Dezvoltăm și fabricăm produsele noastre cu referire la standardele aplicabile IEC și GB. Certificarea CE este disponibilă pentru configurațiile de produse aplicabile și piețele țintă.
Inspecția noastră din fabrică acoperă instalarea componentelor, asamblarea dulapului, conexiunile electrice, mecanismele funcționale și testele de rutină înainte de expediere.
Putem furniza documente tehnice relevante și rapoarte de testare în conformitate cu cerințele proiectului.
Echipamentul este proiectat pentru sisteme de curent alternativ cu o tensiune nominală de lucru de 660 V sau mai mică.
Sistemul poate integra distribuția puterii, controlul motorului și funcțiile de compensare automată a factorului de putere.
Un dulap PC este folosit în principal pentru recepția și distribuția energiei. Poate fi configurat cu un circuit adecvat întrerupătoare conform cerințelor sistemului.
Un cabinet MCC este proiectat pentru controlul și protecția centralizată a mai multor circuite de motoare. Se poate folosi mari și configurații mici de sertare.
Da. Usune poate configura dulapul în funcție de diagrama uniliniară a clientului, lista de sarcină, valorile nominale ale motorului, cantitatea alimentatorului și cerințele de compensare.
Usune operează în conformitate cu sistemele de management ISO 9001, ISO 14001 și ISO 45001. Produsele sunt concepute conform standardele IEC și GB aplicabile, cu certificare CE disponibilă pentru configurațiile aplicabile.
Mediile speciale, cum ar fi platformele offshore și instalațiile de energie nucleară, necesită o evaluare tehnică separată și acord înainte de producție.
Clienților li se recomandă să furnizeze tensiunea sistemului, curentul de intrare, cantitatea de alimentare, informații despre motor, nivelul de scurtcircuit, cerințele de compensare, diagrama cu o singură linie și mediul de instalare.
Da. Inspecția în fabrică și testele de rutină sunt efectuate înainte de expediere, iar rapoartele de testare relevante pot fi furnizate conform cerințelor proiectului.

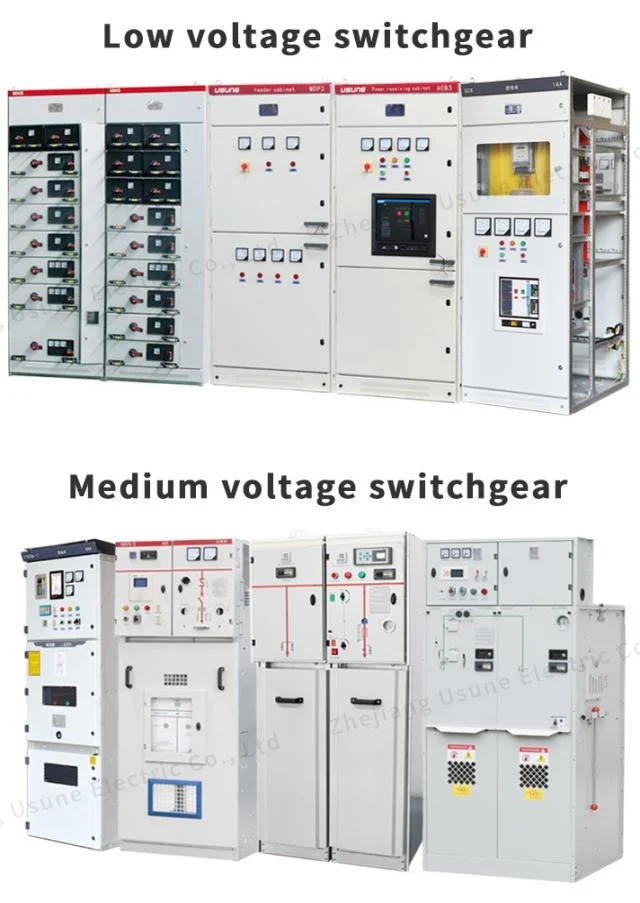

Usune se concentrează pe echipamente electrice de joasă tensiune și oferă configurații de comutatoare orientate spre proiect pentru aplicații industriale, comerciale, energetice, de transport și de infrastructură specializată.
Pentru clienții care achiziționează panoul de comutație retrasabil de joasă tensiune, Usune poate sprijini procesul de la electricitate confirmarea parametrilor și configurarea cabinetului la inspecția de fabricație și documentația de expediere, furnizând a soluție practică bazată pe sistemul electric actual, mai degrabă decât pe aceeași configurație pentru fiecare proiect.
