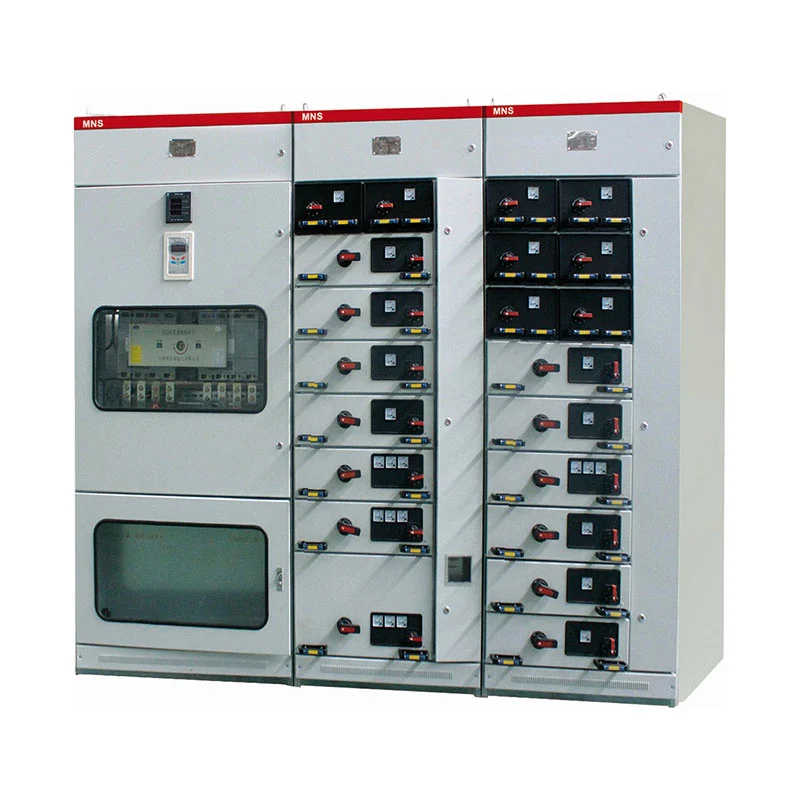

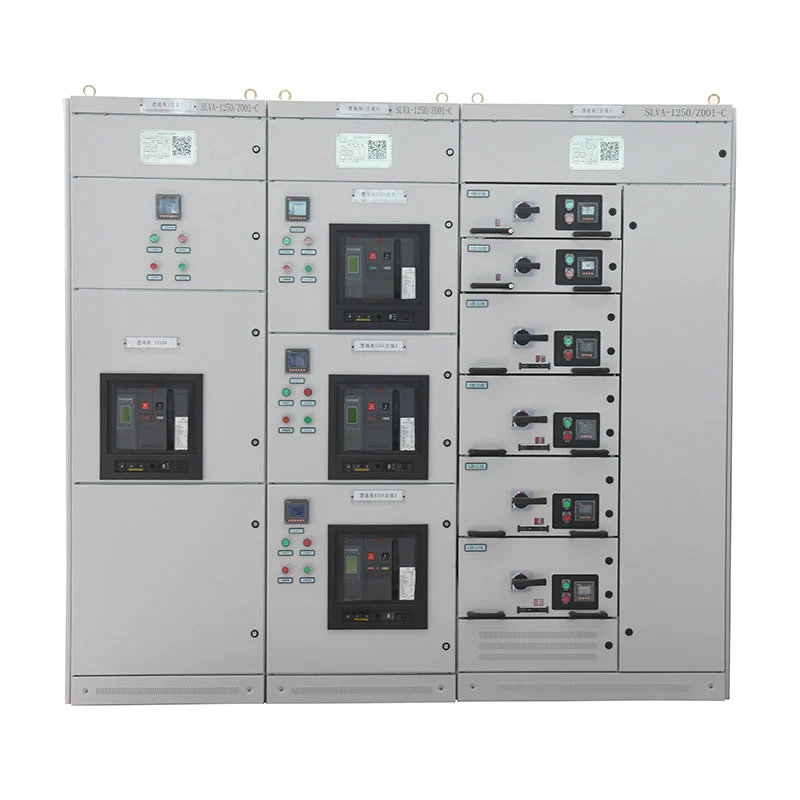

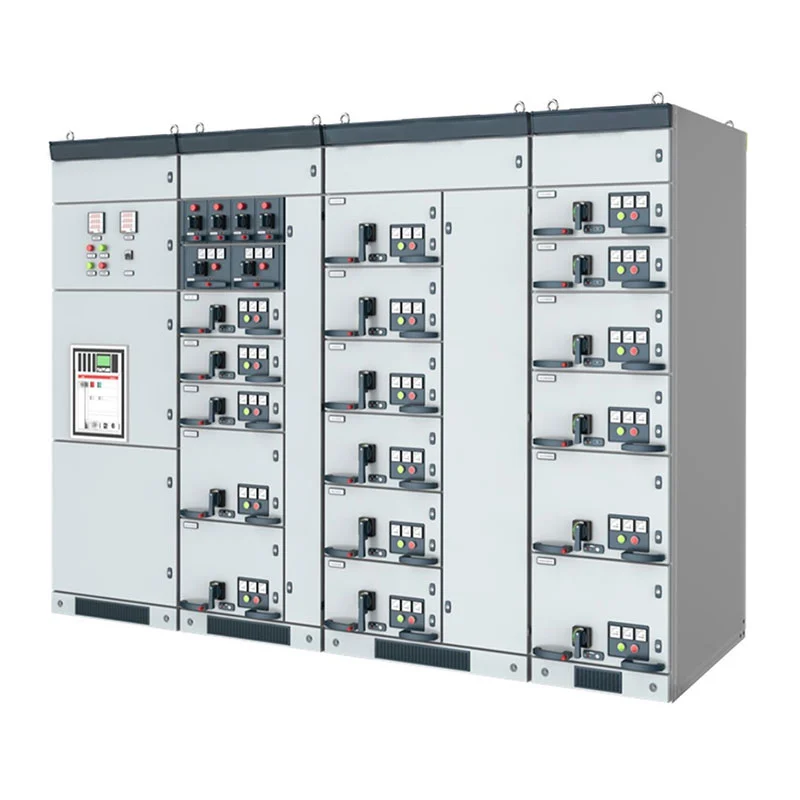

Dulap de comutație tip sertar de joasă tensiune

Proiectat pentru sisteme AC 50–60 Hz cu tensiune nominală de lucru de până la 660 V, dulapul de comutație de tip sertar de joasă tensiune poate fi configurat pentru distribuția puterii, controlul motorului și compensarea factorului de putere. Este potrivit pentru uzine industriale, instalații electrice, proiecte petrochimice, infrastructură de transport, clădiri comerciale, și alte sisteme electrice de joasă tensiune.

De ce contează designul sertarului

Într-un dulap de distribuție fix convențional, circuitele electrice sunt relativ dependente de dulapul general aranjament. Atunci când o instalație conține multe sarcini independente, acest lucru poate face managementul circuitului și viitor modificarea mai complicată.

O configurație de tip sertar împarte funcțiile electrice în unități individuale. Fiecare sertar poate corespunde unui alimentator specific, motor sau sarcină electrică, permițând organizarea generală a dulapului în funcție de situația actuală structura de distributie.

Pentru fabrici și facilități mari, acest lucru înseamnă că aparatul de comutare poate fi planificat mai degrabă în jurul sarcinii electrice decât pur și simplu în jurul dimensiunilor fizice ale cabinetului.

Managementul circuit-cu-circuit

Structura sertarului permite alocarea diferitelor circuite unor unități funcționale separate.

De exemplu, o unitate de producție poate avea circuite independente pentru motoare transportoare, pompe, ventilatoare, mașini, iluminat și distribuție generală a energiei. Aceste circuite pot fi aranjate în funcție de persoana lor cerințe electrice.

Această structură ajută operatorii să identifice relația dintre fiecare circuit și echipamentul său conectat, adică deosebit de valoros în încăperile electrice mari care conțin numeroase alimentatoare de ieșire.

Încărcări diferite, sertare diferite

Nu orice sarcină electrică are aceeași cerință de putere. Un mic motor auxiliar și un motor de producție de mare putere poate necesita aranjamente diferite de comutare și protecție.

Dulapul de comutație de tip sertar de joasă tensiune poate utiliza, prin urmare, sertare mari și mici pentru circuite diferite cerințe. Configurația sertarului poate fi determinată în funcție de puterea motorului, capacitatea alimentatorului și numărul a circuitelor din cadrul proiectului.

Acest lucru oferă inginerilor electrici o mai mare libertate atunci când pregătesc aspectul cabinetului.

Organizarea circuitului motor

Pentru instalațiile industriale, controlul motorului poate reprezenta o proporție semnificativă din electricitatea de joasă tensiune sistem.

Configurația MCC este compusă din sertare mari și mici, dispozitivul principal de comutare al fiecărui circuit utilizând a întrerupător cu carcasă turnată cu capacitate mare de rupere sau întrerupător rotativ de sarcină cu siguranță.

Acest aranjament poate fi aplicat circuitelor care deservesc pompe, compresoare, ventilatoare, transportoare, mașini de producție și alte echipamente acţionate cu motor.

Separarea acestor circuite de motor în unități funcționale dedicate ajută, de asemenea, la simplificarea relației electrice între motoarele individuale și alimentatoarele corespunzătoare acestora.

Aranjamentul de distribuție a energiei

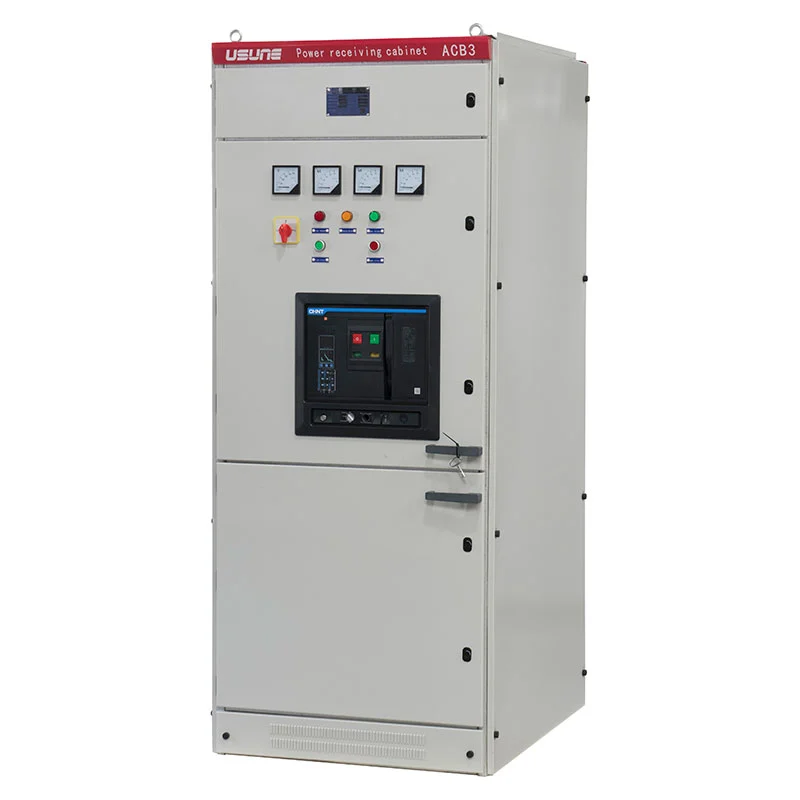

Dulapul centrului de distribuție a energiei este utilizat acolo unde energia electrică de intrare trebuie împărțită între mai mulți circuite din aval.

Configurația PC poate găzdui întrerupătoarele din seria Emax, MT, 3WN, AH și ME, în funcție de proiectare electrică.

Selecția ar trebui să ia în considerare curentul nominal, capacitatea de scurtcircuit, caracteristicile alimentatorului, coordonarea protecției, și cerințele echipamentului conectat.

Managementul puterii reactive

Sistemele industriale cu motoare grele pot genera o cerere semnificativă de putere reactivă. Pentru astfel de instalații, factor de putere compensarea poate face parte din proiectarea electrică de joasă tensiune.

Dulapul de compensare poate fi configurat pentru compensare manuală, automată sau de la distanță a factorului de putere.

Configurația sa poate fi determinată în funcție de caracteristicile de sarcină ale clientului și de managementul electric cerințe, mai degrabă decât utilizarea aceluiași aranjament de compensare pentru fiecare proiect.

Unde se potrivește

Echipamentul poate fi adaptat la sisteme electrice cu diferite structuri de sarcină.

Facilități de producție

Fabricile cu mai multe linii de producție pot folosi sertare separate pentru motoare, echipamente auxiliare și general circuite de putere.

Uzinele Petrochimice

Pompele, compresoarele, ventilatoarele și alte echipamente de proces pot fi aranjate prin circuite dedicate de control al motorului.

Oțel și metalurgie

Unitățile de producție mari pot utiliza distribuția centralizată de joasă tensiune pentru mai multe echipamente și motor de mare putere alimentatoare.

Infrastructura de transport

Instalațiile feroviare, terminalele și infrastructura de sprijin pot folosi cabinetul pentru distribuția de energie a echipamentelor și sisteme electrice auxiliare.

Clădiri înalte

Clădirile comerciale și rezidențiale pot organiza mai multe alimentatoare de joasă tensiune în cadrul unei distribuții centralizate sistem.

Facilități energetice

Centralele electrice și proiectele energetice pot configura funcțiile de distribuție, control al motoarelor și compensare în funcție de sarcinile electrice auxiliare ale acestora.

Date tehnice

Mediul de lucru

Mediul de operare standard ar trebui să aibă o temperatură ambientală între -5°C și +40°C, cu o medie temperatura peste 24 de ore care nu depășește +35°C.

La o temperatură ambientală maximă de +40°C, umiditatea relativă nu trebuie să depășească 50%. Umiditatea mai mare poate fi acceptabilă la temperaturi mai scăzute, cum ar fi până la 90% la +20°C. Variațiile de temperatură trebuie luate în considerare din cauza condensului poate apărea.

Altitudinea standard este ≤2000m.

În timpul transportului și depozitării, echipamentul poate rezista la temperaturi de la -25°C până la +55°C, pe termen scurt. expunere până la +70°C pentru o perioadă care nu depășește 24 de ore.

Aplicațiile speciale, inclusiv platformele de foraj petrolier offshore și centralele nucleare, necesită tehnică separată evaluare și acord între producător și utilizatorul final.

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Proiectul de lansare a rachetei spațiale Cas este o referință de inginerie pentru echipamentele electrice Usune.

Infrastructura de lansare a rachetelor conține diverse sarcini electrice de suport, inclusiv sisteme de echipamente, auxiliare facilități și servicii de infrastructură. Astfel de facilități necesită o organizare clară a circuitului și de încredere distribuție electrică pentru a susține diferite zone operaționale.

Au fost aplicate echipamente Usune ca parte a sistemului electric al proiectului, oferind experiență practică în aprovizionare aparate de comutare pentru infrastructură specializată.

Proiectul demonstrează, de asemenea, importanța adaptării configurației cabinetului la arhitectura electrică actuală a unei instalații, mai degrabă decât să se bazeze pe un aranjament uniform.

Calitate și conformitate

Sistemul de producție și management al Usune este susținut de ISO 9001, ISO 14001 și ISO 45001.

Echipamentul este fabricat în conformitate cu cerințele aplicabile IEC și GB, inclusiv GB 7251.1, JB/T 9961 și cerințele internaționale relevante pentru ansamblurile de aparate de comutare și de control de joasă tensiune.

Înainte de expediere, dulapul finit este supus inspecției din fabrică și testelor de rutină. Rapoartele de testare relevante și documentația tehnică poate fi furnizată conform cerințelor proiectului.

Configurare înainte de cumpărare

Pentru echipele de achiziții, cel mai important pas este confirmarea configurației electrice înainte de fabricație.

Un dulap de comutație de tip sertar de joasă tensiune ar trebui să fie selectat în funcție de lista de sarcină reală și nu numai tensiunea nominală a dulapului.

Usune recomandă confirmarea:

Furnizarea acestor detalii în timpul etapei de ofertă permite lui Usune să pregătească o configurație care se potrivește mai bine cu sistemul electric real al clientului.

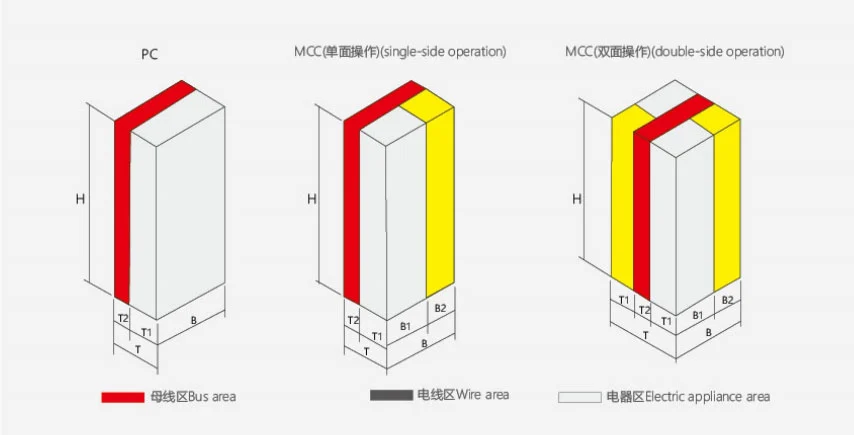

Dimensiunea externă a produsului

Un cabinet de centru de distribuție a energiei (PC).

B Cabinetul centrului de control al motorului (MCC).

Producția din fabrică

Dulapul este asamblat în fabrică folosind structuri standardizate de cabinet și componente funcționale.

Procesul de producție acoperă inspecția componentelor, asamblarea structurală, instalarea sertarelor, cablarea electrică, inspecția unității funcționale și testarea de rutină.

Acest proces de asamblare din fabrică permite ca configurația finală a dulapului să fie verificată în raport cu cea aprobată cerințe tehnice înainte de expediere.

FAQ

Ce tensiune poate suporta dulapul?

Echipamentul este proiectat pentru sisteme de curent alternativ cu tensiune nominală de lucru de 660 V sau mai mică.

De ce să folosiți o configurație de tip sertar?

Dispunerea sertarelor permite ca circuitele electrice individuale să fie organizate ca unități funcționale separate, ceea ce poate face sistemele mari de distribuție mai ușor de gestionat și configurat.

Se pot combina sertarele mari și mici?

Da. Configurația MCC poate folosi atât sertare mari, cât și mici, în funcție de capacitatea motorului și cerințele circuitului.

Ce echipament poate fi instalat în dulapul PC?

Configurația PC poate folosi întrerupătoarele din seria Emax, MT, 3WN, AH și ME conform proiectului aprobat proiectare.

Este potrivit pentru controlul motorului?

Da. Secțiunea MCC este proiectată special pentru mai multe circuite de motoare și poate fi configurată cu sertare diferite dimensiuni.

Acceptă compensarea factorului de putere?

Da. Funcțiile de compensare manuală, automată și de la distanță pot fi configurate în funcție de cerințele proiectului.

Ce certificări are Usune?

Usune operează conform sistemelor de management ISO 9001, ISO 14001 și ISO 45001. Produsele sunt fabricate conform standardele IEC și GB aplicabile, cu certificare CE disponibilă pentru configurațiile aplicabile.

Poate Usune personaliza dulapul?

Da. Cantitatea de sertare, aranjarea circuitelor, selecția întreruptorului, configurația MCC și funcțiile de compensare pot fi determinată în funcție de cerințele electrice ale clientului.

Ce informații trebuie furnizate pentru o cotație?

Cele mai utile informații includ tensiunea sistemului, curentul de intrare, numărul de alimentatoare, cantitatea motorului și valorile nominale, nivelul de scurtcircuit, cerințele de compensare, mediul de instalare și schema electrică cu o singură linie.

Suport proiect Usune

Usune oferă aparate de comutare de joasă tensiune pentru sistemele electrice în care trebuie organizate mai multe circuite de alimentare în cadrul unui cabinet centralizat.

Pentru clienții care achiziționează un dulap de comutație tip sertar de joasă tensiune, Usune poate evalua sarcina electrică structura, selectați configurațiile de sertare adecvate, coordonați selecția componentelor, asamblarea completă din fabrică și testarea și furnizarea documentației tehnice pentru livrarea proiectului.
