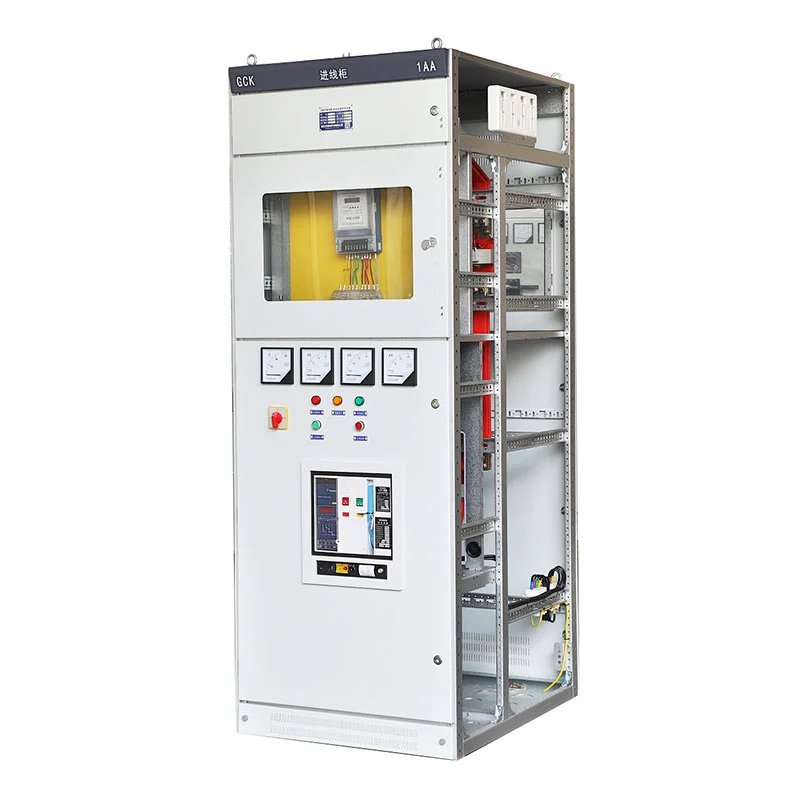

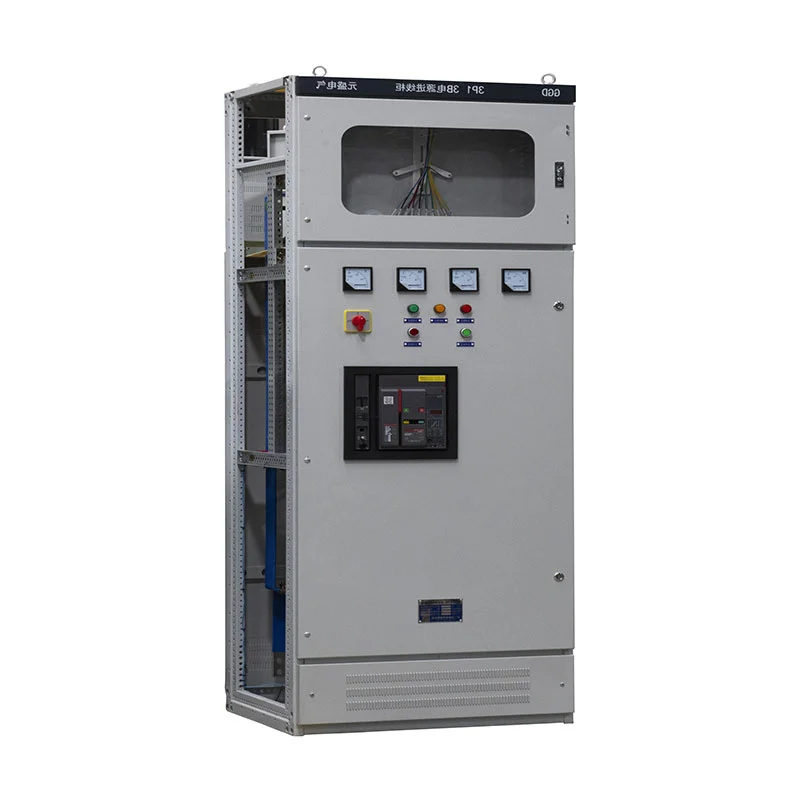

Aparatură de joasă tensiune

Dezvoltat de Zhejiang Usune Electric Co., Ltd., tabloul de distribuție retractabil de joasă tensiune este potrivit pentru AC Sisteme de 50 Hz cu tensiune nominală de lucru de până la 400 V și curent nominal de până la 3150 A. Designul combină bara de cupru distribuție, întreruptoare configurabile, cablare secundară organizată și spații dedicate pentru cabluri pentru a susține diferite machete de proiect. Usune produce și furnizează soluții de comutație de joasă tensiune pentru centrale electrice, substații, fabrici, instalații miniere, clădiri comerciale și alte proiecte de distribuție a energiei în China și pe piețele de peste mări.

Configurație flexibilă a circuitului

Sarcini electrice diferite necesită aranjamente diferite de alimentare. Dulapul poate fi configurat conform diagrama de distribuție a puterii, permițând circuite de intrare, circuite de ieșire, alimentatoare de motoare și putere reactivă circuitele de compensare să fie dispuse în cadrul aceluiaşi sistem de distribuţie de joasă tensiune.

Pentru cerințe de distribuție mai mari, întrerupătoarele universale, cum ar fi seriile Emax, MT, 3WN, AH și ME pot fi selectate conform designului proiectului. Configurația poate include, de asemenea, întrerupătoare cu carcasă turnată, sarcină întrerupătoare și alte componente electrice pe baza curentului nominal și a schemei de protecție necesare.

Această abordare de configurare permite ca echipamentul să fie adaptat la diferite arhitecturi de distribuție a energiei de a se baza pe un singur aranjament electric fix.

Sistem de bare colectoare

Barele colectoare principale și barele de ramificație utilizează cupru electrolitic pentru a oferi o cale stabilă de transport de curent între și circuite de ieșire. Pe barele colectoare relevante sunt aplicate izolație ignifugă și manșoane termocontractabile secțiuni pentru a îmbunătăți protecția izolației și pentru a menține identificarea clară a fazelor.

Aranjamentul barelor colectoare este proiectat în conformitate cu desenul electric și cerințele de curent nominal. Flexibil Conexiunile de bare pot fi prevăzute și la conexiunea de intrare între podul de magistrală și circuitul principal întrerupător acolo unde este cerut de proiectul.

Pentru echipele de achiziții, această configurație ajută la simplificarea potrivirii tabloului de distribuție cu transformatoarele din amonte, poduri de autobuz și sisteme de alimentare din aval.

Construcție de cabinete

Cadrul dulapului și partițiile interioare sunt fabricate din plăci de oțel laminate la rece. Placa standard grosimea nu este mai mică de 2 mm, oferind o rezistență mecanică suficientă pentru funcționarea normală, inspecție și întreținere.

Structura cabinetului oferă zone dedicate pentru componentele electrice, conexiunile cablurilor și controlul secundar cablare. Ușile, mânerele de operare, plăcuțele de identificare și etichetele interne sunt aranjate în funcție de electricitate proiectare pentru a facilita identificarea circuitelor în timpul punerii în funcțiune și întreținere.

O magistrală de împământare din cupru PE circulă de-a lungul direcției de aranjare a dulapului. Componentele care necesită împământare pot fi conectat la acest conductor, cu borne de împământare dedicate prevăzute pentru conectarea la împământarea externă rețea.

Control secundar

Circuitul secundar este aranjat conform desenelor proiectului și cerințelor de control. Utilizările cablajului de control conductori flexibili de cupru izolați și este organizat în mănunchiuri pentru a oferi un cablaj intern curat și care poate fi întreținut aranjament.

Circuitele de control folosesc în general conductori de 1,5 mm², în timp ce circuitele de curent alternativ folosesc conductori de 2,5 mm², sub rezerva proiectul ingineresc final. Se folosesc blocuri de borne ignifuge și numere de fire sau mărci de identificare a circuitelor sunt prevăzute pentru a corespunde cu desenele electrice.

Pentru dulapurile de intrare, protecția de declanșare la subtensiune poate fi încorporată în protecția întreruptorului aranjament. Luminile indicatoare, comutatoarele de control și instrumentele de măsurare pot fi, de asemenea, configurate în conformitate cu funcția fiecărui circuit.

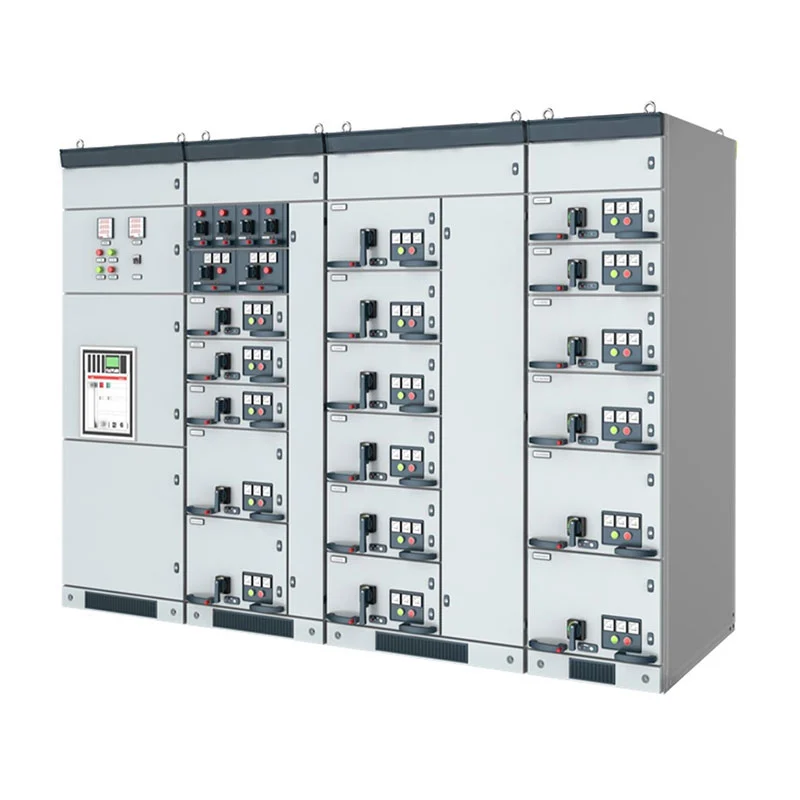

Funcții de distribuție

Tabloul de distribuție retrasabil de joasă tensiune poate fi configurat pentru mai multe puteri comune de joasă tensiune functii de distributie. Un dulap de intrare primește energie de la transformatorul din amonte sau de la sursa de alimentare, în timp ce dulapurile de ieșire distribuie electricitatea la sarcinile din aval.

Circuitele de comandă a motorului pot fi aranjate folosind configurații de sertare mari și mici, cu întreruptoare de circuit sau sigure comutatoare rotative de sarcină selectate în funcție de caracteristicile motorului. Dulapuri de compensare a condensatorului pot încorporează echipamente de compensare a puterii reactive manuale, automate sau de la distanță.

Această aranjare modulară permite aceleiași platforme de cabinet să suporte diferite sarcini de distribuție electrică în interior un singur proiect.

Specificatii tehnice

Dimensiunea externă a produsului

Condiții de funcționare

Echipamentul este destinat instalării în interior în medii fără vibrații severe, impact sau corozive conditii. Temperatura mediului ambiant ar trebui să rămână între -10°C și +40°C, cu temperatura medie în 24 ore care nu depășesc +35°C.

Altitudinea de instalare este în mod normal limitată la 2000 m. La o temperatură ambientală maximă de +40°C, relativ umiditatea nu trebuie să depășească 50%, în timp ce umiditatea relativă mai mare poate fi permisă la temperaturi mai scăzute, conform condiţiile de mediu aplicabile.

Înclinarea instalării nu trebuie să depășească 5° față de planul vertical. Dacă echipamentul este necesar pentru special medii sau condiții de funcționare, configurația finală poate fi determinată prin consultanță tehnică între Usune și client.

Detalii de protecție

Siguranța electrică este abordată atât prin construcția cabinetului, cât și prin protecția circuitului. Mecanic și electric funcțiile de interblocare sunt încorporate în funcție de configurația selectată pentru a reduce erorile de operare.

Dulapul folosește etichete de circuite și numere de componente clar identificate, în timp ce sistemul de împământare oferă a magistrală de cupru PE dedicată pentru conexiunile de împământare. Compartimentele pentru cabluri pot fi proiectate cu spațiu suficient pentru capete de cablu și instalarea transformatorului de curent cu secvență zero acolo unde este necesar.

Ușile din față și din spate sunt proiectate pentru deschidere și închidere stabilă, în timp ce componentele de operare sunt poziționate evitați interferența cu ușile și mânerele dulapului.

Standarde și certificare

Usune își produce echipamentele electrice de joasă tensiune în conformitate cu cerințele aplicabile IEC și GB. Relevant standardele includ GB/T 14048.2, GB 7251.12 și cerințele IEC aplicabile pentru aparatele de comutare de joasă tensiune și ansambluri de control.

Sistemul de producție și management este susținut de certificările ISO 9001, ISO 14001 și ISO 45001. Produsul poate fi, de asemenea, furnizat cu certificare CE și documentație de testare relevantă în conformitate cu cerințele proiectului.

Aceste certificări și standarde oferă echipelor de achiziții o bază documentată pentru evaluarea furnizorilor, proiect aprobare și achiziție internațională.

Controlul calității

Controlul calității acoperă materialele dulapului, barele de cupru, componentele electrice, cablarea secundară și finisarea asamblare. Componentele sunt selectate în funcție de desenele de proiectare și specificațiile tehnice aprobate.

Înainte de livrare, echipamentul asamblat este supus unei inspecții și testări de rutină. Cablaj, identificarea componentelor, conexiunile de împământare, structura cabinetului și funcțiile electrice sunt verificate în raport cu documentația de proiect reduce problemele de instalare și punere în funcțiune la locul clientului.

Usune menține, de asemenea, evidențe de producție și inspecție pentru a sprijini verificarea calității și trasabilitatea proiectului.

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Tabloul de distribuție retrasabil de joasă tensiune a fost furnizat pentru proiectul de lansare a rachetei spațiale Cas, acolo unde este necesară o distribuție fiabilă a energiei de joasă tensiune pentru instalațiile proiectului și pentru suportul electric sisteme.

Pentru proiecte de inginerie cu sarcini electrice multiple și circuite de distribuție diferite, dulapul modular configurația permite ca puterea de intrare, circuitele de alimentare și funcțiile electrice auxiliare să fie organizate în funcție de proiectul de distribuție a energiei electrice.

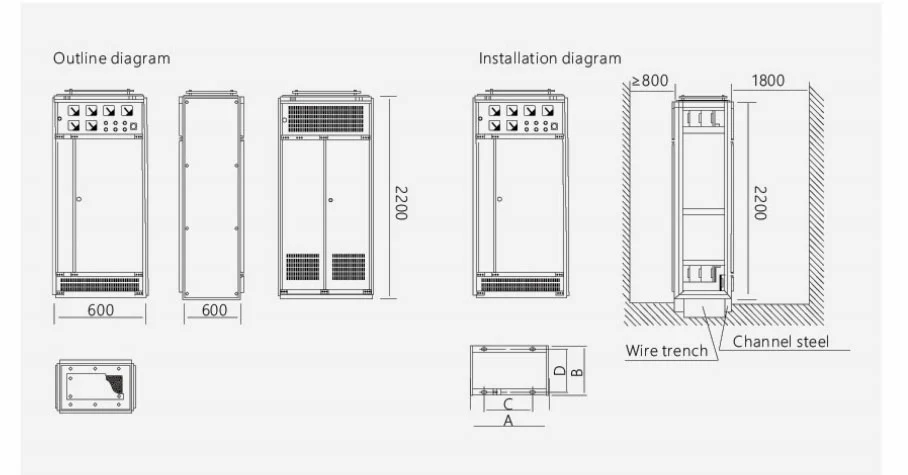

Dimensiuni exterioare

Dimensiunile dulapului pot fi determinate în funcție de desenele electrice aprobate, selecția componentelor, cablul cerințele de intrare și condițiile de instalare pe șantier. Usune poate furniza desene dimensionale corespunzătoare pentru revizuire de inginerie înainte de producție.

Testare în fabrică

Usune efectuează inspecții și teste de rutină înainte de expediere. Procesul de testare acoperă asamblarea dulapului, conexiuni electrice, instalarea componentelor, împământare, cablare secundară și alte funcții relevante.

Rapoartele de testare și documentația tehnică pot fi furnizate în funcție de cerințele proiectului, ajutând clienții finalizați procedurile de inspecție, instalare și punere în funcțiune.

FAQ

Ce tensiune este disponibilă?

Configurația standard este evaluată la 0,4 kV, cu un curent nominal de până la 3150A. Configurația electrică finală se determină în funcție de sarcina proiectului și desenele de proiectare.

Se poate personaliza dulapul?

Da. Usune poate personaliza configurația cabinetului în funcție de schema electrică, cantitatea circuitului, componenta selecția, direcția de intrare a cablurilor, dimensiunile dulapului și alte cerințe ale proiectului.

Ce întrerupătoare pot fi folosite?

Sistemul poate găzdui diferite configurații de întrerupător. Întrerupătoare universale precum Emax, MT, Serii 3WN, AH și ME pot fi selectate în funcție de designul aprobat.

Poate fi folosit pentru controlul motorului?

Da. Configurațiile de control al motorului pot fi aranjate folosind diferite dimensiuni de sertare și întrerupătoare de circuit adecvate sau siguranțe întrerupătoare de sarcină în funcție de capacitatea motorului și cerințele de protecție.

Ce material pentru bare colectoare este folosit?

Barele colectoare principale și de ramificație folosesc cupru electrolitic. Secțiunile de bare colectoare relevante pot fi prevăzute cu ignifug izolație și manșoane de protecție termocontractabile.

Ce documente pot fi furnizate?

Usune poate furniza specificații tehnice, desene electrice, desene dimensionale, rapoarte de testare și relevante documentatie de calitate conform cerintelor proiectului.

Care este timpul de producție?

Termenul standard de livrare este, în general, de 15-20 de zile, în funcție de configurație, cantitate și cerințele proiectului.

De ce Usune

Usune are peste 14 ani de experiență în fabricarea de echipamente electrice și produse bazate pe proiecte dezvoltare. Echipa sa de ingineri poate lucra din desenele clientului și specificațiile electrice pentru a dezvolta configurația necesară a cabinetului.

Cu sisteme de management ISO 9001, ISO 14001 și ISO 45001, conformitate cu standardele IEC și GB, certificare CE și testări de rutină din fabrică, Usune oferă echipamente de distribuție de joasă tensiune atât pentru interne, cât și internaționale proiecte.

Pentru un proiect care necesită un tablou de distribuție retrasabil de joasă tensiune, clienții pot furniza o singură linie diagrama, curentul nominal, numărul de circuite de intrare și de ieșire, cerințele componentelor și dimensiunile cabinetului. Usune poate pregăti apoi configurația tehnică și oferta corespunzătoare.
