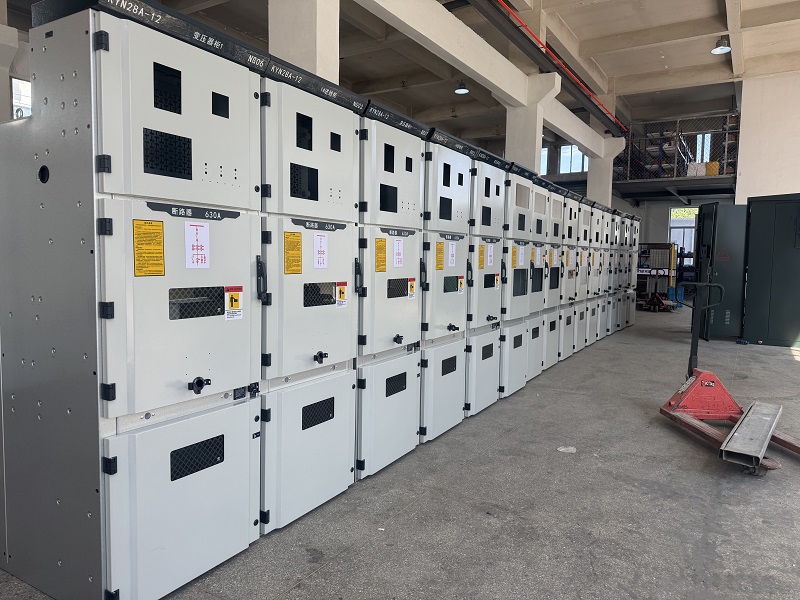

KYN28-12 Aparatură de distribuție cu lățime îngustă de 550 mmeste un tablou de distribuție retractabil cu placare metalică de medie tensiune de interior, compact, proiectat pentru sistemele de distribuție a energiei de 10 kV. Cu o lățime optimizată a dulapului de doar 550 mm, acest tablou de distribuție care economisește spațiu oferă o soluție ideală pentru substații, instalații industriale și proiecte de distribuție a energiei în containere în care spațiul de instalare este limitat.
Funcționând la 12kV / 50Hz sau 60Hz, aparatul de comutare KYN28-12 combină designul compact cu performanța electrică fiabilă. Structura cabinetului menține un spațiu suficient de izolare, rezistență mecanică și siguranță operațională, respectând în același timp standardele internaționale IEC.
Aparatul tradițional de medie tensiune necesită adesea suprafețe mari de instalare. Aparatul de distribuție KYN28-12 cu lățime de 550 mm adoptă o structură optimizată a cabinetului îngust, reducând semnificativ amprenta întregului sistem de distribuție a energiei.
Acest design compact îl face deosebit de potrivit pentru:
Aparatul de comutare interioară KYN28-12 adoptă o structură blindată complet placată cu metal, cu compartimente funcționale independente, inclusiv:
Designul compartimentat separă eficient diferitele secțiuni electrice, îmbunătățind siguranța în funcționare, confortul întreținerii și capacitatea de izolare a defecțiunilor.
Aparatul de comutare KYN28-12 de 550 mm acceptă instalarea standarduluiÎntrerupătoare cu vid VS1și diverse componente de medie tensiune, inclusiv:
Configurația sa standardizată permite integrarea flexibilă în diferite sisteme de distribuție de medie tensiune și simplifică întreținerea și înlocuirea componentelor.
Aparatul de comutare cu placare metalică KYN28-12 este echipat cu un sistem de interblocare mecanic și electric, care include interblocări de siguranță cu cinci prevenire, pentru a preveni funcționarea incorectă în timpul funcționării și întreținerii echipamentului.
Funcțiile de interblocare ajută la prevenirea:
Toate distanțele de izolație electrică, distanțele de curgere și performanța generală de izolație ale tabloului de comutație KYN28-12 sunt proiectate în conformitate cu cerințele internaționale pentru instalațiile de comutare de medie tensiune.
Produsul este conform cu:
Acest lucru face ca KYN28-12 să fie potrivit pentru proiecte globale de distribuție a energiei de medie tensiune care necesită echipamente electrice fiabile și standardizate.
| Articol | Caietul de sarcini |
|---|---|
| Tip de produs | Dispozitiv de comutație retrasabil placat cu metal pentru interior |
| Tensiune nominală | 12kV |
| Frecvenţă | 50Hz / 60Hz |
| Lățimea cabinetului | 550 mm |
| Structura | Placat metalic, compartimentat, de tip retractabil |
| Standard aplicabil | IEC 62271-1 / IEC 62271-100 |
| Componenta principală | Întrerupător cu vid retrasabil de 12 kV |
Datorită structurii sale compacte, nivelului ridicat de siguranță și performanței electrice fiabile, aparatul de comutare KYN28-12 de 550 mm este utilizat pe scară largă în:
Aparatul de comutare cu placare metalică de interior KYN28-12 (550 mm lățime) oferă un echilibru eficient între instalarea compactă, siguranța electrică și conformitatea cu standardele internaționale. Designul său cu lățime îngustă ajută clienții să reducă cerințele de spațiu pentru stație fără a compromite fiabilitatea sistemului.
Pentru proiectele de distribuție a energiei de medie tensiune care necesită soluții sigure, flexibile și eficiente din punct de vedere al spațiului, tabloul de distribuție debroșabil KYN28-12 este o alegere ideală pentru aplicațiile industriale și utilitare moderne.
