Cabinet de comutație de tip fix de joasă tensiune

Dulapul de comutație de tip fix de joasă tensiune Usune GGD este proiectat special pentru sistemele de distribuție a energiei AC 50Hz cu o tensiune nominală de funcționare de 380 V și un curent nominal de funcționare de până la 3150 A. Acesta servește ca centru de control central pentru echipamente de putere, iluminat și distribuție, realizând stabil și eficient funcțiile de distribuție a energiei.

Dezvoltat ca răspuns la nevoile sectoarelor energetice, ale utilizatorilor de energie și ale unităților de proiectare, acest produs se mândrește cu tehnologii avansate. tehnologie și este o actualizare ideală față de aparatele tradiționale de joasă tensiune. Ca produs de bază al unui lider chinez producător, integrează performanță fiabilă, funcționare sigură și întreținere convenabilă, făcându-l preferat alegere pentru utilizatorii globali care caută un furnizor de încredere de distribuție a energiei de joasă tensiune. Valorificarea producției capabilitățile fabricilor chineze avansate, calitatea acesteia este garantată.

Aparatură de joasă tensiune

Aparataj de medie tensiune

Parametrii tehnici de bază

1. Frecvența nominală: 50Hz
2. Tensiune nominală de funcționare: 380V AC
3. Curent nominal de funcționare: Până la 3150A
4. Standarde aplicabile: IEC439, GB 7251, IEC60056, etc.
5. Gradul de protecție: IP30–IP54 (personalizat)
6. Capacitate de rupere: Stabilitate dinamică și termică ridicată, excelentă

Conformitate și asigurare a calității

1. Standarde internaționale

Cabinetul de comutație de tip fix de joasă tensiune respectă pe deplin standardele electrice internaționale de bază, asigurând aplicabilitate și fiabilitate globală. Aceste standarde includ: IEC60056 (Întrerupătoare de curent alternativ de înaltă tensiune), IEC60099 (Descărcătoare de supratensiune cu oxid de metal fără întrerupere), IEC60129 (Întrerupătoare de deconectare AC și întrerupătoare de împământare), IEC60185 (transformatoare de curent), IEC60186 (transformatoare de tensiune) și IEC60298 (1kV–50kV AC aparat de comutare cu carcasă metalică).

2. Standarde naționale și industriale

Aparatul de comutare îndeplinește standardele naționale și industriale stricte din China, inclusiv: GB/T7251.12-2013 (joasă tensiune ansambluri aparate de comutare și control), GB1207 (transformatoare de tensiune), GB1208 (transformatoare de curent), GB50150-2006 „Standard pentru testarea de recepție a echipamentelor electrice în instalații electrice” și DL/T 5004-2004 „Tehnic Specificații pentru proiectarea sistemelor de curent continuu în inginerie energetică”.

3. Testare și inspecție riguroasă

- Inspecție vizuală: se efectuează o inspecție vizuală și dimensională cuprinzătoare a stilului cabinetului, dimensiunile, designul structural, precum și selecția, aspectul, cablarea, procesul de instalare și acoperirea suprafeței a componentelor interne pentru a asigura conformitatea cu cerințele tehnice, iar evidențele sunt păstrate.

- Testare din fabrică: Fiecare aparat de comutare este supus testării și inspecțiilor din fabrică în conformitate cu normele naționale și actuale standardele industriei înainte de a părăsi fabrica și sunt furnizate înregistrări de testare autentice pentru a se asigura că produsul respectă standardele înainte de livrare.

Cerințe de mediu de operare

1. Temperatura ambientală: -5℃ până la +40℃, temperatura medie pe 24 de ore ≤ +35℃
2. Altitudine: ≤ 2000m (instalare în interior)
3. Umiditate relativă: ≤ 50% la +40℃, poate fi relaxată la temperaturi scăzute (de exemplu, ≤ 90% la +20℃), având în vedere condens din cauza schimbărilor de temperatură.
4. Unghi de instalare: Unghi cu plan vertical ≤ 5°
5. Cerințe de mediu: Fără vibrații severe, impact și substanțe corozive; cerințe speciale se poate negocia cu producatorul.

Avantajele de performanță de bază

1. Capacitate mare de rupere și stabilitate puternică

Structură robustă, capabilă să reziste la curenți mari de scurtcircuit și funcționare stabilă în condiții extreme conditiile electrice.

2. Configurare flexibilă

Soluțiile electrice modulare suportă diverse combinații, sunt disponibile mai multe serii, adaptabile la diferite scenarii de aplicare.

3. Practic și durabil

Structură nouă, nivel de protecție ridicat, rezistent la praf, umiditate și rezistent la impact, prelungind durata de viață.

4. Sigur și ușor de întreținut

Aspect clar, componente ușor accesibile, funcționare convenabilă, reducerea timpului de nefuncționare și simplificarea întreținerii. 5. Aplicabilitate largă: aplicabil pe scară largă la centrale electrice, substații, fabrici, clădiri comerciale și proiecte de infrastructură.

Cazuri de aplicații din lumea reală

Cazul 1: Proiect de distribuție a energiei pentru o mină mare de cărbune

1. Contextul proiectului: Un mare grup minier de cărbune avea nevoie de un sistem fiabil de distribuție a energiei de joasă tensiune pentru el echipamente miniere subterane și instalații de suprafață, care se confruntă cu medii dure, cum ar fi praful, umiditatea și vibratie.
2. Soluție: Usune a furnizat 36 dulapuri de comutație de tip fix de joasă tensiune din seria GGD, personalizate cu IP54 protectie si instalare rezistenta la vibratii.
3. Rezultate de aplicare: Funcționare stabilă de peste 5 ani fără defecțiuni electrice majore; frecventa de intretinere redus cu 30% comparativ cu echipamentele mai vechi; fără accidente de siguranță electrică, îmbunătățirea eficienței mineritului.

Cazul 2: Proiect de modernizare a substației urbane

1. Contextul proiectului: O substație municipală trebuia să-și modernizeze sistemul de distribuție a energiei învechite, necesitând creșterea capacității de alimentare cu energie și fiabilitate pentru a satisface nevoile de energie electrică ale rezidenților și întreprinderilor.
2. Soluție: S-a folosit aparatul de comutare Usune GGD, cu un curent nominal de 3150A, care integrează monitorizare inteligentă și functii de protectie.
3. Efecte de aplicare: Capacitatea de distribuție a energiei a crescut cu 40%, satisfacând cererea de putere de vârf; timpul de răspuns la eroare redus cu 60%, scăzând durata întreruperii de curent; conform standardelor State Grid, obținând excelent acceptare.

Specificatii tehnice

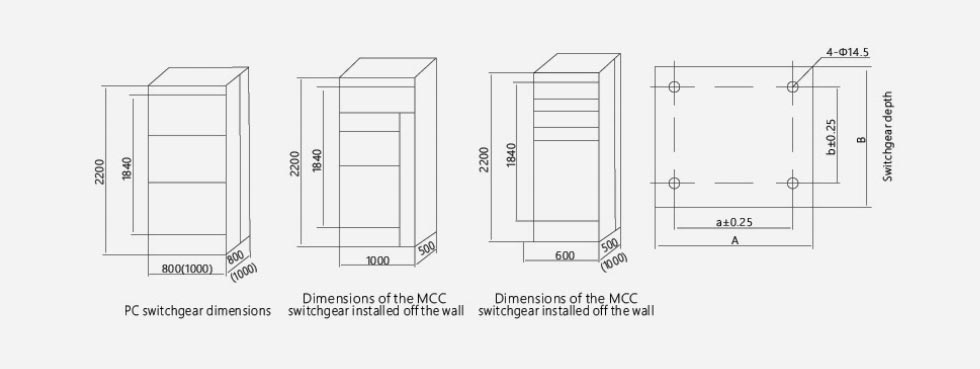

Dimensiunea externă a produsului

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

FAQ

Î1: Care este gradul de protecție al dulapului de comutație de tip fix de joasă tensiune Usune GGD și cum este adaptat în medii diferite?

R: Gradul de protecție standard este IP30, personalizabil până la IP54. Grade de protecție mai ridicate (de exemplu, IP54) sunt praful și rezistent la umiditate, potrivit pentru mine, fabrici și medii umede; pentru medii corozive, acoperiri anticoroziune și materiale specializate sunt disponibile pentru a răspunde nevoilor personalizate.

Î2: Care este durata de viață a produsului și ce întreținere de rutină este necesară?

R: Durata de viață normală este de 15-20 de ani. Întreținerea de rutină include: curățarea trimestrială a prafului, verificarea elementelor de fixare și starea de funcționare a componentelor; testare anuală cuprinzătoare a rezistenței izolației și funcție de protecție calibrare. Întreținerea adecvată poate prelungi durata de viață și poate asigura o funcționare stabilă.

Î3: Poate Usune să ofere soluții personalizate pentru tensiune/curent sau structuri speciale?

A: Da. Ca producător profesionist, oferim servicii complete de personalizare: reglarea tensiunii nominale (220V/400V) și curent (până la 3150A), modificând dimensiunile, aspectul și funcțiile componentelor; echipa noastră de ingineri va lucra strâns împreună pentru a proiecta soluții personalizate care respectă standardele IEC/GB.
