Prezentare generală a articolului
Acest ghid explică cum funcționează o unitate principală cu inel izolat cu aer, ce componente determină performanța acesteia, cum să-i evalueze specificațiile tehnice și ce ar trebui să verifice cumpărătorii înainte de a cumpăra. De asemenea, acoperă provocările comune ale aplicațiilor, siguranța operațională și practicile de întreținere care pot ajuta la reducerea timpilor de nefuncționare evitabili.
1. Ce este o unitate principală RMU cu inel izolat cu aer?

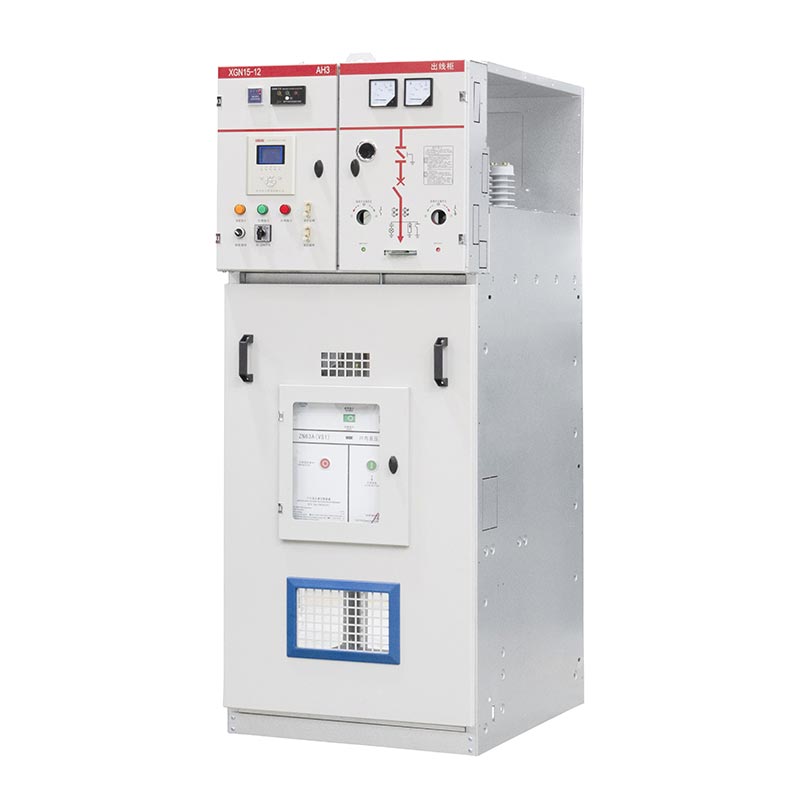

Ununitate principală inel izolat cu aer RMUeste un ansamblu de comutație electrică de medie tensiune conceput pentru a conecta, controla și izola circuitele dintr-o rețea de distribuție. Utilizează aerul atmosferic ca mediu izolator în jurul componentelor alimentate aplicabile, mai degrabă decât să se bazeze pe gazul SF₆ ca mediu de izolație primară în aceste compartimente.
Termenulunitatea principală de ineldescrie rolul echipamentului într-un aranjament de distribuție inelă. Inelul conectează de obicei mai multe puncte de distribuție, permițând energiei să ajungă la o substație din direcții diferite atunci când proiectarea rețelei și configurația de funcționare o permit. Un RMU combină mai multe funcții de comutare într-o carcasă compactă, ajutând operatorii de distribuție să gestioneze alimentatoarele și conexiunile transformatoarelor.
Spre deosebire de un transformator de distribuție, care modifică tensiunea electrică, un RMU gestionează conectarea și deconectarea circuitelor de medie tensiune. În funcție de configurația sa, poate asigura comutarea sarcinii, izolarea, împământarea și protecția alimentatorului prin siguranțe sau întreruptoare.
RMU izolate cu aer sunt utilizate în aplicații în care inginerii au nevoie de funcții de comutare clar definite, un aranjament de izolație fără gaz și o configurație potrivită mediului de instalare. Înainte de a specifica unul, echipa de proiect ar trebui să confirme tensiunea sistemului, nivelul de defecțiune, schema de funcționare, spațiul disponibil și cerințele aplicabile de utilități.
2. Cum funcționează un RMU izolat cu aer?
Un RMU izolat cu aer gestionează energia electrică controlând conexiunile dintre alimentatoarele inelare de intrare și circuitele de distribuție de ieșire. Într-un aranjament tipic cu trei căi, două unități funcționale conectează secțiunile cablului inel, în timp ce o a treia alimentează sau protejează un alimentator local al transformatorului.
Funcționare normală de distribuție
În timpul funcționării normale, dispozitivele de comutare sunt poziționate conform planului de operare aprobat al rețelei. Multe rețele de distribuție folosesc un cablu în formă de inel cu un punct normal deschis. Acest aranjament păstrează o rută alternativă de alimentare fără a opera în mod necesar întregul inel ca o buclă închisă.
Izolarea defecțiunilor și restabilirea alimentării
Dacă o secțiune de cablu dezvoltă o defecțiune, dispozitivele de protecție detectează sau întrerup defecțiunea așa cum a fost proiectat, în timp ce operatorii sau un sistem de automatizare aprobat izolează secțiunea afectată. Rețeaua sănătoasă rămasă poate fi apoi restabilită printr-un alimentator alternativ, cu condiția ca ratingurile echipamentului, capacitatea rețelei, coordonarea protecției și procedurile de comutare să permită acest lucru.
| Stare de funcționare | Funcția RMU | Obiectiv operațional |
|---|---|---|
| Funcționare normală | Menține conexiunile circuitelor desemnate. | Furnizează energie sarcinilor conectate. |
| Întreținere planificată | Izolează circuitul relevant și permite procedurile de împământare aprobate. | Stabiliți o condiție de lucru sigură. |
| Defecțiune a cablului | Funcționează cu schema de protecție a sistemului pentru a întrerupe sau izola secțiunea afectată. | Limitați zona de rețea afectată. |
| Restaurarea rețelei | Permite comutarea autorizată pentru reconectarea secțiunilor sănătoase acolo unde este permis. | Restabiliți serviciul cât mai sigur și rapid posibil. |
Este important să distingem întreruperea sarcinii de întreruperea defecțiunii. Un întrerupător de întrerupere a sarcinii este proiectat pentru sarcini de comutare specificate; nu trebuie să se presupună că întrerupe fiecare curent de scurtcircuit. Protecția împotriva defecțiunilor poate necesita o combinație coordonată întrerupător de siguranță sau un întrerupător cu un releu de protecție adecvat.
3. Care sunt principalele componente ale unui RMU izolat cu aer?
Aspectul intern exact variază în funcție de producător și model, dar majoritatea modelelor combină dispozitive de comutare, conductori, structuri de izolație, mecanisme de siguranță și echipamente de monitorizare opționale.
Întrerupătoare de întrerupere a sarcinii

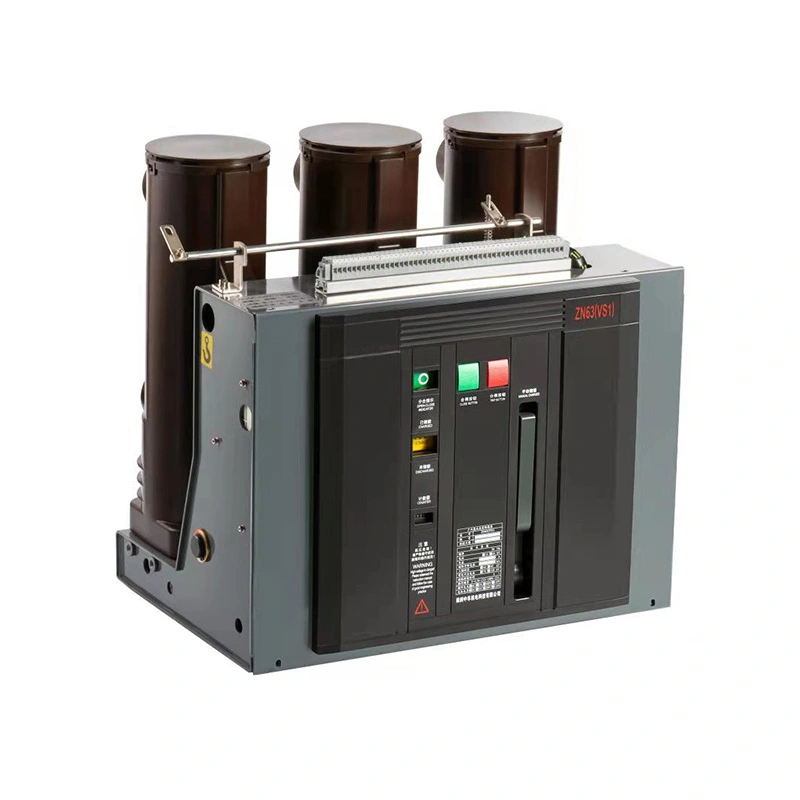

Întrerupătoarele de întrerupere a sarcinii conectează sau deconectează circuitele în condițiile lor normale de comutare a sarcinii. Într-o configurație inelă, acestea permit operatorilor să controleze secțiunile de cablu de intrare și de ieșire. Capacitățile lor nominale de fabricare, rupere și rezistență pe timp scurt trebuie să se potrivească cu sarcina prevăzută.
Bare colectoare și conexiuni electrice
Barele colectoare oferă căi conductoare între unitățile funcționale. Materialul, secțiunea transversală, calitatea conexiunii și designul termic afectează capacitatea de purtare a curentului și creșterea temperaturii. Terminațiile cablurilor trebuie să fie, de asemenea, compatibile cu tipul de cablu și aranjamentul de instalare specificat.
Întrerupătoare de împământare și interblocare
Întrerupătoarele de împământare oferă un mijloc de împământare a secțiunilor de circuit izolate desemnate atunci când secvența de funcționare aprobată o permite. Interblocarea mecanică sau electrică ajută la prevenirea operațiunilor de comutare interzise. Aceste mecanisme sunt importante, dar nu înlocuiesc verificarea izolației și absenței tensiunii conform procedurii de siguranță aplicabile.
Combinații de siguranță-întrerupător sau întreruptoare
Alimentatoarele transformatoarelor pot utiliza o combinație de siguranță-comutator sau un întrerupător cu relee de protecție. Soluția adecvată depinde de caracteristicile transformatorului, curentul de defect așteptat, cerințele de selectivitate și filozofia de protecție a rețelei.
Izolatoare, carcase și accesorii de monitorizare
Suporturile izolatoare mențin degajările electrice necesare și susțin componentele sub tensiune. Carcasa protejează echipamentul împotriva condițiilor de mediu și mecanice specificate pentru produs. Indicatoarele opționale de tensiune, indicatoarele de trecere a erorilor, operatorii de motoare și dispozitivele de comunicare pot îmbunătăți vizibilitatea operațională și controlul de la distanță atunci când sunt integrate corespunzător.
4. Ce beneficii oferă izolarea aerului?
Izolarea aerului poate oferi beneficii practice pentru proiectele de distribuție, în special atunci când proprietarul proiectului dorește să evite izolarea pe bază de SF₆ în compartimentele relevante. Valoarea acestor beneficii depinde de proiectarea echipamentului și de mediul de operare.
- Fără cerință de SF₆ în compartimentele izolate cu aer:Un design adecvat evită manipularea, monitorizarea scurgerilor și considerațiile de recuperare la sfârșitul duratei de viață asociate cu SF₆ în aceste compartimente.
- Aranjamente vizibile și accesibile acolo unde au fost concepute:Unele construcții fac componentele și pozițiile de comutare mai ușor de inspectat de către personalul instruit. Accesibilitatea trebuie verificată pentru modelul exact.
- Configurație modulară:Unitățile funcționale pot fi aranjate pentru a satisface diferite cerințe de intrare, ieșire și transformator-alimentator atunci când familia de produse acceptă combinațiile necesare.
- Planificarea practică a întreținerii:Fără SF₆ în secțiunile izolate cu aer, operatorii evită sarcinile de întreținere legate de gaz pentru acele secțiuni, deși întreținerea electrică și mecanică rămâne esențială.
- Suport pentru automatizarea distribuției:Operatorii de motor și accesoriile de monitorizare opționale pot suporta comutarea de la distanță și raportarea stării.
Care sunt limitările?
Modelele izolate cu aer pot necesita distanțe electrice mai mari și o amprentă de instalare mai mare decât unele alternative izolate cu gaz. Umiditatea, contaminarea, condensul, altitudinea și condițiile de incintă pot afecta, de asemenea, performanța izolației. Un design fără gaz nu înseamnă automat funcționare fără întreținere sau performanță superioară în orice mediu.
Cumpărătorii ar trebui să compare configurația completă a echipamentului, costul de instalare, cerințele ciclului de viață, condițiile de mediu și reglementările aplicabile, mai degrabă decât să selecteze un RMU doar pe baza mediului de izolație.
5. Unde sunt folosite RMU izolate cu aer?
Unitățile principale cu inel izolat cu aer pot deservi o gamă largă de aplicații de distribuție de medie tensiune, în funcție de tensiunea nominală, aranjamentele de protecție, construcția carcasei și condițiile de instalare aprobate.
Uzini industriale
Fabricile și unitățile de procesare folosesc echipamente de distribuție de medie tensiune pentru a furniza transformatoare, zone de producție și alte sarcini electrice. Un RMU poate sprijini izolarea alimentatorului și poate ajuta echipele de întreținere să gestioneze secțiunile de rețea fără a afecta în mod inutil întregul site.
Dezvoltari comerciale si rezidentiale
Complexele de birouri, dezvoltările de apartamente, proprietățile comerciale cu amănuntul și proiectele cu utilizare mixtă pot utiliza RMU la substațiile locale de distribuție. Aranjamentele funcționale compacte pot simplifica gestionarea mai multor alimentatoare de transformatoare în cadrul unei infrastructuri electrice planificate.
Rețele de distribuție a utilităților
Operatorii de distribuție pot instala RMU la punctele de conectare la rețea pentru a controla secțiunile de alimentare și pentru a sprijini procedurile de restaurare. Unitatea selectată trebuie să îndeplinească cerințele specifice de protecție, comutare, instalare și documentație pentru utilitate.
Energie regenerabilă și proiecte de infrastructură
Instalațiile solare, infrastructura și alte proiecte energetice pot necesita comutarea la medie tensiune între circuitele de colectare, transformatoare și rețeaua de distribuție. RMU trebuie selectat în funcție de contribuția reală de defecțiune, sarcina de comutare și proiectarea conexiunii la rețea.
Pentru instalațiile exterioare sau de coastă, echipele de proiect ar trebui să evalueze suplimentar protecția carcasei, rezistența la coroziune, intervalul de temperatură, controlul condensului și etanșarea intrării cablurilor. Adecvarea oricărui model anume trebuie să fie confirmată în raport cu condițiile de service declarate de producător.
6. Ce specificații ar trebui să verifice cumpărătorii?
Alegerea unui RMU izolat cu aer necesită mai mult decât potrivirea unei tensiuni nominale. Evaluările incorecte sau un aranjament de protecție inadecvat pot crea riscuri de siguranță, întârzieri de punere în funcțiune și modificări costisitoare ale echipamentelor. Cumpărătorii ar trebui să furnizeze producătorului parametrii rețelei și cerințele proiectului înainte de a solicita o ofertă.
| Caietul de sarcini | Ce trebuie verificat | De ce contează |
|---|---|---|
| Tensiune nominală | Compatibilitate cu tensiunea nominală și maximă de funcționare a sistemului. | Se asigură că izolația și ratingurile echipamentelor se potrivesc rețelei. |
| Curent nominal | Bare colectoare, comutator inel și curent nominal de alimentare. | Previne selectarea echipamentelor nepotrivite pentru sarcina preconizată. |
| Performanță la scurtcircuit | Curent nominal de rezistență pe timp scurt, durată și sarcini relevante de realizare sau întrerupere. | Potrivește aparatul de comutare la nivelul de defecțiune calculat. |
| Configurație funcțională | Numărul de căi, comutatoare inelare, alimentatoare pentru transformatoare și dispoziții de extindere. | Aliniază echipamentul cu diagrama cu o singură linie. |
| Metoda de protectie | Combinație întrerupător și siguranță sau aranjament întrerupător și releu. | Sprijină eliminarea și coordonarea corectă a erorilor. |
| Izolație și degajări | Design de izolare cu aer și distanțe electrice necesare. | Sprijină performanța dielectrică în condiții specificate. |
| Mediul de instalare | Utilizare în interior sau exterior, altitudine, umiditate, temperatură și poluare. | Reduce riscurile legate de mediu și de izolare. |
| Protecția carcasei | Evaluarea IP specificată și cerințele de acces. | Definește protecția împotriva pătrunderii în condiții testate. |
| Clasificarea siguranței | Clasificarea necesară a arcului intern, laturile accesibile, curentul și durata. | Se adresează cerințelor de protecție a personalului specifice proiectului. |
| Automatizare | Funcționare manuală sau motorizată, alimentare auxiliară, semnale și protocol de comunicare. | Asigură compatibilitatea cu monitorizarea de la distanță sau SCADA. |
| Documente de conformitate | Standarde aplicabile, rapoarte de testare de tip, înregistrări ale testelor de rutină și certificate. | Sprijină aprobarea tehnică și acceptarea proiectului. |
Înțelegeți standardele aplicabile
IEC 62271-200 acoperă ansamblurile de aparate de comutare și de comandă cu carcasă metalică AC pentru tensiuni nominale de peste 1 kV și până la 52 kV inclusiv, inclusiv aplicații relevante pentru interior și exterior. Ediția și modificările aplicabile trebuie confirmate în raport cu specificațiile proiectului. În funcție de configurația echipamentului, se pot aplica și standarde suplimentare pentru întrerupătoare, întrerupătoare, combinații întrerupător-siguranțe și dispozitive de împământare.
Pentru referință, consultați publicația oficială IEC 62271-200. Conformitatea ar trebui verificată pentru modelul și configurația actuală propusă; o declarație generală conform căreia un produs respectă un standard IEC nu înlocuiește documentația justificativă adecvată.
Întrebări de pus înainte de a plasa o comandă
- Se potrivește RMU-ul propus cu diagrama uniliniară și aranjamentul cablurilor aprobate?
- Curentul nominal și capacitățile de scurtcircuit sunt suficiente pentru studiul sistemului?
- Ce funcții de protecție și împământare sunt incluse în standard?
- Sunt disponibile dovezile testelor de tip și înregistrările de rutină ale testelor din fabrică pentru configurația relevantă?
- Sunt confirmate dimensiunile, pozițiile de intrare a cablurilor, detaliile fundației și spațiile de întreținere?
- Sunt specificate clar piesele de schimb, instrucțiunile de operare, asistența pentru punerea în funcțiune și termenii de garanție?
7. Ce cerințe de siguranță și instalare contează?
Instalarea aparatelor de comutare de medie tensiune trebuie efectuată de personal calificat, în conformitate cu desenele aprobate, reglementările electrice locale, instrucțiunile producătorului și procedurile de siguranță specifice locației. Deoarece echipamentul poate conține energie electrică periculoasă stocată sau indusă, punerea în funcțiune și întreținerea nu trebuie să se bazeze niciodată doar pe pozițiile comutatorului vizual.
Pregătirea site-ului
Înainte de livrare, confirmați că fundația, șanțurile pentru cabluri, spațiul de îndoire a cablurilor, căile de acces, cerințele de ventilație și spațiul liber de operare corespund desenelor aprobate. Zona de instalare trebuie să rămână în limitele de mediu specificate și să permită operarea și întreținerea în siguranță.
Terminarea cablului și împământare
Utilizați accesorii pentru cabluri compatibile și urmați instrucțiunile de terminare ale producătorului. Verificați pregătirea conductorului, cuplul de conectare, identificarea fazei, starea izolației și conexiunile de împământare. Terminările instalate prost pot duce la supraîncălzire, descărcare parțială, deteriorarea izolației sau defecțiuni electrice.
Verificări de punere în funcțiune
Punerea în funcțiune ar trebui să urmeze un plan de testare aprobat care reflectă proiectarea produsului și cerințele proiectului. Verificările tipice includ inspecția funcționării mecanice, interblocări, cablare, continuitate de împământare, setări de protecție, circuite de control și rezultatele testelor electrice relevante. Testele exacte și criteriile de acceptare trebuie definite de ingineri calificați.
8. Cum pot operatorii să întrețină un RMU izolat cu aer?
Deși un RMU izolat cu aer evită întreținerea cu gaz SF₆ în compartimentele sale izolate cu aer, totuși necesită un program de întreținere adecvat proiectării, sarcinii, vechimii și mediului de instalare. Întreținerea preventivă ajută la identificarea deteriorării înainte ca aceasta să provoace o întrerupere sau un incident de siguranță.
Zone de inspecție recomandate
- Stare carcasă:Verificați coroziunea, deteriorarea fizică, pătrunderea apei, ventilația blocată și garniturile deteriorate.
- Stare de izolare:Căutați contaminare, umiditate, urme de urmărire, fisuri sau alte semne de deteriorare în timpul inspecțiilor aprobate.
- Mecanisme de comutare:Verificați mecanismele de operare, indicatoarele de poziție, dispozitivele de blocare și starea mecanică conform procedurilor producătorului.
- Conexiuni si cabluri:Inspectați terminalele și conexiunile accesibile pentru semne de supraîncălzire, slăbiciune sau deteriorare a izolației folosind metode aprobate.
- Protectie si control:Verificați setările releului, puterea auxiliară, alarmele, operatorii motoarelor și funcțiile de comunicare, acolo unde sunt prevăzute.
- Înregistrări:Documentați inspecțiile, rezultatele testelor, defecțiunile, operațiunile de comutare și acțiunile corective.
Cât de des ar trebui să fie inspectat un RMU?
Nu există un singur interval de inspecție potrivit pentru fiecare instalație. Urmați programul de întreținere al producătorului, reglementările aplicabile, cerințele de utilități și evaluarea riscurilor site-ului. Echipamentele aflate în medii cu praf, umede, corozive sau încărcate puternic pot necesita verificări mai frecvente ale stării.
Nu deschideți compartimente sigilate sau restricționate, nu reglați componentele sub tensiune și nu efectuați lucrări intruzive fără autorizația, izolarea și procedurile de testare prescrise. Dacă apare încălzire anormală, zgomot de descărcare, mirosuri de ars, alarme neașteptate sau rezistență mecanică, adresați imediat problema personalului de întreținere calificat.
9. Ce probleme comune ar trebui să prevină echipele de proiect?
Multe probleme ale proiectelor de comutatoare încep înainte de punerea sub tensiune. Specificațiile clare, documentația completă și coordonarea între furnizorul de echipamente, proiectantul electric, instalatorul și utilizatorul final pot reduce întârzierile evitabile.
| Problemă comună | Consecință potențială | Acțiune preventivă |
|---|---|---|
| Evaluare incorectă de eroare | Este posibil ca echipamentul să nu reziste la sarcina reală de defecțiune a rețelei. | Confirmați rezultatele studiului defecțiunilor și evaluările echipamentelor înainte de aprobare. |
| Configurație greșită a alimentatorului | Lipsesc funcții de comutare sau protecție și reproiectare costisitoare. | Revizuiți diagrama cu o singură linie și programul unității funcționale. |
| Accesorii de cablu incompatibile | Dificultăți de instalare sau terminații de cablu nesigure. | Confirmați specificațiile cablurilor și kiturile de terminare aprobate. |
| Condiții nepotrivite ale amplasamentului | Condens, coroziune, probleme de izolație sau limitări de acces. | Verificați condițiile de service, designul carcasei și spațiul liber de instalare. |
| Documentație de testare incompletă | Inspecție, acceptare sau punere în funcțiune întârziată. | Acordați înregistrările și certificatele de testare necesare în timpul achiziției. |
| Responsabilități de întreținere neclare | Inspecții ratate și răspuns mai lent la erori. | Definiți procedurile de operare, instruirea, piesele de schimb și suportul de service. |
Pentru echipele de achiziții, cea mai eficientă abordare este definirea cerințelor tehnice înainte de a compara ofertele. Este posibil ca un preț inițial scăzut să nu reprezinte cea mai bună valoare generală dacă configurația propusă necesită inginerie suplimentară, modificări de instalare sau accesorii neacceptate.
10. Întrebări frecvente
Care este scopul principal al unei unități principale inelare izolate cu aer RMU?
Scopul său principal este gestionarea conexiunilor de comutare, izolație și distribuție într-o rețea de medie tensiune. În funcție de configurație, oferă și protecție transformator-alimentator și suportă izolarea secțiunilor de cablu defecte.
Ce înseamnă izolarea cu aer într-un RMU?
Înseamnă că aerul atmosferic servește ca mediu izolator în jurul componentelor relevante sub tensiune. Dispunerea exactă a izolației depinde de proiectarea produsului, iar termenul nu definește în sine tehnologia de comutare sau de întrerupere a arcului.
Este un RMU izolat cu aer fără SF₆?
Un design izolat cu aer poate evita SF₆ în compartimentele de izolație relevante. Cumpărătorii ar trebui să verifice documentația tehnică a producătorului pentru a confirma dacă ansamblul propus complet conține SF₆ sau alte gaze izolante.
Care este diferența dintre un RMU și un transformator?
Un RMU controlează și protejează conexiunile electrice din cadrul rețelei de distribuție, în timp ce un transformator schimbă tensiunea de la un nivel la altul. Acestea pot fi instalate împreună la o substație de distribuție, dar îndeplinesc funcții diferite.
Poate un RMU izolat cu aer să restabilească automat puterea după o defecțiune?
Nu neapărat. Unitățile de bază pot necesita comutare manuală autorizată. Izolarea sau restaurarea automată a defecțiunilor necesită protecție adecvată, comutare motorizată, logică de control, comunicații și o schemă de automatizare a rețelei aprobată.
Ce evaluări tehnice sunt cele mai importante atunci când cumpărați un RMU?
Parametrii cheie includ tensiunea nominală, curentul nominal, rezistența la scurtcircuit și capacitatea de realizare, sarcinile de comutare, aranjamentul de protecție, performanța izolației, condițiile de mediu, ratingul carcasei și orice clasificare necesară a arcului intern.
Un RMU izolat cu aer necesită întreținere?
Da. Operatorii trebuie să respecte programul de întreținere al producătorului și să inspecteze carcasa, izolația, mecanismele de comutare, terminațiile cablurilor, sistemul de împământare, dispozitivele de protecție și echipamentele de control opționale, după caz.
Ce standard este relevant pentru RMU-uri închise cu metal de medie tensiune?
IEC 62271-200 este un standard cheie pentru ansamblurile de comutatoare cu carcasă metalică AC aplicabile, evaluate peste 1 kV și până la 52 kV. Alte standarde se pot aplica dispozitivelor individuale de comutare și protecție. Echipa de proiect ar trebui să verifice edițiile necesare și documentația de testare a produsului real.
Cum pot cumpărătorii să evalueze un producător de RMU?
Consultați documentația tehnică a producătorului, opțiunile de configurare a produsului, dovezile de testare de tip aplicabile, procedurile de rutină de testare din fabrică, controale de calitate, îndrumări de instalare, disponibilitatea pieselor de schimb, condițiile de garanție și capacitatea de a îndeplini cerințele specifice proiectului.
Alegeți RMU cu izolare în aer potrivită pentru proiectul dvs
