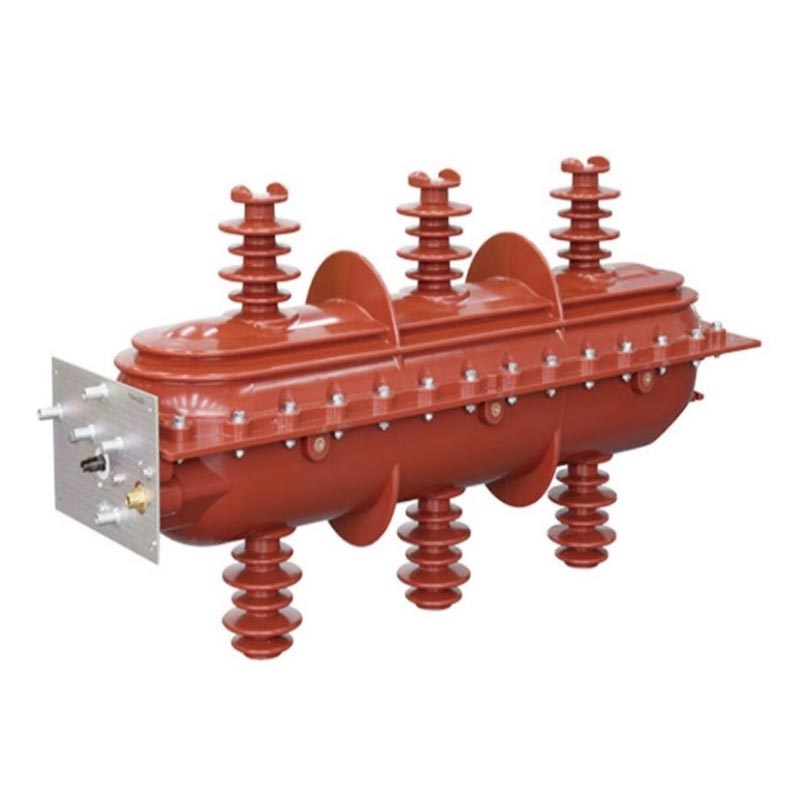

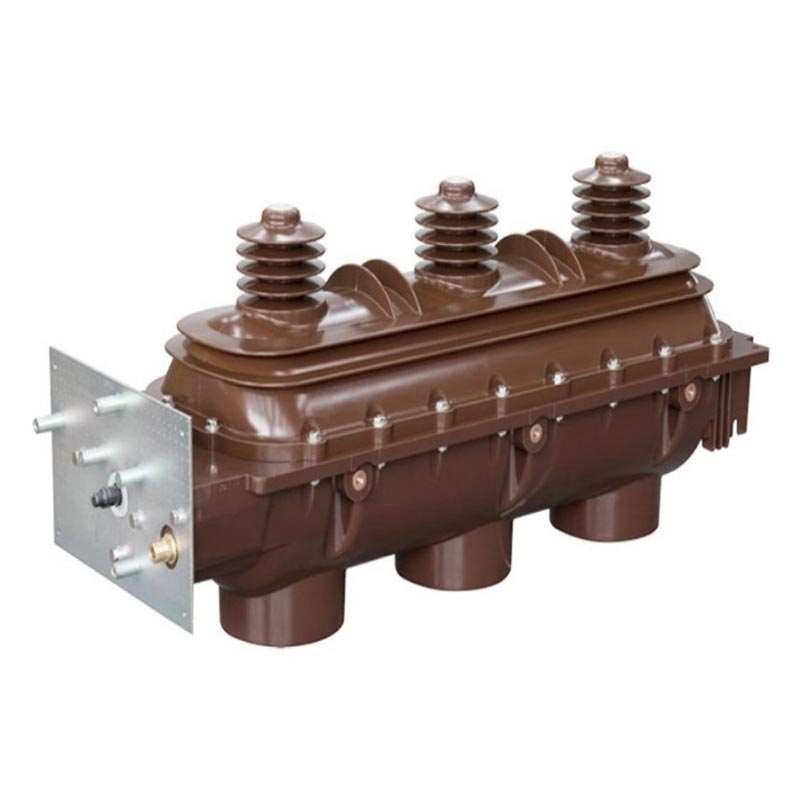

Sf6 întrerupător de sarcină

În calitate de producător profesionist de echipamente electrice de înaltă tensiune în China, Usune se concentrează pe cercetare și dezvoltare și producție echipamente de distribuție a energiei de medie și înaltă tensiune, care dețin o fabrică standardizată dotată cu echipamente avansate linii de producție și procese stricte de control al calității. Sarcina Sf6 de înaltă tensiune AC pentru interior FLN36-12D și FLRN36-12D Întrerupătoarele lansate de companie sunt produse de bază dezvoltate independent prin absorbția străină avansată tehnologie și combinând-o cu nevoile operaționale reale ale sistemului energetic al Chinei.

Toate întrerupătoarele de întrerupător de sarcină Usune Sf6 au trecut teste cuprinzătoare de tip, iar performanța lor respectă pe deplin GB3804 „Comutatoare de sarcină de înaltă tensiune de 3~63 kV AC”, GB16926 „Combinații de comutatoare de sarcină de înaltă tensiune-siguranțe” și IEC60265 și Standardele internaționale IEC60420. Aderând la conceptul de bază de „totul pentru utilizarea în siguranță a energiei”, produsele sunt echipat cu o cameră de stingere a arcului cu trei poziții ("închidere-deschidere-împământare"), asigurând în mod eficient siguranța și funcționare stabilă a puterii. În calitate de furnizor de încredere de aparate de comutare de înaltă tensiune, Usune oferă pre-vânzare cuprinzătoare consultanță și servicii post-vânzare pentru a asigura funcționarea fără probleme a echipamentelor în diferite scenarii de aplicare.

Domeniul de aplicare

Comutatorul Sf6 Load Breaker este potrivit pentru sistemele de alimentare trifazate AC 10kV, 24kV, 36kV, 50/60Hz. Este pe scară largă utilizat în întreprinderi industriale și miniere, clădiri înalte, zone rezidențiale urbane, substații, magazine mari mall-uri, aeroporturi, metrouri, spitale și alte scenarii de distribuție a energiei. Funcțiile sale de bază sunt de a comuta sarcina curent și curent de defect, controlează și protejează liniile și transformatoarele de distribuție, oferind putere sigură și stabilă protecţie pentru toate sectoarele producţiei sociale şi ale vieţii.

Conditii de utilizare

1. Condiții normale de funcționare

- Temperatura ambientală: -25℃ până la +40℃, potrivită pentru majoritatea condițiilor climatice din China și alte regiuni.
- Altitudine: Nu depășește 2000 m, potrivită pentru majoritatea orașelor și zonelor industriale.
- Umiditate: umiditate relativă medie zilnică <95%, umiditate relativă medie lunară <90%; vapori medii zilnici presiune ≤2.2kPa, presiunea medie lunară a vaporilor ≤1.8kPa, asigurând o funcționare stabilă în medii umede.

2. Condiții speciale de funcționare

Conform standardului național GB/T11022-1999 „Cerințe tehnice comune pentru aparatele de comutare de înaltă tensiune și Standarde pentru aparatura de control”, aparatul de comutare ar trebui să funcționeze în condiții normale de funcționare. Dacă utilizatorul operează condițiile nu sunt conforme cu condițiile normale (cum ar fi altitudinea de instalare care depășește 2000 m, temperatura ambiantă depășirea limitelor normale, umiditate ridicată care provoacă condens etc.), este necesar să se consulte cu un profesionist Producătorul Utilizați în avans pentru a ajunge la un consens și a asigura funcționarea sigură și stabilă a echipamentului.

Caracteristici structurale

1. Structura de izolație integrată: carcasa superioară și inferioară sunt turnate prin injecție cu rășină epoxidică, formând un cavitate internă sigilată, umplută cu gaz. Acest lucru oferă o izolație excelentă și rezistență la coroziune, în mod eficient izolarea componentelor interne de mediul extern și asigurarea funcționării stabile.

2. Mod de funcționare în trei poziții: contactul mobil comun se rotește, completând treptat trei stări de funcționare: „închidere”, „deschidere” și „împământare”. Pozițiile sunt clar definite, comutarea este fiabilă și operarea greșită este prevenit eficient.

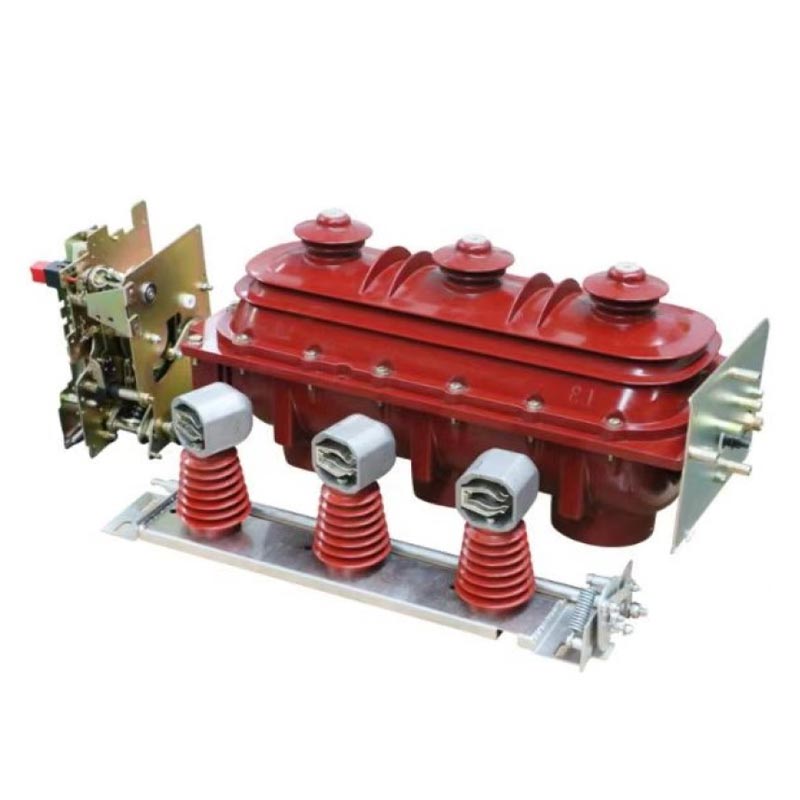

3. Mecanisme de operare duble: este inclus un mecanism de operare manual de bază cu arc, cu un opțional functie de inchidere/deschidere electrica pentru telecomanda. Acest lucru permite utilizatorilor să aleagă în funcție de nevoile lor, îmbunătățirea eficienței operaționale.

4. Monitorizare inteligentă: Partea din față a cutiei mecanismului este echipată cu un manometru SF6 și o poziție indicator. Manometrul monitorizează schimbările de presiune SF6 în timp real, iar indicatorul de poziție este direct conectat la arborele de antrenare al contactului în mișcare, asigurând o indicație absolut fiabilă a funcționării contactului în mișcare poziție.

5. Protecție de siguranță: În partea din spate a carcasei este amplasat un dispozitiv de evacuare a presiunii. Când are loc un accident în camera de stingere a arcului și se generează presiune înaltă, gazul de suprapresiune poate străpunge eliberarea dispozitiv și să fie descărcate înapoi, prevenind ejectarea înainte și asigurând siguranța operatorilor.

6. Interblocare fiabilă: între comutatorul de sarcină și împământare sunt prevăzute interblocări mecanice fiabile întrerupător și între întrerupătorul de împământare și ușa din față (pentru distribuția energiei din cabinet), prevenind strict funcționarea greșită și îmbunătățirea în continuare a siguranței operaționale a echipamentelor.

7. Performanță de etanșare: Utilizând un design de etanșare dinamic și static dedicat, etanșarea fiabilă este asigurată. Procesul riguros de etanșare al Usune asigură o rată anuală de scurgere mult sub standardele industriei, prevenind echipamentele defecțiune din cauza scurgerii de gaz SF6.

Principalii parametri tehnici

Cazuri practice de aplicare

Cazul 1: Proiect de distribuție a energiei într-o zonă rezidențială urbană din China

O zonă rezidențială mare din estul Chinei cuprinde 30 de clădiri înalte cu peste 2000 de gospodării și un vârf. putere necesara de 800 kW. Inițial, au fost utilizate întrerupătoare de sarcină obișnuite, întâmpinând frecvent probleme precum slabă etanșare, funcționare instabilă și declanșare, care afectează alimentarea normală a rezidenților. Mai târziu, după compararea mai multor furnizorii, compania de administrare a proprietății a selectat întrerupătorul Usune FLN36-12D Sf6 Load Breaker ca putere de bază echipamente de control al distribuției.

Studiu de caz 2: Proiectul mare de protecție a sursei de alimentare a aeroporturilor Un aeroport internațional cheie din sudul Chinei are cerințe extrem de ridicate pentru stabilitatea și securitatea sursei de alimentare. Întreruperile de curent nu sunt permise în situații critice zone precum clădirea terminalului și camera de control al navigației. Aeroportul a selectat Usune FLRN36-12D Sf6 Load Întrerupătoare pentru instalarea în substație, responsabile cu controlul și protecția liniilor în situații critice zone.

Angajamentul de marcă

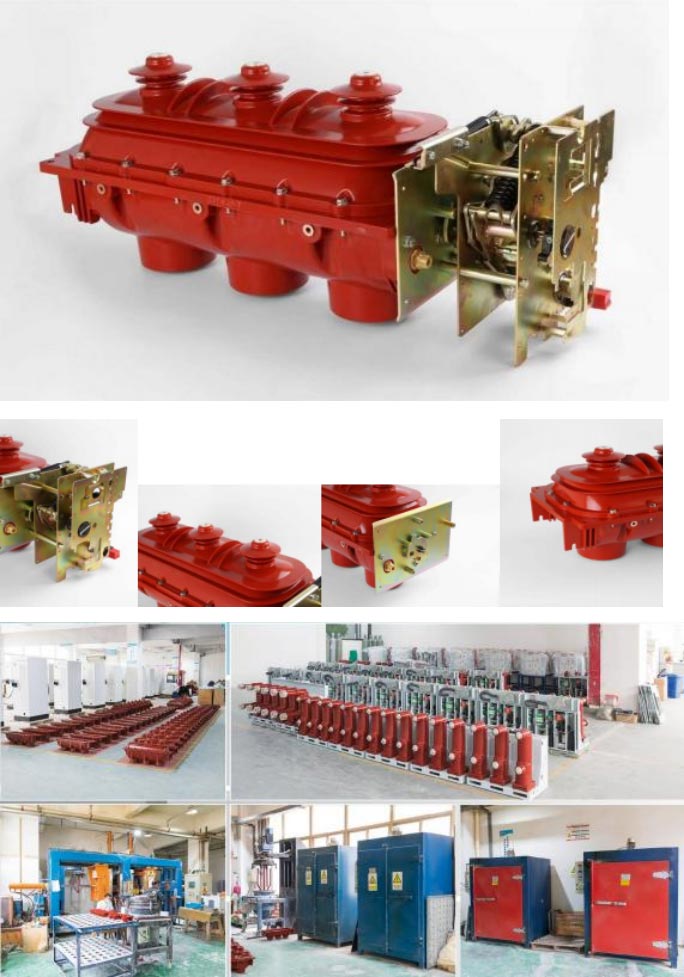

În calitate de producător profesionist de echipamente electrice de înaltă tensiune în China, Usune se angajează să furnizeze la nivel global utilizatorii cu produse Sf6 Load Breaker Switch de înaltă calitate, fiabile și sigure. Fabrica noastră se mândrește cu producție avansată echipamente și un sistem riguros de management al calității. De la achiziționarea de materii prime până la livrarea produsului, la fiecare pas este supus unor teste stricte pentru a asigura calitatea produsului. Ca furnizor de încredere, nu oferim doar performanță înaltă produse, dar și consultanță pre-vânzare cuprinzătoare, instalare la fața locului, punere în funcțiune și post-vânzare servicii de întreținere, eliminând orice îngrijorare pe care utilizatorii le-ar putea avea în timpul funcționării.
