Odată cu dezvoltarea continuă a sistemelor de alimentare industriale, centralele electrice și instalațiile electrice necesită soluții mai sigure și mai fiabile pentru izolarea puterii în timpul întreținerii echipamentelor.Întrerupătoare de înaltă tensiunejoacă un rol esențial în asigurarea siguranței electrice prin asigurarea unei izolații fiabile și îmbunătățirea eficienței întreținerii.

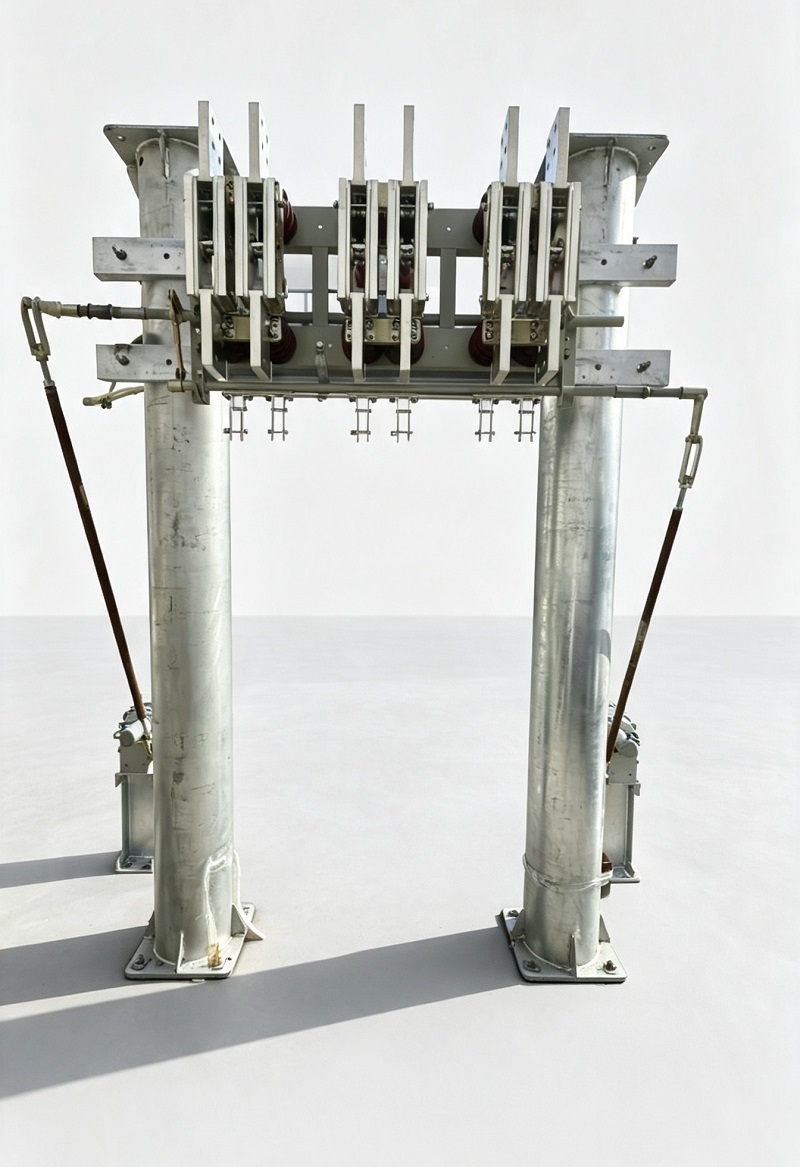

Întrerupătorul de deconectare de înaltă tensiune pentru interior din seria GN22-6 este un dispozitiv electric de înaltă generație de nouă generație dezvoltat pentru sistemele de alimentare cu tensiune medie. Prin integrarea tehnologiei avansate de transmisie mecanică, structuri de contact optimizate și componente conductoare de înaltă rezistență, seria GN22-6 oferă performanțe de izolare fiabile pentru centralele mari și aplicațiile electrice industriale.
Întrerupătorul de deconectare de înaltă tensiune de interior GN22-6 este utilizat în principal în centralele electrice mari și sistemele electrice pentru a izola sursele de alimentare în timpul inspecției și întreținerii echipamentelor. Produsul poate fi configurat ca trei unități independente unipolare sau un ansamblu tripolar integrat, oferind opțiuni de instalare flexibile pentru diferite cerințe ale sistemului de alimentare.
Întrerupătorul și mecanismul său de funcționare corespunzător sunt conforme cu GB 1985 (curent alternativÎntrerupătoare de deconectare de înaltă tensiuneși întrerupătoare de împământare), asigurând performanță fiabilă și compatibilitate cu standardele echipamentelor electrice de înaltă tensiune.
| Articol | Cerință tehnică |
|---|---|
| Altitudine | ≤1000 m |
| Temperatura ambiantă | -25℃ ~ +40℃ |
| Umiditatea relativă | ≤90% (la +25℃) |
| Mediul de instalare | Fără gaze corozive severe, ceață de sare, praf, substanțe explozive sau erozive |
| Condiție de vibrație | Fără vibrații severe frecvente |
Seria GN22-6 adoptă o structură cu lamă de cuțit cu trei poli. Componentele conductoare ale fiecărui stâlp sunt fixate pe cadrul de bază prin izolatoare de stâlpi sau izolatoare bucșe, asigurând un suport mecanic stabil și performanță de izolare electrică.
Lamele de comutare sunt fabricate din plăci de cupru îngroșate cu tehnologie de prelucrare de precizie, îmbunătățind calitatea suprafeței și conductivitatea electrică a componentelor conductoare. Structura de contact optimizată oferă performanțe de conexiune fiabile și oferă o capacitate de auto-curățare în timpul funcționării, contribuind la reducerea rezistenței la contact și la îmbunătățirea stabilității serviciului.

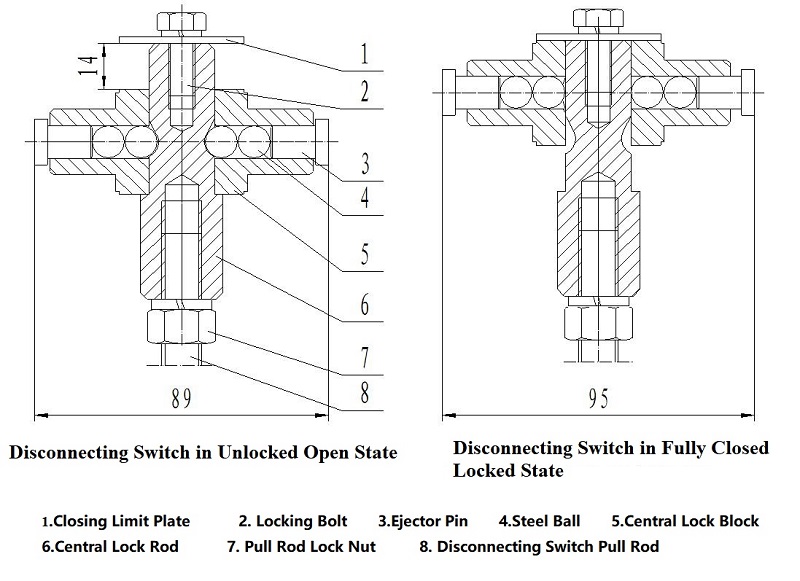

Spre deosebire de mecanismele de deconectare tradiționale, seria GN22-6 adoptă un mecanism special de închidere și blocare în doi pași pentru a rezolva provocarea comună dintre presiunea de contact ridicată și cuplul de operare.
În timpul primei rotații de 80° a arborelui principal, lama comutatorului se deplasează din poziția complet deschisă în poziția preliminar închis.
În timpul următoarei rotații de 10°, mecanismul blocului de blocare antrenează tija de blocare centrală, bilele de oțel și știfturile ejectorului. Plăcile de blocare magnetice amplifică forța printr-o structură de pârghie, crescând forța de aproximativ 5,5 ori și generând o presiune de contact puternică pe lama comutatorului.
Această structură inovatoare oferă:
Seria GN22-6 acceptă diferite cerințe de curent nominal, făcându-l potrivit pentru distribuția de curent înalt și aplicațiile de izolare de întreținere.
| Model | Tensiune nominală (kV) | Tensiune maximă de funcționare (kV) | Tensiune de rezistență la frecvența de putere de 1 minut (kV) | Curent nominal (A) | Curent de stabilitate dinamică (kA) | Curent de stabilitate termică 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Note: GN22-10 reprezintă tipul plat; C reprezintă tipul de perete traversant; D reprezintă tipul de împământare.
Întrerupătorul GN22-6 acceptă metode de instalare orizontale, verticale și înclinate, permițând integrarea flexibilă în diferite sisteme electrice.
Mecanismele de operare compatibile includ:
| Curent nominal | Cuplu maxim de operare |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Pentru a menține performanța stabilă, trebuie efectuate inspecții și întreținere regulate după punerea în funcțiune. Procedurile de întreținere recomandate includ:
| Componentă | Material recomandat |
|---|---|
| Componente în mișcare | ZG-1 Unsoare lubrifiantă |
| Contactați Protecția suprafeței | SYB1607 Petrolat industrial |
Pe măsură ce sistemele electrice continuă să se dezvolte spre o capacitate mai mare și o fiabilitate îmbunătățită, tehnologia avansată a comutatorului de deconectare a devenit din ce în ce mai importantă pentru siguranța alimentării și întreținerea echipamentelor.
Cu o capacitate de curent ridicat, structuri de contact optimizate și un design mecanic de încredere, întrerupătorul de deconectare de înaltă tensiune pentru interior GN22-6 oferă o soluție de izolare de încredere pentru centralele electrice, substații și sistemele electrice industriale.
Prin îmbunătățirea siguranței operaționale și a fiabilității echipamentelor, seria GN22-6 sprijină modernizarea și dezvoltarea stabilă a infrastructurii de alimentare cu tensiune medie.
