Panoul Vcb de medie tensiune este potrivit pentru centrale electrice, substații, instalații industriale, întreprinderi miniere, clădiri comerciale și alte proiecte interioare de distribuție de medie tensiune. Usune produce echipamentul conform standardelor IEC și GB aplicabile și funcționează conform managementului ISO 9001, ISO 14001 și ISO 45001 sisteme, cu certificare CE disponibilă pentru cerințele pieței internaționale.

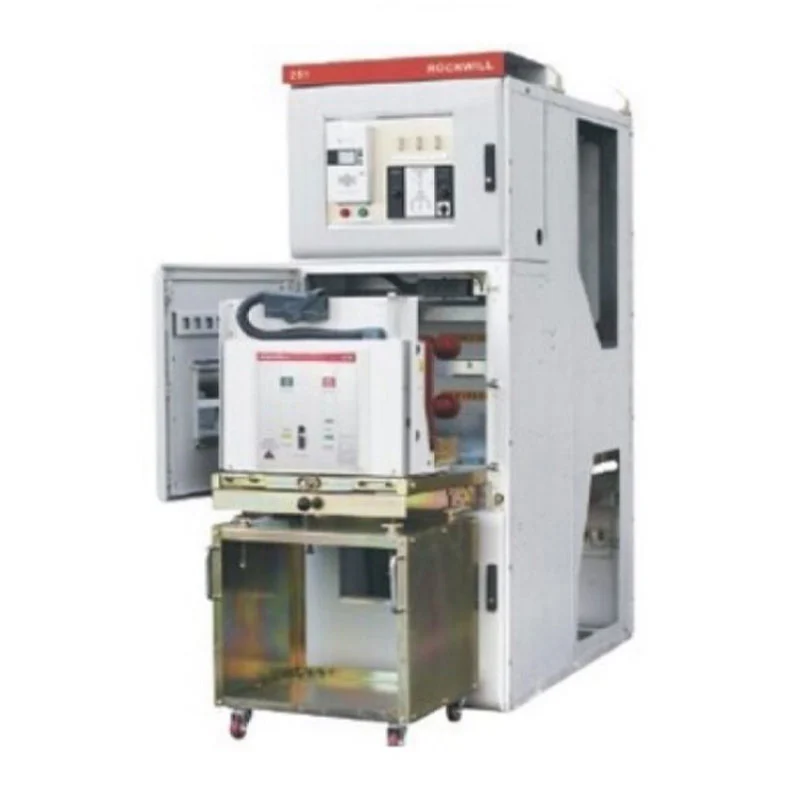

Caracteristica principală a acestui aparat de comutație este aranjamentul său retractabil de întrerupător în vid. În loc de permanent fixând întrerupătorul în interiorul dulapului, întrerupătorul este instalat pe un cărucior mobil care poate fi mutat între pozițiile de service, de testare și izolate conform procedurii de operare.
Acest design oferă avantaje practice în timpul inspecției, înlocuirii și depanării. Întrerupător cărucioarele, cărucioarele PT și cărucioarele izolatoare pot fi configurate conform schemei electrice, în timp ce Structura demontabilă permite personalului de întreținere să acceseze echipamentele relevante fără a demonta cabinet complet.
Pentru substații și sisteme de distribuție industrială în care trebuie să fie întreținerea planificată și înlocuirea echipamentelor finalizat eficient, designul retractabil poate simplifica operațiunile de service și poate reduce timpul necesar pentru intervenția echipamentului.
Funcționarea în siguranță este o considerație cheie de achiziție pentru aparatele de comutare de medie tensiune, deoarece secvențele de comutare incorecte poate crea pericole electrice grave. Seria KYN28 încorporează un sistem mecanic de blocare cu cinci probe concepute pentru a limita procedurile de operare incorecte.
Structura de interblocare previne funcționarea greșită a întrerupătorului, împiedică tragerea sau împingerea căruciorului îndesubt sarcină, împiedică închiderea întrerupătorului de împământare când circuitul este alimentat, împiedică apariția circuitului alimentat în timp ce întrerupătorul de împământare este închis și împiedică intrarea accidentală a personalului în compartimentele sub tensiune.
Acest aranjament mecanic de interblocare oferă o barieră fizică suplimentară de siguranță în timpul comutării și operațiuni de întreținere, ajutând operatorii să urmeze secvența corectă de operare.

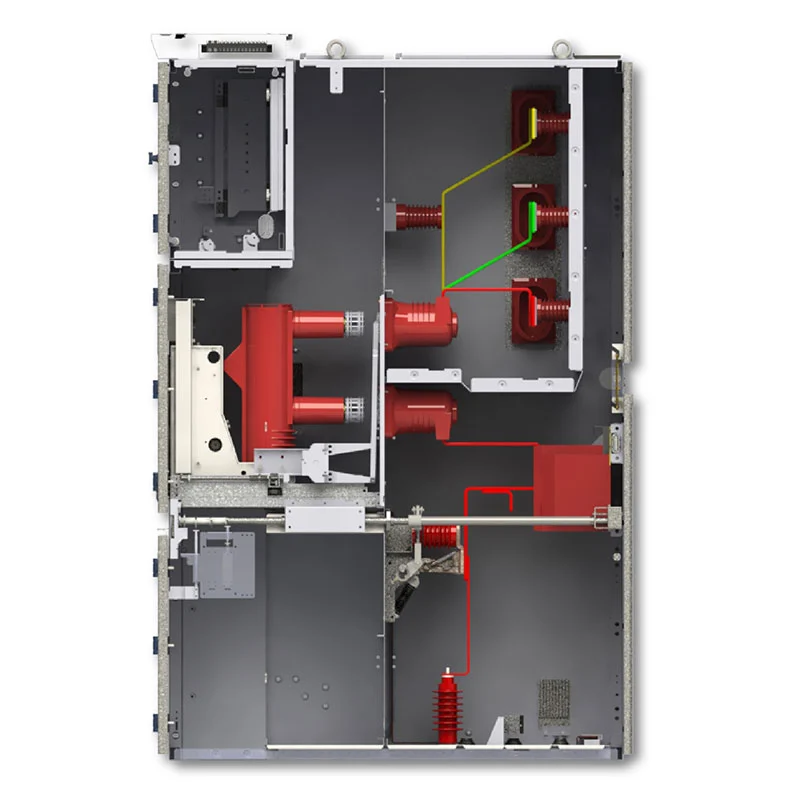

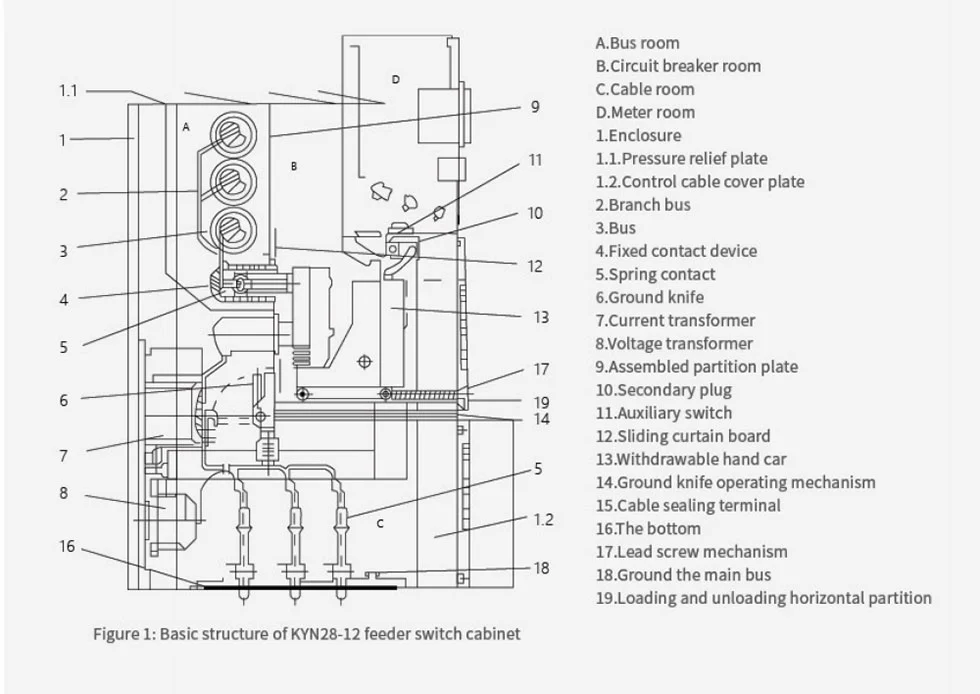

Panoul Vcb de medie tensiune adoptă o structură internă despărțită din metal care separă electricitatea principală secțiuni. Compartimentul întrerupător, compartimentul pentru bare colectoare, compartimentul pentru cabluri, compartimentul pentru instrumente și control și secțiunile de reducere a presiunii sunt dispuse independent.
Această construcție compartimentată ajută la limitarea propagării unei defecțiuni interne și separă diferite componentele electrice în timpul inspecției și întreținerii. De asemenea, facilitează configurația electrică internă operatorii și personalul de întreținere să înțeleagă.
Clapele de reducere a presiunii montate în partea superioară oferă o cale controlată pentru eliberarea presiunii în cazul unei intervenții interne defect de arc, contribuind la reducerea impactului potențial al presiunii de defect asupra personalului și a echipamentelor din jur.
Dulapul este proiectat pentru operarea și întreținerea din față, ceea ce poate fi valoros atunci când camera electrică are acces limitat în spate. Operatorii pot efectua proceduri de rutină de comutare și întreținere din partea din față a echipament conform secvenței de operare aprobate.
Aranjamentul de acces frontal ajută, de asemenea, la simplificarea planificării camerei echipamentelor și poate reduce spațiul necesar în spatele dulap pentru activități de întreținere de rutină. Un încălzitor de condens încorporat poate fi configurat pentru medii umede pentru a ajuta la reducerea riscurilor legate de condens în interiorul dulapului.
Diferite sisteme de distribuție de medie tensiune necesită funcții diferite ale cabinetului. Echipamentul poate fi configurat ca un dulap de intrare pentru primirea energiei din rețeaua din amonte, un dulap de ieșire pentru alimentarea alimentatoarelor sau motoare, un PT și dulap de măsurare a tensiunii, un dulap de contorizare, un dulap de sectionalizare magistrală sau o izolare cabinet.
Această flexibilitate de configurare permite contractorilor EPC, integratorilor de sisteme electrice și utilizatorilor industriali să se dezvolte linii de aparate de comutare conform diagramei cu o singură linie a proiectului, mai degrabă decât adoptarea unui cabinet identic aranjament pentru fiecare aplicație.
Centralele electrice necesită echipamente fiabile de medie tensiune pentru primirea, distribuirea și controlul energiei electrice în cadrul sistemelor auxiliare şi de distribuţie. Aranjamentul VCB debrosabil oferă o soluție practică pentru protecția și comutarea circuitelor, permițând în același timp echipelor de întreținere să îndepărteze sau să înlocuiască căruciorul întrerupător atunci când necesar.
În substații, tabloul de distribuție poate fi configurat pentru alimentare de intrare, circuite de ieșire, secționalizare magistrală, tensiune măsurare și alte funcții de distribuție. Structura compartimentului și sistemul de blocare cu cinci probe ajută sprijină procedurile sigure de comutare și întreținere.
Fabricile și instalațiile industriale operează adesea mai multe motoare, transformatoare, linii de producție și auxiliare sisteme electrice. Echipamentul poate fi configurat pentru diferite cerințe de protecție a alimentatorului și a motorului, asigurarea comutării și distribuției centralizate de medie tensiune în cadrul centralei.
Instalațiile miniere necesită distribuție electrică de încredere pentru motoare, pompe, sisteme de ventilație, procesare echipamente și sarcini auxiliare. Construcția placată cu metal și aranjamentul întrerupător de circuit retractabil oferă a configurație practică pentru sisteme interioare de distribuție de medie tensiune.
Clădirile comerciale mari și clădirile înalte pot necesita echipamente de intrare și distribuție de medie tensiune în încăperi electrice dedicate. Operarea și întreținerea din față pot ajuta la simplificarea planificării încăperii echipamentelor unde spațiul de instalare este limitat.
Panoul Vcb de medie tensiune este disponibil pentru diferite cerințe de distribuție de medie tensiune. Tehnic principal parametrii includ:
| Articol | Caietul de sarcini |
| Tensiune nominală | 3,6 kV, 7,2 kV, 12 kV |
| Frecvența nominală | 50Hz / 60Hz |
| Curent nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Curent nominal de rupere de scurtcircuit | 25kA, 31,5kA, 40kA, 50kA |
| Curent nominal de rezistență de scurtă durată | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Grad de protectie | Carcasă externă IP4X, compartimente interne IP2X |
| Temperatura ambiantă | -15°C până la +40°C |
| Altitudine | ≤1000m, redus pentru altitudini mai mari |
| Instalare | De interior |
Tensiunea nominală reală, curentul, capacitatea de scurtcircuit, aranjamentul dulapului și alți parametri tehnici ar trebui fi confirmat conform diagramei uni-linii a proiectului și specificațiilor clientului.
Echipamentul este proiectat pentru instalare în interior cu un interval de temperatură ambientală de la -15°C la +40°C. Cotidianul umiditatea relativă medie nu trebuie să depășească 95%, în timp ce media lunară nu trebuie să depășească 90%.
Mediul de instalare trebuie să fie lipsit de gaze explozive sau corozive, praf conductiv și vibrații severe. Pentru instalațiile în afara condițiilor standard de service, cerințele tehnice trebuie confirmate cu Usune înainte de producție pentru a putea fi evaluată configurația corespunzătoare.
Usune are o experiență de peste 14 ani în domeniul echipamentelor electrice și menține o echipă de cercetare și dezvoltare cu experiență capabil să dezvolte configurații de echipamente conform cerințelor specifice proiectului.

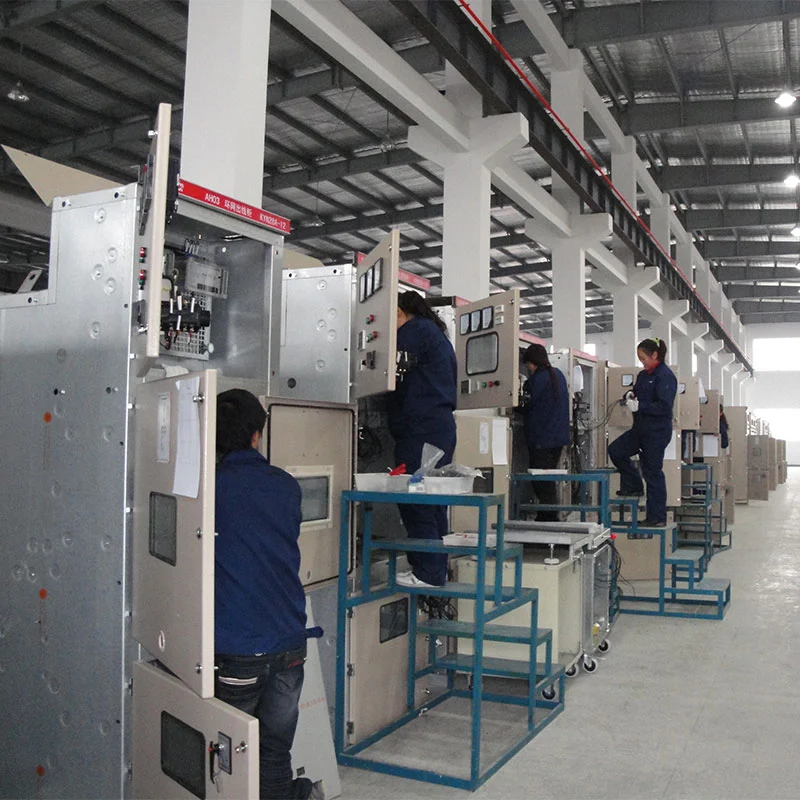

Controlul calității acoperă componente, asamblare, performanță electrică și produse finite. Testele de rutină sunt efectuat înainte ca echipamentul să părăsească fabrica pentru a verifica performanța produsului și pentru a se asigura că aparatul de distribuție livrat îndeplinește cerințele tehnice convenite.
Proiectele diferite pot necesita valori nominale de curent diferite, combinații de dulapuri, aranjamente de protecție și control funcții. Usune oferă asistență tehnică de comunicare și configurare pe baza diagramelor uni-linii ale clientului si specificatii tehnice.
Pentru configurațiile standard, Usune poate oferi o perioadă de producție de aproximativ 15-20 de zile după confirmare și plata, cu timpul real de livrare în funcție de configurație și cantitatea comenzii.
Usune menține rapoarte de testare a produselor și documentație tehnică relevantă pentru a sprijini inspecția clientului, proiect aprobarea și procedurile de calificare a furnizorilor.
Echipamentul a fost referit pentru proiectul de lansare a rachetei spațiale Cas, unde electrice de medie tensiune echipamentele de distribuție erau necesare pentru infrastructura aerospațială specializată.
Instalațiile de lansare a rachetelor conțin sarcini electrice critice și sisteme de sprijin care necesită o putere de încredere distribuție și proceduri de comutare controlată. În acest tip de proiect, configurația aparatului de distribuție trebuie să luați în considerare nu numai capacitatea electrică, ci și siguranța operațională, izolarea defecțiunilor, accesul la întreținere și integrarea echipamentelor în sistemul general de distribuție a energiei.
Structura întreruptorului cu vid retractabil și sistemul de interblocare mecanică cu cinci rezistențe oferă o soluție adecvată configurație pentru operațiuni controlate de comutare și întreținere. Structura cabinetului compartimentat mai departe suportă separarea între întrerupător, bară, cablu și secțiuni de control.
Referința proiectului demonstrează aplicabilitatea tehnologiei de comutație de medie tensiune de la Usune la specializate infrastructură în care fiabilitatea distribuției electrice și siguranța operațională sunt importante pentru inginerie considerații.
Produsul este fabricat cu referire la cerințele aplicabile IEC și GB pentru aparatele de comutare de medie tensiune și echipamente electrice. Usune funcționează conform unui Sistem de Management al Calității ISO 9001, ISO 14001 de Mediu Sistemul de management și Sistemul de management al sănătății și siguranței în muncă ISO 45001.
Produsul este disponibil și cu certificare CE pentru piețele internaționale aplicabile. Rapoarte de testare si tehnice documentația poate fi furnizată în funcție de cerințele proiectului și ale clientului.
Configurația standard acoperă aplicații de 3,6 kV, 7,2 kV și 12 kV. Pentru un anumit proiect, tensiunea nominală și parametrii de izolare trebuie confirmați în funcție de cerințele sistemului electric.
Căruciorul retrasabil permite deplasarea întreruptorului în vid între pozițiile de funcționare și cele izolate. Aceasta face inspecția, testarea, înlocuirea și întreținerea mai convenabile decât un întrerupător fixat permanent aranjament.
Sistemul cu cinci probe este un dispozitiv de blocare mecanică de siguranță conceput pentru a preveni secvențele de operare incorecte. Ajută a preveni funcționarea necorespunzătoare a întreruptorului, mișcarea căruciorului sub sarcină, funcționarea incorectă a întrerupătorului de împământare, punerea sub tensiune an circuit de împământare și acces accidental la compartimentele sub tensiune.
Da. Aparatul de distribuție poate fi aranjat ca dulapuri de intrare, de ieșire, PT, contorizare, secționalizator de magistrală sau dulapuri de izolare conform configuraţiei electrice a proiectului.
Da. Usune acceptă cerințele OEM, cum ar fi siglele clienților, numele companiilor și configurațiile specifice proiectului, sub rezerva confirmării tehnice și de producție.
Pentru configurațiile standard, perioada tipică de producție este de aproximativ 15-20 de zile după plată și tehnică confirmare. Timpul real de livrare depinde de configurația produsului, cantitatea și cerințele proiectului.
Usune efectuează inspecții de calitate de la componente până la asamblarea finală și efectuează teste de rutină înainte de expediere. Rapoartele de testare relevante pot fi furnizate în funcție de cerințele clientului și ale proiectului.
Perioada standard de garanție este de 12 luni de la data expedierii, sub rezerva vânzărilor și tehnice agreate conditii.
Dacă achiziționați panou Vcb de medie tensiune pentru o centrală electrică, substație, instalație industrială, proiect minier, clădire comercială sau proiect de infrastructură specializat, Usune vă poate oferi asistență de configurare pe baza dvs cerințe electrice.
Trimiteți diagrama cu o singură linie, tensiunea nominală, curentul nominal, nivelul de scurtcircuit, cantitatea de cabinet și necesarul funcționează către Usune pentru evaluare tehnică și cotare.
