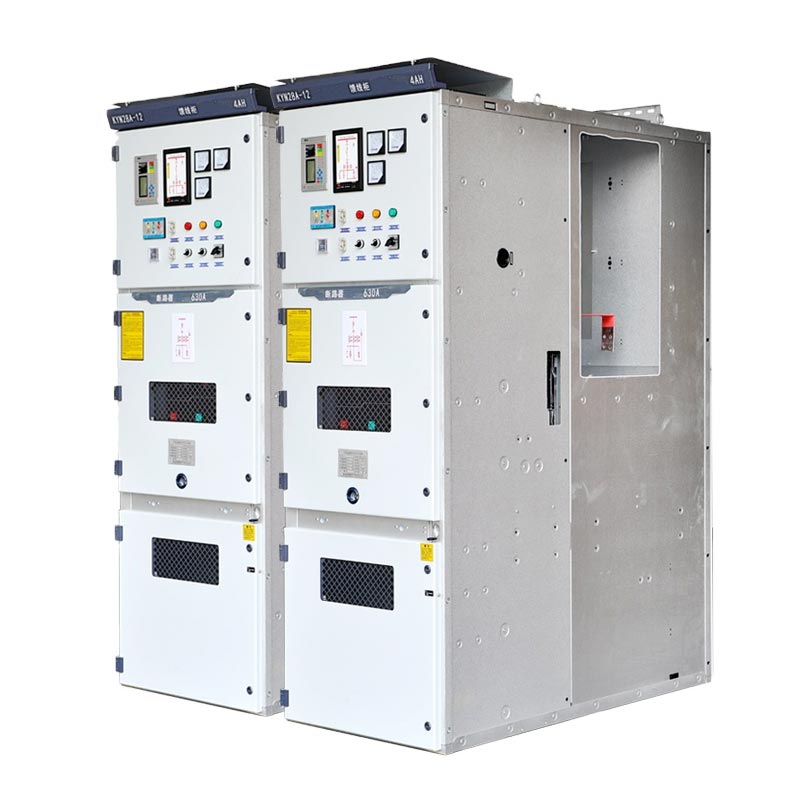

Aparatură Kyn28 11kV

Aparatul de comutare Usune Kyn28 11kV este potrivit pentru sistemele AC trifazate de 3,6kV–12kV, 50Hz, permițând recepția de energie, distribuție, control, protecție și monitorizare. Acceptă o singură bară, secționare cu o singură bară și dublă metode de conectare a barelor colectoare, făcându-l un dispozitiv cheie de distribuție a energiei în sistemele de alimentare. Ca produs de bază al a furnizor profesionist de echipamente electrice din China, a devenit o distribuție de energie de medie tensiune de încredere la nivel mondial soluție datorită capacităților sale de producție din fabrică și calității stabile.

Aparatură de joasă tensiune

Aparataj de medie tensiune

Conformitatea cu standardele de bază

Usune Kyn28 Switchgear 11kV respectă cu strictețe standardele internaționale și interne pentru a asigura produsul fiabilitate, siguranță și interoperabilitate:

1. IEC 60298 / IEC 62271-200: Aparatură de comutare cu carcasă metalică AC cu tensiuni nominale de la 1 kV la 52 kV
2. GB 3906-2006: 3–35 kV AC Aparatură de comutare și dulapuri de comandă închise cu metal
3. DL/T 404-2007: Specificații tehnice pentru aparatura de comutație de înaltă tensiune AC de interior
4. GB/T 11022: Specificații generale pentru aparatura de comutare de înaltă tensiune

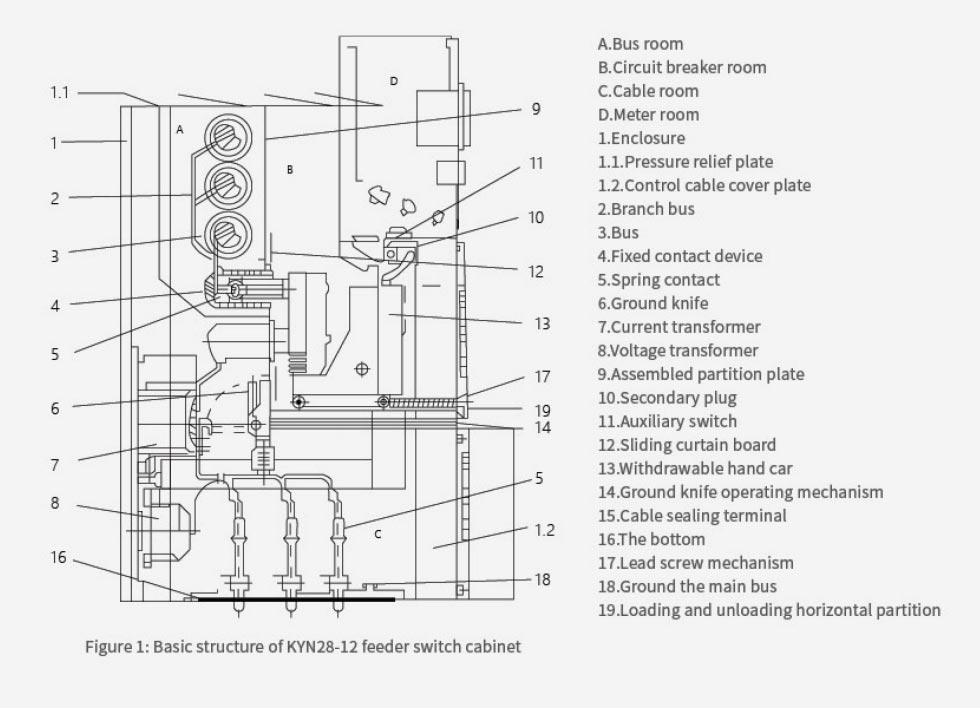

Caracteristici structurale și de proiectare

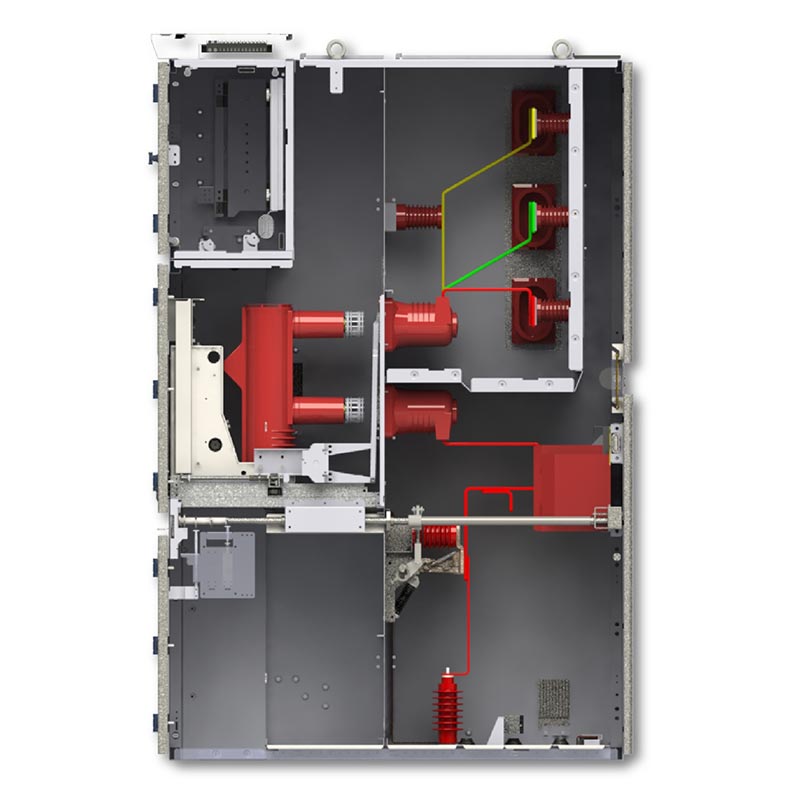

Carcasa Kyn28 Switchgear 11kV adoptă o structură cu șuruburi modulară realizată din galvanizat/laminat la rece de înaltă calitate placă de oțel, împărțită în cinci compartimente independente de împământare prin partiții metalice, prevenind eficient defecțiunile propagare.

1. Compartiment pentru întrerupător: Echipat cu un cărucior detașabil pentru întrerupător în vid cu mecanism mecanic interblocarea
2. Compartiment pentru bare colectoare: Instalează bare colectoare principale și bare colectoare de ramură, izolate independent.
3. Compartiment pentru cabluri: Folosit pentru conexiunile cablurilor, care conțin transformatoare, întrerupătoare de împământare, descărcători etc.
4. Compartimentul instrumentelor de control: Instalează relee, instrumente, dispozitive de protecție și circuite secundare.
5. Canal de reducere a presiunii: Echipat cu un dispozitiv de reducere a presiunii în partea de sus, care permite eliberarea în siguranță a presiunii arcului în caz de defecţiune.

Avantajele de bază

1. Design cărucior de mână detașabil: întrerupătorul și cărucioarele PT sunt interschimbabile, permițând întreținere rapidă și înlocuirea fără deconectarea întregii secțiuni de bare colectoare.
2. Interblocare completă cu cinci protecție: previne deschiderea/închiderea accidentală a întrerupătorului, previne împingerea/tragerea căruciorului sub sarcină, împiedică închiderea întrerupătorului de împământare în timp ce este alimentat, previne punerea sub tensiune când întrerupătorul de împământare este închis și previne intrarea accidentală în compartimentele sub tensiune.
3. Structură compactă: operare și întreținere frontală, economisind spațiu de instalare.
4. Adaptabilitate ridicată la mediu: Încălzitor de condens încorporat, potrivit pentru medii umede.

Principalele tipuri de aplicații:

1. Dulap de linie de intrare (primire energie)
2. Cabinet de ieșire (distribuirea energiei către alimentatoare/motoare)
3. Transformator de tensiune și dulap de măsurare a tensiunii
4. Cabinet de dozare (cu contor de energie)
5. Dulap secțiune bare colectoare
6. Cabinet de izolare

Condiții de mediu

- Temperatura ambiantă: -15℃ ~ +40℃
- Umiditate relativă medie zilnică ≤95%, medie lunară ≤90%
- Fără gaze explozive, corozive sau praf conductiv, fără vibrații severe
- Doar instalare în interior

Principalii parametri tehnici

Caz de aplicare real

Proiect de distribuție a energiei unui complex comercial urban. Un complex comercial de 50 de etaje (birou + reclamă + divertisment) în China de Est utilizează 18 unități Usune Kyn28 Switchgear 11kV, inclusiv linii de intrare, linii de ieșire, PT-uri, contorizare, dulapuri secțiuni și dulapuri de izolare, cu alimentare redundantă prin bare colectoare duale.

După doi ani de funcționare, a atins o fiabilitate a sursei de alimentare de 99,98%, fără întreruperi de curent neplanificate. The Aparatul de comutare poate fi înlocuit rapid, reducând semnificativ timpul de întreținere. Dulapul compact economisește spațiu în camera de distributie, iar un incalzitor de condens asigura o functionare stabila in medii umede.

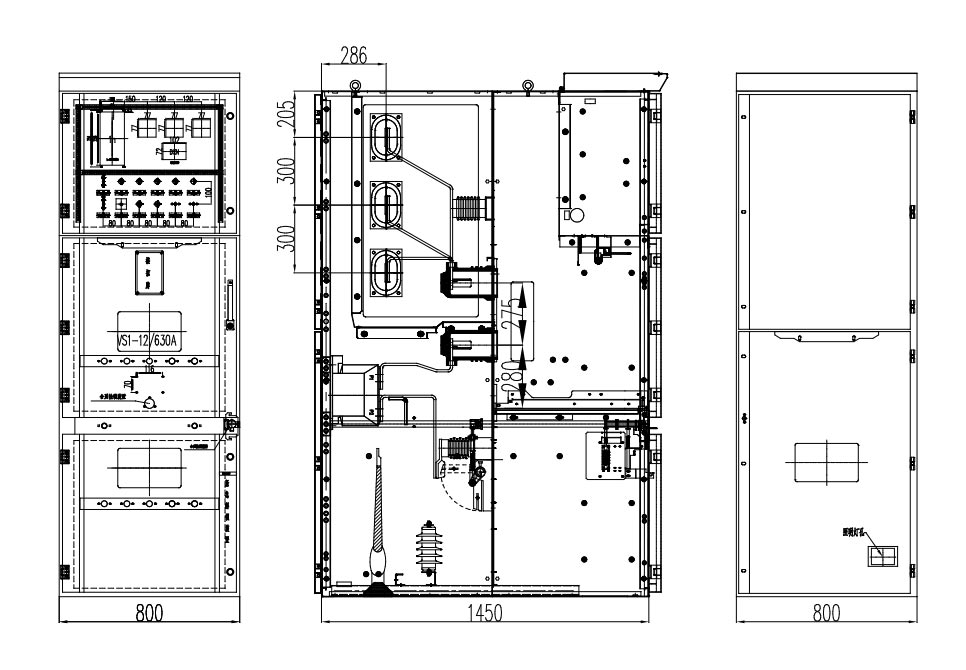

Dimensiunea externă a produsului

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Întrebări frecvente

Î1: Care sunt principalele diferențe dintre Usune KYN28 11kV și instalațiile fixe tradiționale?

R: Diferența de bază este structura aparatului de distribuție retractabil. Întreruptoarele pot fi retrase independent și interschimbate, eliminând necesitatea unei întreruperi complete de curent în timpul întreținerii. Acest lucru are ca rezultat o mai mare siguranță și eficiența întreținerii, iar compartimentul independent limitează efectiv domeniul de eroare.

Î2: Se poate folosi Kyn28 Switchgear 11kV în medii la altitudine mare sau deosebit de umede?

A: Da. În calitate de producător profesionist, Usune oferă un design de reducere a gradului de altitudine, izolație îmbunătățită și protecție împotriva coroziunii și un încălzitor încorporat pentru a asigura funcționarea fiabilă în medii umede.

Î3: Cum rămâne cu garanția produsului și serviciul post-vânzare?

R: Întreaga mașină vine cu o garanție de 12 luni, o echipă tehnică globală care răspunde 24 de ore pe zi și rapid serviciu la fața locului disponibil în zonele centrale. Oferim, de asemenea, întreținere pe termen lung și instruire tehnică.
