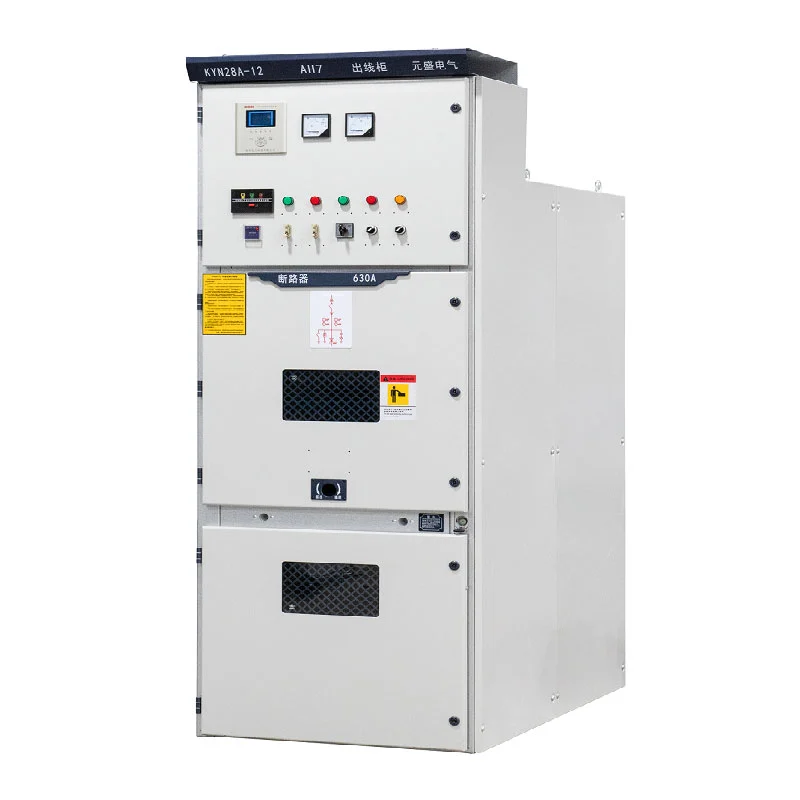

Pentru contractorii EPC, distribuitorii electrici, substațiile, instalațiile industriale și proiectele de infrastructură, Kyn28 Mecanismul de comutare de medie tensiune oferă o platformă configurabilă pentru construirea completă de distribuție interioară de medie tensiune sisteme.
Usune operează cu sisteme de management ISO 9001, ISO 14001 și ISO 45001. Produsele sunt fabricate conform standardele IEC și GB aplicabile, cu certificare CE disponibilă pentru piețele relevante.
Selectarea aparatului de comutare de medie tensiune începe mai degrabă cu sistemul electric decât cu dulapul în sine. Înainte de a pune o comandă, inginerii trebuie în mod normal să confirme tensiunea sistemului, frecvența de funcționare, curentul maxim de sarcină, nivelul de scurtcircuit, numărul de alimentatoare, cerințele de protecție, aranjarea cablurilor și mediul de instalare.
Acești parametri determină configurația adecvată a cabinetului și componentele electrice. Usune poate revizui proiectați informațiile electrice și recomandați o configurație adecvată în loc să aplicați aceleași specificații fiecare proiect.
Această metodă de selecție bazată pe proiecte este deosebit de importantă pentru substații, fabrici de producție, energie electrică infrastructura și alte facilități în care funcționează împreună mai multe circuite de medie tensiune.
Configurația standard Kyn28 Medium Voltage Switchgear acceptă sisteme de medie tensiune de la 3,6 kV la 12 kV, cu valori nominale de curent variind de la 630A la 3150A.
Performanța la scurtcircuit este disponibilă în mai multe niveluri, inclusiv configurații de 25 kA, 31,5 kA, 40 kA și 50 kA. The valoarea nominală adecvată trebuie selectată mai degrabă în funcție de curentul de defect calculat al rețelei electrice decât pur și simplu în funcție de sarcina normală de funcționare.
Pentru achiziția proiectului, potrivirea curentului nominal și a capacității de scurtcircuit cu cele din amonte și din aval echipamentul electric este esențial pentru menținerea performanței coordonate a sistemului.
Un sistem complet de distribuție de medie tensiune conține în mod normal mai mult de un tip de dulap. Putere de intrare, alimentatoarele de ieșire, transformatoarele, circuitele de măsurare, măsurarea tensiunii și conexiunile de bare colectoare pot necesita toate diferite funcții.
Usune poate configura gama de aparate de comutare în funcție de aceste cerințe de circuit. Aranjamentul rezultat poate includ funcții de intrare, de ieșire, PT, contorizare, secționalizare autobuz și funcții de izolare într-un singur sistem de distribuție electrică.
Acest lucru face ca echipamentul să fie potrivit pentru proiecte în care aparatul de comutare trebuie să corespundă direct cu cel aprobat diagramă cu o singură linie.
Protecția la medie tensiune ar trebui luată în considerare la nivel de sistem. Aparatul de comutare, întrerupător, releu de protecție, transformatorul, cablul și echipamentele de protecție din amonte trebuie să funcționeze împreună în conformitate cu protecția proiectului filozofie.
Instalația de comutare de medie tensiune Kyn28 poate fi integrată cu componentele de protecție și control necesare conform caietului de sarcini al proiectului. Întrerupătorul cu vid asigură funcția de comutare primară, în timp ce sistemul de protecție și control asociat poate fi configurat în funcție de proiectarea electrică.
Pentru proiectele EPC, Usune poate coordona configurația cabinetului cu cerințele de protecție ale clientului și documentatia tehnica.

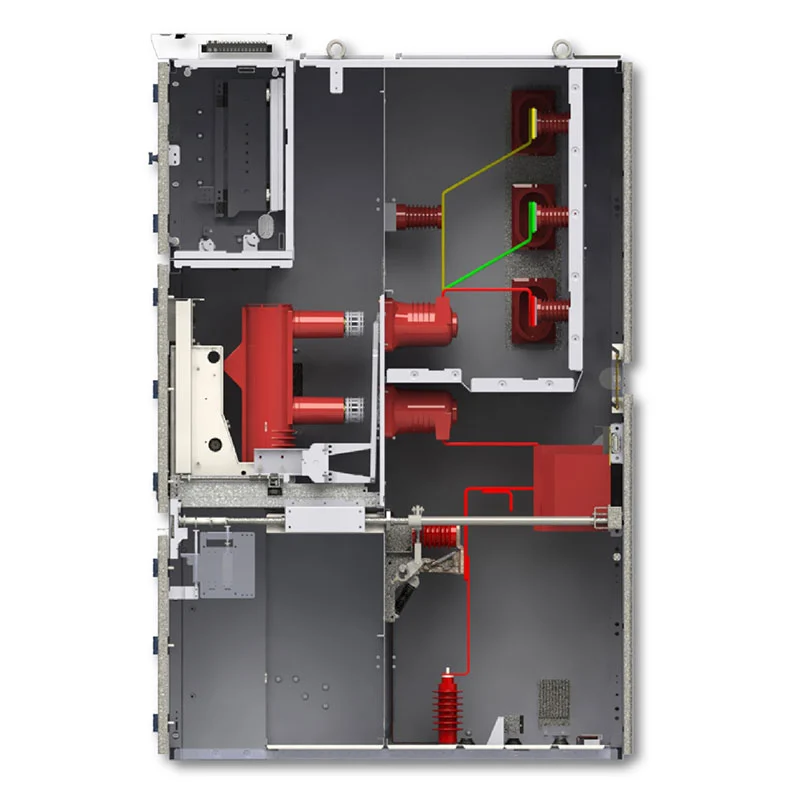

Echipamentul utilizează o structură de dulap închisă cu metal, cu zone dedicate pentru componentele electrice primare, bare colectoare, conexiuni prin cablu și echipamente de control secundar.
Amenajarea interioară oferă un aspect definit pentru instalația electrică și permite instalația completă de comutare gamă care urmează să fie coordonată cu traseul cablurilor, cablarea de control, accesul de operare și dimensiunile încăperii electrice.
Pentru proiectele cu dulapuri multiple, amenajarea poate fi planificată în funcție de numărul de circuite și necesar funcţionează mai degrabă decât să trateze fiecare dulap ca pe un produs independent.
Condițiile electrice ale încăperii trebuie confirmate înainte de a comanda echipamentul. Factorii importanți includ disponibil spațiul de instalare, direcția de intrare a cablului, spațiul de operare, temperatura ambiantă, umiditatea, altitudinea, ventilație și acces la transport.
Echipamentul standard este destinat instalării în interior. Temperatura ambientală este specificată de la -15°C la +40°C, în timp ce umiditatea relativă medie zilnică nu trebuie să depășească 95%, iar media lunară să nu depășească 90%.
Pentru instalatii la altitudini mai mari sau in conditii speciale de mediu, Usune trebuie consultat in timpul etapa de inginerie astfel încât să poată fi luați în considerare parametrii electrici și de izolație corespunzători.
Dulapurile de intrare conectează alimentarea cu medie tensiune la sistemul de bare de distribuție. Curentul nominal, protectie aranjamentul, cerințele de măsurare și configurația cablului de intrare ar trebui confirmate în conformitate cu rețeaua electrică din amonte.
Dulapurile de ieșire distribuie puterea către transformatoare, motoare, echipamente de producție sau alte sarcini din aval. Lor cantitatea și valoarea curentă pot fi determinate în funcție de lista de încărcare a proiectului și programul de alimentare.
PT și dulapuri de contorizare pot fi încorporate acolo unde proiectul necesită măsurarea tensiunii, măsurarea energiei sau alte funcții de monitorizare electrică.
Configurațiile secționatorului de magistrală pot fi utilizate acolo unde rețeaua de distribuție necesită secțiuni separate de magistrală sau conexiune controlată între diferite secțiuni ale sistemului.
În stații, echipamentele pot fi aranjate în jurul surselor de intrare, alimentatoare a transformatoarelor, circuite de ieșire, cerinţele de măsurare şi secţionare a barelor colectoare. Configurația poate fi corelată cu electricitatea substației diagramă cu o singură linie.
Pentru fabrici, aparatul de distribuție poate distribui energie de medie tensiune către liniile de producție, transformatoare, motoare, compresoare, pompe și sisteme auxiliare. Pot fi specificate diferite valori nominale ale alimentatorului în funcție de sarcina reală distributie.
Proiectele miniere implică adesea sarcini electrice grele distribuite. Aparatul poate fi configurat în jurul transformatorului alimentatoare, motoare, sisteme de ventilație, echipamente de pompare și instalații de procesare.
Clădirile comerciale mari și înalte pot necesita putere de intrare de medie tensiune și mai multe în aval circuite transformatoare. Echipamentul poate fi amenajat în funcție de încăperea și distribuția electrică a clădirii cerințe.
| Articol | Caietul de sarcini |
| Model | KYN28A-12 |
| Tensiune nominală | 3,6 kV, 7,2 kV, 12 kV |
| Frecvența nominală | 50Hz / 60Hz |
| Curent nominal | 630A–3150A |
| Curent nominal de rupere de scurtcircuit | 25kA, 31,5kA, 40kA, 50kA |
| Curent nominal de rezistență de scurtă durată | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Grad de protectie | Carcasă externă IP4X / compartimente interne IP2X |
| Temperatura ambiantă | -15°C până la +40°C |
| Altitudine | ≤1000m, cu derating pentru altitudine mai mare |
| Instalare | De interior |
| Sistem | AC trifazat |
Specificația finală trebuie confirmată în funcție de tensiunea proiectului, curentul de sarcină, nivelul de defecțiune, protecție schema, aranjarea cablurilor și mediul de instalare.
Usune are o experiență de peste 14 ani în producția de echipamente electrice și oferă suport tehnic pentru achiziţia de echipamente de medie tensiune pe bază de proiect.
Clienții pot furniza diagrama cu o singură linie, nivelul de tensiune, evaluarea curentului, cerința de scurtcircuit, dulapul cantitatea, cerințele funcționale și condițiile de instalare. Usune poate ajuta apoi cu confirmarea tehnică și configurarea echipamentului.
Pentru configurațiile standard, perioada tipică de producție este de aproximativ 15-20 de zile după confirmarea tehnică si plata. Timpul real de livrare depinde de configurația proiectului și de cantitatea comenzii.
Seria KYN28 a fost menționată pentru proiectul de lansare a rachetei spațiale Cas.
Spre deosebire de clădirile comerciale convenționale sau fabrici, infrastructura aerospațială poate conține mai multe specializate sarcini electrice și sisteme de susținere care funcționează în diferite zone. Echipamentele de distributie de medie tensiune prin urmare, trebuie să fie coordonat cu arhitectura generală a energiei instalației.
Pentru acest proiect, configurația tabloului de distribuție a fost considerată ca parte a distribuției electrice mai largi a șantierului sistem, inclusiv cerințele de recepție a energiei, distribuție a circuitelor, protecție și control electric.
Proiectul demonstrează capacitatea lui Usune de a participa la aplicații de inginerie specializate în cazul în care tensiunea medie echipamentele trebuie să fie coordonate cu cerințele electrice specifice proiectului, mai degrabă decât furnizate ca un generic dulap standard.
Usune aplică un sistem integrat de management al calității și producției care acoperă producția, inspecția, managementul mediului și securitatea muncii.
Compania deține certificări ISO 9001, ISO 14001 și ISO 45001. Echipamentul este proiectat conform standardele IEC și GB aplicabile, cu certificare CE disponibilă pentru configurațiile aplicabile.
Înainte de expediere, echipamentul este supus unei inspecții și testări de rutină care acoperă componentele relevante, asamblarea, conexiuni electrice și echipamente finite. Documentația tehnică și rapoartele de testare pot fi furnizate conform la cerințele proiectului.
Informațiile principale includ tensiunea sistemului, frecvența, curentul nominal, nivelul de scurtcircuit, numărul de intrare și circuitele de ieșire, cerințele de protecție, aranjarea cablurilor și condițiile de instalare.
Configurația furnizată acceptă sisteme de 3,6 kV, 7,2 kV și 12 kV. Tensiunea nominală finală trebuie confirmată conform reţelei electrice a clientului.
Da. Usune poate revizui schema electrică a clientului și poate configura funcțiile și evaluările cabinetului în funcție de cerinţele proiectului.
Da. Poate fi configurat pentru alimentarea de intrare, transformatoare de alimentare, circuite de ieșire, contorizare, măsurare a tensiunii, şi secţionarea barelor colectoare în aplicaţiile substaţiilor interioare.
Produsele Usune sunt proiectate conform standardelor IEC și GB aplicabile. Compania operează conform ISO 9001, ISO 14001 și ISO 45001 sisteme de management, cu certificare CE disponibilă pentru piețele aplicabile.
Da. Usune poate furniza specificații tehnice, rapoarte de testare, documentație de produs și alte informații legate de proiect documente conform cerințelor clientului.
Pentru configurațiile standard, producția este în mod normal în jur de 15-20 de zile după confirmarea tehnică și plata. The Programul real depinde de configurație și cantitate.
Dacă achiziționați un aparat de comutație de medie tensiune Kyn28, furnizați diagrama dvs. cu o singură linie, tensiunea sistemului, nominală curent, nivelul de scurtcircuit, cantitatea dulapului, cerințele de alimentare, cerințele de protecție și instalarea conditii.
Usune poate evalua cerințele electrice și poate oferi o configurație adecvată a tabloului de tensiune medie pentru proiectul tău.
