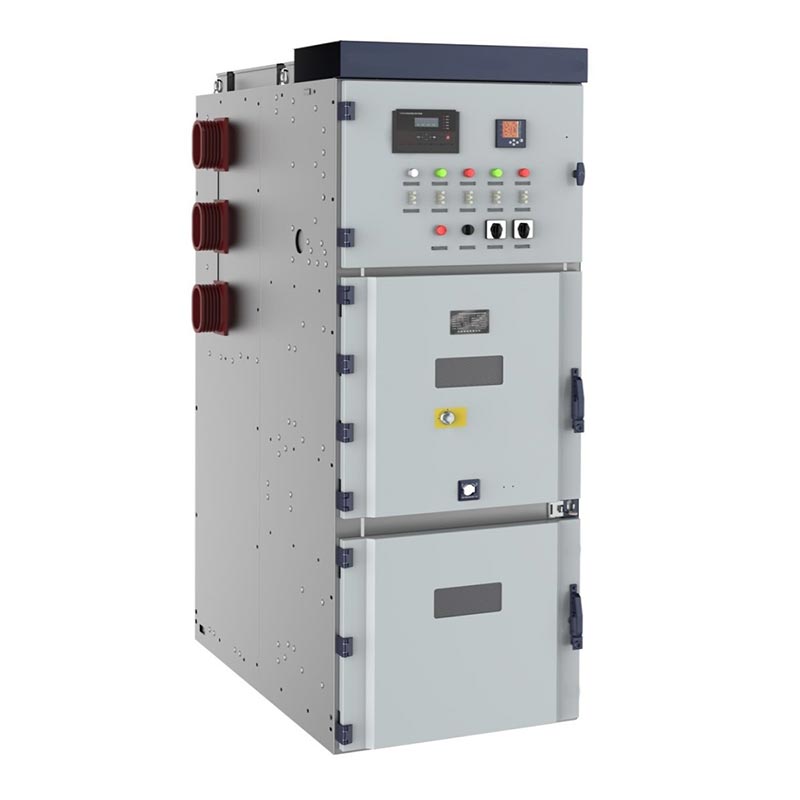

Aparatul de comutare Lv și Mv de medie tensiune de 24 kV Usune, KYN28-24 (Z)(GZS1), aparține AC retractabil blindat categoria aparatului de comutare cu carcasă metalică. Este potrivit pentru sistemele de alimentare trifazate AC 50Hz și este utilizat în principal pentru putere recepție, distribuție, control al circuitelor, protecție și monitorizare.

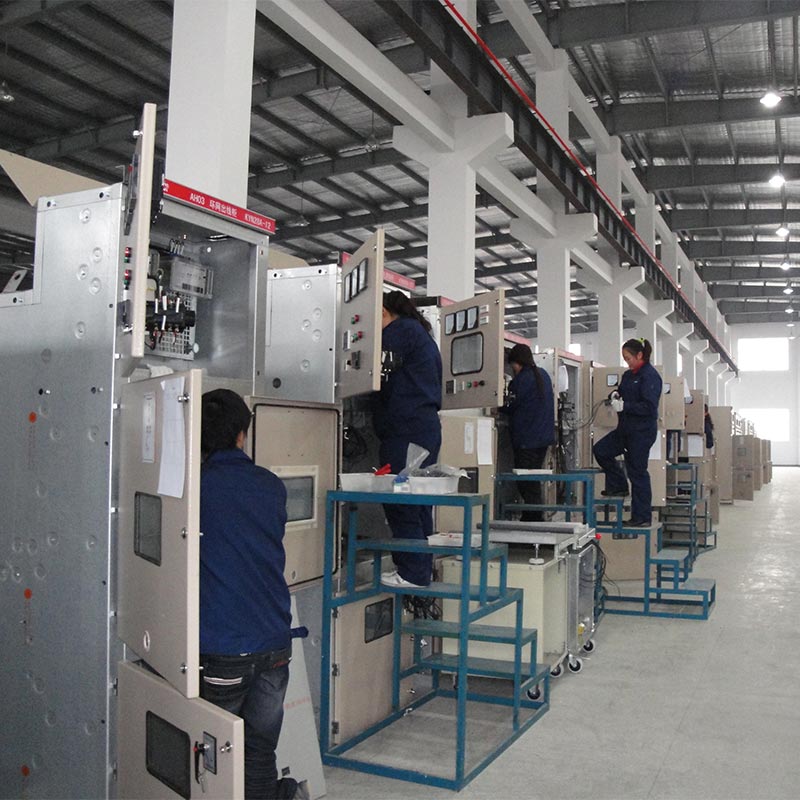

Aparatul de comutare Lv și Mv de medie tensiune de 24 kV este utilizat pe scară largă în centrale electrice, substații, industriale și miniere întreprinderi și clădiri înalte pentru recepția, distribuția, controlul și protecția energiei. Miezul lui Usune baza de producție este situată în China, ceea ce îl face un producător profesionist de încredere, care oferă calitate înaltă soluții de distribuție a energiei de medie tensiune către utilizatori din întreaga lume.

Aparatură de joasă tensiune

Aparataj de medie tensiune

Principalii parametri tehnici

Produsele noastre respectă cu strictețe următoarele standarde

1. GB3906-2006 „3,6-40,5 kV AC Aparatură de comutare și control cu ​​carcasă metalică”
2. GB/T11022 „Condiții tehnice generale pentru aparatura de comutare și control de înaltă tensiune”
3. IEC62271-200 „Aparatură de comutație cu carcasă metalică AC cu tensiune nominală peste 1 kV și sub 52 kV”
4. DL/T404 „Condiții tehnice pentru comandarea aparatelor de comutație de înaltă tensiune AC pentru interior”

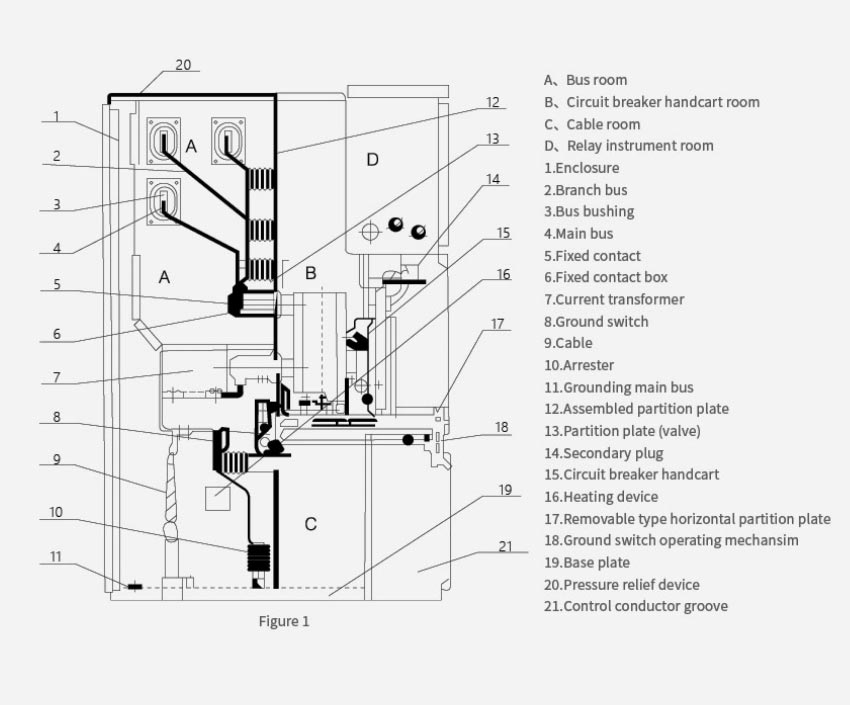

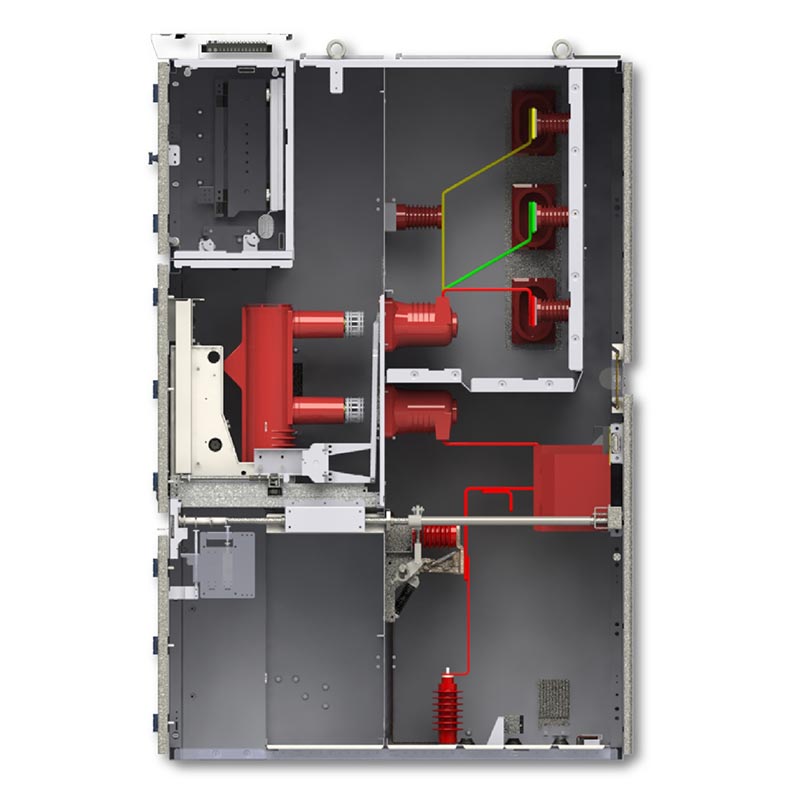

Structura cabinetului

Aparatul de comutare de joasă și medie tensiune de 24 kV adoptă o structură partiționată integral din metal, fiecare zonă funcțională izolată independent, suprimând eficient răspândirea arcurilor de falie.

1. Compartiment pentru întrerupător: Echipat cu un cărucior detașabil pentru întrerupător în vid.
2. Compartiment pentru bare colectoare: Conține bare colectoare principale, bare colectoare de ramificație și izolatori pentru bare colectoare.
3. Compartiment pentru cabluri: Instalează transformatoare de curent, transformatoare de tensiune, întrerupătoare de împământare și terminale de cablu.
4. Compartimentul instrumentelor de control: Echipat cu relee, dispozitive de protecție, instrumente, cablare secundară și control panouri.
5. Canal de reducere a presiunii: Dispune de un dispozitiv de reducere a arcului în partea de sus a dulapului pentru a spori siguranța defecțiunii.

Caracteristici de bază

1. Compartimente independente din metal pentru a preveni răspândirea și interferența reciprocă a arcurilor de defect.

2. Interblocare mecanică cuprinzătoare cu cinci probe:
- Împiedică împingerea sau tragerea căruciorului întreruptorului sub sarcină.
- Împiedică închiderea întreruptorului atunci când întrerupătorul de împământare este închis.
- Previne închiderea accidentală a întrerupătorului de împământare când este alimentat.
- Previne intrarea accidentală în compartimentele sub tensiune.
- Previne funcționarea greșită a întrerupătorului de izolare.

3. Carucior detasabil montat central pentru operare si intretinere frontala, facilitand reparatiile.

4. Nivel ridicat de izolare, structură compactă și rezistență puternică la defecțiuni.

5. Conform standardelor interne și internaționale, adaptabil la diverse scheme de distribuție a energiei electrice

Cazuri practice de aplicare

Cazul 1: O substație municipală din estul Chinei

1. Contextul proiectului

O substație municipală de 110 kV trebuia să își modernizeze rețeaua secundară de distribuție a energiei pentru a face față urbanului în creștere cererea de energie și îmbunătățirea fiabilității sursei de alimentare.

2. Soluție

Pentru sistemul de distribuție a energiei electrice de 24 kV au fost instalate 36 unități de comutație Lv și Mv de medie tensiune de 24 kV.

3. Rezultate

- Designul compact al tabloului de distribuție a economisit 30% din spațiul de podea al substației.
- Sistemul de interblocare cu cinci probe a funcționat fără accidente operaționale pe parcursul a trei ani de funcționare.
- Tehnologia fiabilă de întrerupere a circuitului de vid a redus timpul de întrerupere cu mai mult de 80%, îmbunătățind semnificativ calitatea alimentării cu energie electrică pentru 200.000 de locuitori.

Cazul 2: O uzină petrochimică mare în Asia Centrală

1. Contextul proiectului

Un complex petrochimic modern necesita un sistem de distribuție a energiei de medie tensiune extrem de fiabil pentru a asigura funcționarea continuă a echipamentelor critice de producție.

2. Soluție

Furnizate 58 de unități de comutație Usune de 24 kV, concepute special pentru medii industriale dure și îmbunătățite cu rezistență la praf și coroziune.

3. Rezultate

- A rezistat cu succes la mediul dur de pe amplasament (praf ridicat, vapori chimici), demonstrând stabilitate performanta.
- Capacitatea de deconectare rapidă a defecțiunilor (≤ 60 ms) protejează compresoarele și reactoarele scumpe de deteriorarea în timpul scurtului circuite.
- Designul de întreținere montat în față reduce timpul de întreținere cu 50%, asigurând continuitatea producției.

Dimensiunea externă a produsului

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Întrebări frecvente

Î1: Care este intervalul de tensiune aplicabil al acestui aparat de comutare Lv și Mv de medie tensiune de 24 kV?

A1: Produsul este potrivit pentru sistemele de alimentare trifazate de 3,6~12kV, 24kV AC 50/60Hz, satisfacând nevoile celor mai multe scenarii de distribuție a energiei de medie tensiune.

Î2: Echipamentul acceptă întreținerea și repararea la fața locului?

A2: Da. Produsul adoptă un design acționat frontal, cu întreținere frontală; căruciorul întreruptorului poate fi mutat pt întreținere și înlocuire rapidă fără a afecta funcționarea altor circuite.

Î3: În calitate de furnizor profesionist, fabrica dumneavoastră oferă soluții personalizate?

A3: Da. Usune poate personaliza curentul nominal, curentul de întrerupere a scurtcircuitului, dimensiunea dulapului, configurația protecției, etc., conform cerințelor proiectului pentru a se adapta la diferite condiții de funcționare și cerințe de sistem.
