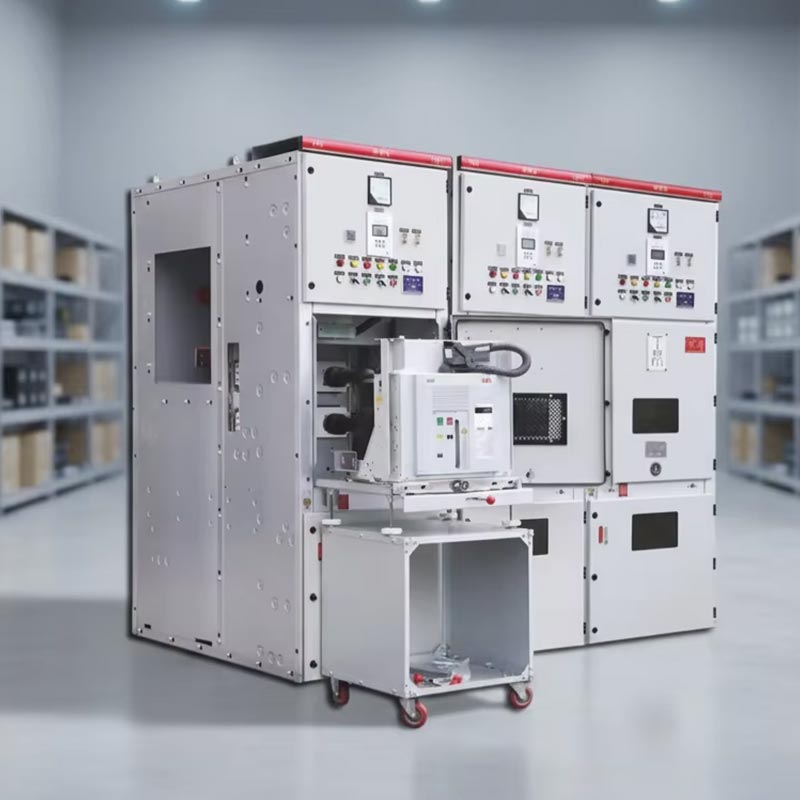

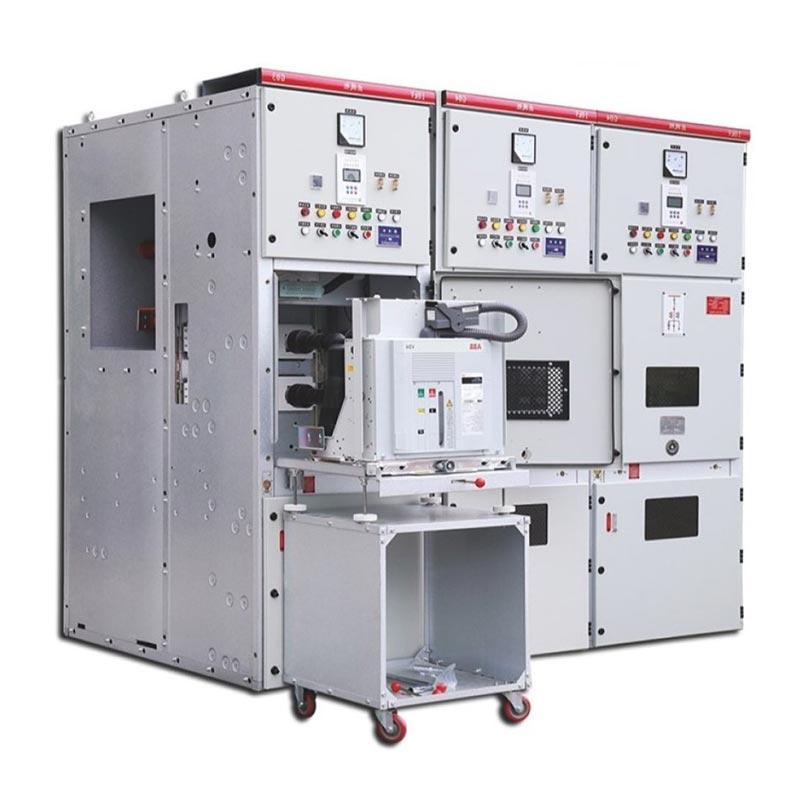

Aparatură Kyn28 10kv

Echipamentul de comutare Usune Kyn28 10kV este potrivit pentru bare colectoare trifazate de 50 Hz, 3,6~12 kV și bare colectoare unice segmentat sisteme de alimentare și dispune de funcții cuprinzătoare „five-proof”. Secțiunea cărucior de mână a dulapului poate fi echipată cu componente de bază, cum ar fi întrerupătoarele în vid și contactoarele în vid. Întrerupătoare cu vid de la mărci precum ABB VD4, Pot fi selectate Schneider HVX și Usune VS1. Acesta este în prezent setul complet de înaltă tensiune pentru interior putere echipamente de distribuție, utilizate în principal pentru transportul și recepția energiei în diferite substații și distribuție stații și pentru controlul circuitului, protecție și monitorizare.

Aparatură de joasă tensiune

Aparataj de medie tensiune

Cerințe de mediu de operare

• Temperatura aerului ambiant: limita superioară +40℃, limita inferioară -15℃;
• Umiditate relativă: media zilnică nu depășește 95%, media lunară nu depășește 90%;
• Altitudine: 1000m și mai jos;
• Intensitate seismică: Nu depășește 8 grade;
• Fără pericol de incendiu sau explozie, fără poluare severă, fără coroziune chimică și fără vibrații violente. Dacă operare mediu depășește condițiile normale specificate în GB3906, utilizatorul și producătorul trebuie să negocieze și determina conditiile corespunzatoare.

Parametrii tehnici

• Tensiune nominală: 3,6kV, 6,6kV, 7,2kV, 10kV, 11kV, 12kV, 13,8kV, 15kV, 17,5kV, 20kV, 24kV;
• Frecventa nominala: 50/60Hz;
• Curent nominal: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Curent nominal de scurtă durată (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Nivel nominal de izolare: 42kV (frecvență de putere 1 min, între electrozi/la masă), 48kV (contact deschis); 75kV (impuls fulger, între electrozi/la masă), 85kV (contact deschis, valoare de vârf);
• Clasa de protectie: Grad de protectie carcasa IP4X, protectie IP2X pentru compartimente;
• Tipuri de dulapuri: dulapuri de linie de intrare, dulapuri de linie de ieșire, dulapuri de protecție a transformatorului, bare colectoare dulapuri, dulapuri de întrerupere, dulapuri de ridicare a barelor colectoare, dulapuri PT/VT etc.;
• Dimensiuni dulap: Latime 650mm/800mm/1000mm, Inaltime 2300mm, Adâncime 1450mm.

Avantajele de bază

1. Protecție cuprinzătoare de siguranță

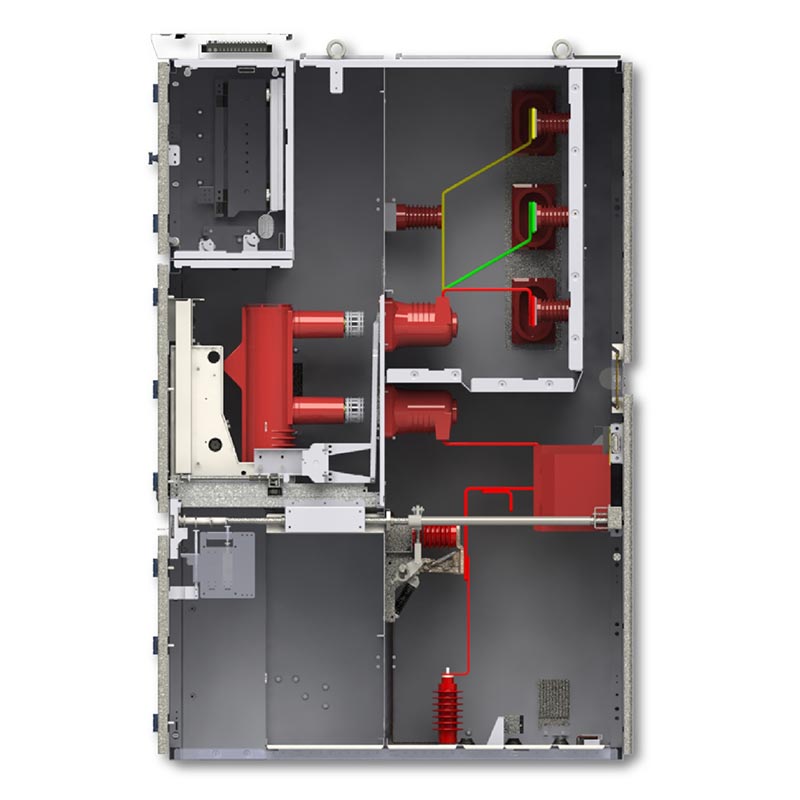

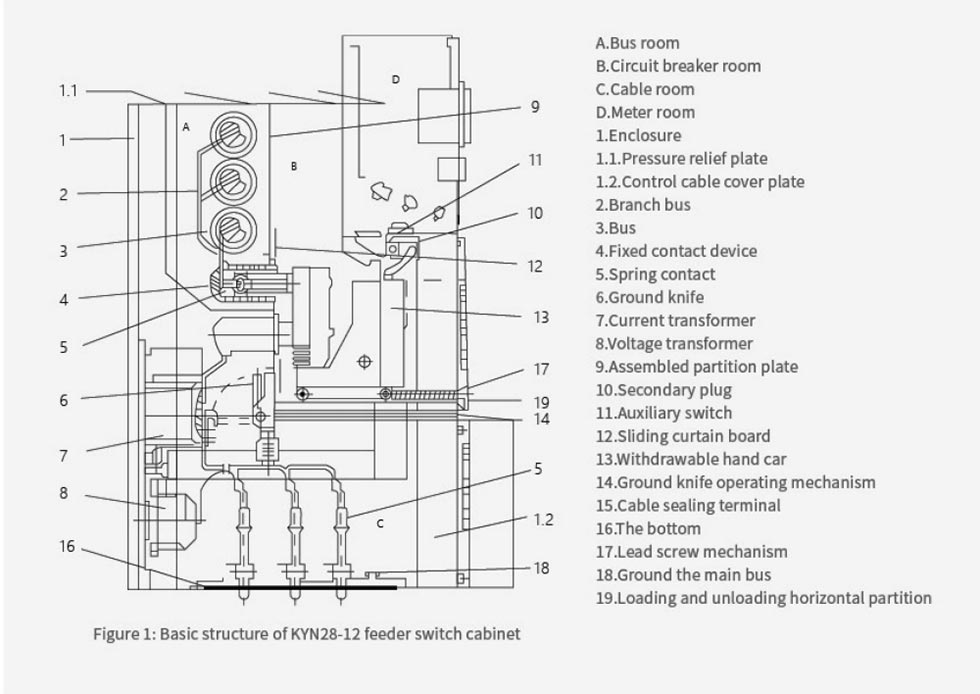

Aparatul de comutare Kyn28 10kV adoptă o structură închisă din metal blindat, fiecare compartiment funcțional fiind independent separate. Combinat cu interblocări mecanice și electrice, realizează pe deplin interblocarea cu cinci probe, eliminând riscul unei operațiuni greșite. Gradul de protecție a carcasei atinge IP4X, iar protecția compartimentului este IP2X, mai departe sporirea capacităţilor de protecţie a siguranţei.

2. Performanță stabilă și de încredere

Proiectat și fabricat strict în conformitate cu standardele internaționale IEC și sistemul de management al calității ISO, folosind componente de vid de înaltă calitate, este compatibil cu diverse întrerupătoare de circuit de vid de marcă binecunoscută, are puternic capacitatea de rezistență la scurtcircuit, se adaptează la o gamă largă de tensiuni și curent și este potrivită pe termen lung continuu operare.

3. Instalare și întreținere convenabile

Designul căruciorului detașabil permite inspecția și înlocuirea rapidă și ușoară. Structura sa compactă susține fata întreținere, economisind spațiu și timpi de nefuncționare. Dimensiunile standardizate ale dulapului se adaptează la diferite scenarii de instalare, rezultând o eficiență ridicată a instalării.

4. Aplicabilitate largă

Aparatul Kyn28 de 10 kV acoperă toate nivelurile de tensiune de la 3,6 la 24 kV, este compatibil cu frecvența duală de 50/60 Hz sisteme, și oferă diferite tipuri de cabinete pentru a satisface nevoile de distribuție a energiei diferitelor industrii, cum ar fi centralele electrice, substații, întreprinderi industriale și miniere și clădiri înalte. De asemenea, se poate adapta la diverse convenționale medii de lucru.

Caz de aplicație din lumea reală

Un proiect de renovare a unei stații de 110 kV într-un anumit oraș a selectat 28 de unități de comutație Usune KYN28-12. Echipamentul a realizat o utilizare ridicată a spațiului, punerea în funcțiune rapidă și o rată de fiabilitate de 99,98% după punere în funcțiune, semnificativ îmbunătățirea nivelului de siguranță al rețelei de distribuție a energiei electrice. În acest proiect, tabloul este adaptat la cerințele de mediu ale amplasamentului, inclusiv altitudinea, temperatura și umiditatea și un circuit de vid adecvat modelul de întrerupător este selectat pentru a se potrivi perfect cu nevoile de distribuție a energiei electrice ale substației.

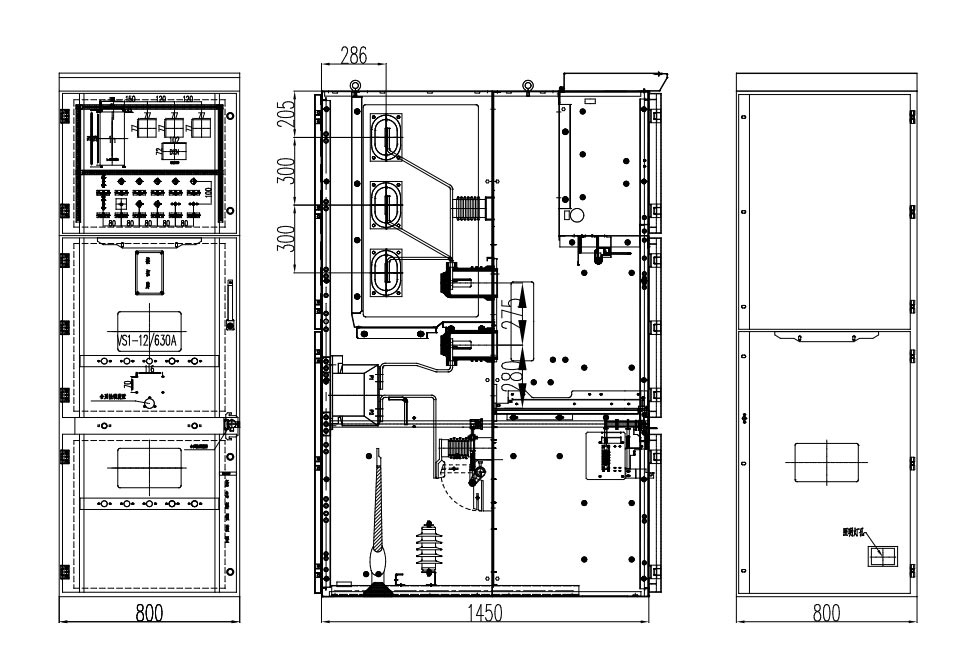

Dimensiunea externă a produsului

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Întrebări frecvente

Î1: Care sunt funcțiile specifice „de protecție a cinci” ale aparatului de comutare KYN28?

R: Acestea includ în principal prevenirea deschiderii și închiderii accidentale a întrerupătoarelor, prevenirea împingerii sau tragerii căruciorul de mână sub sarcină, împiedicând cablurile de împământare să fie conectate la circuitele sub tensiune, împiedicând închiderea întrerupător cu un fir de împământare conectat și împiedicând personalul să intre accidental sub tensiune compartimente, asigurând astfel din punct de vedere structural siguranța personalului și a echipamentelor.

Î2: Care este ciclul de întreținere de rutină pentru Kyn28 Switchgear 10kV?

R: Se recomandă efectuarea unei inspecții de rutină la fiecare 6 luni și o întreținere completă la fiecare 1-2 ani, concentrându-se pe verificarea mecanismului, izolației, interblocării și strângerii șuruburilor. Usune oferă tehnică completă sprijin.

Î3: Poate Usune să ofere aparate de comutare personalizate?

A: Da. În calitate de producător profesionist, Usune poate personaliza configurațiile interne, nivelurile de protecție și soluții inteligente de monitorizare bazate pe tensiune, curent, cerințe de protecție și mediul amplasamentului. Se poate de asemenea, ajustați dimensiunile dulapului și selectați modele adecvate de întrerupătoare de circuit în vid pentru a satisface nevoile specifice.

Pe scurt, Usune Kyn28 Switchgear 10kV integrează siguranță, fiabilitate și ușurință în utilizare. Susținut de matur design, control riguros al calității și parametri tehnici completi, este potrivit pentru diferite lucrări medii și scenarii. În calitate de producător profesionist și furnizor de înaltă calitate din China, Usune continuă să o facă oferiți soluții stabile și eficiente de distribuție a energiei de medie tensiune utilizatorilor din întreaga lume.
