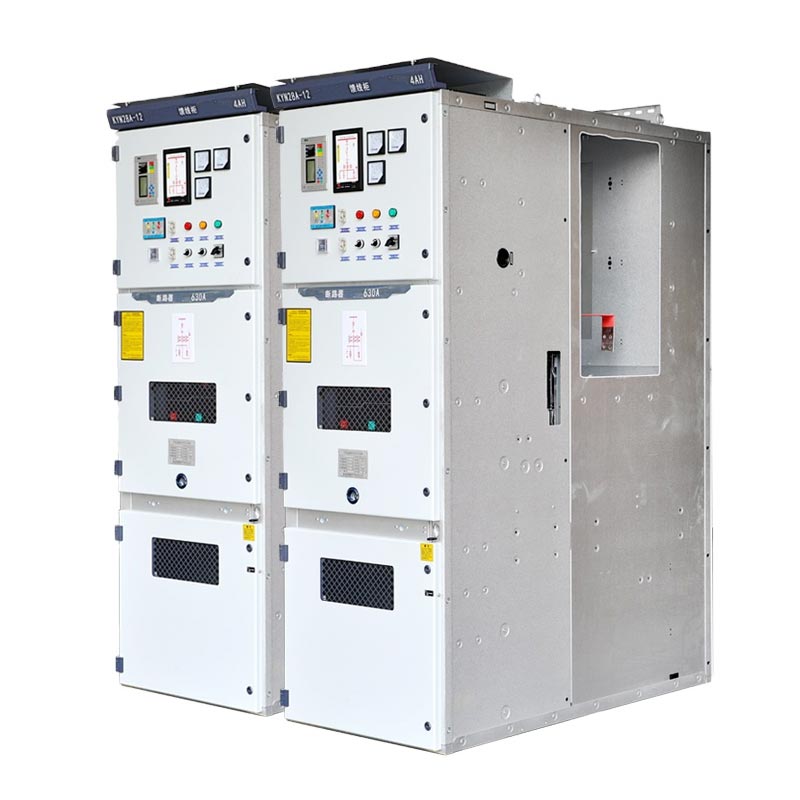

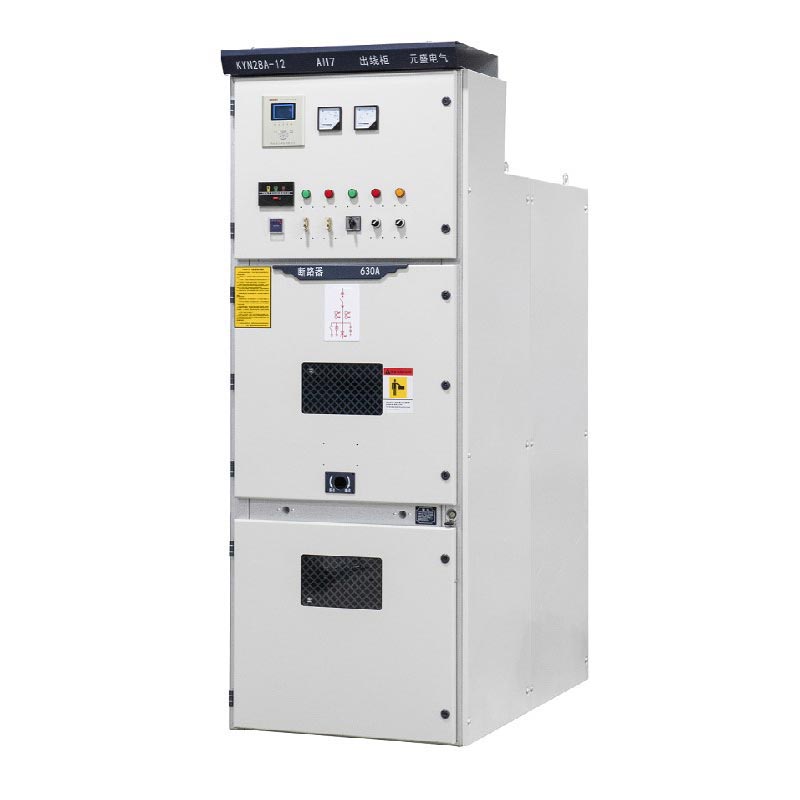

Panouri Mv Vcb 11kv

Panourile MV Vcb de 11 kV sunt poziționate ca distribuție de energie de medie tensiune de calitate industrială, de înaltă fiabilitate. echipamente, potrivit pentru sisteme cu tensiune de 11 kV și sub tensiune și poate fi utilizat în bare colectoare simple, bare colectoare simple segmentate sau duble bara colectoare arhitecturi. Acestea respectă cu strictețe standarde precum IEC 60298, IEC 694, GB3906-2006 și DIN VDE 0670 german. şi sunt sisteme de management ISO certificate cu control standardizat pe parcursul întregului proces.

Aparatură de joasă tensiune

Aparataj de medie tensiune

Parametri de bază și aspecte structurale

1. Parametrii de bază

Tensiune nominală 11kV (compatibil cu 3,6~12kV), AC trifazat 50/60Hz, curent nominal 630A~2500A (personalizat), curent de rupere în scurtcircuit 25kA~40kA, grad de protecție IP4X (carcasă), compatibil cu sisteme multiple arhitecturi.

2. Repere structurale

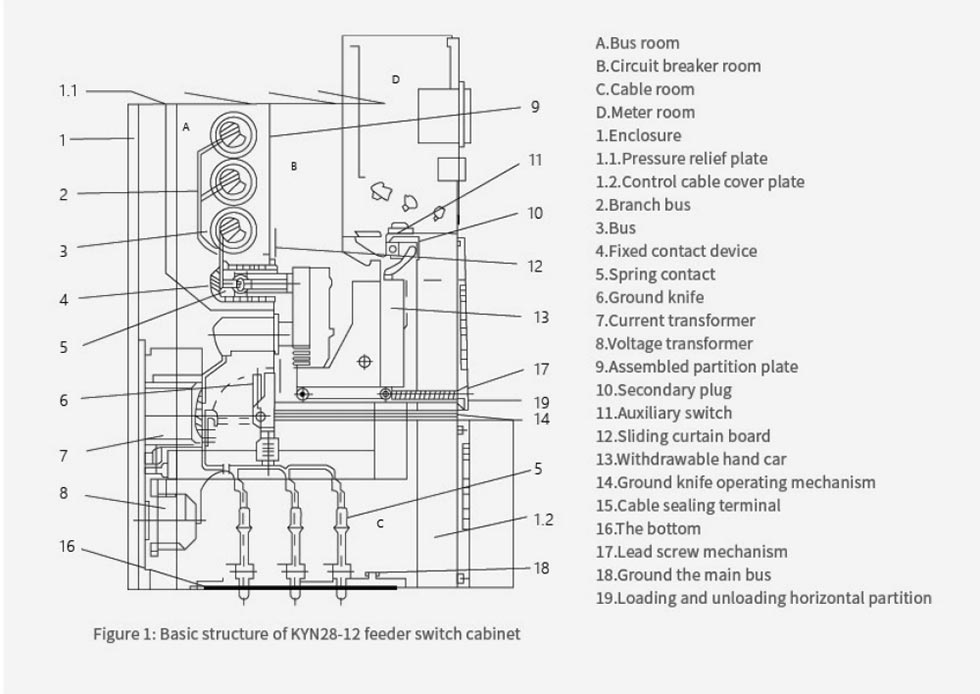

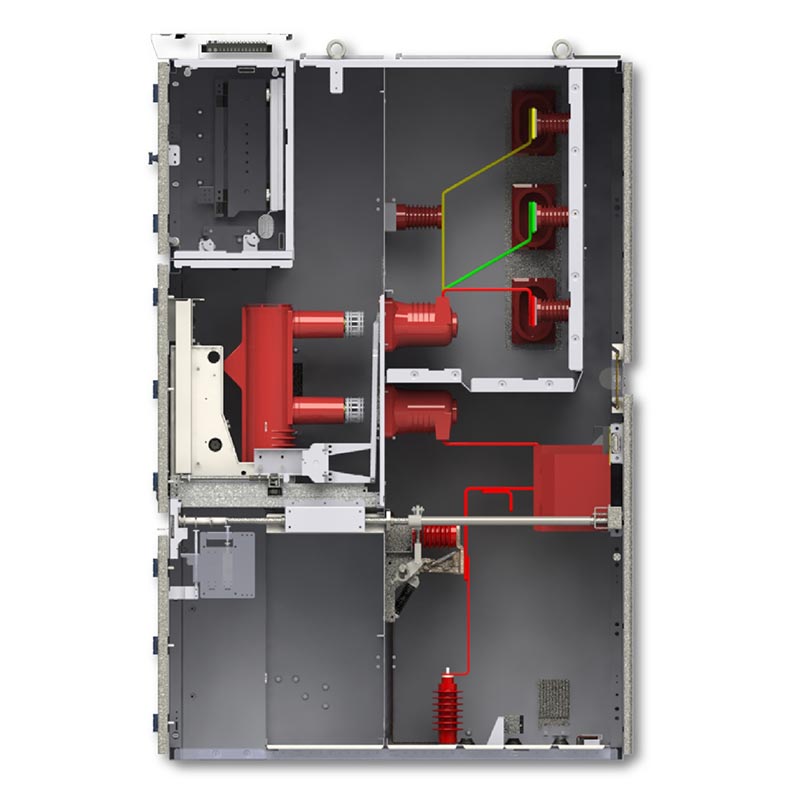

Structură retractabilă placată cu metal, patru compartimente independente, cărucior de mână situat central pentru întreținere ușoară; echipat cu un sistem cuprinzător de blocare de siguranță cu cinci probe, protecție dublă mecanică + electrică, eliminarea operațiunilor greșite; adaptabilitate puternică la mediu, potrivită pentru diverse condiții de lucru în interior.

Avantajele de bază

1. Performanță de încredere: întrerupător de circuit în vid cu răspuns rapid, viață mecanică lungă, potrivit pentru frecvente funcționarea în mai multe scenarii;

2. Sigur și convenabil: protecție complet închisă, design cărucior de mână pentru întreținere eficientă, suportă inteligentă operare și întreținere la distanță;

3. Calitate globală: producător din China, fabrica standardizată asigură capacitatea de producție și calitate; ca a furnizor de înaltă calitate, exportă în mai multe regiuni și oferă servicii cu ciclu complet.

Caz de aplicație din lumea reală

Cazul 1: Proiect de distribuție de 11 kV la o substație de 110 kV din Asia de Sud-Est

1. Contextul proiectului: Această substație este un centru central de alimentare cu energie în regiune, care necesită o putere stabilă de 11 kV alimentarea parcurilor industriale și zonelor rezidențiale din jur. Echipamentul trebuie să aibă o fiabilitate ridicată și conformitate și să fie compatibil cu sistemul local de alimentare de 50 Hz.

2. Soluție de aplicare: Usune a personalizat 28 panouri KYN28A-12 11kV MV VCB, adoptând o singură bară segmentată arhitectură și echipat cu întrerupătoare de circuit în vid VS1 pentru a îndeplini cerințele de alimentare cu dublu circuit.

3. Rezultatele implementării: În cei trei ani de la punerea în funcțiune, echipamentul a funcționat fără niciuna eșecuri, trecând cu succes mai multe teste în condiții extreme, cum ar fi furtuni și temperaturi ridicate. Acesta completează cu precizie distribuția energiei și protecția împotriva defecțiunilor, ajutând substația să obțină „pentru zero”. operare și întreținere”, și a primit o recunoaștere înaltă din partea departamentului local de energie.

Cazul 2: Modernizarea distribuției de energie de înaltă tensiune la o fabrică europeană de producție de automobile

1. Contextul proiectului: Atelierele de ștanțare și vopsire ale fabricii au cerințe extrem de ridicate pentru putere stabilitatea alimentării, necesitând o actualizare la un sistem de distribuție a energiei de 11 kV. Echipamentul trebuie să respecte UE Standardele IEC, luând în considerare și ușurința întreținerii și utilizarea spațiului.

2. Soluție de aplicare: au fost selectate 16 panouri Usune 11kV MV VCB, utilizând un cărucior de mână situat central structura, compatibila cu un singur sistem de bare colectoare, si dotata cu incalzitoare anticondens si inteligente module de monitorizare a temperaturii și umidității.

3. Rezultate implementare: Echipamentul se adaptează perfect la sistemul european de frecvență dublă 50Hz/60Hz. Instalarea nu afectează producția normală de atelier, iar căruciorul de mână poate fi scos rapid pentru întreținere. După actualizare, rata de întrerupere a sursei de alimentare a fabricii a scăzut cu 90%, satisfacând nevoile continue de producție a producţiei de automobile.

Mediul de lucru

1.Temperatura aerului ambiant: maxim +40°C, minim -10°C;
2. Umiditate relativă: medie zilnică ≤ 95%, medie lunară ≤ 90%;
3.Altitudine: ≤ 1000 m;
4.Intensitate seismică: nu depășește gradul 8;
5.Echipamentul trebuie instalat în locuri ferite de pericole de incendiu sau explozie, poluare severă, substanțe chimice coroziune și vibrații puternice.
6.Dacă echipamentul urmează să fie utilizat în condiții de mediu care depășesc cerințele normale specificate în GB 3906, aranjamentele relevante trebuie convenite de către utilizator și producător.

Specificatii tehnice

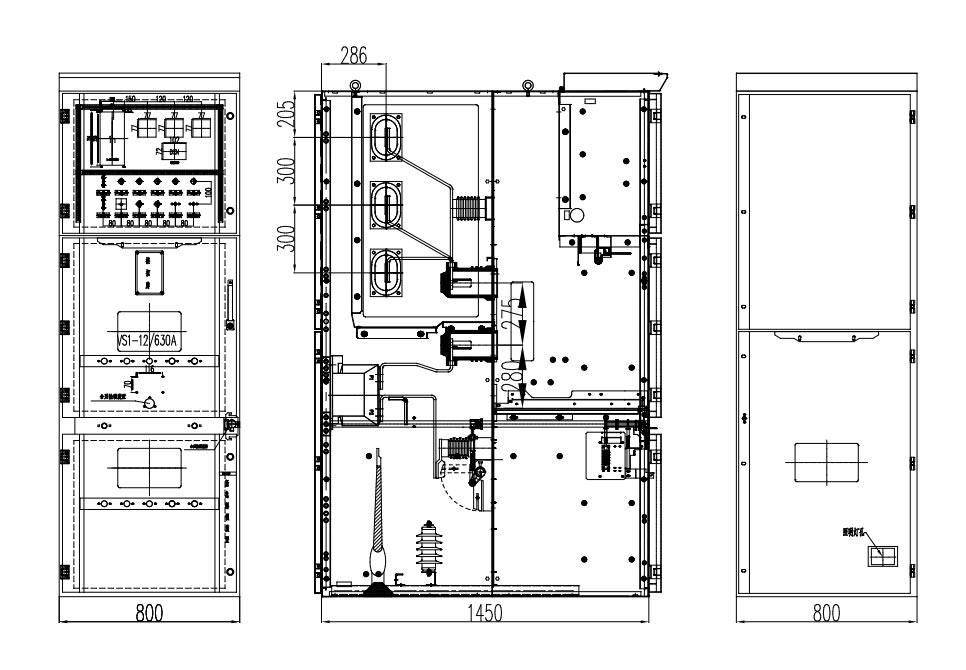

Dimensiunea externă a produsului

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Întrebări frecvente

Î1: Funcția de interblocare în cinci ori?

R: Include cinci funcții majore, cum ar fi întrerupătorul de circuit anti-funcționare greșită, cu dublu mecanic și electric interblocare pentru a preveni operarea greșită.

Î2: Panourile MV Vcb de 11 kV sunt compatibile cu sistemele de 10 kV?

R: Complet compatibil, nu necesită modificare, poate înlocui direct echipamentele existente și personalizarea parametrilor este suportat.

Î3: Conformitatea exporturilor și serviciul post-vânzare?

R: Conform standardelor internaționale, certificările regionale pot fi personalizate; răspuns rapid din partea Chinei fabrică și servicii post-vânzare localizate de la punctele de vânzare globale.

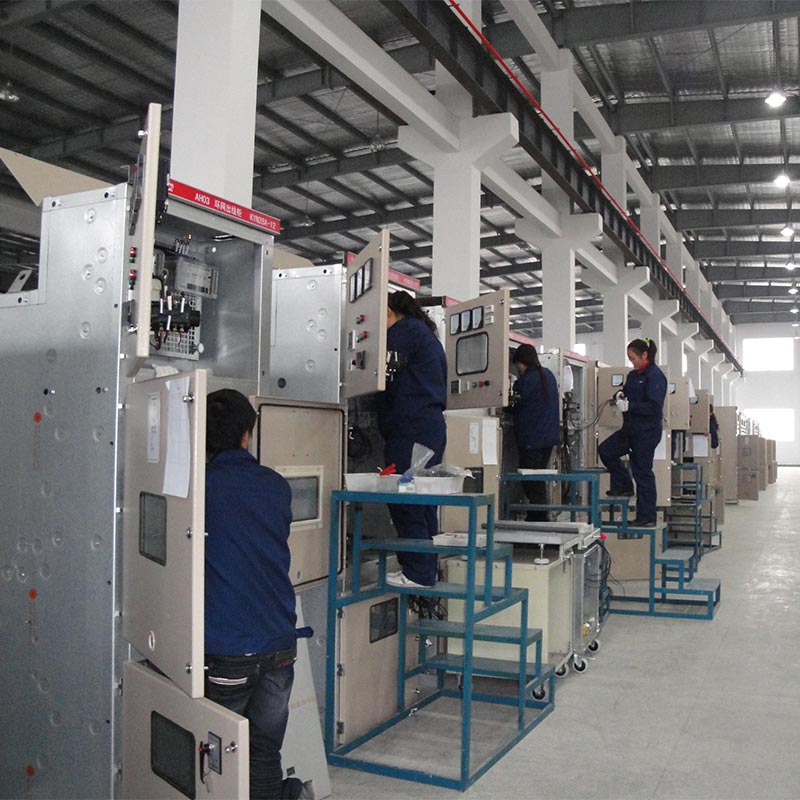

Marca și puterea fabricii

Usune se bazează pe fabrica sa de bază din China, cu o capacitate anuală de producție de peste 5.000 de panouri. Se lauda management digitalizat end-to-end, care integrează cercetare și dezvoltare, producție și vânzări. Produsele sale acoperă peste 30 tari, făcându-l un furnizor și producător de încredere de distribuție a energiei de medie tensiune pentru clienții globali.
