Odată cu modernizarea continuă a rețelelor electrice urbane, a noilor sisteme de generare a energiei electrice și a sistemelor industriale de alimentare cu energie, aparatele de comutare de medie tensiune compacte, inteligente și cu întreținere redusă au devenit un echipament de bază indispensabil pentru ingineria distribuției de energie. TheUnitate principală inelă cu întrerupător, reprezentată de unitatea principală cu inel izolat cu aer din seria XGN15 SF6, a înlocuit treptat aparatele de distribuție voluminoase tradiționale datorită amprentei sale mici, performanței stabile și scalabilității puternice. Acest blog preia produsele fabricate deZhejiang Usune Electric Co., Ltd.ca nucleu, introduce în mod cuprinzător caracteristicile produsului, parametrii tehnici completi, structura internă, specificațiile de operare, scenariile de aplicare și serviciile de asistență.

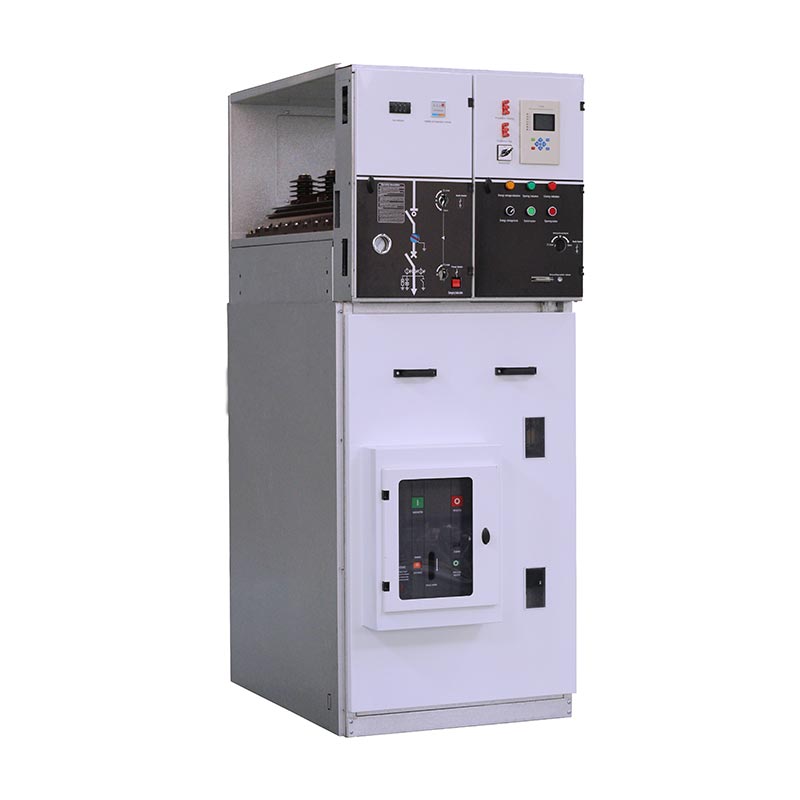

The Unitate principală inelă cu întrerupătoreste un tablou modular cu carcasă metalică, special dezvoltat pentru sistemele de distribuție a energiei de medie tensiune de la 12 kV până la 36 kV. Adoptând comutatorul de sarcină cu hexafluorură de sulf SF6 și tehnologia de izolare a aerului avansat, integrează funcțiile de întrerupere a circuitului, protecție, monitorizare și interblocare într-un singur dulap. Dezvoltat și produs independent deZhejiang Usune Electric Co., Ltd., produsul din seria XGN15 are aspect compact, funcționare flexibilă și blocare mecanică fiabilă.
Spre deosebire de dulapurile convenționale, această unitate principală inelă este proiectată pentru automatizarea distribuției de energie. Reduce foarte mult dificultatea construcției la fața locului și a întreținerii ulterioare și este potrivit pentru diferite spații de instalare înguste. Sprijinit de sistemul complet de cercetare și dezvoltare, producție și testare al companiei, fiecare legătură de producție respectă strict standardele internaționale, asigurând funcționarea stabilă pe termen lung a produselor în medii complexe de distribuție a energiei. A fost promovat pe scară largă în renovarea rețelei de energie urbană și rurală, alimentarea cu energie industrială și civilă, energie nouă și alte domenii în țară și în străinătate.
Unitatea principală inelă cu întrerupătoriese în evidență pe piața aparatelor de comutație de medie tensiune cu mai multe puncte forte. Combinat cu tehnologia independentă de cercetare și dezvoltare și design optimizat, principalele sale avantaje sunt rezumate după cum urmează:
•Configurație diversificată a comutatorului principal: Echipat cu comutator de sarcină SF6 autoprodus ca standard, care are o durată de viață lungă, funcționare stabilă și costuri de întreținere reduse. Utilizatorii pot alege, de asemenea, să instaleze întrerupătoare cu vid pentru a îmbunătăți capacitatea de rupere și nivelul de protecție de siguranță, adaptându-se la diferite cerințe de distribuție a energiei.
•Funcționare dublă și actualizare inteligentă: acceptă atât modurile de funcționare manuală, cât și cele electrice pentru a îndeplini diverse obiceiuri de operare la fața locului. Poate fi combinat cu dispozitivele FTU și RTU pentru a realiza controlul de la distanță, semnalizarea de la distanță, măsurarea de la distanță și reglarea de la distanță, îndeplinind pe deplin cerințele „patru la distanță” ale automatizării distribuției și realizând un management inteligent al rețelei.
•Tehnologie avansată de monitorizare și protecție: senzori de înaltă precizie și relee de protecție încorporate, care pot monitoriza starea de funcționare a echipamentului în timp real, pot răspunde rapid la defecțiuni și protejează eficient siguranța sistemelor de distribuție a energiei și a operatorilor.
• Structură ușoară și extensibilă: adoptă schema de asamblare optimizată, care este convenabilă pentru transport, ridicare și instalare. Designul modular acceptă combinarea liberă și extinderea ulterioară a capacității, făcând față în mod flexibil cererii de putere în schimbare a pieței.
• Siguranță ridicată și dimensiune compactă: structură de izolare a aerului + dispozitiv de blocare mecanică fiabil, prevenind eficient funcționarea greșită. Dimensiunea redusă a dulapului economisește spațiu pe podea, care este echipamentul preferat pentru stații și camere de distribuție cu spațiu limitat.
Pentru a asigura funcționarea stabilă și sigură aUnitate principală inelă cu întrerupător,echipamentul are cerințe clare pentru mediul de operare. Toate produsele sunt testate în conformitate cu următoarele standarde:
1.Altitudine maximă: ≤1000m
2. Interval de temperatură ambientală: -35℃ ~ 45℃, diferența maximă de temperatură nu trebuie să depășească 25℃
3.Standard de umiditate: umiditate relativă zilnică medie ≤95%; Umiditate relativă medie lunară ≤90%
4. Rezistență seismică: Adaptați-vă la intensitatea seismică de 8 grade și mai jos
5. Cerințe de șantier: Fără vibrații severe, impact, foc deschis, coroziune chimică și pericole de explozie
Vă rugăm să confirmați mediul la fața locului înainte de instalare pentru a prelungi durata de viață a echipamentului și pentru a evita defecțiunile operaționale.
Următorul tabel listează toți parametrii tehnici standard ai seriei XGN15Unitate principală inelă cu întrerupător, care acoperă 12 kV, 24 kV și 36 kV trei niveluri de tensiune principale, pentru referința dvs. de achiziție și proiectare inginerească:
| S/N | Nume | Unitate | 12kV | 24kV | 36kV |
| 1 | Tensiune nominală | kV | 12 | 24 | 36 |
| 2 | Curent nominal | A | 630 | 630 | 630 |
| 3 | Curent nominal de rupere în buclă închisă | A | 630 | 630 | 630 |
| 4 | Evaluat pe curent de rupere de sarcină | A | 630 | 630 | 630 |
| 5 | Curent de rezistență de scurtă durată | kA | 16 | 16 | 16 |
| 6 | Curent nominal de vârf de rezistență | kA | 40 | 40 | 40 |
| 7 | Curent nominal de scurtcircuit | kA | 40 | 40 | 40 |
| 8 | Tensiune nominală de rezistență a frecvenței de alimentare (fază-la-fază și fază-pământ) | kV | 28 | 50 | 70 |
| 9 | Tensiune de rezistență la frecvența de putere nominală (pe distanța de izolare) | kV | 32 | 60 | 80 |
| 10 | Tensiune nominală de rezistență la trăsnet (fază-fază și fază-pământ) | kV | 75 | 125 | 170 |
| 11 | Tensiune nominală de rezistență la trăsnet (pe distanța de izolare) | kV | 85 | 145 | 195 |
| 12 | Curent nominal de transfer | A | 630 | 630 | 630 |
| 13 | Rezistenta mecanica | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Rezistenta electrica | ops | E1 | E1 | E1 |
| 15 | Presiunea gazului SF6 (20℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Rata anuală de scurgere | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Gradul de protecție a carcasei | / | IP3X | IP3X | IP3X |
TheUnitate principală inelă cu întrerupătoracceptă mai multe tipuri de cabinet și configurație flexibilă a componentelor. Corpurile de dulap diferite au standarde de dimensiune corespunzătoare pentru sistemele de 12 kV, 24 kV și 36 kV, așa cum se arată în tabelul de mai jos:
| Nu. | Tip aparat de comutare | Configurație opțională | 12kV Dimensiuni (L×A×H, mm) | 24kV Dimensiuni (L×A×A, mm) | 36kV Dimensiuni (L×A×H, mm) |
| 1 | Panoul LBS de intrare/ieșire | Întrerupător de sarcină, întrerupător de împământare, bară principală | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Panou de protectie a transformatorului | Întrerupător de sarcină, întrerupător de împământare, siguranță, bară principală | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Panoul de contorizare | Transformator, Siguranță, Bară principală | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Panoul de ieșire CB | Întrerupător, transformator de curent, întrerupător de sarcină, întrerupător de împământare, protecție releu, bară principală | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | Ieșire CB cu panou de contorizare | Întrerupător, transformator de curent, transformator, întrerupător de sarcină, întrerupător de împământare, protecție releu, bară principală | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Structura generală a cabinetului
Cabinetul deUnitate principală inelă cu întrerupătoreste împărțit în unități superioare și inferioare independente, cu compartimentare clară și siguranță puternică:
1.Camera de bare: Situată în partea superioară a dulapului, bara principală trece prin întregul grup de aparate de distribuție pentru a realiza transmisia de putere între dulapuri.
2.Camera principală de comutare: Echipată cu comutator de sarcină SF6 încapsulat cu rășină epoxidică, cu o gaură de observare și densitor de gaz SF6 opțional.
3.Cameră pentru cabluri: spațiu spațios pentru cablarea cablurilor, care poate fi echipat cu paratrăsnet, transformator de curent și alte accesorii. Placa de jos și ușa dulapului sunt detașabile pentru o instalare ușoară a cablului.
4. Mecanism de operare și cameră de control de joasă tensiune: Echipat cu interblocare mecanică, indicator de poziție, contacte auxiliare, bobină de declanșare și alte componente, care suportă diferite bucle de control și instrumente de măsurare.
Unitatea principală inelă a modulului XGN15 V este compusă din întrerupător de circuit în vid, întrerupător de circuit SF6, mecanism de interblocare și întrerupător de împământare. Metodele de instalare sunt fix frontal și fix lateral. Întrerupătorul și comutatorul de sarcină pot fi interblocate pentru a preveni funcționarea greșită.
6.2 Două tipuri de mecanisme de operare
•Tip K (mecanism dublu cu un arc): Comutatorul de sarcină este acţionat independent de pârghie sau motor; întrerupătorul de împământare este acţionat de arc de compresie şi acţionat de o pârghie separată.
•Tip A (mecanism dublu cu arc): Comutatorul de sarcină adoptă stocarea energiei cu arc, susținând declanșarea pârghiei, a motorului sau a butonului. Selectorul de împământare este acţionat de o pârghie independentă cu acţionare cu arc.
Toate operațiunileUnitate principală inelă cu întrerupătortrebuie efectuată cu ușa dulapului închisă. Operatorii trebuie să urmeze procesul standardizat:
7.1 Funcționare la pornire
1.Confirmați că ușa dulapului este complet închisă, introduceți mânerul de operare în orificiul superior și rotiți 180° în sens invers acelor de ceasornic până când se aude sunetul de separare a frânei și întrerupătorul de împământare este deconectat.
2. Introduceți mânerul în orificiul inferior și rotiți-l cu 180° în sensul acelor de ceasornic până se aude sunetul de închidere. Indicatorul este în poziția de lucru și operațiunea de pornire este încheiată.
7.2 Operare de oprire
1. Introduceți mânerul în orificiul inferior și rotiți-l cu 180° în sens invers acelor de ceasornic pentru a întrerupe alimentarea; dacă este echipat cu un buton, apăsați direct butonul de călătorie.
2.Verificați dacă afișajul live este complet stins pentru a vă confirma că camera de cablu este neputincioasă. Introduceți mânerul în orificiul superior și rotiți-l cu 180° în sensul acelor de ceasornic pentru a închide întrerupătorul de împământare. Ușa dulapului este deblocată și operațiunea de oprire este încheiată.
Notă: Verificați manometrul SF6 înainte de fiecare operațiune de comutare pentru a vă asigura că echipamentul funcționează în intervalul normal de presiune.
8.1 Transport și depozitare
•Când dulapul este fixat pe placa de jos, acesta poate fi transportat cu stivuitorul; în caz contrar, utilizați ridicarea integrală. Echipamentul trebuie menținut vertical în timpul transportului și nu trebuie răsturnat.
• Aparatul de comutare nu trebuie depozitat în aer liber pentru o perioadă lungă de timp pentru a evita umezeala, praful și coroziunea.
8.2 Reguli de întreținere
1. Echipamentul nu necesită întreținere în decurs de 3 ani în condiții normale de funcționare, iar mecanismul de acționare cu arc nu necesită lubrifiere.
2. Ciclul obișnuit de întreținere este de 1 an. Conținutul de întreținere include strângerea tuturor conectorilor electrici, aspirarea și inspectarea componentelor interne.
3. Efectuați în mod regulat teste de închidere și deschidere pentru toate întrerupătoarele și întrerupătoarele de împământare și testați bucla electrică pentru a asigura funcționarea flexibilă.
4.Inspectați și depanați dispozitivele de protecție a releului înainte de punerea în funcțiune.
9.1 Documente și accesorii atașate
Fiecare set deUnitate principală inelă cu întrerupătorse livreaza cu materiale complete: certificat de produs, manual de operare, desene de proiectare si un set de maner special de operare.
9.2 Informații de comandă necesare
Clienții trebuie să furnizeze următoarele informații atunci când plasează comenzi: schema de cablare a circuitului principal, planul de instalare a aparatului de distribuție, modelul componentelor, schema buclei auxiliare și alte cerințe tehnice speciale, astfel încât să se asigure că produsele sunt personalizate cu precizie.
Zhejiang Usune Electric Co., Ltd. a fost fondată în 2011 și situată în Zona de Dezvoltare Economică Yueqing, o bază renumită de producție electrică din China. Compania are un capital social de 8 milioane de dolari SUA, un atelier de producție modern de 4300㎡ și peste 100 de angajați profesioniști. După ani de dezvoltare, a construit trei linii de producție de bază: linie de producție de joasă și medie tensiune, linie de producție a întrerupătoarelor de înaltă tensiune și linie de producție de injecție de rășină epoxidice.
Compania integrează cercetare și dezvoltare, producție și vânzări, cu o matrice completă de produse care acoperă aparatele de comutare de înaltă și joasă tensiune, transformatoare, inductoare reciproce, întreruptoare de înaltă tensiune și accesorii pentru comutatoare. A trecut certificările ISO 9001, ISO 14001 și ISO 45001 și a devenit un furnizor calificat al State Grid Corporation of China și China Railway Construction Corporation. Cu mai mult de 14 ani de experiență în industrie, compania are o echipă experimentată de cercetare și dezvoltare și un sistem strict de control al calității, care sprijină personalizarea OEM. Ciclul de producție convențional este controlat în 15-20 de zile, iar toate produsele sunt echipate cu rapoarte complete de testare pentru a garanta o calitate fiabilă.
TheUnitate principală inelă cu întrerupătora fost aplicat în multe proiecte cheie în țară și în străinătate, acumulând o experiență bogată în inginerie:
•Proiecte de lansare aerospațială
•Proiecte de uzine chimice și centrale electrice ale Grupului Huaneng
•Centrale nucleare, hidrocentrale și centre de stocare a petrolului
•Comunități rezidențiale urbane, complexe comerciale și locuri pitorești care sprijină distribuția de energie
• 318 Proiecte de autostrăzi naționale, căi ferate, tuneluri și alte proiecte de alimentare cu energie de transport
Performanța stabilă a produsului și serviciul post-vânzare atent au câștigat laude unanime din partea contractanților de inginerie și a utilizatorilor finali.
Î1: Sunteți producător sau companie comercială?
R: Suntem o fabrică directă profesionistă. ToateUnitate principală inelă cu întrerupătorși alte produse electrice sunt produse independent, cu prețuri directe de fabrică competitive.
Q2: Cât timp pot primi oferta după trimiterea cererii?
R: Echipa noastră de vânzări va furniza o ofertă oficială în termen de 24 de ore de la primirea cererii dumneavoastră detaliate.
Î3: Putem personaliza sigla și aspectul produselor?
R: Da, acceptăm serviciile OEM și ODM și putem imprima siglele clienților și informațiile companiei pe dulap, după cum este necesar.
Î4: Care este timpul standard de producție?
R: Termenul de livrare este determinat de cantitatea comenzii. În mod normal, mărfurile pot fi livrate în termen de 15-20 de zile de la primirea depozitului.
Q5: Care este procesul dumneavoastră de control al calității?
R: Implementăm inspecția completă a procesului de la materii prime, accesorii până la produsele finite. Toate echipamentele vor fi supuse unor teste de rutină din fabrică înainte de livrare, cu mai multe rapoarte de testare furnizate.
Î6: Cum se rezolvă problemele legate de calitatea produsului după vânzare?
R: Dacă apare vreo problemă de calitate, vă rugăm să ne trimiteți fotografii sau videoclipuri. Echipa noastră tehnică va propune o soluție țintită în 1-3 zile.
Î7: Care este perioada de garanție a produsului?
R: Oferim un serviciu de garanție de 12 luni începând de la data livrării.
Q8: De ce să ne alegeți ca furnizor?
R: Avem peste 14 ani de experiență profesională, capacități puternice de cercetare și dezvoltare și personalizare, control strict al calității, ciclu de livrare stabil și rapoarte complete de testare, oferind soluții unice pentru echipamente de distribuție a energiei.
Ca un echipament de bază pentru alimentarea modernă a rețelei inelare de medie tensiune,Unitate principală inelă cu întrerupătorintegrează structură compactă, funcție inteligentă, întreținere redusă și siguranță ridicată, care se adaptează perfect tendinței de dezvoltare a rețelei inteligente urbane, generarea de energie nouă și distribuția industrială a energiei. Sprijinit de o putere puternică de cercetare și dezvoltare, linii de producție standardizate și un sistem perfect de control al calității,Zhejiang Usune Electric Co., Ltd.oferă unități principale de inel de înaltă calitate, personalizabile și un set complet de servicii de asistență pentru clienții globali.
Indiferent dacă sunteți angajat în contractare de inginerie energetică, echipamente electrice cu ridicata, construcție de noi proiecte de energie sau renovare a rețelei urbane, produsele noastre vă pot satisface diversele nevoi de achiziții și inginerie. Dacă doriți să aflați mai multe despre parametrii produsului, schemele personalizate, ofertele și detaliile de cooperare la proiect, vă rugăm să nu ezitați săcontactaţi-ne. Echipa noastră profesională internațională de vânzări și tehnică vă va răspunde în timp util, vă va oferi suport gratuit pentru mostre și îndrumare tehnică profesionistă și așteaptă cu nerăbdare să stabilim relații de cooperare pe termen lung de câștig-câștig cu parteneri din întreaga lume.
