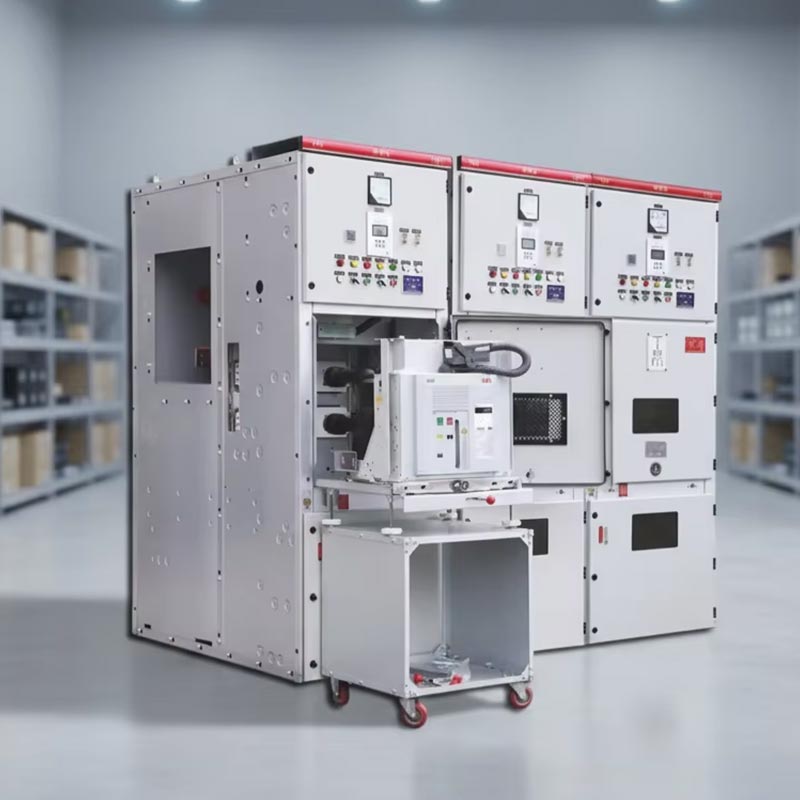

Aparatură Kyn28 12kv

Usune Kyn28 Switchgear 12kV este un dispozitiv interior de distribuție a energiei de înaltă tensiune, cu tensiuni nominale care acoperă 3,6 kV, 7,2 kV și 12 kV, potrivite pentru sistemele de alimentare AC trifazate de 50/60 Hz. Este un echipament electric de bază în puterea modernă transportul și distribuția, distribuția de energie industrială și domeniile de alimentare cu energie pentru clădiri comerciale. Produsul adoptă o structură blindată, închisă cu metal, care separă complet unitățile funcționale, cum ar fi întrerupătoarele, barele colectoare, cabluri și controlul instrumentelor. Acest design elimină de la bun început răspândirea defectelor de arc. Este de asemenea echipat cu un cărucior cu întrerupător de circuit de vid demontabil, permițând întreținerea și înlocuirea rapidă fără închidere jos bara, îndeplinind pe deplin cerințele de bază ale sistemelor de alimentare pentru o funcționare sigură, stabilă și eficientă și întreținere.

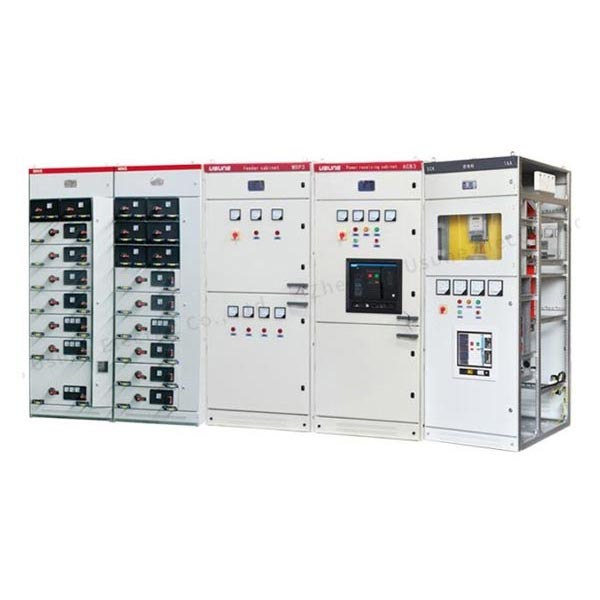

Aparatură de joasă tensiune

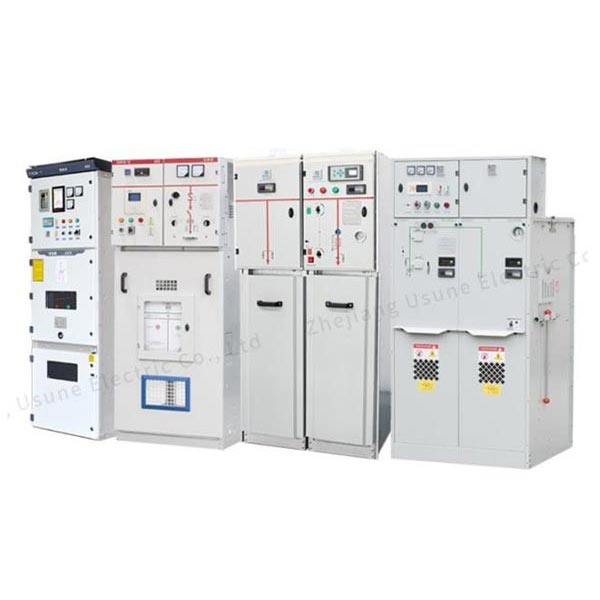

Aparataj de medie tensiune

Parametrii tehnici de bază

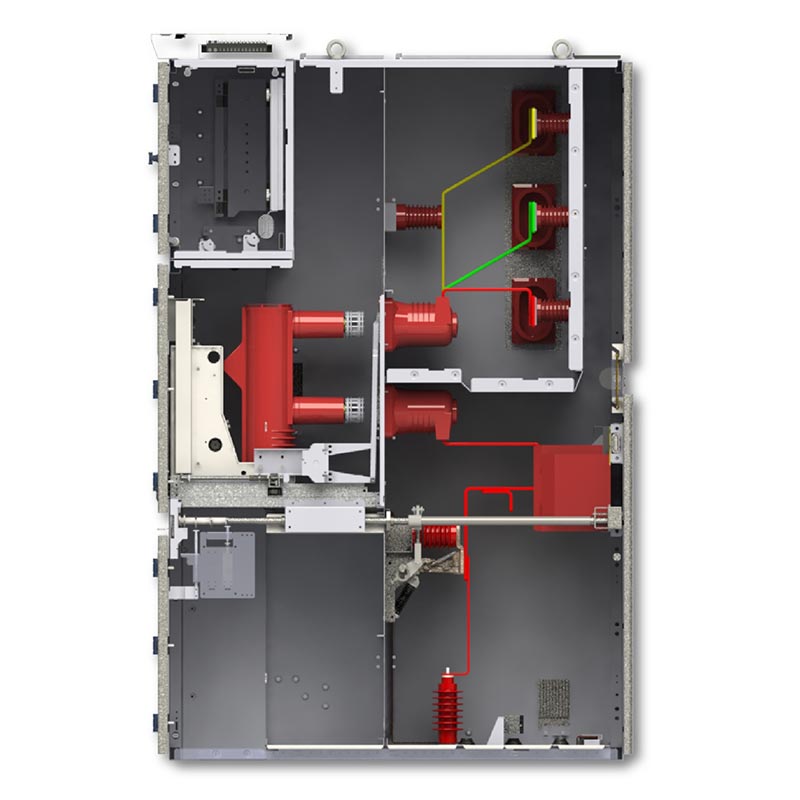

Structura compartimentului independent

Aparatul de comutare Kyn28 12kV adoptă un design de compartiment modular cu izolație integrală din metal. Cele patru domenii funcționale sunt complet independente, prevenind eficient propagarea defecțiunilor:

1. Compartimentul întreruptorului: instalează un cărucior întrerupător în vid, echipat cu ghidare precisă și mecanisme de interblocare pentru a asigura deplasarea în siguranță a căruciorului.
2. Compartiment pentru bare colectoare: Dispoziție închisă a barelor colectoare principale și ramificate, cu performanțe excelente de izolare, evitând riscul scurtcircuitelor fază la fază/fază la masă.
3. Compartiment pentru cabluri: spațiu amplu, potrivit pentru conexiunile cablurilor cu mai multe circuite, facilitând așezarea cablurilor, cablarea, și testare.
4. Compartimentul pentru instrumente și control: integrează dispozitive de protecție, instrumente de măsurare și circuit de control componente pentru monitorizare și exploatare centralizată.
5. Dispozitiv de reducere a presiunii: Echipat cu o clapă dedicată de reducere a presiunii în partea de sus, poate elibera rapid arcul presiunea in cazul defectiunilor interne, asigurand siguranta cabinetului si personalului.

Avantajele de bază ale produsului

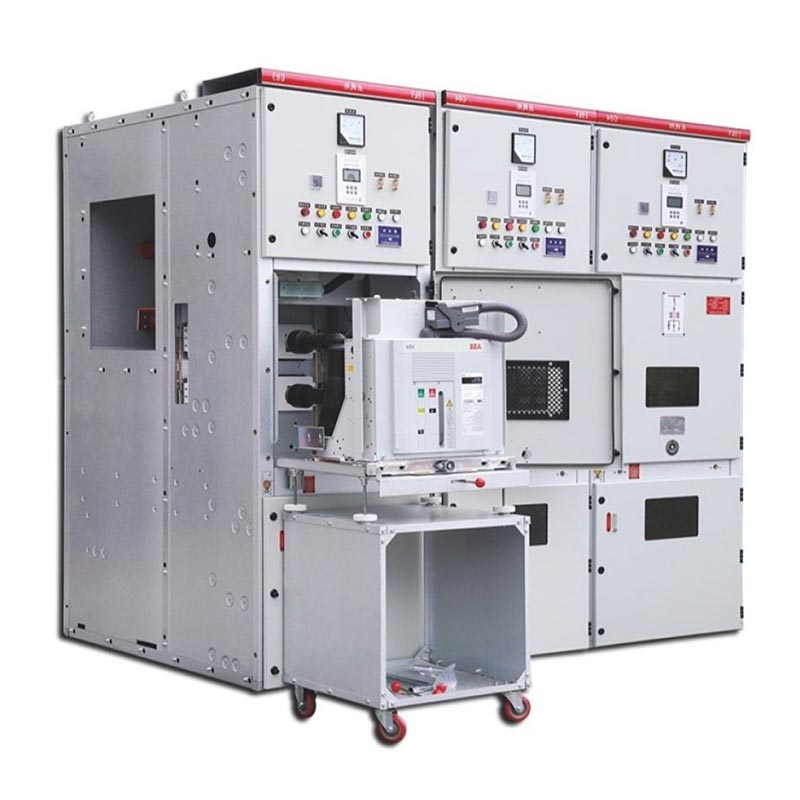

1. Design cărucior de mână detașabil

Întrerupătorul, PT și seriile de cărucioare de mână izolatoare sunt complet interschimbabile. În timpul întreținerii, pur și simplu îndepărtați căruciorul de mână defect și împingeți căruciorul de rezervă pentru a restabili rapid alimentarea fără a deconecta întreaga bară, reducerea semnificativă a timpului de întreținere al unei pene de curent.

2. Interblocare mecanică cuprinzătoare „prevenire cinci”:

- Previne deschiderea si inchiderea accidentala a intrerupatoarelor;
- Previne scoaterea/împingerea în cărucior de mână întrerupător sub sarcină;
- Previne închiderea accidentală a întrerupătorului de împământare când este alimentat;
- Previne alimentările accidentale atunci când întrerupătorul de împământare este închis;
- Previne intrarea accidentală în compartimentele sub tensiune.

3. Siguranță și întreținere optimizate

Designul de operare și întreținere din față elimină nevoia de spațiu de întreținere din spate, economisind efectiv suprafata in camera de distributie; dulapul are încorporat un încălzitor de condens, adaptabil la umiditate ridicată medii, prevenind defecțiunile de izolație cauzate de condens.

4. Izolație ridicată și rezistență la defecțiuni

Aparatul Kyn28 12kV utilizează materiale de izolare de înaltă calitate și izolație distanțată științific, realizând un nivel ridicat de izolare. Rezistă eficient la scurtcircuite, supratensiuni și alte defecțiuni electrice. Combinate cu structura sa de blindaj metalic, se mândrește cu capabilități puternice de control al arcului.

Principalele tipuri de aplicații

1. Cabinet de linie de intrare: Primește energie de la surse din amonte, oferind recepție de putere și protecție generală.
2. Cabinet de linie de ieșire: Distribuie puterea către sarcini, motoare și alte circuite terminale, oferind protecție.
3. Cabinet de măsurare a tensiunii și PT: Monitorizează tensiunea sistemului și oferă protecție la supratensiune.
4. Cabinet de contorizare: integrează instrumente de măsurare a energiei pentru statistici precise privind consumul de energie.
5. Cabinet pentru secțiuni de bare colectoare: Permite funcționarea segmentată, izolarea și protecția secțiunilor de bare colectoare.
6. Cabinet de izolare: Oferă izolare electrică, asigurând întreținerea în siguranță.

Caz de aplicație în lumea reală

Cazul 1: Proiect de distribuție a energiei de 10 kV pentru un centru mare de date din China de Est

Cerințe ale proiectului: Centrul de date necesită o disponibilitate de energie de 99,99% și un sistem fără erori, foarte stabil sistem de distribuție a energiei de medie tensiune pentru a asigura alimentarea neîntreruptă a sarcinilor centrale, cum ar fi serverele și echipamente de răcire.

Soluție: A fost construit un sistem complet de distribuție a energiei folosind unități Usune Kyn28 Switchgear 12kV, inclusiv dulapuri de intrare, dulapuri de contorizare, dulapuri PT și 12 dulapuri de ieșire. Este echipat cu scurtcircuit de 40kA întrerupătoare de circuit în vid cu capacitate de întrerupere și dispozitive inteligente de protecție integrate pentru a obține o eroare rapidă izolarea și localizarea precisă a defecțiunii.

Rezultate operaționale: De la punerea sa în funcțiune în 2023, sistemul a funcționat fără defecțiuni, cu o valoare de 100% rata de precizie în acțiunile de protecție. Timpul anual de întrerupere a curentului este mai mic de 5 minute, atingând complet maximul fiabilitatea cerințelor de alimentare cu energie a centrului de date și evitând efectiv pierderile economice de zeci de milioane de dolari din cauza căderilor de curent.

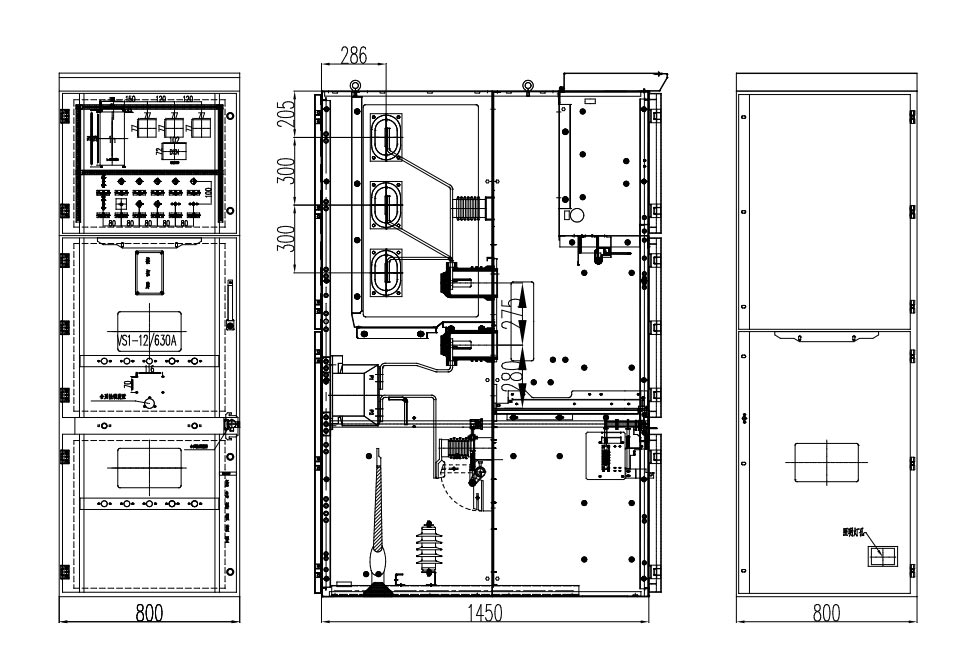

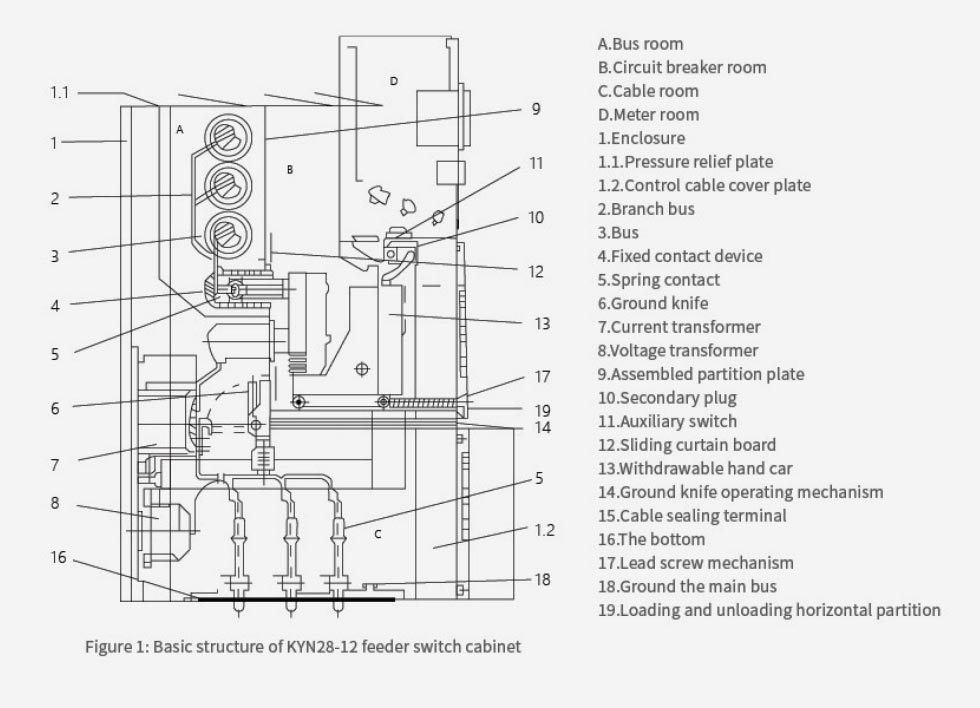

Dimensiunea externă a produsului

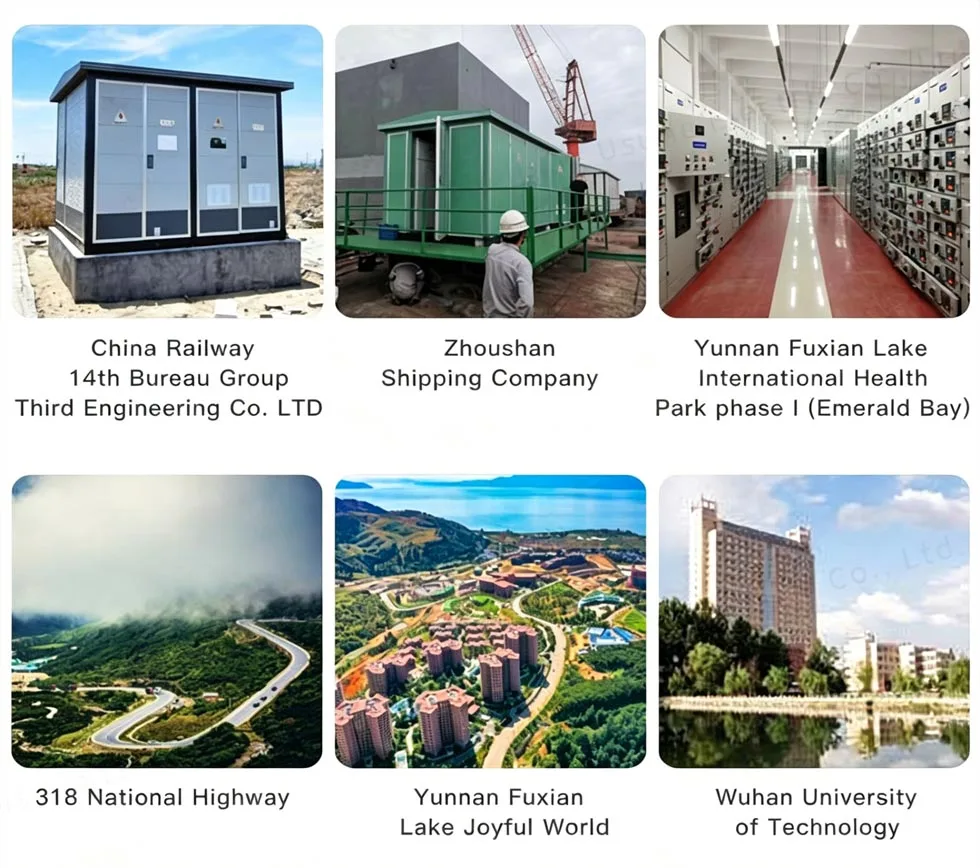

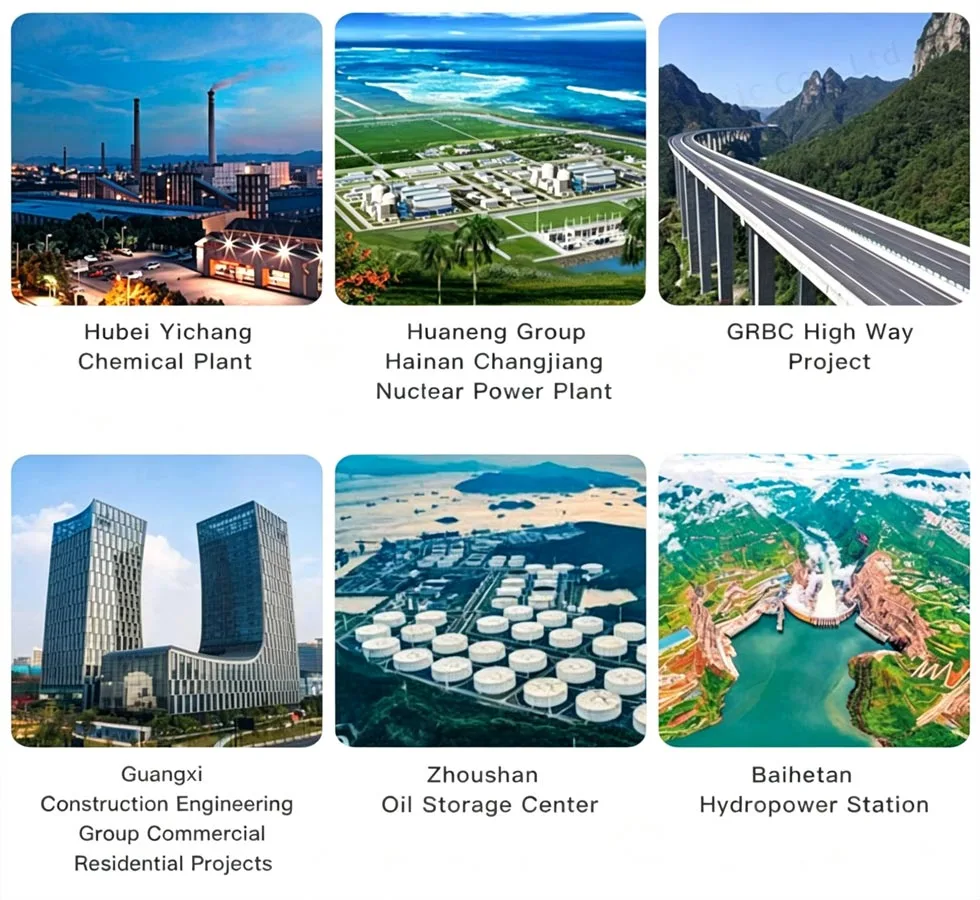

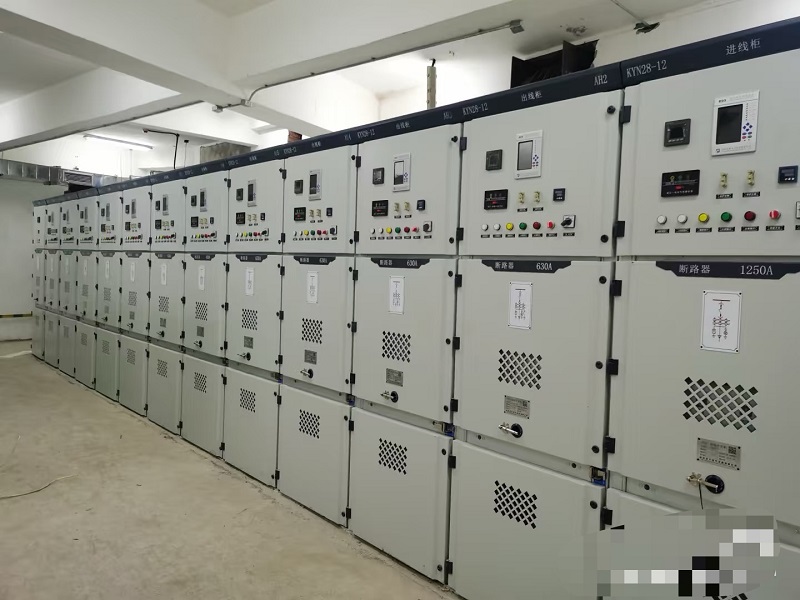

Referință de proiect

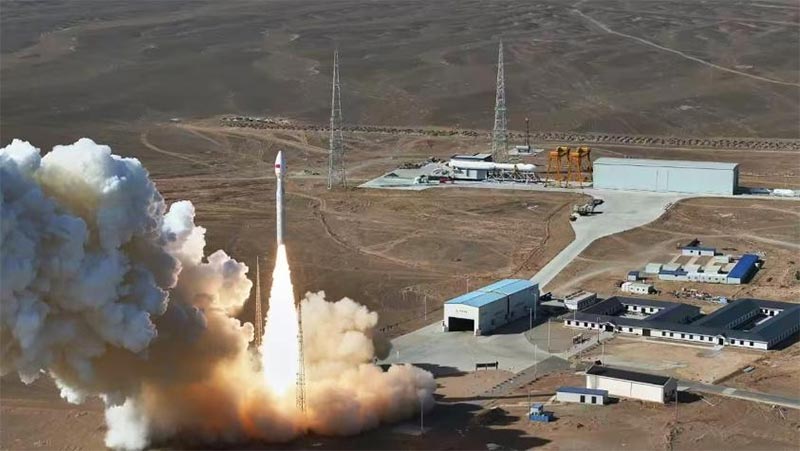

Proiectul de lansare a rachetei spațiale Cas

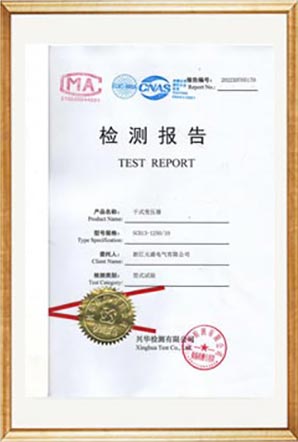

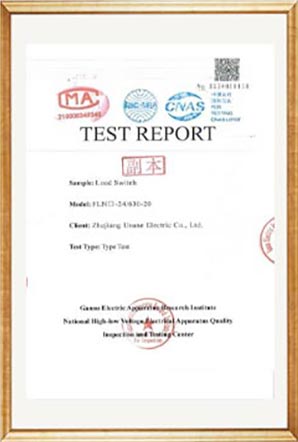

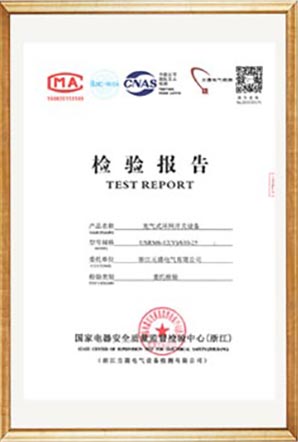

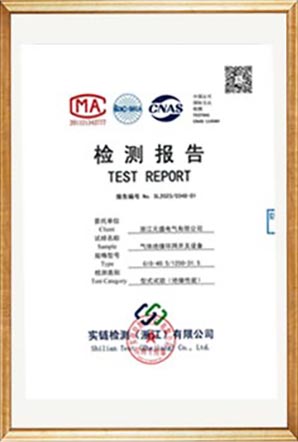

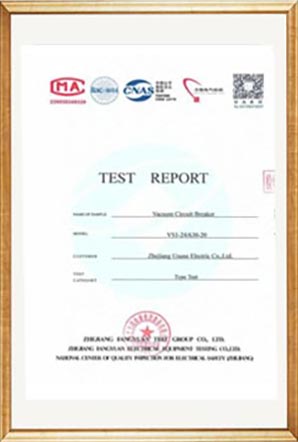

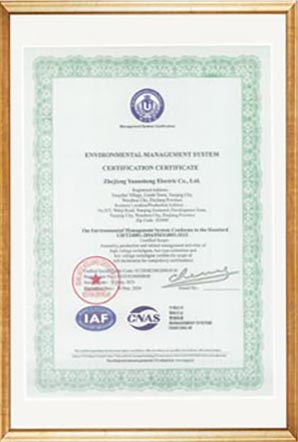

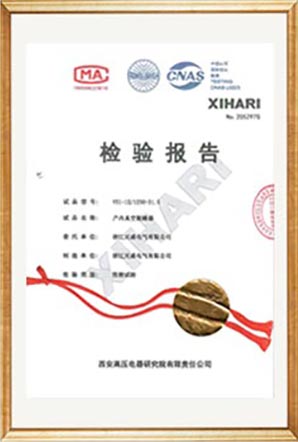

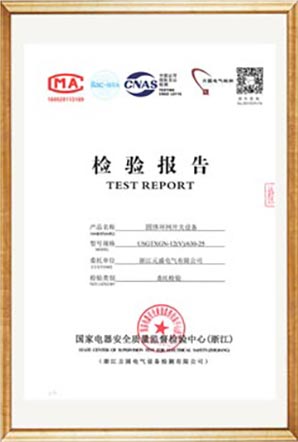

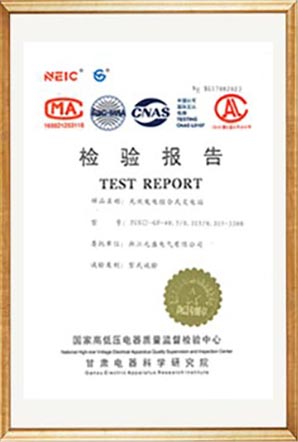

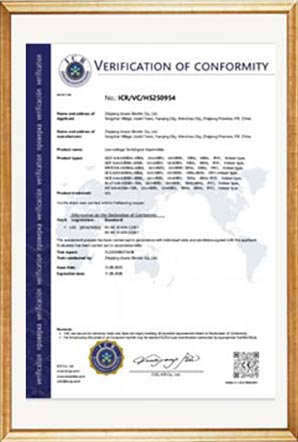

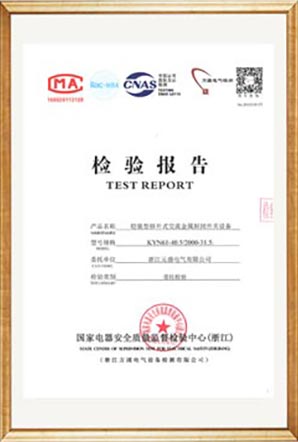

Raport de testare

Întrebări frecvente

Î1: Este interblocarea „cu siguranță la cinci” a sistemului Kyn28 Switchgear 12kV un mecanism de interblocare forțat mecanic, si se poate dezactiva?

Sistemul de interblocare „cu rezistență la cinci” al aparatului de comutare Usune KYN28 utilizează un design de interblocare pur mecanic, forțat fără circuit auxiliar electric de deblocare, eliminând structural posibilitatea unei funcționări greșite. Numai personalul profesionist de întreținere îl poate debloca temporar folosind unelte specializate în condiții de siguranță de putere defecțiune și împământare; nu poate fi deblocat în timpul funcționării normale. Acesta respectă pe deplin IEC și puterea casnică standarde de siguranță, maximizând siguranța operatorilor și a echipamentelor.

Î2: Poate produsul să funcționeze normal în medii cu umiditate ridicată și altitudini mari și ce tratamente speciale sunt necesar?

Toleranța standard la umiditate a produsului este ≤95% medie zilnică și ≤90% medie lunară. Încălzitorul încorporat cu condensator dezumidifică automat, gestionând cu ușurință mediile cu umiditate ridicată. Pentru scenarii cu altitudini >1000m, poate fi utilizat cu derating conform standardelor din industria energetică (reducere de aproximativ 10% pentru fiecare creștere de 1000 m a altitudine). Sunt disponibile, de asemenea, versiuni de izolație ranforsată, proiectate la comandă, pentru a crește distanța de curgere și a întâlni cerințele de operare de siguranță la altitudine mare.
