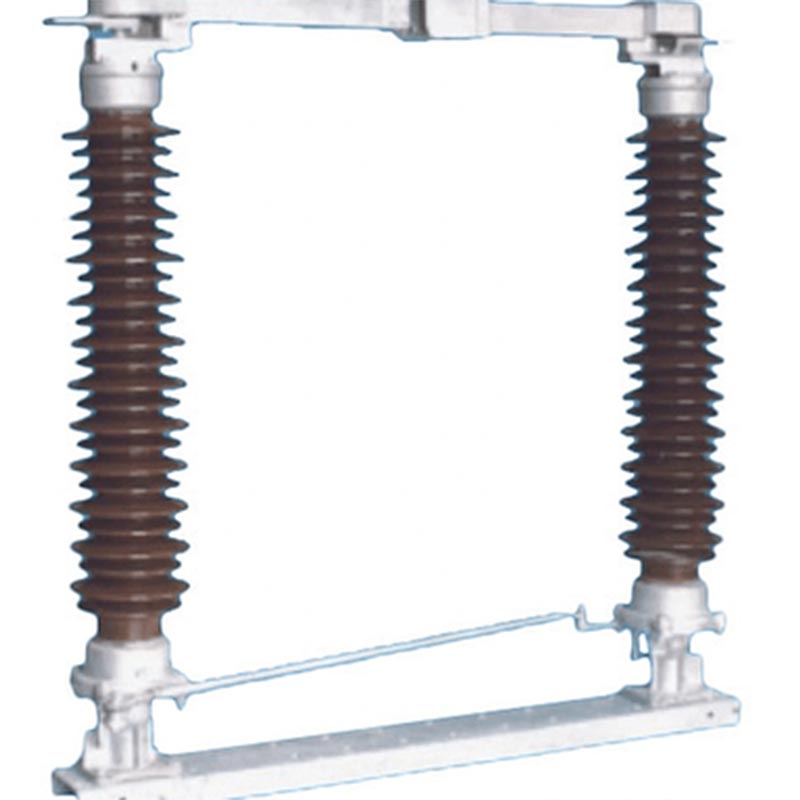

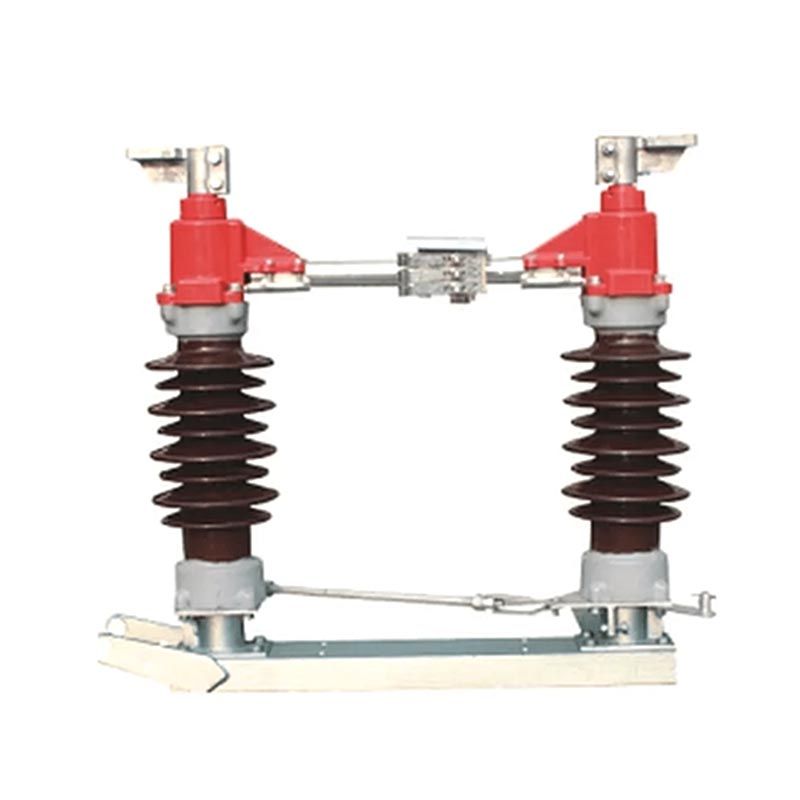

Întrerupător de deconectare a substației exterioare

Întrerupătorul de deconectare al stației de exterior Usune GW4 este un produs de bază dezvoltat independent și fabricat de Usune. Este potrivit pentru circuite AC cu o frecvență nominală de 50 Hz și o tensiune nominală de 35 kV la 170kV. Folosit în principal pentru deschiderea și închiderea circuitului în condiții de gol, este o siguranță indispensabilă componentă a sistemelor de transport și distribuție a energiei electrice. Poate servi și ca unitate de bază pentru produsele derivate în aceeași serie, oferind o extindere puternică pentru a răspunde nevoilor diverse ale proiectelor.

Întrerupătorul de deconectare al stației de exterior adoptă o structură de comutare rotativă orizontală, cu stabilă performanță mecanică, nivel ridicat de izolare, rezistență puternică la poluare și instalare convenabilă și întreținere. Izolează eficient sursele de alimentare, asigură siguranța întreținerii echipamentelor electrice și completează operațiunile de comutare fără sarcină, făcându-l potrivit pentru diverse medii dure exterioare, cum ar fi înaltele altitudine, temperatură scăzută și poluare puternică.

Funcțiile de bază ale produsului

1. Izolarea puterii: deconectează efectiv echipamentul de la rețeaua de alimentare, asigurând siguranța întreținerii personal și echipamente;
2. Capacitate de încărcare pe termen lung: poate transporta în mod stabil curentul nominal de sarcină pentru perioade lungi, asigurând o putere continuă aprovizionare;
3. Comutare fără sarcină: completează comutarea fără sarcină a liniilor și transformatoarelor fără sarcină, precum și comutarea barelor colectoare operațiuni, satisfacând nevoile flexibile de ajustare ale rețelei electrice;
4. Protecție la împământare: poate fi configurată cu un întrerupător de împământare după cum este necesar pentru a obține o împământare fiabilă a circuitului, sporind în continuare siguranța operațională.

Standarde de conformitate

Pentru a asigura calitatea produsului și siguranța operațională, seria Usune GW4 respectă strict standardele internaționale standarde autorizate, inclusiv IEC 62271-102 „Comutatoare de deconectare CA de înaltă tensiune și întrerupătoare de împământare” și IEC 60694 „Condiții tehnice generale pentru aparatura de comutare și control de înaltă tensiune”. Fabrica implementează a proces riguros de control al calității. Fiecare produs este supus unui test complet de performanță înainte de a părăsi din fabrică pentru a se asigura că toți parametrii îndeplinesc cerințele standard.

Parametrii tehnici ai produsului Seria Usune GW4 include mai multe modele, cum ar fi GW4(A)-35(D)(W), GW4(A)-126(D)(W), și GW4(A)-170(D)(W), cu curenți nominali variind de la 630A la 2500A, potrivite pentru diferite niveluri de tensiune și sarcină scenarii. Parametrii tehnici de bază (indicatorii cheie) sunt următorii:

În plus, produsele sunt echipate cu mecanisme de operare manuală CS11, CS17D și CS14G și electrice CJ2. mecanisme de operare. Configurațiile comutatoarelor auxiliare sunt optimizate în funcție de tipul mecanismului de asigurat funcționare flexibilă și fiabilă.

Structura principală a produsului

1. Carcasă lagăr etanșată

Design dublu etanșat, ansamblul arborelui este susținut de doi rulmenți radiali cu bile, prevenind eficient pătrunderea de umiditate, praf și gaze nocive.

2. Degetul de contact cu autoacțiune

Contactul din mijloc folosește un deget de contact cu acțiune automată, eliminând necesitatea unui arc. Se bazează pe cont propriu elasticitate pentru a fixa contactul, asigurând contact stabil și reducând costurile de întreținere.

3. Structura de interblocare

Circuitul conductiv principal și întrerupătorul de împământare sunt echipate cu un mecanism de interblocare, asigurând că întrerupătorul de împământare nu se poate închide când circuitul principal este închis și invers, prevenind funcționarea greșită.

4. Conexiune flexibilă

Conexiunea flexibilă din interiorul bazei de ieșire este fixată ferm de tija conductivă și placa terminală. Fără ulei Rulmenții auto-lubrifianți asigură o rotație lină și prelungesc durata de viață.

Caracteristici de bază

1. Design profesional + Protecție prin brevet

Usune are o echipă profesionistă de cercetare și dezvoltare cu mulți ani de experiență în proiectarea echipamentelor electrice de înaltă tensiune. The Structura componentelor conductoare seria GW4 a obținut un brevet național de model de utilitate. Degetul de contact folosește a material nou cu rezistență ridicată, conductivitate ridicată și elasticitate ridicată, evitând probleme precum coroziunea arcului, scăderea forței de strângere datorită recoacerii termice și rezistență crescută la contact.

2. Performanță matură + tehnologie de încredere

Seria GW4 este pe piață de mulți ani, cu tehnologie de producție matură și performanță stabilă. Componentele rotative au un design care nu necesită întreținere, iar piesele de transmisie utilizează știfturi din oțel inoxidabil împreună cu bucșe de nailon care conțin disulfură de molibden. Componentele din oțel sunt supuse galvanizării la cald pentru a asigura netezime funcționarea și prevenirea ruginii pe termen lung.

3. Conformitate standard + Control strict al calității

În calitate de producător profesionist, Usune respectă cu strictețe standardele internaționale în procesul său de producție. The Fabrica se mândrește cu un sistem cuprinzător de control al calității, care supraveghează întregul proces de la achiziționarea materiei prime la asamblarea și testarea produsului. Produsele au trecut numeroase teste și certificări autorizate și au trecut performanța este larg recunoscută în industrie.

4. Calitate de încredere + Serviciu cuprinzător

Usune acordă prioritate satisfacției clienților, oferind consultanță pre-vânzare cuprinzătoare, îndrumări de instalare și servicii de întreținere post-vânzare. Produsele au o durată lungă de viață și costuri reduse de întreținere, iar fabrica oferă asistență post-vânzare completă pentru a răspunde preocupărilor clienților.

Mediul de aplicare

Întrerupătorul de deconectare al stației de exterior Usune GW4 este proiectat pentru medii exterioare dure, expoziționale adaptabilitate puternică la mediu. Condiţiile de operare trebuie să îndeplinească următoarele cerinţe: altitudinea să nu depăşească 2000m; temperatura mediului -40℃ până la +40℃; viteza vântului care nu depășește 34 m/s; intensitate seismică care nu depășește 8 grade; grosimea glazului nu depășește 10 mm; absența prafului greu, a coroziunii chimice, a vibrațiilor puternice și pericole inflamabile/explozive; și o fundație de instalare la nivel. Dacă mediul de aplicație al utilizatorului depășește valoarea cerințele de mai sus, o soluție personalizată poate fi negociată cu Usune.

Caz de aplicație din lumea reală

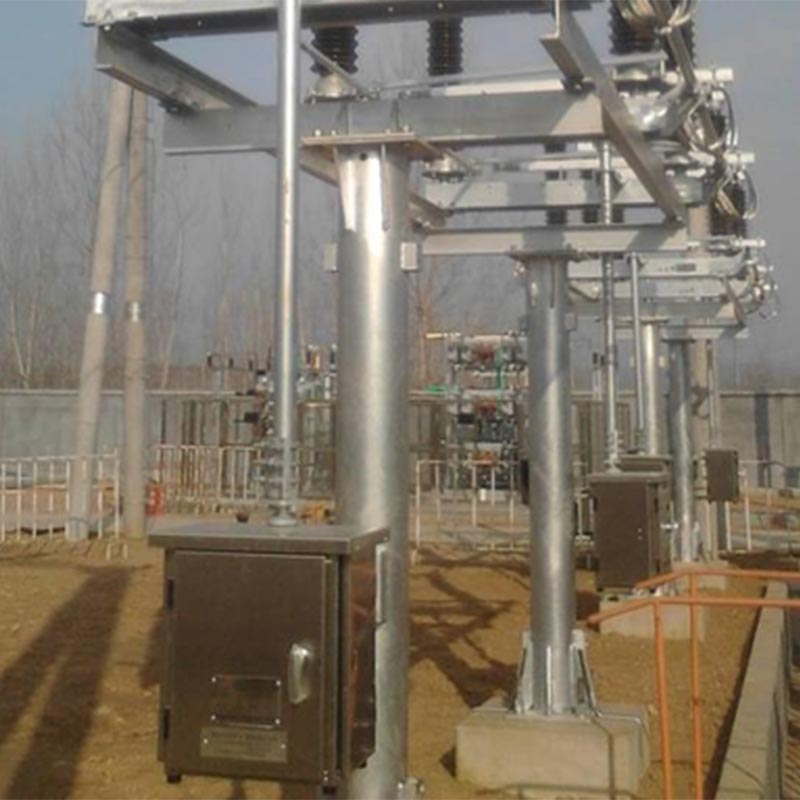

Numele proiectului: Proiect de renovare a substației în aer liber de 110 kV în nordul Chinei

Contextul proiectului: Această substație este situată într-un oraș din nordul Chinei, care se confruntă cu ierni severe (minim temperatura -35℃) și vânturi puternice frecvente. Întrerupătorul original a suferit din cauza temperaturii scăzute rezistență, funcționare instabilă și costuri ridicate de întreținere. După o comparație cuprinzătoare, echipa de proiect a selectat întrerupătorul de deconectare al stației de exterior Usune GW4-126(D)(W)/1250. Usune a furnizat un produs complet servicii de ghidare pentru suită și instalare.

Rezultate aplicare: Produsul a funcționat stabil timp de 3 ani de la punere în funcțiune, demonstrându-se excelent rezistență la temperaturi scăzute și rezistență la vânt. Operațiunile sale de deschidere și închidere sunt flexibile și fiabile. The Funcția de contact de auto-curățare previne eficient defecțiunile de contact cauzate de acumularea de praf și zăpadă și designul fără întreținere reduce volumul de lucru zilnic de întreținere al stației. Proprietarul proiectului foarte recunoaște performanța și serviciul post-vânzare al produselor Usune și a semnat o cooperare pe termen lung acord cu Usune, desemnându-l ca producător desemnat pentru proiectele ulterioare de renovare a substației.

FAQ

Î1: Ce ar trebui să fac dacă întrerupătorul de deconectare din seria Usune GW4 nu se deschide sau se închide corect în timpul utilizării?

A1: În primul rând, verificați vizual dacă biela este deformată, dacă îmbinarea este slăbită și dacă clema este slăbită sau alunecă. O biela deformată trebuie înlocuită; articulațiile libere și clemele trebuie să fie strâns cu o cheie dinamometrică conform cuplului specificat în manual (consultați Tabelul 5). Dacă manualul cuplul de operare crește semnificativ, poate fi din cauza lubrifiantului uscat pe piesele rotative sau a ruginii de pe știft de arbore. Curățați și lubrifiați piesele rotative pentru a asigura o funcționare lină.

Î2: Care sunt ciclurile de întreținere și punctele cheie pentru întrerupătoarele de deconectare din seria Usune GW4?

A2: Produsul este conceput pentru a nu necesita întreținere, dar se recomandă verificarea și întreținerea periodică funcționare stabilă pe termen lung: o inspecție simplă la fața locului trebuie efectuată la fiecare 2 ani; când nu este din serviciu, întreținerea trebuie efectuată la fiecare 5 ani sau la fiecare 2000 de operațiuni; ar trebui efectuată o revizie majoră la fiecare 10 ani sau la fiecare 5000 de operațiuni. Punctele cheie de întreținere includ: verificarea integrității pieselor mecanice și izolatoare, măsurarea rezistenței circuitului conductiv principal, verificarea strângerii șuruburilor și testarea starea de funcționare a întrerupătoarelor auxiliare și a componentelor electrice de interblocare.

Instrucțiuni de aprovizionare și comandă de produse

1. Completitudinea furnizării produsului: Fiecare întrerupător de deconectare și întrerupător de împământare din seria Usune GW4 livrat vine cu accesorii de instalare și mecanismul de operare comandat de utilizator, împreună cu un certificat de produs, manual de instalare și utilizare și lista de accesorii pentru a asigura o instalare și o utilizare fără probleme.

2. Instrucțiuni de comandă Când comandați, vă rugăm să specificați: modelul produsului, numele, curentul nominal, tensiunea nominală, dacă întrerupătorul de împământare este configurat (împământare simplă/împământare dublă); tipul, modelul și denumirea operațiunii mecanism; sursa de alimentare și tensiunea nominală a încuietorii electromagnetice (dacă există); modelul și tensiunea de control al mecanism electric de acționare (dacă există). Dacă sunt necesare documente tehnice speciale sau accesorii de instalare, va rog sa specificati la comanda.

1. Baza de atingere cu degetul
2. Atingerea cu degetul
3. Placă de blocare magnetică
4. Bolt
5. Contact
Figura 2 Diagrama schematică a punctelor de contact electrice dominante

1. Cap de contact static cuțit de șlefuit
2. Degetul de contact
3. Placa de pozitionare
4. Tub cuțit măcinat
Figura 3 Schema schematică a poziției tubului de împământare și a plăcii de poziționare

Figura 4 Diagrama de ridicare
