Comutatorul de izolare manual motorizat pentru exterior este un produs de bază al Usune, conceput special pentru AC în aer liber circuite cu o frecvență nominală de 50 Hz și o tensiune nominală de 35 kV~170 kV. Este un echipament cheie pentru asigurând funcționarea sigură și stabilă a sistemelor de alimentare și poate servi și ca unitate de bază pentru această serie de produse derivate. Produsele sunt fabricate în strictă conformitate cu IEC 62271-102 „de înaltă tensiune AC întrerupătoare de deconectare și întrerupătoare de împământare" și IEC 60694 "Condiții tehnice generale pentru aparatura de comutare de înaltă tensiune și dispozitive de control”, asigurând expertiză profesională și fiabilitatea produsului.
Dispunând de o structură de comutare rotativă orizontală, acest comutator se mândrește cu niveluri ridicate de izolație, poluare puternică rezistență, performanță mecanică stabilă și instalare și întreținere convenabile. Acceptă atât manual, cât și funcționare electrică și poate fi configurată cu un întrerupător de împământare după cum este necesar. Este adaptabil la exterior dur medii precum altitudini mari, temperaturi scăzute și poluare puternică. Ca furnizor de încredere, Usune strict aderă la standardele internaționale și controlează riguros calitatea produselor pentru a oferi clienților produse de înaltă calitate, întrerupătoare de deconectare sigure și durabile.
Comutatorul de izolare manual motorizat pentru exterior este utilizat pe scară largă în sistemele de transmisie și distribuție a energiei în aer liber în rețelele electrice, întreprinderile industriale și miniere, construcțiile urbane și generarea de energie nouă. Este potrivit pentru aplicații care necesită izolare frecventă a puterii și întreținere de siguranță și este deosebit de potrivit pentru medii exterioare dure, asigurând în mod eficient continuitatea și siguranța alimentării cu energie electrică.
Produsul se mândrește cu performanțe tehnice excelente și acoperă o varietate de specificații. Parametrii săi de bază sunt
după cum urmează:
- Tensiune nominală: 35kV~170kV
- Curent nominal: 630A~2500A
- Curent nominal de rezistență de scurtă durată: 20kA/s~50kA/s
- Curent de vârf nominal: 50kA~125kA
- Rezistența circuitului principal: ≤125μΩ (variază în funcție de model)
- Tensiune de rezistență la frecvența de putere de un minut: 80kV ~ 200kV
- Tensiune de rezistență la impuls fulger: 115kV~860kV (variază în funcție de model și întrerupător de împământare)
- Mecanism de operare: manual (seria CS11, CS17D, CS14G) sau electric (tip CJ2)

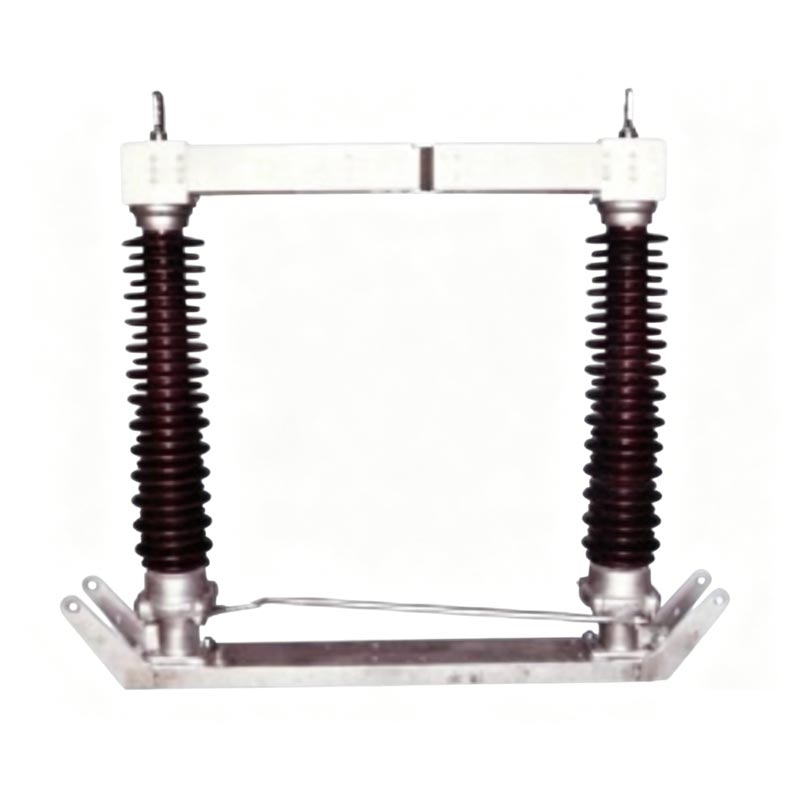

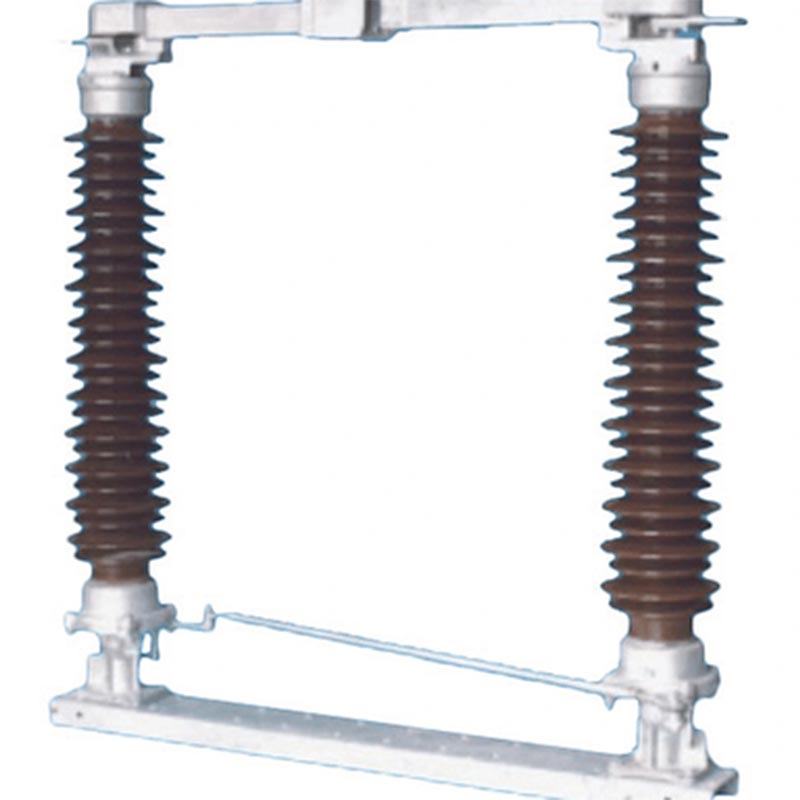

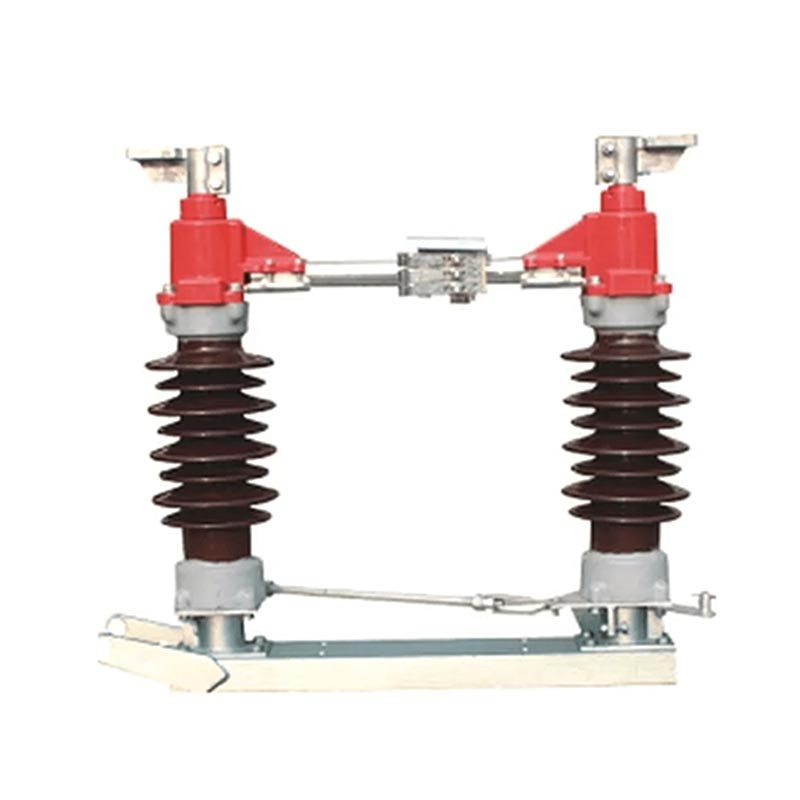

Comutator de izolare pentru exterior manual motorizat folosește o structură de strângere de mână cu două stâlpi. Fiecare fază constă dintr-o bază, izolatoare post, terminale de ieșire și contacte. Cele două izolatoare ale stâlpilor sunt montate paralel unul cu celălalt scaune de rulment la ambele capete ale bazei și perpendicular pe bază. Partea conductoare principală se rotește aproximativ 90° cu izolatorii stâlpilor. Contactul din mijloc are o structură rotativă cu autocurățare, care îndepărtează praful și murdăria de la contact în timpul deschiderii și închiderii, asigurând un contact sigur. Părțile rotative adoptă o etanșare, design fără întreținere, iar componentele transmisiei folosesc știfturi din oțel inoxidabil și molibden Bucșe din nailon care conțin disulfură, care sunt rezistente la coroziune și fără rugină.
Degetele de contact folosesc un nou tip de material de înaltă rezistență, conductivitate ridicată și elasticitate ridicată. Ei se bazează pe elasticitatea proprie pentru a fixa contactele, evitând defectarea contactului cauzată de coroziunea arcului și recoacerea termică. Această structură de componentă conducătoare a obținut un brevet național de model de utilitate.
Adaptabil la altitudini ≤2000m, temperaturi ambientale de la -40℃ la +40℃, viteze ale vântului ≤34m/s și intensitate seismică ≤8 grade. Distanța de fuga îndeplinește cerințele Clasei III sau IV ale GB/T5582. Rezistență puternică la poluare și glazura (grosimea ghetii ≤10mm).
Suportă atât operare manuală, cât și electrică, selectabilă după cum este necesar. Mecanismul manual este ușor de operat, în timp ce mecanismul electric (tip CJ2) este antrenat de un motor AC printr-un reductor, oferind randament ridicat si performanță de economisire a forței de muncă.
Când este echipat cu un întrerupător de împământare, circuitul conductiv principal și întrerupătorul de împământare sunt fiabile interblocat, asigurându-se că întrerupătorul de împământare nu se poate închide atunci când circuitul principal este închis și invers, prevenirea exploatării accidentale.
Bielele fază-la-fază și verticale adoptă o structură de prindere, eliminând nevoia de știfturi și sudare, rezultând o eficiență ridicată a instalării. Piesele rotative nu necesită întreținere, simplificând rutina inspecții și întreținere, reducând costurile de operare pe termen lung.

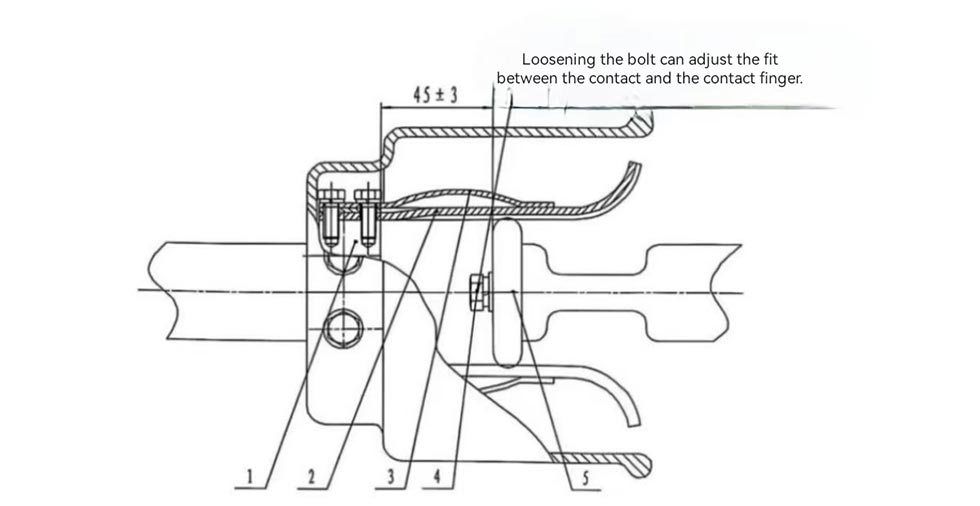

1. Baza de atingere cu degetul
2. Atingerea cu degetul
3. Placă de blocare magnetică
4. Bolt
5. Contact
Figura 2 Diagrama schematică a punctelor de contact electrice dominante

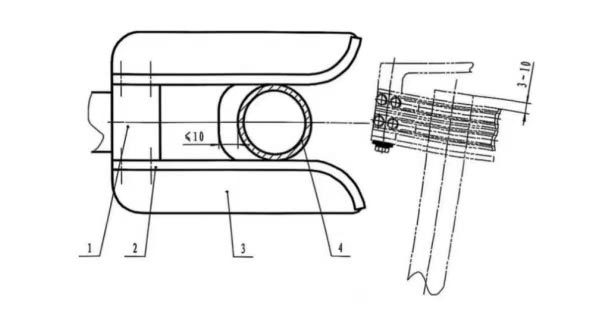

1. Cap de contact static cuțit de șlefuit
2. Degetul de contact
3. Placa de pozitionare
4. Tub cuțit măcinat
Figura 3 Schema schematică a poziției tubului de împământare și a plăcii de poziționare

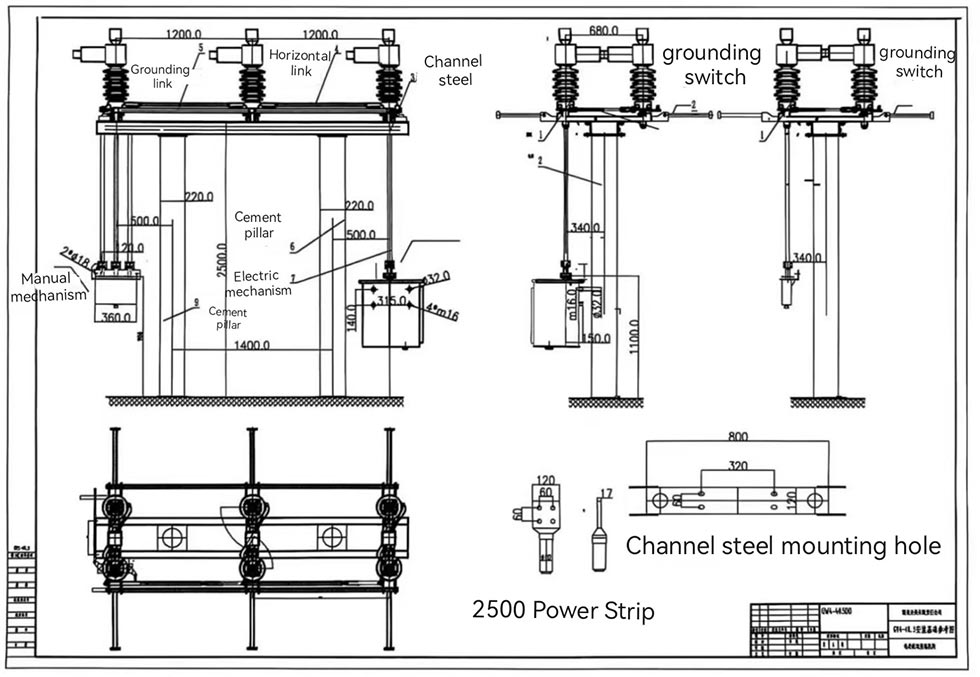

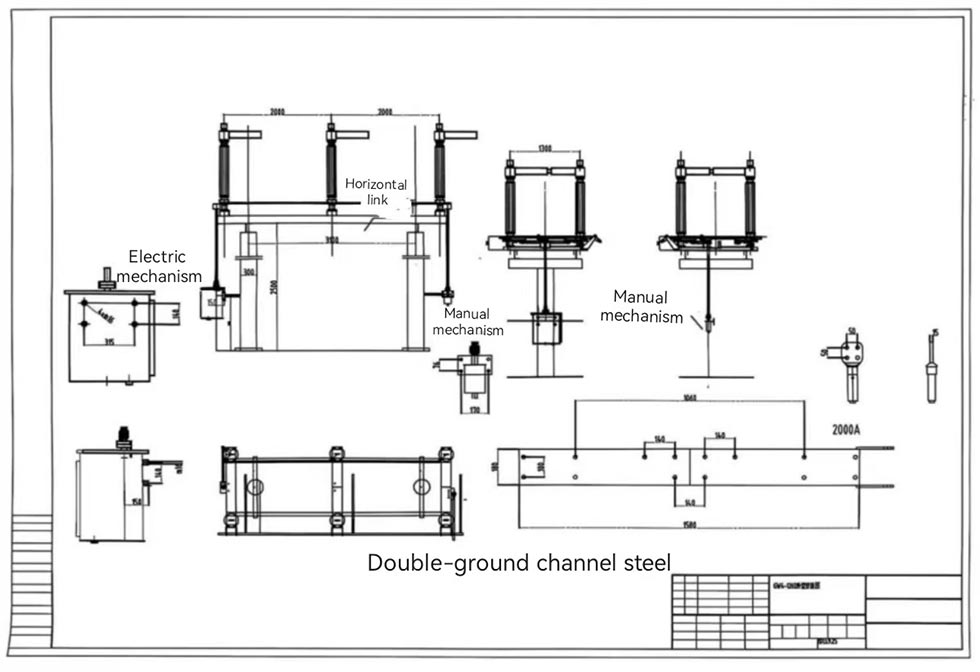

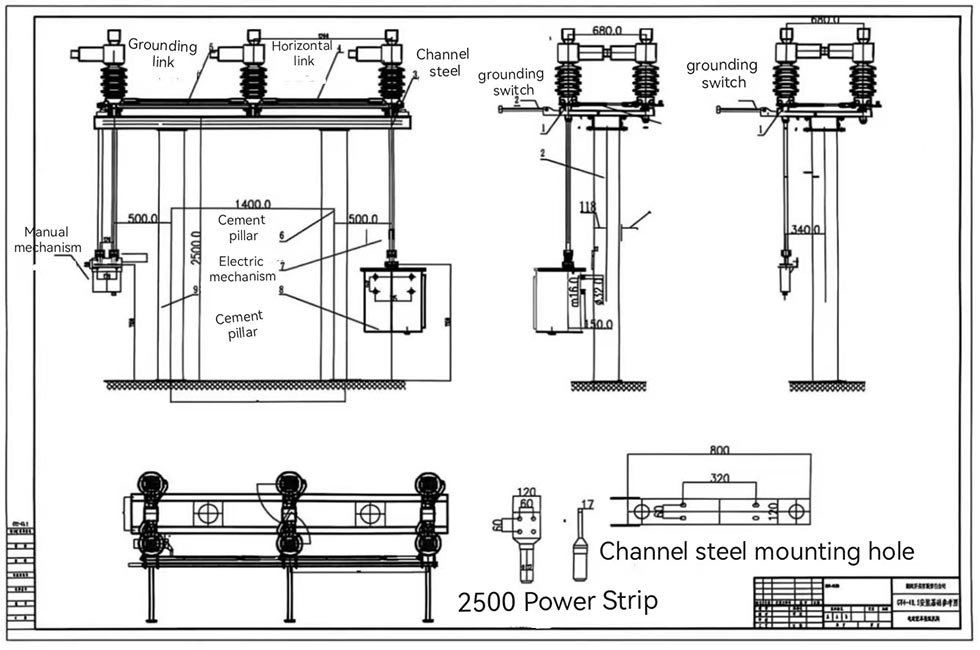

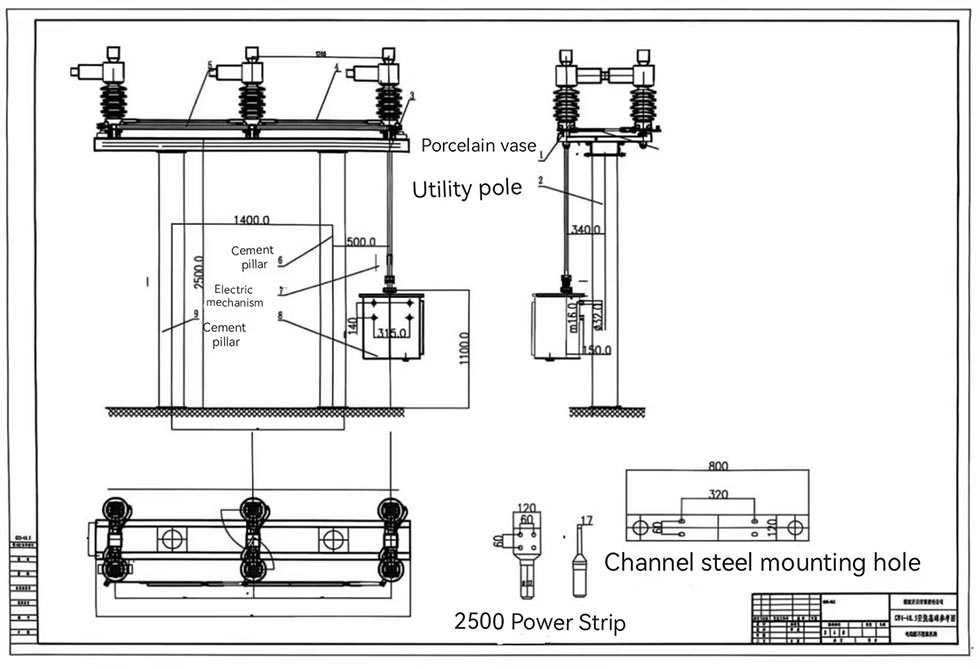

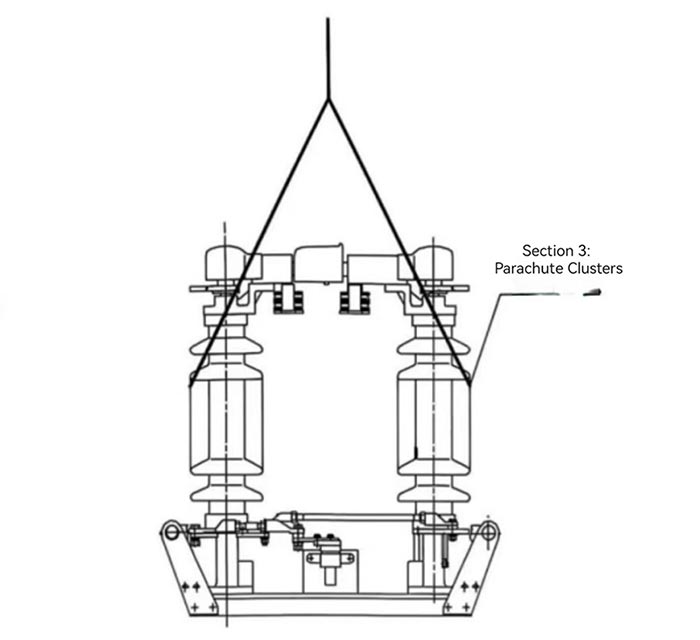

Figura 4 Diagrama de ridicare
Studiu de caz: Proiect de rețea electrică la altitudine mare în vestul Chinei
O companie de rețea electrică din vestul Chinei întreprinde un proiect de modernizare a unei linii de transport de 110 kV. Situat la un altitudine de 1800 m, proiectul se confruntă cu o temperatură medie anuală de -15℃ până la 25℃, vânturi puternice frecvente și ninsori abundente iarna. Proiectul a selectat întrerupătoare Usune GW4(A)-126(D)(W)/1250 (echipate cu CJ2 mecanisme electrice de acționare și întrerupătoare de împământare). În ultimii trei ani, produsul a demonstrat adaptabilitate excelentă la mediu, fără deteriorarea izolatorului sau supraîncălzirea contactului. Deschidere si inchidere operațiunile sunt fluide și poate funcționa în continuare normal chiar și cu 8 mm de gheață acumulată în timpul iernii, asigurând funcționare stabilă a rețelei electrice. În calitate de producător, Usune a oferit îndrumări de instalare la fața locului și regulate servicii de întreținere pentru proiect, câștigând laude mari din partea clientului.
A1: Motivul principal pentru cuplul de operare manual crescut este că uleiul de lubrifiere din părțile rotative ale sistemul de transmisie s-a uscat, s-a murdar sau știfturile arborelui sunt ruginite, ceea ce duce la creșterea transmisiei rezistenta. Soluție: În primul rând, opriți funcționarea. După confirmarea că întrerupătorul de izolare este în poziția deschis și linia de înaltă tensiune este împământată, dezasamblați piesele rotative, curățați murdăria și rugina acumulate și aplicați un cantitatea adecvată de lubrifiant. Dacă problema persistă, contactați echipa de service post-vânzare Usune pentru reparatii profesionale. Fabrica Usune are personal profesionist de reparații și piese de schimb pentru a oferi suport în timp util.
A2: Poate fi folosit în zone cu coroziune chimică ușoară până la moderată. Precauții cheie: 1. Informați furnizorul despre nivelul de coroziune al mediului la comanda. Usune va personaliza tratamentul anticoroziv (cum ar fi scufundarea la cald galvanizarea componentelor din oțel armat și selecția izolatoarelor speciale anticorozive); 2. Curățați în mod regulat suprafața izolatoarelor și a pieselor conductoare pentru a îndepărta substanțele corozive; 3. Scurtați inspecția de rutină ciclu, concentrându-se pe verificarea suprafeței de contact și a stării izolatorului și înlocuiți prompt piesele deteriorate. Pentru zone cu coroziune chimica severa, consultati departamentul tehnic Usune pentru solutii personalizate.
Fiecare întrerupător de izolare Usune manual motorizat pentru exterior este echipat cu accesorii complete de instalare și mecanism de operare comandat de client, împreună cu certificat de produs, manual de instalare și operare, si lista de accesorii. În calitate de furnizor înrădăcinat în China, Usune are un sistem cuprinzător de producție și post-vânzare: Fabrica are un proces strict de inspecție a calității pentru a se asigura că fiecare produs este calificat înainte de a părăsi fabrica; echipa de service post-vânzare oferă îndrumări de instalare la fața locului, depanare, întreținere și altele servicii, răspunzând nevoilor clienților 24 de ore pe zi și se angajează să furnizeze produse de înaltă calitate și serviciu atent pentru clienții din țară și din străinătate, construind relații de cooperare pe termen lung și stabile.
