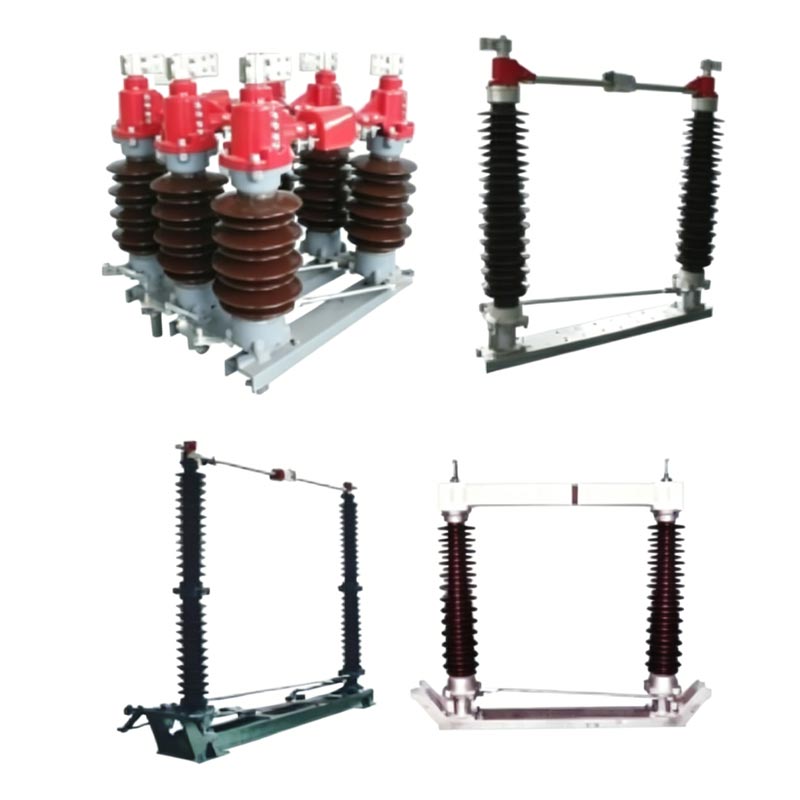

Întrerupătorul de deconectare 110kV 1250A 2000A este un aparat electric de înaltă tensiune pentru exterior, trifazat, AC 50Hz, cu un tensiune nominală de 126 kV (nivel 110 kV) și un curent nominal de 1250A/2000A. Este folosit în principal pentru deschidere și închidere operațiuni în condiții de gol, izolând în mod fiabil echipamentele de întreținere de liniile sub tensiune și formând un clar pauză vizibilă.
Usune, ca fabrică profesională specializată în cercetare și dezvoltare și producția de aparate de comutare de înaltă tensiune, oferă produse pentru stațiile principale de transport de 110kV, care îndeplinesc cerințele pentru funcționarea în siguranță a rețelei electrice.
Fiecare fază are două coloane izolate care se rotesc sincron la 90° orizontal pentru a realiza deschiderea și închiderea; cel baza este realizată din oțel galvanizat la cald cu rulmenți etanșați, făcându-l rezistent la coroziune și durabil.
Contactele principale de tip split ale comutatorului de deconectare 110kV 1250A 2000A sunt realizate din cupru placat cu argint, rezultând în rezistență scăzută de contact, capacitate mare de transport de curent și supraîncălzire minimă în timpul funcționării pe termen lung.
Modelele cu întrerupătoare de împământare sunt echipate cu interblocări mecanice fiabile, urmând cu strictețe secvența "întrerupător principal deschis → întrerupător de împământare închis; întrerupător de împământare deschis → întrerupător principal închis," prevenirea eficientă operare greșită.
Poate fi configurat cu mecanisme manuale CS14G sau CS17G sau mecanisme electrice CJ6B sau CJ11, care acceptă local și telecomanda.
| Parametru | GW4-126 (1250A) | GW4-126 (2000A) |
| Tensiune nominală | 126 kV (clasa 110 kV) | 126 kV (clasa 110 kV) |
| Curent nominal | 1250A | 2000A |
| Frecvenţă | 50 Hz | 50 Hz |
| Temperatura de funcționare | -40°C ~ +40°C | -40°C ~ +40°C |
| Altitudine | ≤ 2000m | ≤ 2000m |
| Standarde | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Nivel de izolare | Gradul IV (opțional antipoluare) | Gradul IV (opțional antipoluare) |
| Curent de scurtă durată | 31,5kA/4s | 31,5kA/4s |
| Curentul suportat de vârf | 80kA | 80kA |
- Fabricat folosind echipamente de producție avansate și metode de testare riguroase pentru a asigura consistența produsului și
stabilitate.
- Materialele standard de înaltă calitate și măiestria rafinată pun o bază solidă pentru calitatea produsului.
- Un sistem cuprinzător de management al calității acoperă întregul proces de producție, de la depozitarea materiilor prime până la
livrarea produsului finit.
- Modelele standard pot funcționa stabil într-un interval de temperatură de la -40℃ la +40℃, potrivite pentru majoritatea regiunilor.
- Tipul rezistent la poluare (GW4-126W) are o izolație îmbunătățită, ceea ce îl face ideal pentru zonele puternic poluate
precum regiunile de coastă, zonele industriale sau zonele cu mult praf, pulverizare de sare sau coroziune chimică.
- Poate rezista la condiții meteorologice severe, cum ar fi vânturi puternice, ploi abundente și viscol.
- Un mecanism de interblocare mecanic clar previne eficient funcționarea greșită, asigurând siguranța personalului și
echipamente.
- Separatorul 110kV 1250A 2000A are o structură compactă, necesitând puțin spațiu de instalare, făcându-l
ușor de instalat, reglat și întreținut.
- Punctele de întrerupere vizibile asigură siguranța intuitivă pentru operațiunile de întreținere.
1. Studiu de caz: Substație de parcul eolian de 110 kV în zona de coastă de sud-est
2. Contextul proiectului: Un parc eolian de 110 kV situat în zona de coastă de sud-est a Chinei, o zonă cu conținut ridicat de sare concentrații de pulverizare, umiditate ridicată și poluare severă.
3. Produs aplicat: Comutator de deconectare antipoluare Usune GW4-126W 2000A (12 seturi)
4. Rezultate de implementare:
- Funcționat cu succes timp de 5 ani fără defecțiuni, adaptându-se la mediul dur de pulverizare cu sare de coastă.
- Izolatorul compozit anti-poluare a menținut o performanță excelentă de izolație, fără descărcare de scurgere sau
fulgerarea poluării.
- Contactele placate cu argint au rămas strălucitoare, cu rezistență de contact stabilă și nu a avut loc nicio supraîncălzire
curent de funcționare pe termen lung 1800A.
5. Feedback managerului de proiect: „Deconectarea Usune a demonstrat o performanță excelentă împotriva poluării, complet îndeplinirea cerințelor stricte de mediu ale parcurilor eoliene de coastă”.

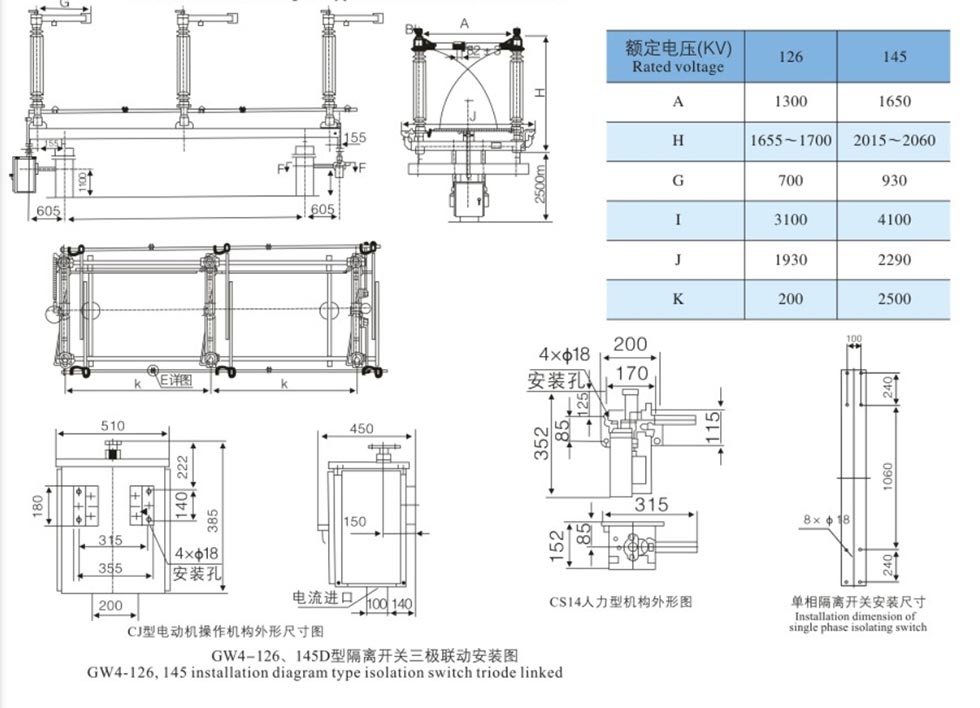

| Articol | Unitate | Parametrii | |||||
| Tensiune nominală | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nivel de izolare nominal | Tensiune de rezistență la frecvența de alimentare de 1 min (valoare efectivă) | Pe pământ | kV | 95 | 160 | 230 | 275 |
| Fractură | kV | 118 | 200 | 230+70 | 275+85 | ||
| Curent nominal de rezistență la impulsul fulgerului (vârf) | Pe pământ | kV | 185 | 350 | 550 | 650 | |
| Fractură | kV | 215 | 410 | 550+110 | 650+120 | ||
| Frecvența nominală | Hz | 50/60 | |||||
| Curent nominal | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Curent nominal de rezistență de scurtă durată | kA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Curent nominal de vârf de rezistență | kA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Durata nominală a scurtcircuitului | Cuțit/Sabie | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Sarcina terminală mecanică nominală | Orizontală și verticală | N | 1250 | 1250 | 1250 | 1250 | |
| Orizontală | N | 750 | 750 | 750 | 750 | ||
| Forța verticală | N | 1000 | 1000 | 1000 | 1000 | ||
| Distanța de scurgere | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Durata de viata mecanica | Times | 5000 | 5000 | 1000 | 5000 | ||
| Servomotor motor | Model | CJ | CJ | CJ | CJ | ||
| Tensiunea motorului | V | AC380、AC220、DC220、DC110 | |||||
| Bucla de control al tensiunii | V | AC380、AC220、DC220、DC110 | |||||
| Puncte, ora de închidere | s | 7±1 | |||||
| Acționator uman | Model | CS14 CS17 | |||||
| Tensiune de blocare electromagnetică | V | AC220、DC220、DC110 | |||||
• Izolatoare: Fără crăpături, deteriorare sau murdărie.
• Contacte: suprafață curată, placată cu argint, intactă.
• Elemente de fixare: Toate șuruburile sunt strânse.
• Mecanism: Rotire lină; lubrifiați piesele în mișcare.
• Verticalitatea izolatorului: Reglați cu lamele (maxim 3 mm per locație).
• Sincronizare trifazată: Reglați brațul manivelei și tijele de legătură.
• Presiune de contact: Asigurați-vă introducerea și presiunea corespunzătoare.
• Funcționați numai FĂRĂ ÎNCĂRCARE; confirmați că întrerupătorul este deschis.
• Operare manuală: Folosiți mânerul de operare; evitați forța excesivă.
• Funcționare motorizată: Utilizați control local/de la distanță; pozitia monitorului.
• Interblocare: Nu forţaţi operarea dacă este interblocat.
• Revizuire periodică: La fiecare 1–2 ani.
• Curăţaţi izolatoarele şi contactele; aplica vaselina industriala.
• Lubrifiați rulmenții și piesele de transmisie.
• Verificaţi dacă şuruburile slăbite, contactele uzate şi izolatorul este deteriorat.
• După scurtcircuit: Inspectați imediat.
• Nu poate funcționa: Verificați interblocarea, legătura blocată sau defecțiunea motorului.
• Faze asincrone: Reglați tijele de reticulare.
• Supraîncălzirea contactului: Curăţaţi şi strângeţi din nou; verificați placarea cu argint.
R: Diferența de bază este capacitatea nominală de transport a curentului. 1250A este potrivit pentru sarcina medie de 110 kV substații, în timp ce 2000A este potrivit pentru circuitele de intrare și de ieșire ale transformatorului principal de curent ridicat. The structura, clasa de izolație și dimensiunile de instalare sunt practic aceleași.
A: Da. Sunt disponibile produse antipoluare (tip W), cu o distanță de fuga de 31,5 mm/kV. Ei folosesc izolatoare din porțelan anti-poluare sau izolatoare compozite și sunt rezistente la stropii de sare și coroziune prin praf.
R: Putem oferi soluții de selecție, desene de instalare, îndrumări pentru punerea în funcțiune la fața locului și reparații gratuite servicii in perioada de garantie. Modelele standard sunt livrate rapid pentru a satisface cerințele de timp de putere proiecte grilă.
