Izolator întrerupător de deconectare 110kv 126kv

Zhejiang Usune Electric Co., Ltd. este o întreprindere profesională electrică de înaltă tensiune dedicată proiectării, cercetării și dezvoltarea, producția în fabrică și vânzările globale de echipamente de înaltă tensiune de 12 kV până la 245 kV pentru interior și exterior. Ei produsele de bază includ întrerupătoarele cu vid, întreruptoarele SF6, întrerupătoarele, întrerupătoarele de sarcină și GW4. seria 110kv 126kv izolator întrerupător de deconectare. Compania folosește echipamente de producție avansate, teste riguroase procese, selecție standardizată de materiale, măiestrie rafinată și un sistem cuprinzător de management al calității pune o bază solidă pentru calitatea produsului.

Prezentare generală a produsului

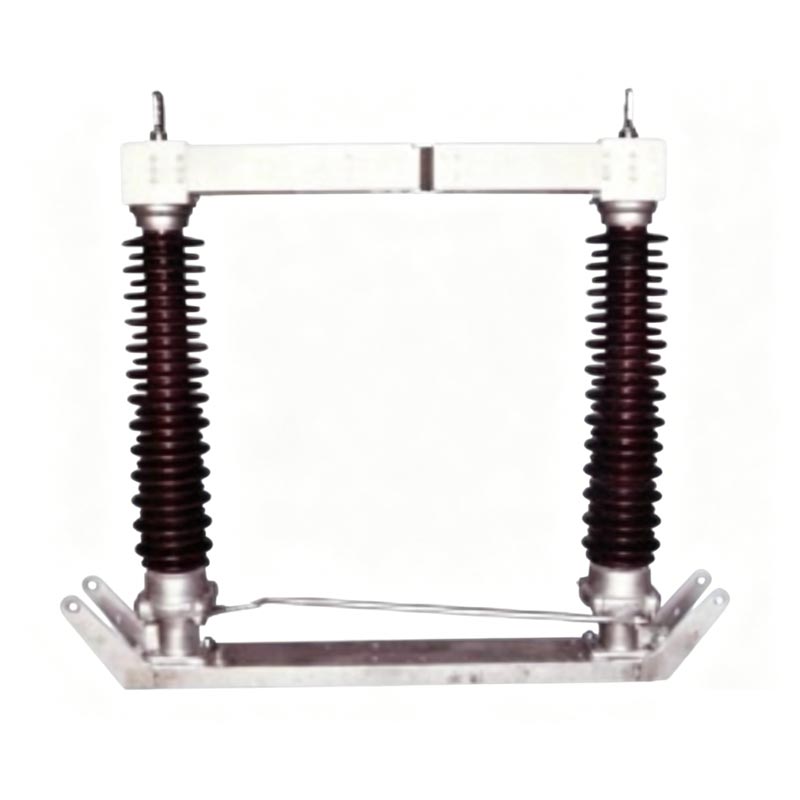

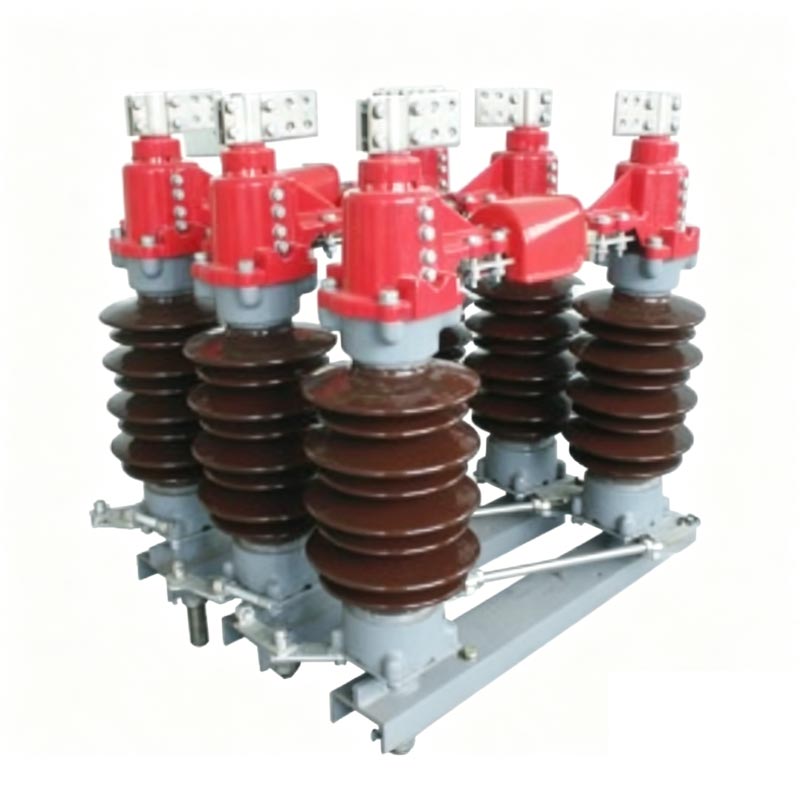

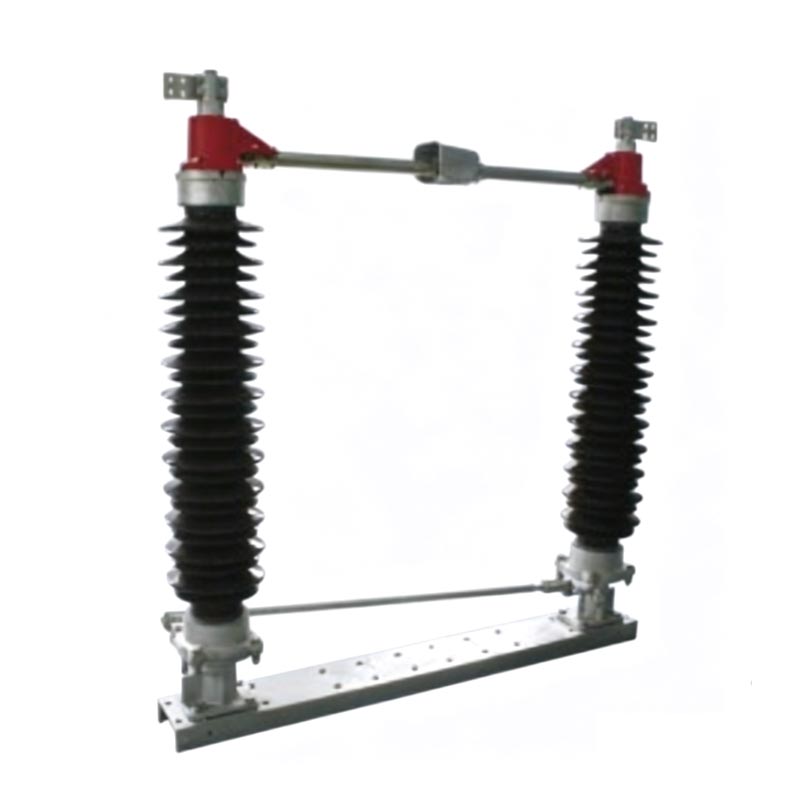

Întrerupătorul de deconectare de înaltă tensiune pentru exterior din seria Usune GW4 este o piesă de bază a echipamentului cu putere de 110 kV și 126 kV sisteme. Este utilizat în principal pentru comutarea circuitelor în condiții de gol, oferind un spațiu de izolare vizibil pentru întreținerea echipamentelor și asigurarea siguranței operatorului. Performanța electrică și mecanică a 110kv 126kv Izolatorul întrerupătorului de deconectare este pe deplin compatibil cu standardele naționale GB1985 „Întrerupătoare de deconectare de înaltă tensiune CA și Întrerupătoare de împământare", DL486 "Condiții tehnice de comandă pentru întrerupătoare de deconectare de înaltă tensiune AC" și IEC internațional standardele.

Caracteristici structurale:

1. Tip Structură: Structură unipolar cu două coloane; cei trei poli sunt legaţi mecanic printr-un arbore pt funcţionare sincronă.
2. Componente de bază: Compus dintr-o bază robustă, stâlpi de porțelan cu izolație ridicată și un sistem conductiv de precizie.
3. Mecanism de funcționare: Fiecare stâlp conține doi stâlpi ceramici montați pe rulmenți. Comutatorul conductiv este divizat în două jumătăți, care se rotesc orizontal la 91° printr-un mecanism de reticulare pentru a obține deschiderea sincronă și inchizand in aceeasi directie.
4. Punct de contact: Situat intre cei doi piloni ceramici, asigurand un contact stabil si rezistenta extrem de scazuta.

Avantaje tehnice:

1. Conform și de încredere: pe deplin conform cu standardele naționale și IEC, oferind performanțe stabile și o durată lungă de timp. durata de viata.
2. Izolație excelentă: stâlpii ceramici de înaltă calitate asigură o rezistență ridicată a izolației și o excelentă anti-poluare și performanță anti-flashover.
3. Funcționare lină: mecanismul de legătură de precizie asigură o funcționare flexibilă și lină, cu uzură mecanică minimă.
4. Instalare și întreținere convenabilă: structură compactă și rezonabilă, instalare ușoară la fața locului și minimă întreținere.
5. Adaptabilitate puternică la mediu: Potrivit pentru diferite climate exterioare, inclusiv la altitudine mare, poluată și zonele de coastă.

Caz de aplicație din lumea reală

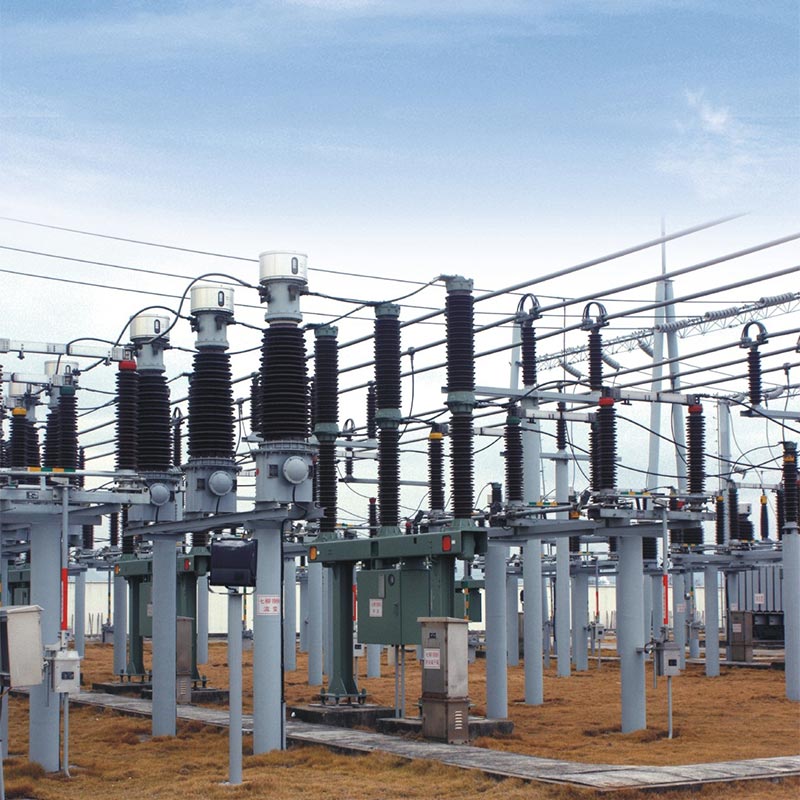

1. Numele proiectului: Proiectul de modernizare a substației urbane de 110 kV din China de Est
2. Locație: provincia Zhejiang, China
3. Timp: 2024-2025
4. Detalii: Usune a furnizat 36 de întrerupătoare GW4-126kV pentru acest proiect cheie de modernizare a rețelei electrice urbane pentru a îmbunătăți fiabilitatea alimentării cu energie a unei zone comerciale și rezidențiale de 20 de kilometri pătrați.
5. Performanța de funcționare: Instalarea și punerea în funcțiune au fost finalizate cu succes în 45 de zile. Stabil funcționarea a fost realizată la sarcina maximă de vară (de 1,2 ori curentul nominal) în 2025, fără supraîncălzire sau contact slab probleme. Nu s-au constatat defecte la izolațiile anuale și la inspecțiile mecanice. Volumul de lucru de întreținere a fost redus cu 40% comparativ cu comutatoarele vechi, îmbunătățind semnificativ siguranța întreținerii stației.
6. Feedback-ul clienților: „Întrerupătoarele de deconectare Usune au îmbunătățit semnificativ siguranța și eficiența substației operare. Calitatea și stabilitatea lor sunt remarcabile. Vom continua să alegem pe Usune ca furnizor preferat.”

Principalii parametri tehnici

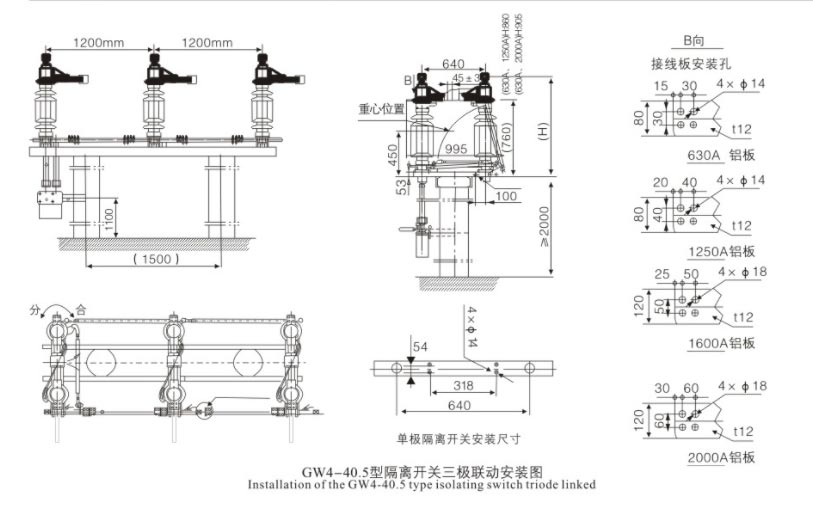

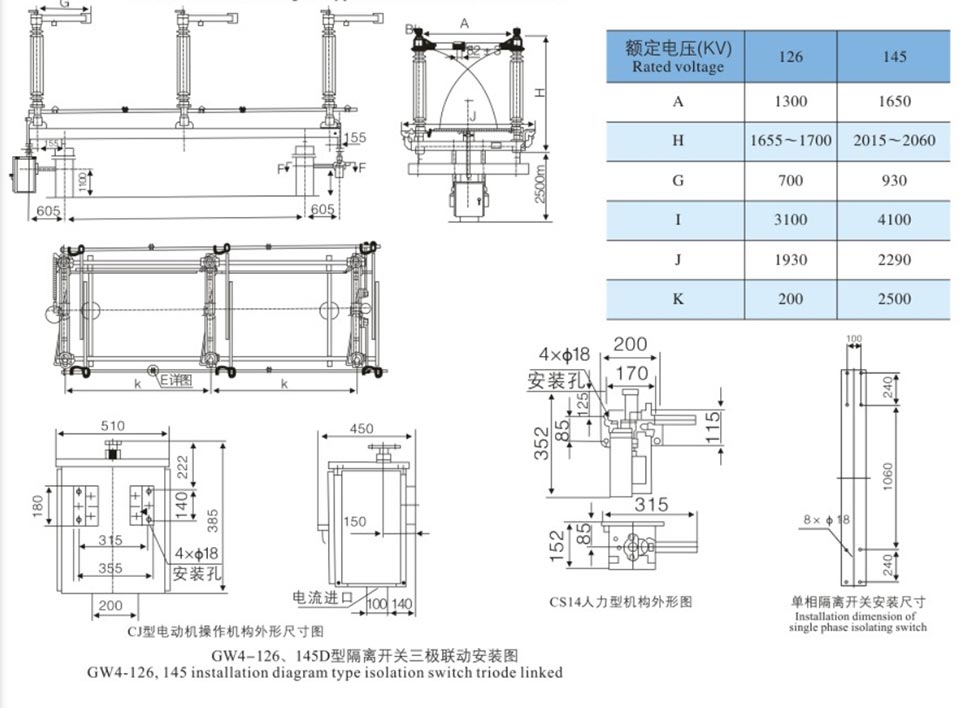

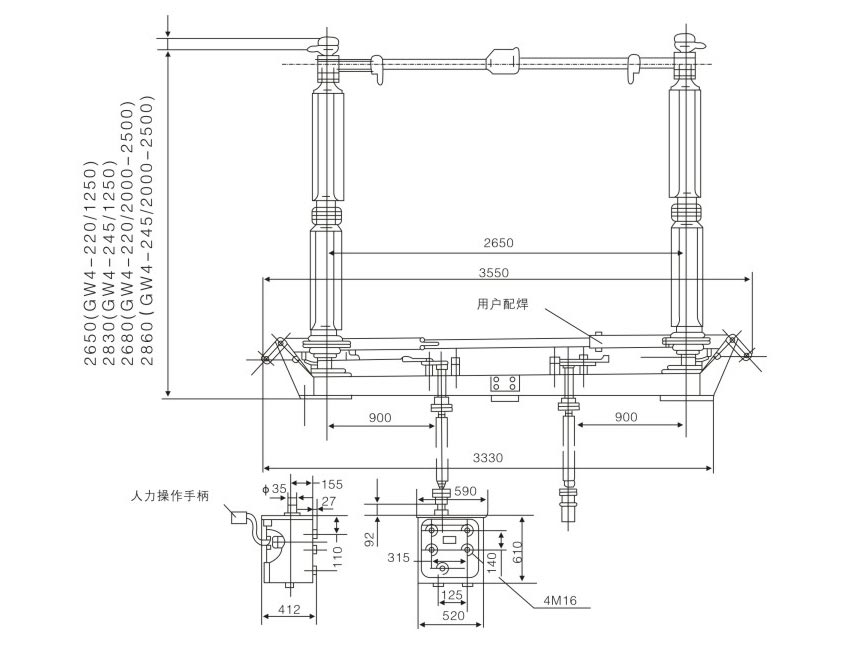

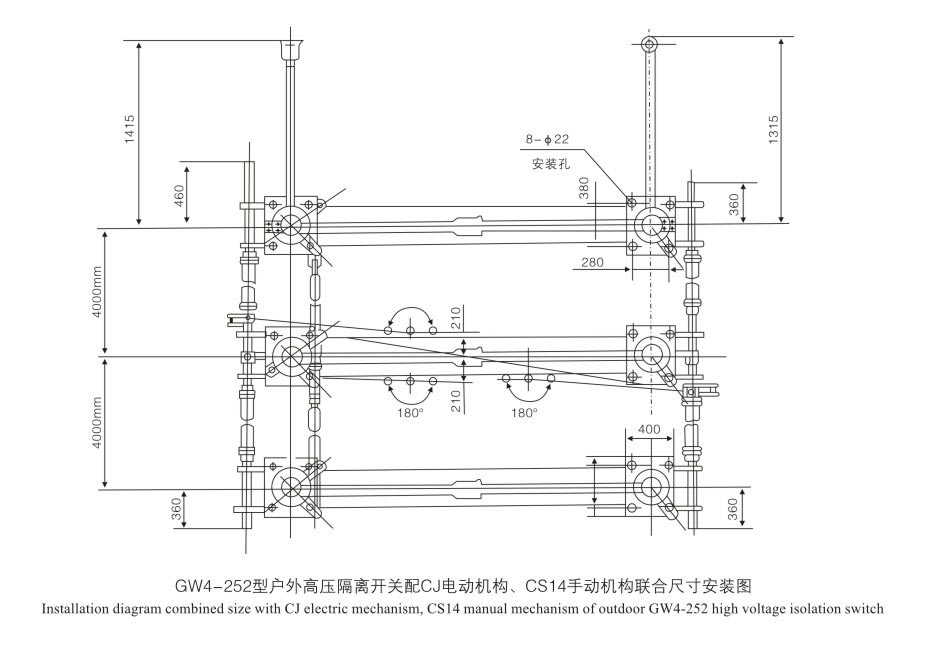

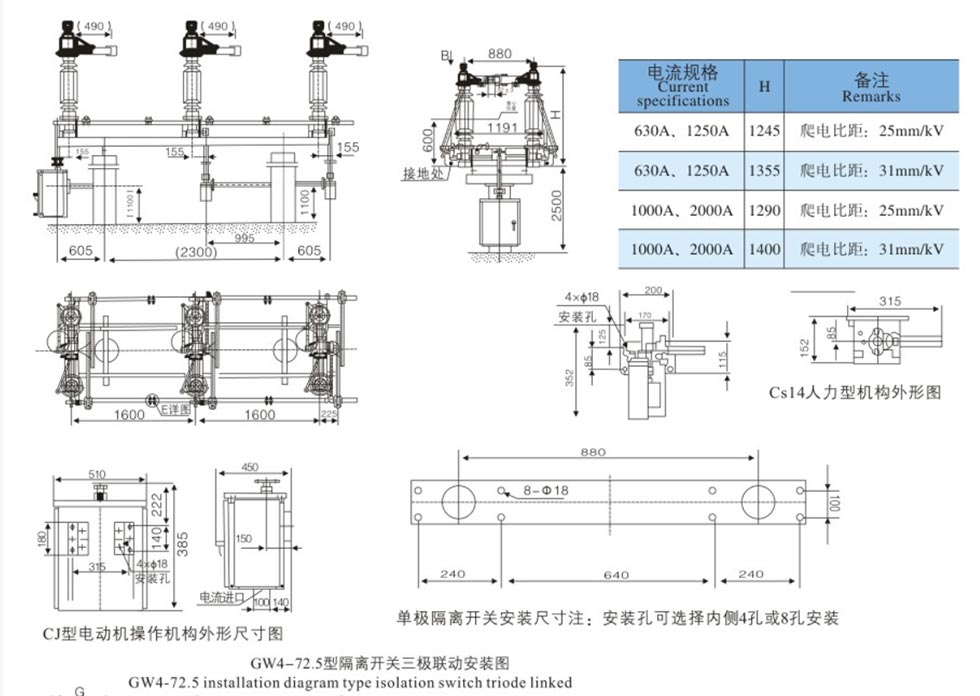

Dimensiuni exterioare

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

FAQ

Î1: Seria GW4 110kV 126kV poate întrerupe izolatorul întrerupătorului de deconectare a curentului de sarcină sau a curentului de scurtcircuit?

R: Nu. Izolatoarele de întrerupător de deconectare 110kv 126kv sunt proiectate numai pentru comutarea circuitelor în condiții de gol. cu tensiune. Acestea trebuie utilizate împreună cu întrerupătoarele. Înainte de funcționare, circuitul trebuie să fie deconectat folosind întrerupătorul de circuit pentru a asigura deconectarea înainte de a acţiona întrerupătorul.

Î2: Pentru ce condiții de mediu este potrivit acest produs?

R: Poate funcționa stabil în următoarele medii: temperatura ambiantă -30℃ până la +40℃; altitudine ≤2000m (mai mare modelele de altitudine pot fi personalizate la cerere); nivelul de poluare de la poluare generală la poluare moderată până la puternică (sunt disponibile modele rezistente la poluare); viteza vântului ≤35m/s; intensitate seismică ≤8 grade.

Concluzie

În calitate de producător profesionist de echipamente electrice de înaltă tensiune, seria GW4 de la Usune Electric 110kv 126kv Izolatoarele izolatoare ale comutatorului de deconectare combină designul avansat, materialele de înaltă calitate și producția de precizie, făcându-le o alegere ideală pentru centrale electrice, substații și instalații industriale mari. Ele oferă siguranță, protecție fiabilă și de lungă durată a izolației electrice. Bazat pe un sistem de calitate cuprinzător și un domeniu matur de performanță, Usune se angajează să sprijine diverse proiecte critice de infrastructură energetică la nivel mondial.
