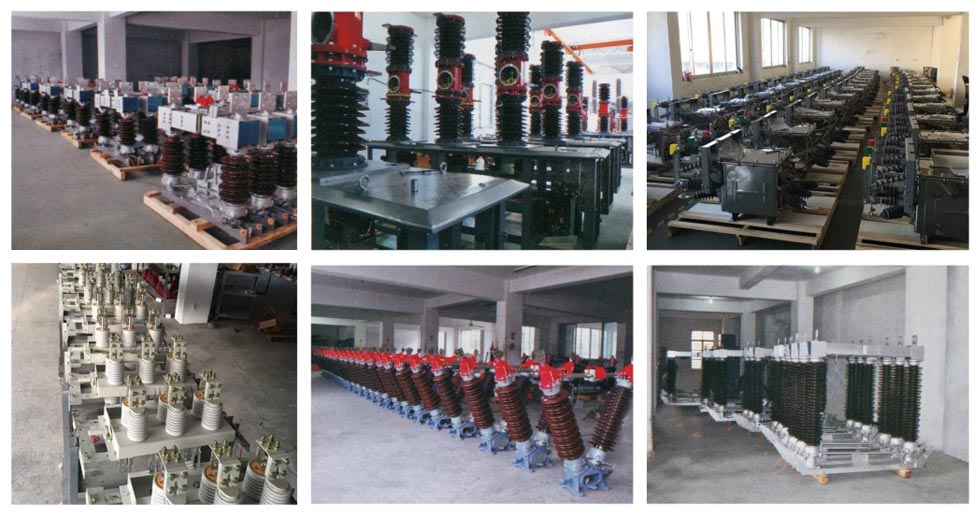

Zhejiang Usune Electric Co., Ltd. este o fabrică profesională care integrează cercetare și dezvoltare, proiectare, producție și vânzări. Principalul ei produsele includ întreruptoare de vid de înaltă tensiune de interior și exterior de 12 kV ~ 245 kV, întreruptoare de circuit SF6, sarcină întrerupătoare și diverse întrerupătoare de deconectare. Este un furnizor profesionist de încredere pentru proiecte de inginerie energetică atât pe plan intern si international.
Comutatorul de deconectare Usune Gw4 este proiectat special pentru sistemele de alimentare trifazate AC 50Hz/60Hz. Este primar funcția este de a conecta sau de a deconecta circuitele de înaltă tensiune în condiții sub tensiune, fără sarcină și de a oferi vizibilitate Distanța de izolare electrică pentru întreținerea barelor, întrerupătoarelor, transformatoarelor și a altor înaltă tensiune echipamente.
-GB 1985-2004: Întrerupătoare de deconectare de înaltă tensiune AC și întrerupătoare de împământare
-IEC 62271-102: Aparatură de comutare și control de înaltă tensiune
-GB/T 11022: Specificații generale pentru aparatura de comutare și control de înaltă tensiune

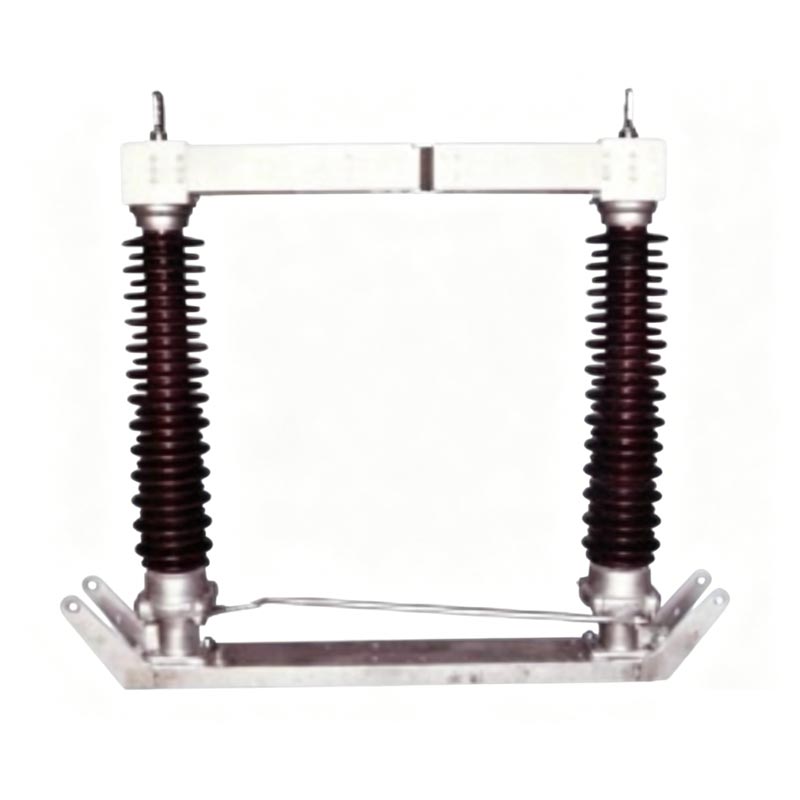

Seria GW4: Izolator cu două stâlpi, rotativ orizontal, tip întrerupt
1. Structură izolatoare cu două stâlpi, doi izolatori pe fază se rotesc orizontal la 90° sincron.
2. Contactele principale sunt contacte de cupru placate cu argint, rupte în centru, rezistență scăzută la contact și conductivitate bună.
3. Baza este realizată din oțel galvanizat la cald, cu rulmenți etanșați, rezistent la coroziune și durabil.
4. Întrerupătorul de deconectare GW4 poate fi echipat cu întrerupătoare de împământare cu o singură față sau cu două părți, cu
interblocare pentru a asigura siguranța operațională.
5. Mecanismul de acționare poate fi manual (CS14G, CS17G) sau electric (CJ6B, CJ11, XCJ-I).
| Parametru | Caietul de sarcini |
| Tensiune nominală | 126 kV (sistem 110 kV) |
| Frecvența nominală | 50 Hz |
| Curent nominal | 630A, 1250A, 1600A, 2000A, 2500A |
| Curent nominal de rezistență de scurtă durată (1s) | 31,5kA, 40kA, 50kA |
| Curent nominal de vârf de rezistență | 80kA, 100kA, 125kA |
| Tensiune de rezistență AC uscată de 1 min | - La pământ: 140kV- Across break: 160kV |
| Temperatura de funcționare | -40°C până la +40°C |
| Altitudine | ≤ 2000m |

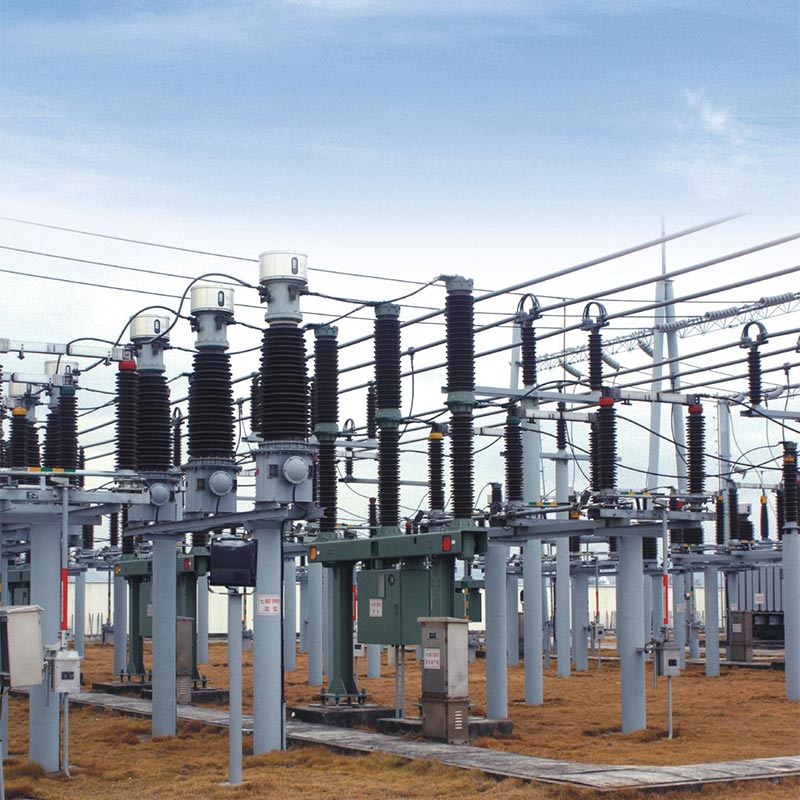

Un proiect de substație eoliană de 110kV
Acest proiect este situat într-o regiune de nord cu diferențe semnificative de temperatură, necesitând echipamente ridicate fiabilitate și rezistență la frig. Proiectul a selectat mai multe întrerupătoare Usune GW4, echipate cu electricitate mecanisme și întrerupătoare de împământare cu două fețe. De mulți ani de la punere în funcțiune, echipamentul a funcționat stabil, cu acțiuni mecanice fiabile și rezistență excelentă la coroziune, asigurând în mod eficient siguranța întreținerii stației și eficiența funcționării zilnice, câștigând laude mari din partea utilizatorului.

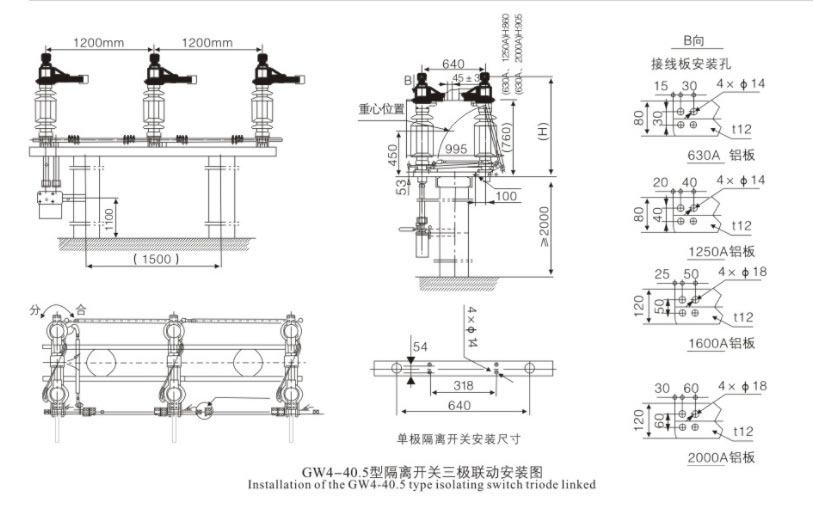

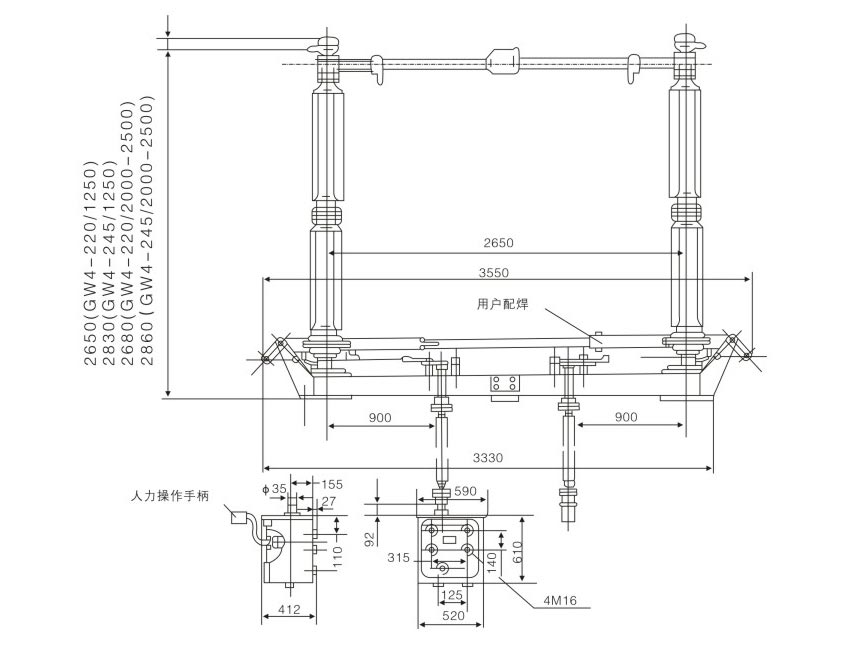

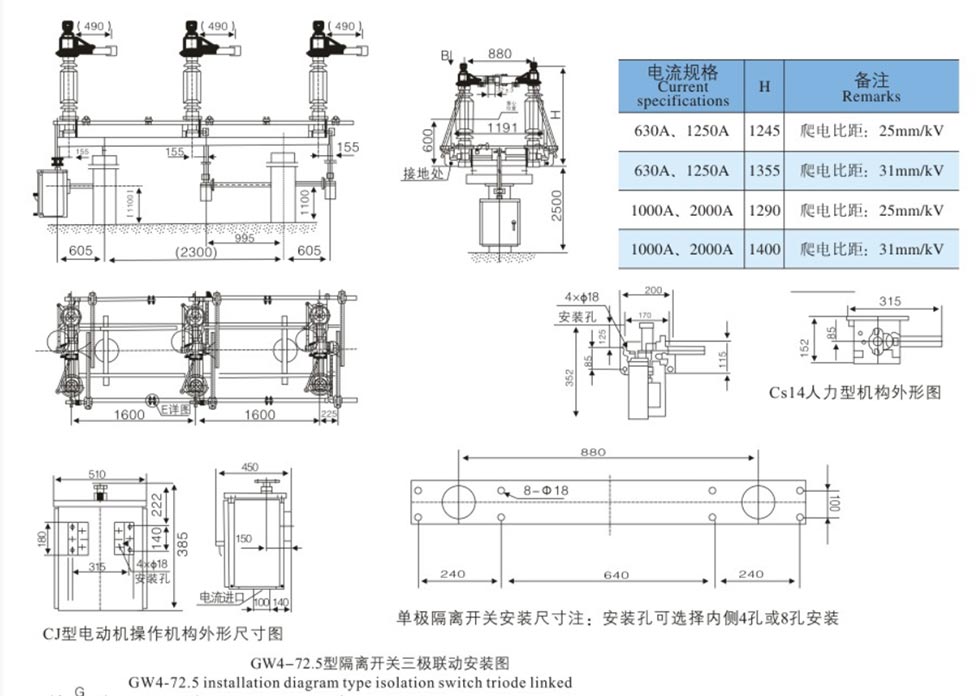

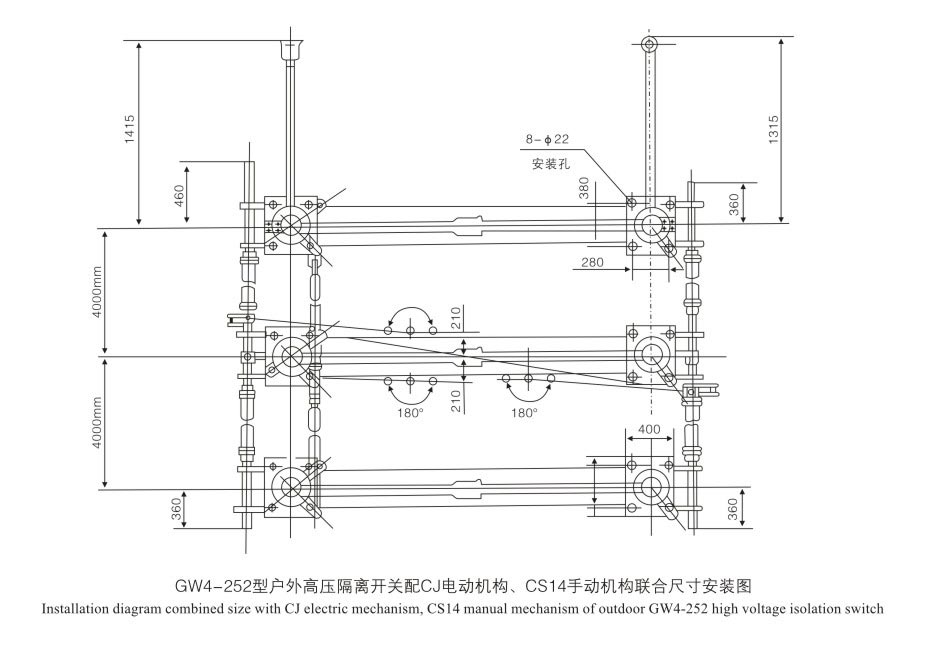

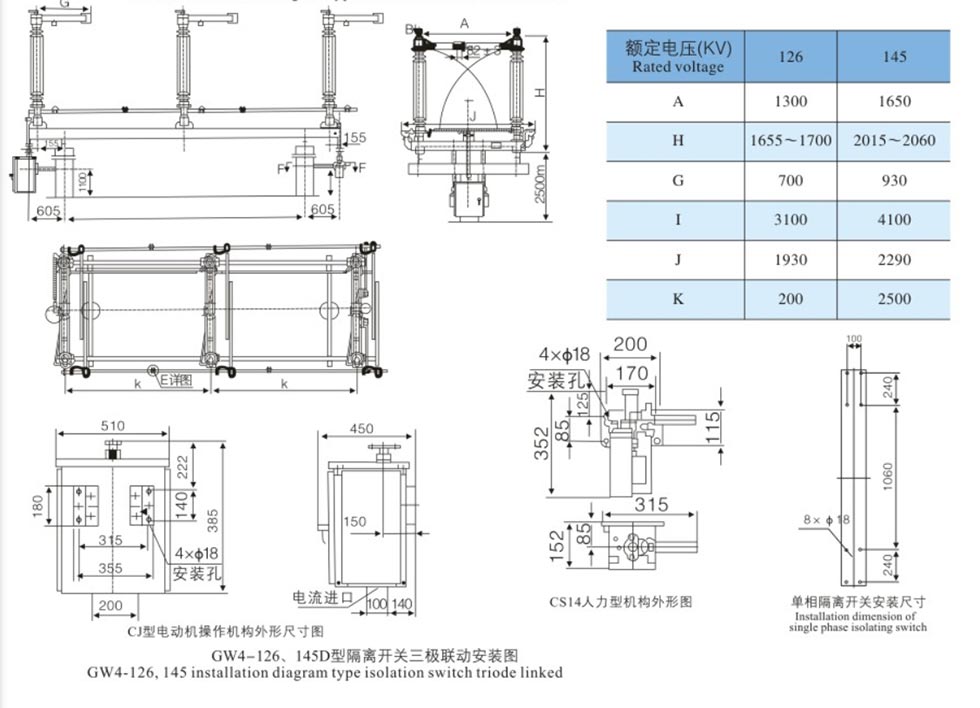

| Articol | Unitate | Parametrii | |||||
| Tensiune nominală | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nivel de izolare nominal | Tensiune de rezistență la frecvența de alimentare de 1 min (valoare efectivă) | Pe pământ | kV | 95 | 160 | 230 | 275 |
| Fractură | kV | 118 | 200 | 230+70 | 275+85 | ||
| Curent nominal de rezistență la impulsul fulgerului (vârf) | Pe pământ | kV | 185 | 350 | 550 | 650 | |
| Fractură | kV | 215 | 410 | 550+110 | 650+120 | ||
| Frecvența nominală | Hz | 50/60 | |||||
| Curent nominal | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Curent nominal de rezistență de scurtă durată | kA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Curent nominal de vârf de rezistență | kA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Durata nominală a scurtcircuitului | Cuțit/Sabie | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Sarcina terminală mecanică nominală | Orizontală și verticală | N | 1250 | 1250 | 1250 | 1250 | |
| Orizontală | N | 750 | 750 | 750 | 750 | ||
| Forța verticală | N | 1000 | 1000 | 1000 | 1000 | ||
| Distanța de scurgere | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Durata de viata mecanica | Times | 5000 | 5000 | 1000 | 5000 | ||
| Servomotor motor | Model | CJ | CJ | CJ | CJ | ||
| Tensiunea motorului | V | AC380、AC220、DC220、DC110 | |||||
| Bucla de control al tensiunii | V | AC380、AC220、DC220、DC110 | |||||
| Puncte, ora de închidere | s | 7±1 | |||||
|
Acționator uman |
Model | CS14 CS17 | |||||
| Tensiune de blocare electromagnetică | V | AC220、DC220、DC110 | |||||
• Izolatoare: Fără crăpături, deteriorare sau murdărie.
• Contacte: suprafață curată, placată cu argint, intactă.
• Elemente de fixare: Toate șuruburile sunt strânse.
• Mecanism: Rotire lină; lubrifiați piesele în mișcare.
• Verticalitatea izolatorului: Reglați cu lamele (maxim 3 mm per locație).
• Sincronizare trifazată: Reglați brațul manivelei și tijele de legătură.
• Presiune de contact: Asigurați-vă introducerea și presiunea corespunzătoare.
• Funcționați numai FĂRĂ ÎNCĂRCARE; confirmați că întrerupătorul este deschis.
• Operare manuală: Folosiți mânerul de operare; evitați forța excesivă.
• Funcționare motorizată: Utilizați control local/de la distanță; pozitia monitorului.
• Interblocare: Nu forţaţi operarea dacă este interblocat.
• Revizuire periodică: La fiecare 1–2 ani.
• Curăţaţi izolatoarele şi contactele; aplica vaselina industriala.
• Lubrifiați rulmenții și piesele de transmisie.
• Verificaţi dacă şuruburile slăbite, contactele uzate şi izolatorul este deteriorat.
• După scurtcircuit: Inspectați imediat.
• Nu poate funcționa: Verificați interblocarea, legătura blocată sau defecțiunea motorului.
• Faze asincrone: Reglați tijele de reticulare.
• Supraîncălzirea contactului: Curăţaţi şi strângeţi din nou; verificați placarea cu argint.
R: Nu. Întrerupătorul de deconectare GW4 este potrivit numai pentru izolație și comutare numai sub tensiune, fără sarcină conditii. Nu are capacități de stingere a arcului și este strict interzisă funcționarea sub sarcină. Ea trebuie utilizat împreună cu un întrerupător.
R: Interblocarea mecanică impune o secvență de funcționare sigură: întrerupător principal deschis → întrerupător de împământare închis; întrerupător de împământare deschis → întrerupător principal închis, prevenind funcționarea greșită și asigurând siguranța întreținerii personalului.
R: Tipul standard este potrivit pentru medii cu o altitudine de ≤2000m și o temperatură de la -40℃ la +40℃, care poate satisface nevoile majorității substațiilor exterioare; pentru zone speciale de mare altitudine sau puternic poluate, soluțiile de izolare ranforsată și anticoroziune pot fi personalizate.
