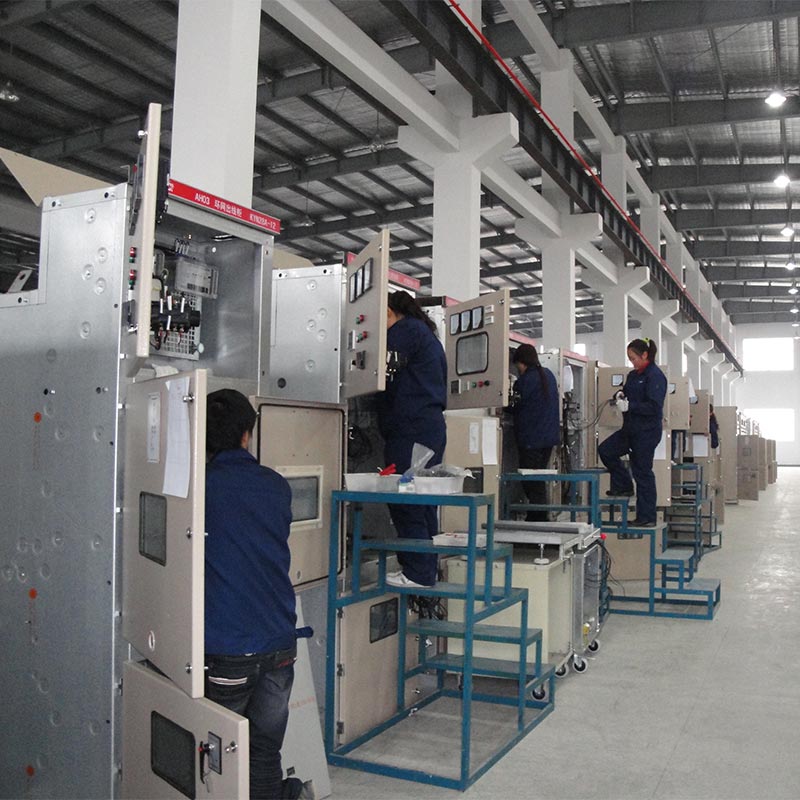

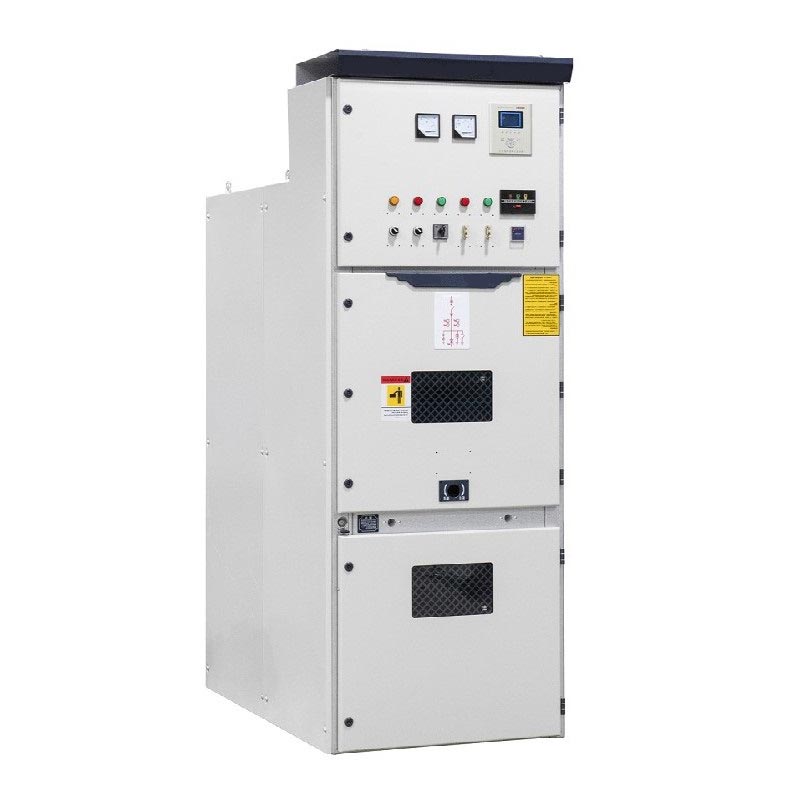

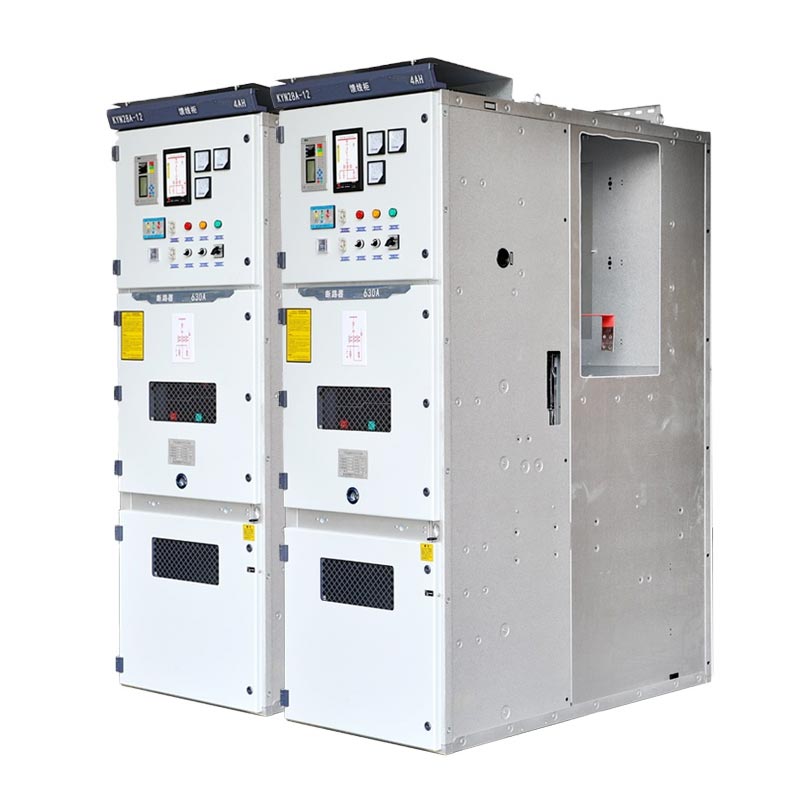

Panoul VCB de interior de 11 kV de medie tensiune Usune (seria KYN28) este un aparat de comutare blindat, retrasabil, închis cu metal. concepute pentru recepția, distribuția, controlul și protecția sigură și eficientă a rețelelor electrice de medie tensiune. Ea este o unitate centrală de distribuție în sistemul de alimentare, asigurând funcționarea stabilă a sistemului atât în condiții normale, cât și în defecțiuni conditii.

- Sisteme aplicabile: 3,6~12kV / 24kV trifazat AC 50/60Hz
- Standarde: IEC 62271-200, GB 3906, DL/T 404
- Structura de bază: Carcasa metalica blindata, structura carucior detasabila
- Evaluare de protecție: Dulap IP4X, Interior IP2X

Aparatură de joasă tensiune

Aparataj de medie tensiune

Model și parametri tehnici

1. Seria de modele

2. Principalii parametri tehnici

Designul structurii și compartimentelor

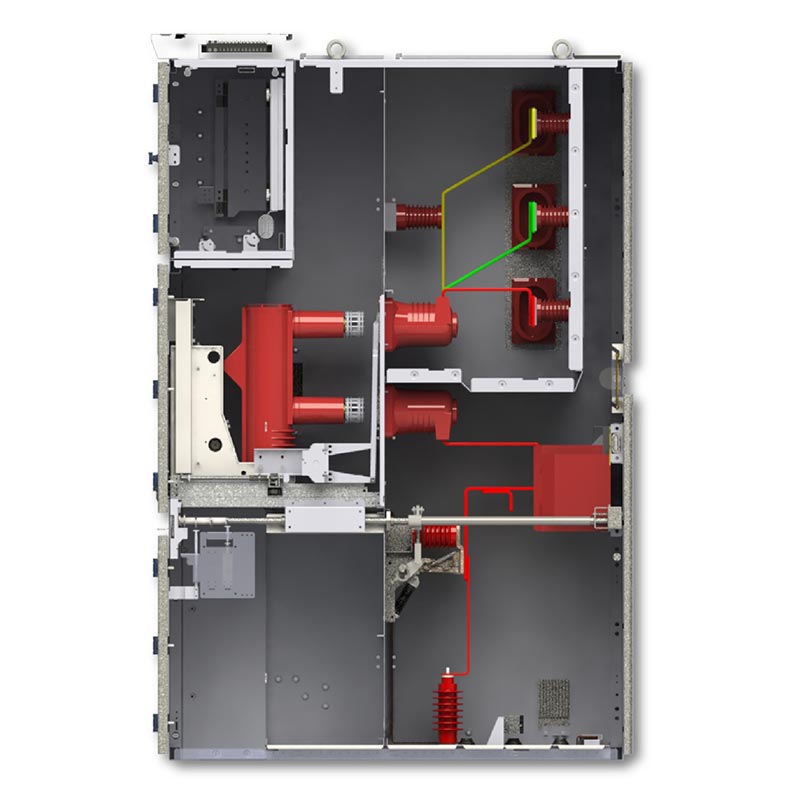

Panoul Vcb de interior de 11 kV de medie tensiune folosește plăci de oțel pentru a separa cinci compartimente metalice independente cu împământare, suprimarea eficientă a răspândirii arcurilor de falie și asigurarea siguranței personale:

1. Compartiment pentru întrerupător: cărucior încorporat detașabil pentru întrerupător în vid (VS1/ZN63A, VD4, etc.), echipat cu interblocare mecanică, permițând căruciorului să comute între pozițiile de lucru, testare și deconectare.

2. Compartiment pentru bare colectoare: Conține bare colectoare principale și bare colectoare de ramură, complet izolate de alte compartimente la preveni propagarea defectelor.

3. Compartiment pentru cabluri: Echipat cu transformatoare de curent (CT), transformatoare de tensiune (PT), întrerupătoare de împământare, terminale de cablu și descărcătoare de supratensiune pentru conectarea și protecția cablurilor.

4. Compartimentul instrumentelor de control: găzduiește relee de protecție, instrumente, întrerupătoare de control, lumini indicatoare și circuite secundare de monitorizare si functionare.

5. Canal de reducere a presiunii: Dispune de un dispozitiv de reducere a presiunii în partea de sus pentru a elibera în siguranță presiunea arcului și gazul caz de defecțiuni interne, prevenind deteriorarea dulapului și rănirea personalului.

Caracteristici de bază și avantaje

1. Design cărucior de mână detașabil: căruciorul de mână cu panou Vcb de interior cu tensiune medie de 11 kV este complet interschimbabil, permițând pentru inspecție și înlocuire rapidă fără a necesita o întrerupere completă a barelor colectoare, reducând semnificativ timpul de nefuncționare.
2. Interblocare mecanică cu cinci prevenții cuprinzătoare:
- Previne deschiderea si inchiderea accidentala a intrerupatoarelor
- Împiedică împingerea sau tragerea căruciorului întreruptorului sub sarcină
- Previne închiderea accidentală a întrerupătorului de împământare când este alimentat
- Impiedica punerea sub tensiune a intrerupatorului de impamantare cand acesta este in pozitie inchis
- Previne intrarea accidentală într-un compartiment alimentat

3. Compartimente independente complet închise: partițiile metalice separa zonele funcționale, suprimând eficient arcul propagare și interferență reciprocă.

4. Operare frontală și întreținere: Toate operațiunile și întreținerea pot fi finalizate din partea din față a dulapului, economisind spațiu de instalare.

5. Fiabilitate ridicată și siguranță ridicată: Îndeplinește standardele internaționale principale, cu niveluri ridicate de izolare și rezistență puternică la defect.

6. Design modular: poate fi configurat flexibil ca un dulap de linie de intrare, dulap de linie de ieșire, dulap de contorizare, dulap secțiuni bare colectoare etc.

Principalele scenarii de aplicare

1. Cabinet de linie de intrare (recepție rețea electrică)

2. Cabinet de linie de ieșire (distribuția puterii către sarcini, motoare și transformatoare)

3. Cabinet de control al motorului (pornire, oprire și protecție a motorului mare)

4. Dulap alimentator transformator (protecția transformatorului de distribuție)

5. Cabinet de secționare a barelor colectoare (secționarea barelor colectoare și comutarea automată a transferului)

Cazuri reale de aplicare

Cazul 1: Un mare parc industrial petrochimic din provincia Jiangsu

Provocări ale proiectului: Uzina petrochimică are cerințe extrem de ridicate pentru continuitatea alimentării cu energie, siguranță și toleranță la erori, care necesită o funcționare stabilă pe termen lung.
Soluție: 36 de dulapuri de întrerupător în vid Usune KYN28A-12 au fost utilizate pentru liniile de intrare și de ieșire ale sistemului și control motor mare.
Rezultate operaționale: Funcționare continuă și stabilă timp de peste 8 ani fără defecțiuni majore, realizând în mod eficient protectie la suprasarcina si scurtcircuit, asigurand productie neintrerupta.

Cazul 2: Un complex comercial în provincia Zhejiang

Provocări ale proiectului: spațiu limitat în camera de distribuție a energiei a clădirii înalte, care necesită un spațiu compact, sigur și echipamente usor de intretinut.
Soluție: Configurați 22 unități de comutație Usune KYN28A-12 cu o structură accesibilă frontal.
Rezultate operaționale: Utilizare ridicată a spațiului, întreținere convenabilă și protecție fiabilă pentru sarcini critice, cum ar fi precum iluminatul clădirii, aer condiționat și protecție împotriva incendiilor.

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Întrebări frecvente

Î1: Care este diferența dintre KYN28A-12 și KYN28-24?

R: Principala diferență este nivelul de tensiune nominală: KYN28A-12 este potrivit pentru sisteme de 12 kV (clasa 10 kV), în timp ce KYN28-24 este potrivit pentru sisteme de 24 kV (clasa 20 kV). Ambele sunt proiectate în funcție de nivelurile de tensiune respective în ceea ce privește distanța de izolație, selecția componentelor de izolație și parametrii nominali ai componentelor interne.

Î2: Poate Usune să personalizeze acest dulap de întrerupător în vid pentru proiecte de export?

A: Da. În calitate de producător profesionist, Usune poate ajusta parametrii în funcție de cerințele proiectului de îndeplinit diferite standarde regionale, cum ar fi IEC și ANSI, și pot personaliza modele de întrerupătoare, relee de protecție și dimensiuni.

Î3: Care sunt durata de viață și ciclul de întreținere al panoului Vcb de interior de 11 kV de medie tensiune?

R: În condiții normale de întreținere, durata de viață proiectată este de 20-30 de ani. Întreținerea de rutină în principal include testarea izolației, verificările caracteristicilor întreruptorului și calibrarea releului. Căruciorul retras structura permite înlocuirea rapidă, reducând semnificativ timpul de întreținere.
