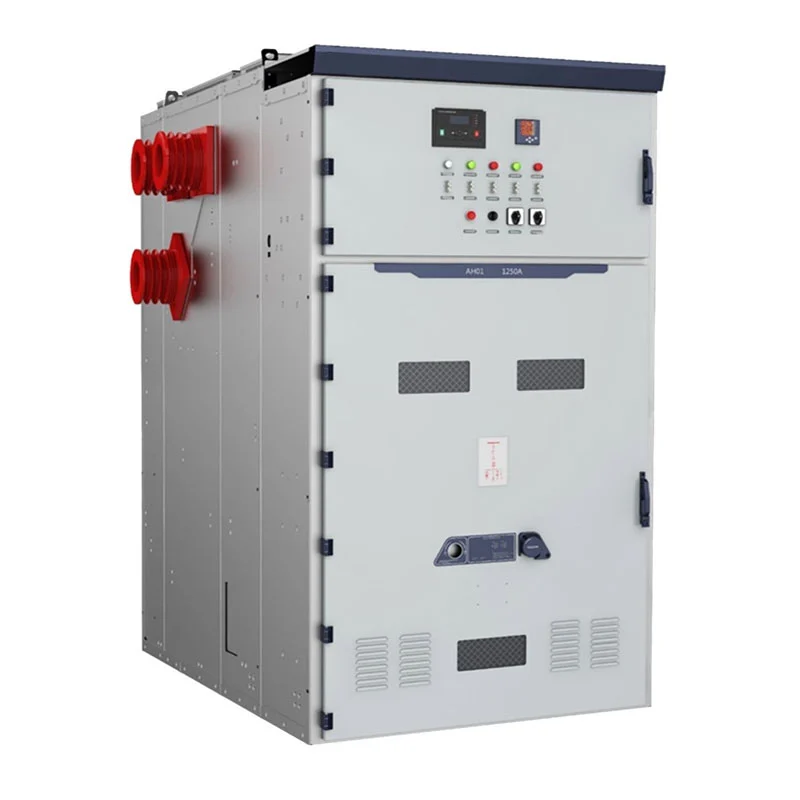

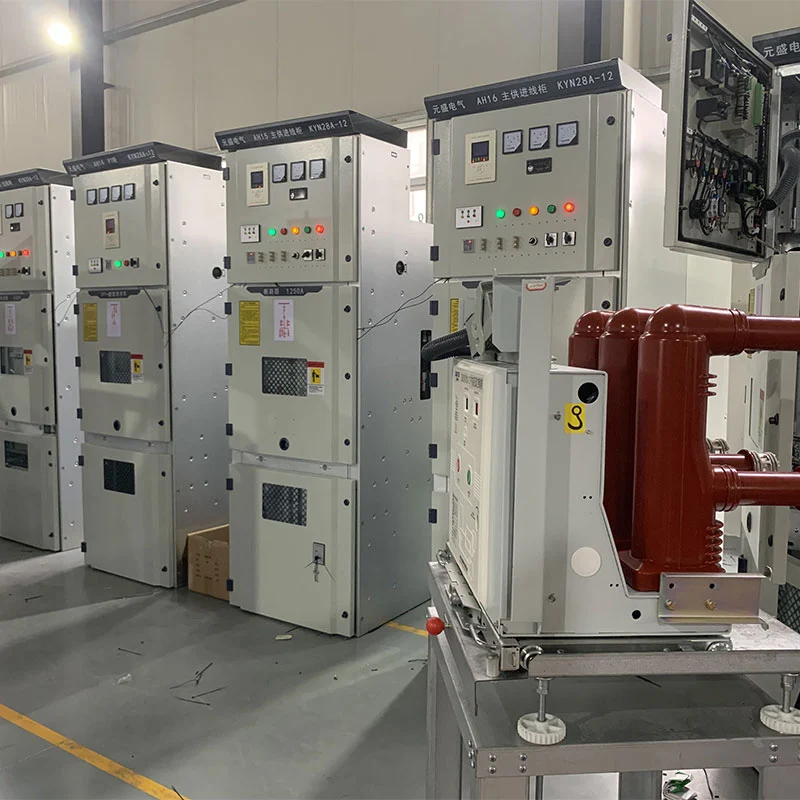

Panoul de comutație VCB de interior KYN61-40.5 33kV este dezvoltat pentru proiecte care necesită o tensiune mai mare de interior. platforma de distributie. Configurația sa combină un întrerupător de circuit în vid debrosabil, închis cu metal construcție, compartimente electrice separate, sisteme de bare colectoare, conexiuni prin cablu și echipamente de control secundare într-o gamă de aparate de comutare integrate.
Usune operează conform sistemelor de management ISO 9001, ISO 14001 și ISO 45001. Echipamentul este proiectat conform standardele IEC și GB aplicabile, cu certificare CE disponibilă pentru piețele aplicabile.
Pentru sistemele de distribuție din clasa 33kV și 36kV, selectarea aparatului de distribuție necesită mai mult decât simpla potrivire a valorii nominale. tensiune. Inginerii trebuie să ia în considerare nivelul de izolație, curentul de sarcină, curentul de defect, configurația alimentatorului, transformatorul capacitatea, conexiunea prin cablu, coordonarea protecției și mediul de instalare.
Panoul de comutație interioară VCB KYN61-40.5 33kV este destinat distribuției interioare de medie tensiune, unde acestea parametrii electrici trebuie să fie coordonați în cadrul unui sistem complet de distribuție a energiei.
În comparație cu aplicațiile de comutație cu tensiune mai mică, tensiunea mai mare a sistemului pune un accent mai mare pe izolație coordonare și performanță la scurtcircuit. Usune poate configura echipamentul în funcție de parametrii electrici furnizate de client.
Echipamentul utilizează o arhitectură închisă cu metal pentru a organiza secțiunile electrice primare și secundare. Principalul circuitul include întrerupătorul de circuit în vid, conexiunile barelor colectoare, zona de terminare a cablurilor și împământarea asociată componente.
Echipamentele secundare pot fi aranjate pentru protecție, măsurare, control, indicare și comunicare în conformitate cu cerinţele proiectului.
Această configurație permite ca gama de aparate de comutare să fie proiectată în jurul rețelei electrice actuale, mai degrabă decât utilizarea un aranjament fix de dulap pentru fiecare aplicație.
La niveluri mai mari de tensiune, coordonarea protecției devine o parte importantă a proiectării sistemului. Întrerupătorul de circuit, releul de protecție, transformatorul, cablul și echipamentele din amonte trebuie selectate în funcție de defecțiunea calculată condiţii şi filozofie de protecţie.
Întrerupătorul de circuit în vid asigură funcția primară de comutare și întrerupere. Protecția asociată și sistemul de control poate fi configurat în funcție de designul electric al clientului.
Peretele metalice dintre secțiunile funcționale ajută la organizarea amenajării electrice interioare, în timp ce reducerea presiunii aranjamentul oferă o cale controlată pentru descărcarea presiunii în cazul unei defecțiuni interne.
Un dulap de intrare primește energie de la rețeaua electrică din amonte și o transferă la bara de distribuție a tabloului de distribuție sistem. Trebuie determinate curentul nominal, echipamentul de protecție, cerințele de măsurare și configurația cablului din proiectarea proiectului.
Dulapurile de ieșire distribuie puterea către transformatoare, motoare, echipamente de producție sau alte sarcini din aval. The valoarea nominală a curentului și setările de protecție ar trebui să corespundă sarcinii conectate.
Configurațiile de măsurare a tensiunii și PT pot fi încorporate acolo unde proiectul necesită monitorizarea tensiunii, funcții de protecție sau măsurare electrică.
Aranjamentele de secționare a magistralei pot împărți sistemul de distribuție în secțiuni separate și pot susține electricitatea strategia de operare definită de inginerul de proiect.
Configurațiile de măsurare pot fi furnizate pentru aplicații care necesită măsurarea energiei și parametrii electrici monitorizare.

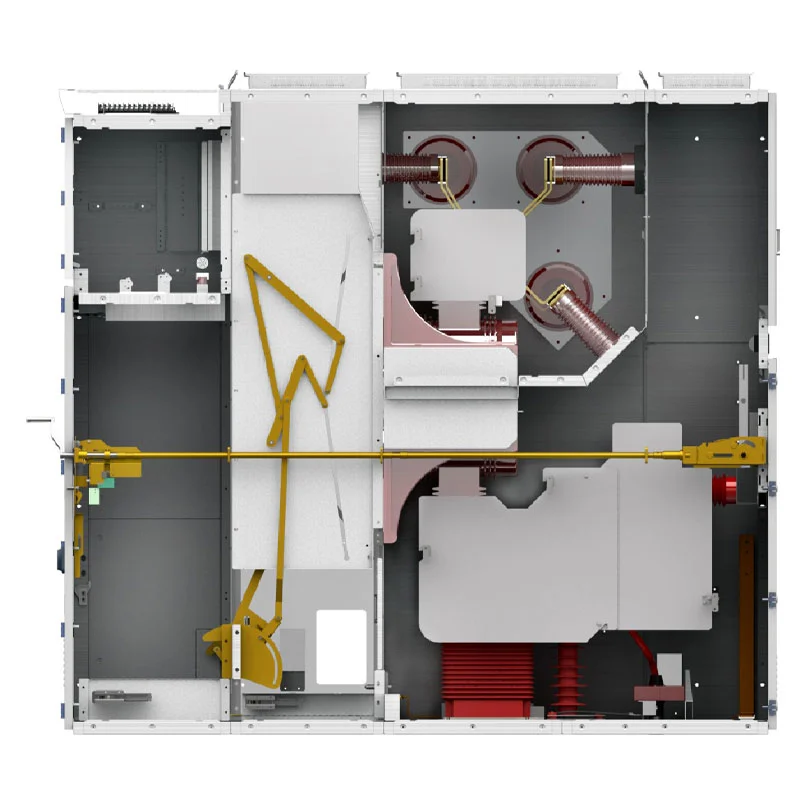

Dulapul este organizat în secțiuni electrice definite, inclusiv compartimentul întrerupător, compartimentul barelor colectoare, compartimentul pentru cabluri și compartimentul pentru instrumente/comandă.
Secțiunea întrerupător găzduiește întrerupătorul în vid și mecanismul său de funcționare. Secțiunea de bare colectoare oferă conexiunea electrică principală dintre dulapuri, în timp ce compartimentul pentru cablu oferă spațiu pentru intrare și conexiuni prin cablu de ieșire.
Secțiunea instrument și control conține componente secundare necesare pentru protecție, măsurare, control și indicatie.
Acest aranjament oferă inginerilor o arhitectură internă clară atunci când planifică instalarea, rutarea cablurilor, punerea în funcțiune și întreținerea.
Echipamentul încorporează un sistem de interblocare mecanic conceput pentru a limita secvențele de operare incorecte.
Mecanismul cu cinci dovadă este destinat să prevină funcționarea incorectă a întrerupătorului, mișcarea retractabilului unitate sub sarcină, închiderea întrerupătorului de împământare în timp ce este sub tensiune, alimentând circuitul în timp ce întrerupătorul de împământare rămâne închis și acces accidental la compartimentele sub tensiune.
Un dispozitiv de reducere a presiunii montat în partea de sus este de asemenea încorporat în structura dulapului pentru a asigura o presiune controlată eliberare în timpul unei stări de defecțiune internă.
Panoul de comutație VCB de interior KYN61-40.5 33 kV poate fi configurat pentru alimentarea de intrare, conexiuni la transformator, alimentatoare de ieșire, secționarea magistralei, contorizarea și măsurarea tensiunii în substații interioare.
Centralele electrice pot utiliza tabloul de distribuție pentru distribuție auxiliară de medie tensiune, sisteme electrice legate de generator, alimentatoare pentru transformatoare și distribuția de energie în aval.
Instalațiile industriale mari pot utiliza diferite configurații de alimentare pentru motoare, transformatoare, sisteme de producție, pompe, compresoare și echipamente electrice auxiliare.
Operațiunile miniere cu sarcini electrice de putere mai mare pot configura aparatele de comutare în jurul alimentatoarelor transformatoarelor, motoarelor, echipamente de ventilație, sisteme de pompare și instalații de procesare.
Echipamentul este, de asemenea, potrivit pentru infrastructura specializată în care distribuția electrică trebuie coordonată cu mai multe clădiri, zone de echipamente și sisteme auxiliare.
Proiectul de lansare a rachetei Cas-space este o referință de proiect pentru aplicațiile de comutație de medie tensiune Usune.
O instalație de lansare a rachetei implică o infrastructură specializată și mai multe sarcini electrice distribuite diferite zone funcționale. Prin urmare, sistemul său de distribuție a energiei are nevoie de circuite de intrare coordonate, de alimentare protecție, izolare electrică, măsurare și control.
Pentru acest proiect, aparatul de distribuție a fost aplicat ca parte a distribuției electrice de medie tensiune a șantierului aranjament. Proiectul a necesitat mai degrabă ca echipamentele electrice să fie integrate cu infrastructura mai largă tratată ca o instalație independentă de cabinet.
Această aplicație demonstrează experiența lui Usune în furnizarea de echipamente de distribuție de medie tensiune pentru specializate proiecte de inginerie cu cerințe specifice sistemului electric.
| Articol | Caietul de sarcini |
| Serie | KYN61 |
| Tensiune nominală | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Frecvența nominală | 50Hz / 60Hz |
| Curent nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Curent nominal de rupere de scurtcircuit | 25kA, 31,5kA, 40kA, 50kA |
| Curent nominal de rezistență de scurtă durată | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Grad de protectie | Carcasă externă IP4X / compartimente interne IP2X |
| Temperatura ambiantă | -15°C până la +40°C |
| Umiditatea relativă | Medie zilnică ≤95%; medie lunară ≤90% |
| Altitudine | ≤1000m, cu derating pentru altitudine mai mare |
| Instalare | De interior |
| Sistem | AC trifazat |
Configurația electrică finală trebuie confirmată în funcție de tensiunea reală a proiectului, curentul, nivelul de defecțiune, cerințele de izolare, schema de protecție și condițiile de instalare.
Pentru un proiect de aparate de comutare de 33 kV, achiziția ar trebui să se bazeze mai degrabă pe sistemul electric complet decât pe doar cantitatea de cabinet. Echipa de proiect trebuie să confirme tensiunea nominală a sistemului, curentul continuu de sarcină, nivelul de scurtcircuit, cantitatea de alimentare, capacitatea transformatorului, aranjarea cablurilor, cerințele de protecție și necesar funcții de măsurare.
Pentru proiecte mai mari, gama poate conține diferite funcții de cabinet. Sosire, ieșire, PT, contorizare, autobuz secționalizatorul și configurațiile de izolare pot fi combinate în conformitate cu schema electrică cu o singură linie.
Această abordare ajută la prevenirea nepotrivirilor între aparatul de comutare și transformatoarele conectate, cablurile, dispozitivele de protecție, și sarcinile din aval.
Amenajarea finală a dulapului poate fi dezvoltată în funcție de arhitectura electrică a proiectului. Diferite un număr de circuite de intrare și de ieșire pot fi aranjate într-o linie coordonată de aparate de comutare.
Un sistem de distribuție tipic poate include un dulap de intrare conectat la sursa de alimentare din amonte, mai multe dulapuri de ieșire care alimentează transformatoare sau sarcini majore și dulapuri suplimentare PT sau de contorizare pentru tensiune măsurarea și monitorizarea energiei.
Acolo unde proiectul necesită două surse de alimentare sau secțiuni de magistrală divizate, pot fi și funcții de secționare a magistralei încorporate în linie.
Această metodă de configurare face ca echipamentul să fie potrivit atât pentru substații individuale, cât și pentru mai multe cabinete sisteme de distributie.
Înainte de livrare, tabloul de distribuție complet este supus inspecției ansamblului dulapului, conexiunilor circuitului primar, cablarea secundară, funcționarea mecanică și funcțiile electrice relevante.
Mecanismul retractabil, funcționarea întreruptorului, funcțiile de interblocare, aranjamentul de împământare și dulapul construcția sunt verificate în timpul procesului de inspecție a producției.
Usune poate furniza înregistrări relevante de inspecție și documentație de testare în conformitate cu cerințele proiectului, permițând clienții, contractorii EPC și inspectorii terți pentru a verifica echipamentul înainte de expediere.
Valoarea unui sistem de comutație de medie tensiune nu este limitată la valoarea electrică inițială. Pentru mari infrastructură și proiecte industriale, echipamentele trebuie să susțină și funcționarea organizată, planificată întreținere, managementul viitor al circuitelor și integrare stabilă cu rețeaua mai largă de distribuție a energiei.
Construcția compartimentată a panoului de comutație interioară KYN61-40.5 33kV VCB oferă un aranjament definit pentru echipamentele primare și secundare, în timp ce designul întreruptorului de circuit retractabil permite unității de comutare să fie mutat pentru inspecție și service.
Pentru instalațiile în care distribuția electrică este de așteptat să funcționeze pentru mulți ani, această combinație poate ajuta la creare un sistem de distribuție de medie tensiune mai ușor de gestionat și simplificarea planificării viitoare a întreținerii.
Specificațiile furnizate includ configurații de 3,6 kV, 7,2 kV, 12 kV, 24 kV și 36 kV. Tensiunea nominală reală ar trebui confirmat conform sistemului de alimentare al clientului.
Specificațiile furnizate enumeră o configurație nominală de 36 kV, care poate fi luată în considerare pentru sistemele de clasa 33 kV subiect la confirmarea cerințelor actuale ale sistemului, a nivelului de izolare și a standardelor aplicabile.
Este utilizat pentru recepția, distribuția, comutarea, protecția, măsurarea și controlul energiei de medie tensiune sisteme de alimentare AC trifazate interioare.
Configurațiile furnizate variază de la 630A la 3150A. Evaluarea corectă ar trebui selectată în funcție de maxim încărcare continuă și proiectare a proiectului.
Evaluările disponibile includ 25 kA, 31,5 kA, 40 kA și 50 kA, valoarea aplicabilă fiind determinată de defecțiunea calculată nivelul sistemului electric.
Da. Usune poate configura funcțiile de intrare, de ieșire, PT, de contorizare, de secționare a magistralei și de izolare în funcție de schema uniliniară a clientului și cerințele tehnice.
Usune operează conform sistemelor de management ISO 9001, ISO 14001 și ISO 45001. Produsele sunt concepute conform standardele IEC și GB aplicabile, cu certificare CE disponibilă pentru configurațiile aplicabile.
Da. Usune poate furniza specificații tehnice, rapoarte de testare, desene și alte documentații de proiect conform cerinţele clientului şi de inginerie.
Configurația standard este proiectată pentru instalare în interior. Condiții speciale precum altitudine mare, mare umiditatea sau condițiile de mediu neobișnuite trebuie confirmate înainte de a comanda.
