Aparatură Kyn28 6kv

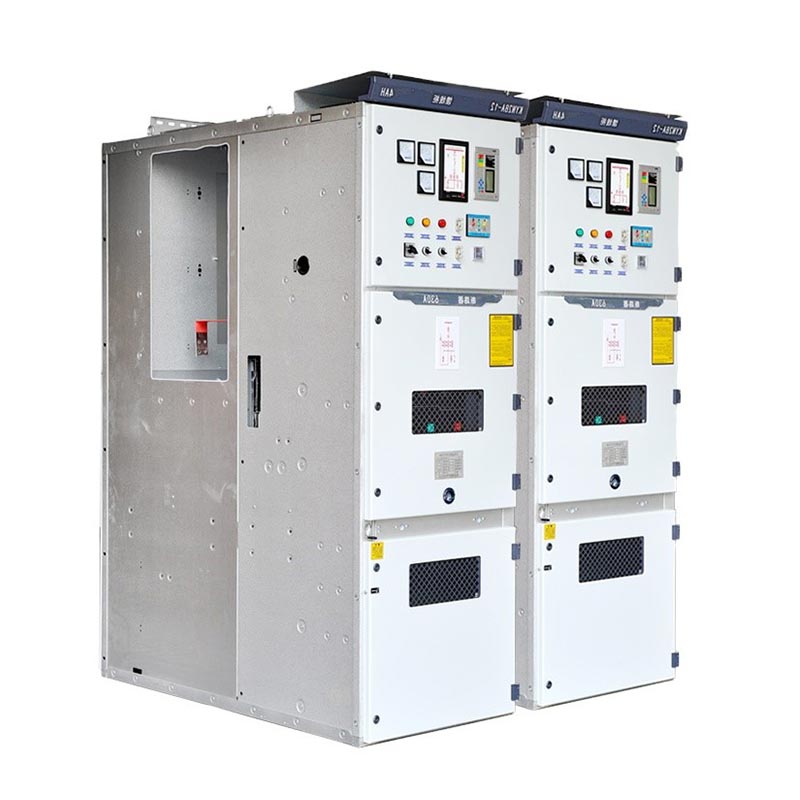

Aparatul de comutație Usune Kyn28 6kV este un aparat de comutație închis cu metal retractabil, blindat AC de interior, potrivit pentru 3,6kV~12kV niveluri de tensiune, sisteme de alimentare trifazate de 50/60 Hz AC și este un dispozitiv de control și protecție de bază în procesul de transport și distribuție. Dezvoltat și fabricat independent de Zhejiang Usune Electric, acesta produs integrează concepte avansate de design și procese de producție mature, echilibrând siguranța, fiabilitatea și caracterul practic. Îndeplinește nevoile de distribuție a puterii ale sistemelor segmentate cu o singură bară și o singură bară, realizând o scară largă aplicare în industria energetică, metalurgie, chimică și construcții, contribuind la siguranța și eficiența funcționarea sistemelor globale de energie cu performanță stabilă.

Aparatură de joasă tensiune

Aparataj de medie tensiune

Parametrii tehnici de bază

Design structural și caracteristici de bază

1. Design modular detașabil

Componenta centrală Kyn28 Switchgear 6kV, întrerupătorul de circuit în vid (compatibil cu VS1, VD4 etc.), este instalat pe un cărucior mobil. Pentru întreținerea de rutină, testarea sau înlocuirea, trebuie să fie doar căruciorul întrerupător scos pentru funcționare, fără a fi nevoie de deconectarea întregului cabinet, scurtând semnificativ timpul de întreținere și reducerea impactului întreruperilor de curent. Căruciorul este universal și poate fi înlocuit rapid, îmbunătățind sistemul eficienta in functionare si intretinere.

2. Structură compartimentată placată cu metal

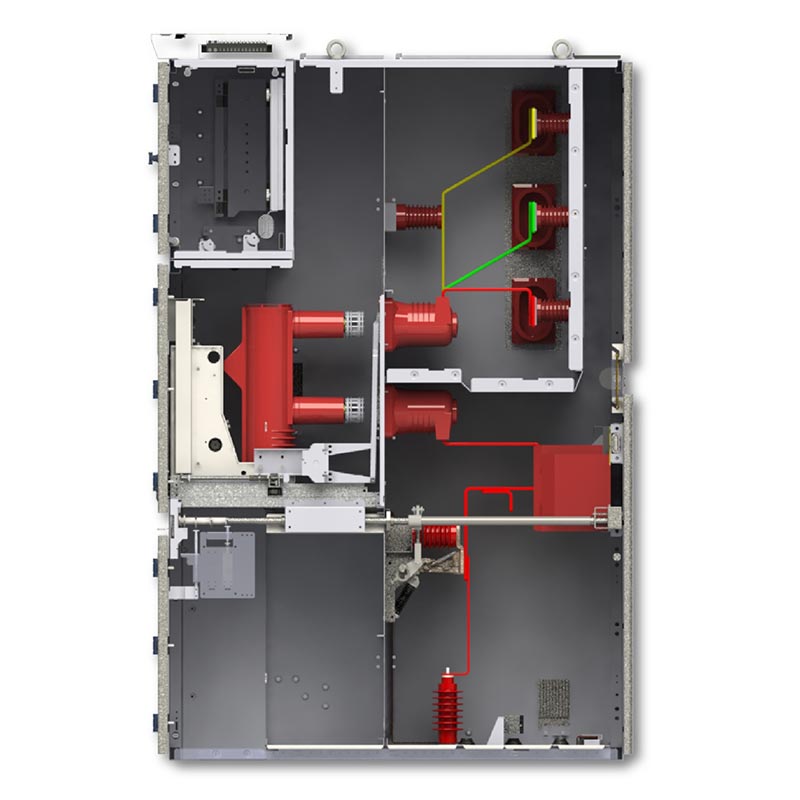

Dulapul Kyn28 Switchgear 6kV este împărțit în patru compartimente independente prin partiții metalice: o bară colectoare compartiment, un compartiment pentru întrerupătoare, un compartiment pentru cabluri și un compartiment pentru instrumente de joasă tensiune. Fiecare componentele sub tensiune ale compartimentului sunt complet izolate, prevenind eficient răspândirea fază la fază și defecțiuni de scurtcircuit fază-pământ, evitând defecțiunile în cascadă, reducând riscul de șoc electric în timpul întreținere și îmbunătățirea siguranței operaționale a echipamentelor.

3. Protecție cuprinzătoare de interblocare cu cinci prevenire

Echipat cu un sistem de blocare dual mecanic + electric cu cinci prevenire, eliminând funcționarea greșită la sursa:

- Previne deschiderea sau inchiderea accidentala a intrerupatoarelor;

- Impiedica impingerea/scoaterea caruciorului intreruptorului sub sarcina;

- Impiedica inchiderea intrerupatorului de impamantare in timp ce acesta este alimentat;

- Previne alimentările accidentale atunci când întrerupătorul de împământare este închis;

- Previne intrarea accidentală într-un compartiment alimentat.

4. Compact, eficient și ușor de extins

Dulapul are o structură compactă, economisind spațiu de instalare. Designul său modular permite o combinație flexibilă și extinderea tipurilor de dulapuri pentru a satisface nevoile de extindere ale sistemului de distribuție a energiei. Se adapteaza usor la diferite arhitecturi de sistem, cum ar fi sistemele cu o singură bară și o singură bară, care facilitează viitorul upgrade-uri și integrare a sistemului.

Condiții de mediu aplicabile

1. Temperatura ambiantă: -10℃ ~ +40℃

2. Altitudine: ≤1000m (sunt disponibile modele personalizate pentru zone de mare altitudine peste 1000m)

3. Umiditatea aerului: umiditatea relativă medie zilnică ≤95%, umiditatea relativă medie lunară ≤90% (fără condensare)

4. Mediul înconjurător: fără gaze corozive sau explozive, fără cantități mari de praf și nu sunt inflamabile sau explozive mass-media

Scenarii tipice de aplicare

1. Sisteme auxiliare pentru centrale electrice: utilizate pentru primirea, distribuirea și protejarea energiei centralei, asigurând o stabilitate alimentarea cu energie a echipamentelor auxiliare ale generatorului;

2. Distribuția de energie pentru întreprinderi industriale și miniere: potrivit pentru scenarii industriale cu sarcină mare, cum ar fi minerit, metalurgie și industriile chimice, satisfacând nevoile de control al sursei de alimentare și protecție la suprasarcină/scurtcircuit ale echipamente de mare putere;

3. Clădiri comerciale și înalte: utilizate în substațiile de mall-uri mari, clădiri de birouri, hoteluri etc., pentru a realiza distribuția sigură și gestionarea rafinată a energiei clădirii;

4. Substații publice: Ca echipament central de distribuție a energiei de medie tensiune în substații urbane și industriale, asigurarea funcționării stabile a rețelei electrice regionale.

Caz de aplicație din lumea reală

Studiu de caz: Proiect de distribuție a energiei pentru o linie de producție de laminoare a unui grup mare de oțel din provincia Jiangsu

Contextul proiectului: Aparatul de comutare existent în atelierul de laminoare al grupului de oțel era învechit și frecvent funcționare defectuoasă, care afectează funcționarea continuă a liniei de producție. Tensiune medie de înaltă fiabilitate a fost necesar un aparat de comutare pentru înlocuire.

Soluție: Au fost selectate 28 de unități de comutație Usune KYN28-6KV, compatibile cu un sistem de distribuție a energiei de 10 kV, cu un curent nominal de 1600A și un curent de scurtă durată de 31,5kA (4s), configurat cu circuit de vid VS1 întrerupătoare.

Rezultate de implementare: În cei trei ani de la punerea în funcțiune, echipamentul a funcționat fără defecțiuni. The Sistemul de interblocare cu cinci straturi previne eficient funcționarea greșită, iar structura compartimentată evită răspândirea defectelor. Stabilitatea alimentării cu energie a liniei de producție a laminoarelor sa îmbunătățit cu 99,9%, reducându-se pierderi anuale în timpul nefuncționării cu peste 5 milioane de yuani, câștigând laude mari din partea clientului.

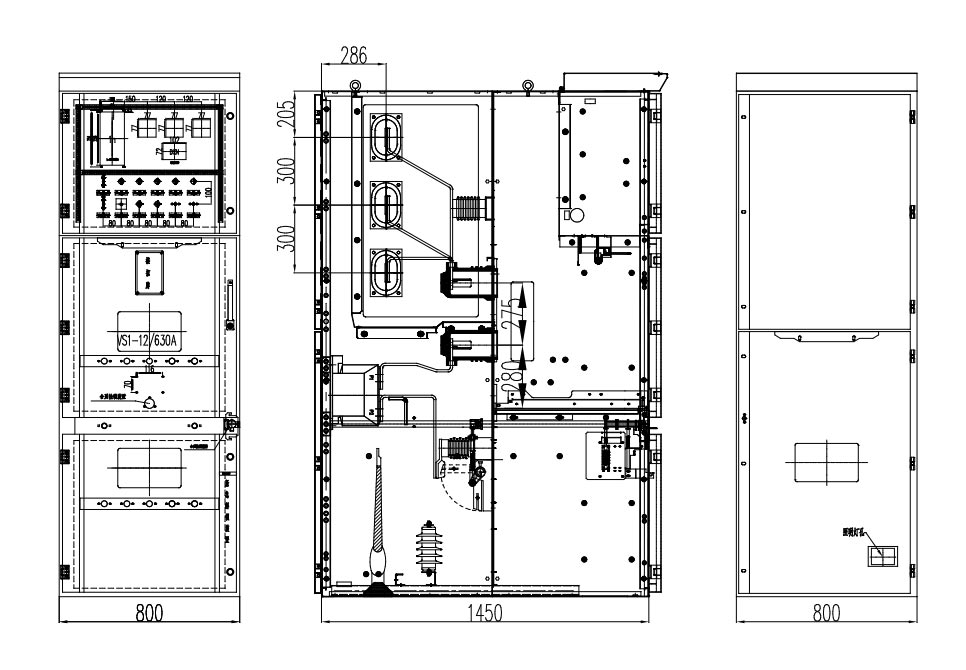

Dimensiunea exterioară

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Întrebări frecvente

Î1: Care sunt avantajele de bază ale comutatorului Kyn28 6kV în comparație cu aparatele de comutare fixe tradiționale?

R: În comparație cu aparatele de comutare fixe tradiționale, cel mai mare avantaj al Usune KYN28-6KV este designul său detașabil. Căruciorul întrerupător poate fi mutat independent, eliminând necesitatea de a opri întregul cabinet în timpul întreținere, reducând semnificativ impactul întreruperilor de curent. Simultan, sa compartimentat cu blindaj metalic structura și sistemul cuprinzător de interblocare cu cinci probe oferă o siguranță sporită. Designul modular facilitează extinderea și integrarea sistemului, adaptându-se la nevoile complexe de distribuție a energiei și rezultând în general mai scăzute costurile de întreținere pe ciclul de viață.

Î2: Acest aparat de comutare poate fi adaptat la altitudini mari sau medii speciale? Care este ciclul de personalizare?

A: Da. Pentru medii de mare altitudine >1000 m, Usune va optimiza designul izolației și selecția componentelor. Pentru medii speciale, cum ar fi medii corozive, cu umiditate ridicată și praf, soluții personalizate precum Pot fi furnizate acoperiri anticorozive, etanșare îmbunătățită și bariere rezistente la praf. Ciclul de producție pentru standard produse personalizate este de aproximativ 15-20 de zile, în funcție de complexitatea personalizării și cantitatea comenzii.

Î3: În calitate de producător, ce servicii post-vânzare și de asistență tehnică oferă Usune?

R: În calitate de fabrică sursă, Usune oferă servicii complete pentru ciclul de viață: prevânzarea include proiectarea soluției, parametrul selecție și consultanță tehnică; urmărirea vânzărilor include urmărirea progresului producției și testarea în fabrică cooperare; post-vânzarea include instalarea și punerea în funcțiune gratuite, instruirea operatorului, garanția echipamentului de 1 an, Servicii de furnizare și întreținere de piese de schimb pe viață și răspuns global 24 de ore pe zi la nevoile tehnice de asigurat funcționarea stabilă a echipamentului.
