Aparatură Kyn28 20kv

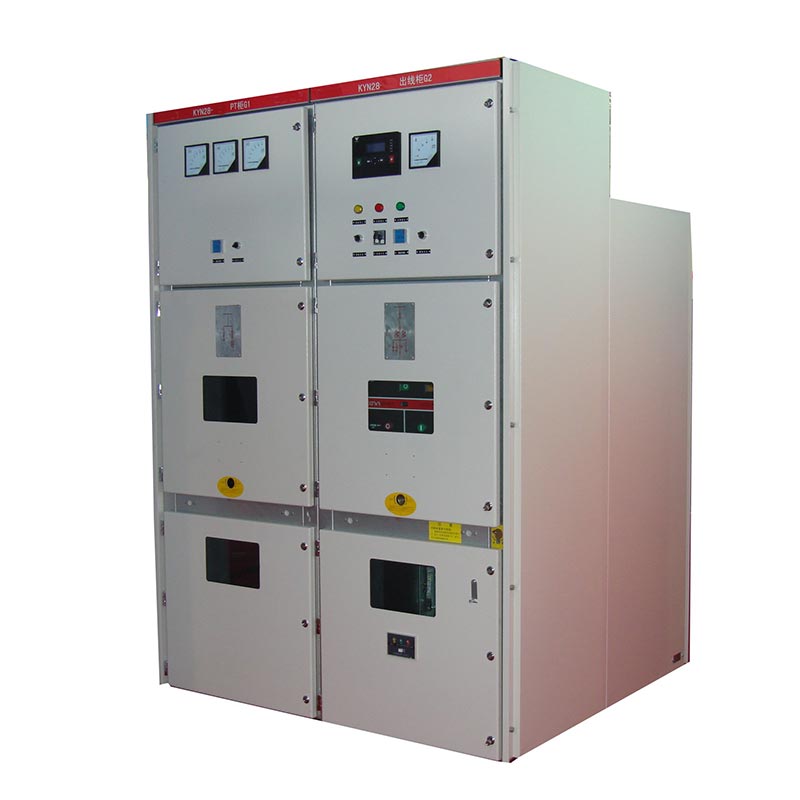

Usune Kyn28 Switchgear 20kV este un switchgear interior trifazat AC cu carcasă metalică, utilizat în principal la putere de 24kV sisteme, care permit recepția, distribuția, controlul, protecția și monitorizarea energiei electrice.

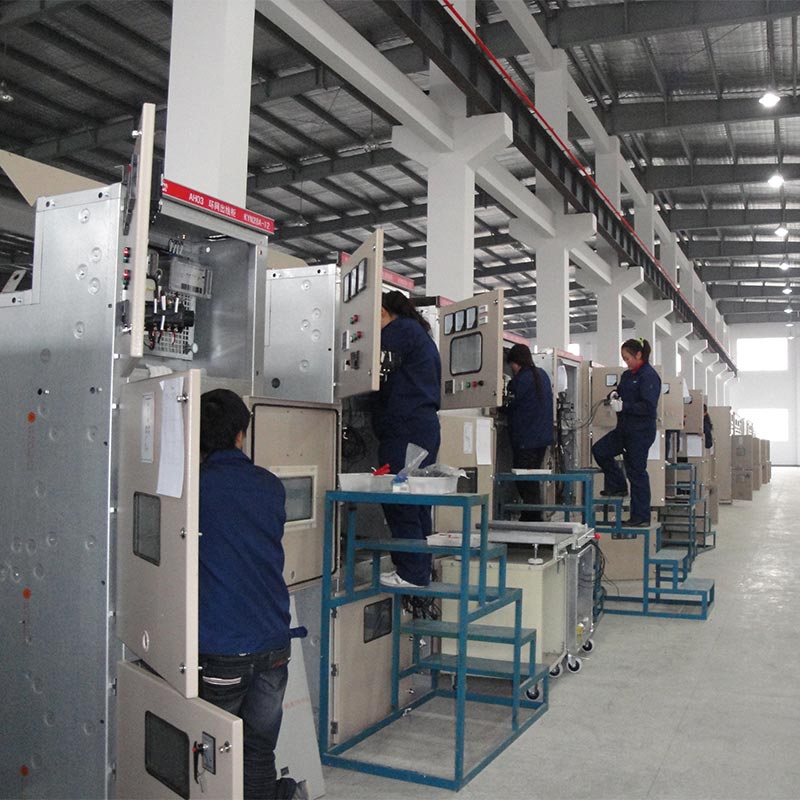

Produsul folosește izolație cu aer + izolație termocontractabilă/acoperire epoxidice, cu grad de protecție IP4X (cabinet). Structura sa compactă și nivelul ridicat de izolare îl fac potrivit pentru diverse scenarii de distribuție a energiei în interior. Ca a soluție de distribuție a energiei de medie tensiune fabricată de un producător chinez profesionist, acest produs, cu sale performanță stabilă și design standardizat, a devenit o alegere de încredere pentru furnizori de înaltă calitate pentru clienții din întreaga lume. Toată producția de bază este finalizată în propria noastră fabrică.

Aparatură de joasă tensiune

Aparataj de medie tensiune

Principalii parametri tehnici

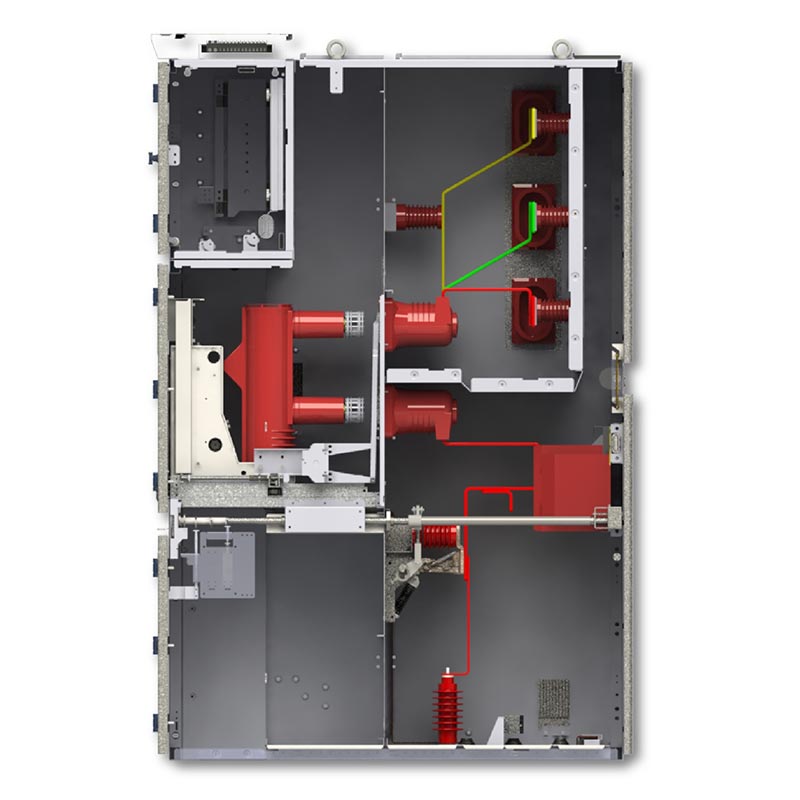

Structura compartimentului dulapului

1. Compartimentul întreruptoarelor de circuit: Instalează cărucioare de întrerupător de circuit în vid de tip VS1/ZN63/VD4.
2. Compartiment pentru bare colectoare: Aranjează barele colectoare principale, barele colectoare de ramificație și izolatoarele.
3. Compartiment pentru cabluri: Echipat cu CT, PT, întrerupătoare de împământare, terminale de cablu etc.
4. Compartimentul instrumentelor de control: Instalează relee, dispozitive de protecție, instrumente și circuite secundare.
5. Canal de reducere a presiunii: Echipat cu un dispozitiv de reducere a arcului în partea de sus pentru a îmbunătăți siguranța operațională.

Caracteristicile de bază ale produsului

1. Structură de izolare integrală din metal pentru a preveni propagarea defecțiunilor și interferența reciprocă.
2. Interblocare mecanică completă cu cinci probe pentru a preveni deschiderea, închiderea sau intrarea accidentală în compartimente.
3. Cărucior detașabil montat în centru, permițând operarea și întreținerea din față, facilitând reparațiile.
4. Kyn28 Switchgear 20kV are un nivel ridicat de izolație, rezistență puternică la defecțiuni, structură compactă și este potrivit pentru diverse scheme de distribuție a energiei.
5. Îndeplinește standardele internaționale și naționale, cu o calitate stabilă și de încredere.

Caz de aplicație din lumea reală

Un proiect de stație de distribuție a energiei electrice într-un parc industrial. Un parc industrial provincial cheie include mai multe clădiri de fabrici, clădiri de birouri și instalații electrice de sprijin, care necesită o fiabilitate extrem de ridicată și siguranta in alimentarea cu energie electrica. Proiectul a selectat 16 unități Usune Kyn28 Switchgear 20kV, cu un curent nominal de 1250A și un curent de rupere în scurtcircuit de 31,5 kA.

De peste doi ani de la punere în funcțiune, echipamentul a funcționat stabil, eliminând rapid defecțiunile de scurtcircuit fără incidente de siguranță. Structura de întreținere montată în față reduce semnificativ dificultatea de întreținere și timpul de nefuncționare, câștigând laude din partea departamentului de operațiuni și întreținere al parcului.

Dimensiunea externă a produsului

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Întrebări frecvente

Î1: Ce niveluri de tensiune sunt aplicabile aparatului de comutare KYN28-24?

A1: Acest produs are o tensiune nominală de 24 kV și este compatibil cu sistemele de alimentare AC trifazate de 50/60 Hz care acoperă Nivele 3,6~12kV și 24kV.

Î2: Ce tip de întrerupător de circuit în vid ar trebui utilizat cu aparatul de comutare?

A2: Configurația standard include un cărucior de întrerupător în vid de tip VS1 (ZN63) și este, de asemenea, compatibil cu întrerupătoarele standard din industrie, cum ar fi VD4, care oferă o interschimbabilitate puternică.

Î3: Este aparatul de comutare Kyn28 20kV potrivit pentru aplicații cu sarcini grele, cum ar fi întreprinderile industriale și miniere și centre de date?

A3: Da. Produsul are un curent nominal maxim de 3150A și un curent de rupere în scurtcircuit de 31,5kA, care demonstrează o capacitate puternică de rezistență și satisface nevoile de distribuție a puterii sarcinilor critice în industrie și întreprinderi miniere, centre de date, clădiri înalte și alte aplicații similare.
