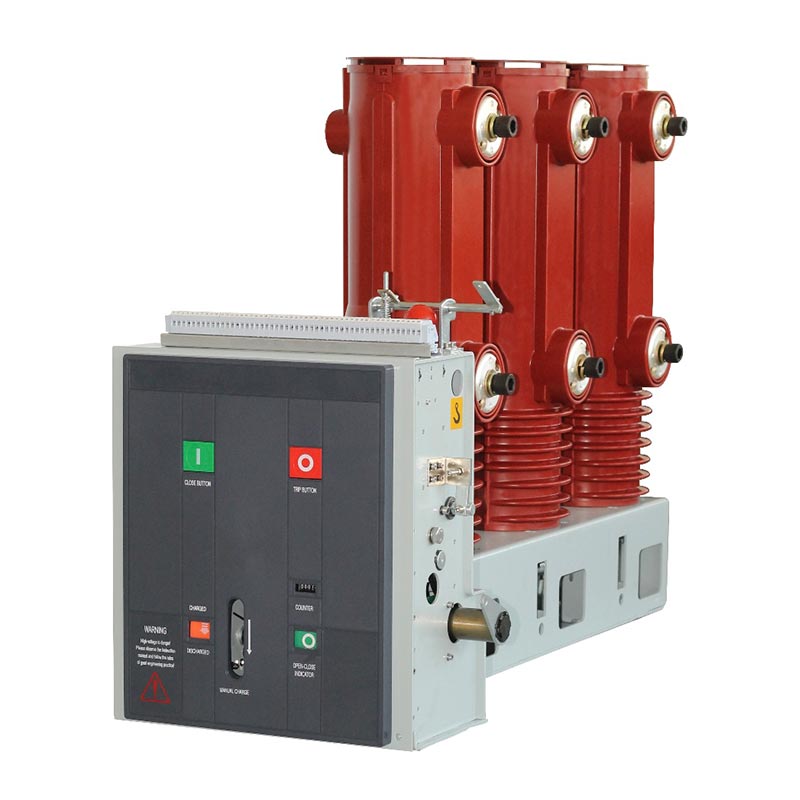

Întrerupătorul de circuit de vid Usune 33kv pentru interior Vcb este un produs de nouă generație proiectat pe baza unui aparat de comutare avansat. Concepte de cercetare și dezvoltare și nevoile reale ale pieței globale de distribuție a energiei electrice. Este potrivit pentru AC trifazat Sisteme de distribuție a energiei interioare de 50 Hz cu o tensiune nominală de 40,5 kV (nivel de funcționare 33 kV), nucleu de întreprindere funcții precum comutarea normală a sarcinii, întreruperea curentului de defect, protecția la suprasarcină a sistemului și echipamentul izolare de siguranță.
Produsul abandonează structurile complexe și redundante, adoptând un cadru integrat și un aspect modular, optimizat pentru instalarea fixă cu montare laterală în tablouri de înaltă tensiune. Oferă avantaje semnificative în spațiul dulapului adaptare, stabilitate structurală generală și exploatare și întreținere ulterioară. În comparație cu interiorul convențional întrerupătoare de circuit în vid, este mai adaptabil la condițiile frecvente de funcționare, are o durată de viață mecanică mai lungă și consecvență de funcționare mai stabilă, îndeplinind pe deplin cerințele de funcționare continuă și fiabilă ale criticilor legături de alimentare.
Dezvoltat special pentru a aborda punctele dureroase ale aplicațiilor practice în aparatele de comutare interioare de 33 kV/40,5 kV, acesta adoptă logica profesională de proiectare a comutatorului. Caracteristicile sale mecanice de ieșire se potrivesc perfect cu cerințele operaționale ale întreruptorului în vid. Toate configurațiile structurale și de performanță sunt concepute pentru instalații fixe interioare, operațiuni frecvente, substații și scenarii de distribuție a energiei industriale. The tehnologia este matură și extrem de practică pentru aplicații de inginerie.
Întrerupătorul de circuit de vid de interior Vcb de 33 kV utilizează un mecanism de acţionare cu arc modular matur. Transmiterea lui structura este simplă și fiabilă, fără legături de transmisie complexe sau ușor deteriorate. Verificat în numeroase distribuția de energie industrială, modernizarea substațiilor și proiectele de alimentare cu energie minieră, demonstrează excelent performanță în precizia de închidere și deschidere, durata de viață mecanică și capabilități anti-interferențe.
Bobina de funcționare, motorul de stocare a energiei și logica de funcționare sunt toate proiectate în funcție de parametrii nominali. The Gama de adaptare la tensiune este clară, iar logica de conectare a comutatorului auxiliar este fiabilă. Se inchide produsul, operațiunile de deschidere și stocare a energiei sunt standardizate, cu dimensiuni complete, interfețe și cablare configuratii. Poate fi asortat direct cu aparatele de comutare interioare standard de 33 kV, oferind o compatibilitate puternică și înlocuire ridicată.
Echipat cu două moduri de stocare a energiei electrice/manuale, indicatorul de stare și comutatorul auxiliar sunt sincronizate. Un design hidraulic de absorbție a tamponului este utilizat în etapele ulterioare ale declanșării, reducând eficient uzura la impact și îmbunătățirea siguranței operaționale. Oferă feedback clar privind stocarea energiei și starea de deschidere/închidere, evitând riscul de funcționare greșită și asigurarea completă a siguranței în funcționarea și întreținerea la fața locului.

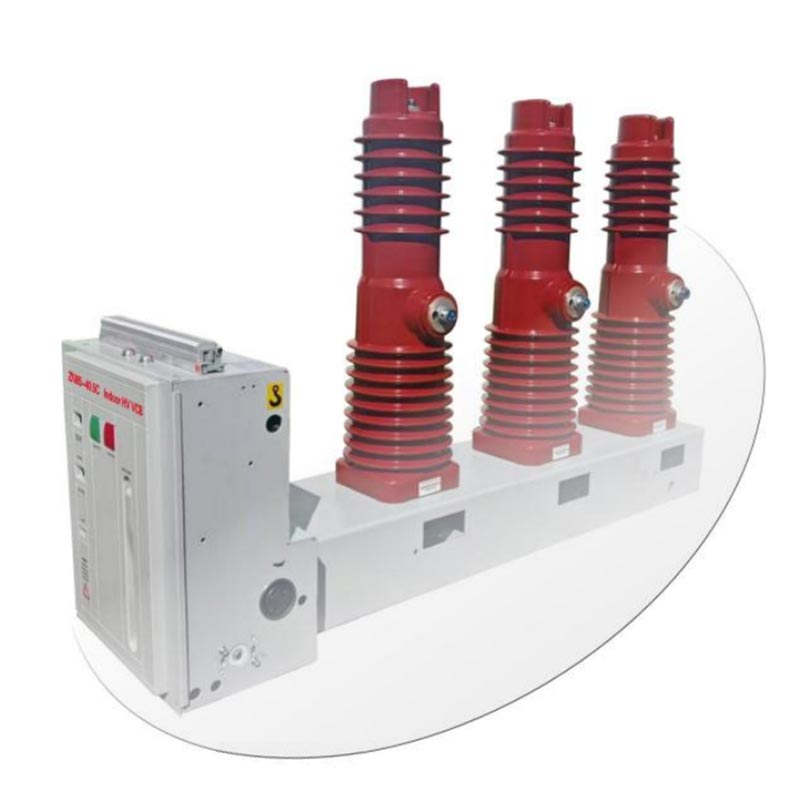

Miezul disjunctorului de vacuum Vcb de interior Usune ZN85C-40.5 33kV utilizează un arc modular dedicat de funcționare mecanism, care este instalat în întregime în interiorul cadrului echipamentului și este o componentă de bază indispensabilă a structura generală a întrerupătorului. Acest mecanism este proiectat special pentru 40,5 kV de interior montat pe lateral fix modele, cu o structură de transmisie foarte simplificată și o distribuție mai rațională a forțelor.
Cea mai importantă caracteristică structurală este adaptarea sa perfectă la dispunerea verticală a întreruptorului, permițând asamblarea foarte integrată cu circuitul principal și sistemul de poli. Curba forței de ieșire a mecanismului se potrivește perfect cu cerințele operaționale ale întreruptorului cu vid, evitând probleme precum funcționarea nepotrivită viteze, presiune de contact instabilă și durată de viață mecanică scurtă cauzată de mecanismele convenționale. Este deosebit de potrivit pentru caracteristicile mecanice și condițiile de funcționare ale circuitului de vid interior de 40,5 kV întrerupătoare.
Puterea de închidere a întreruptorului este asigurată în întregime de acumularea de energie a arcului de închidere, susținând atât modurile de acționare cu motor electric și mâner manual. Chiar și în timpul întreruperilor de curent sau întreținere, asigură normalitatea stocarea energiei și închiderea de rezervă.
În modul de stocare a energiei electrice, motorul de stocare a energiei fixat pe placa laterală a mecanismului antrenează angrenajul sistem de transmisie. În modul de stocare manuală a energiei, operatorul trage un mâner dedicat pentru stocarea energiei, rotindu-se arborele angrenajului și ansamblul angrenajului. Prin ambreiajul de rulare, arborele de stocare a energiei se rotește sincron, întinderea arcului de închidere pentru a completa stocarea energiei.
La atingerea stocării maxime a energiei, clichetul de stocare a energiei blochează în siguranță cilindrul cu came și ambreiajul de rulare. se decuplează automat. Simultan, placa de conectare conduce indicatorul de stocare a energiei să se răstoarne, afișează indicatorul „energie stocată”, iar întrerupătorul auxiliar se întrerupe pentru a întrerupe alimentarea motorului. La asta punct, întrerupătorul intră în starea de închidere gata, cu o stare clară și fiabilă.
Închiderea poate fi realizată prin apăsarea manuală a butonului de închidere sau controlând de la distanță electromagnetul de închidere. La declanșare, mecanismul de stocare a energiei eliberează rapid blocarea clichetului, iar arcul de închidere pre-stocat se contractă, determinând mișcarea sincronă a camei, a arborelui de stocare a energiei și a ambreiajului de rulare.
Cam antrenează în continuare mecanismul de legătură, împingând tija de tracțiune izolată și mișcând contactul spre închidere poziție, comprimând arcul discului de contact și stabilind presiunea de contact stabilă necesară pentru nominal conducerea curentului. După închidere, clichetul de închidere blochează rola mecanismului, menținând poziția închis; cel indicatorul de stocare a energiei și comutatorul auxiliar se resetează automat, conectând circuitul motorului. Cu un extern sursa de alimentare, acesta intră imediat în starea de re-rezervare a energiei, indicatorul de închidere/deschidere comută pe starea „închisă”, iar întrerupătoarele principale și auxiliare completează comutarea sincronă.
Declanșarea poate fi declanșată în trei moduri: manual prin butonul de declanșare, printr-o unitate de declanșare electrică externă sau printr-un declanșator la supracurent. La declanșare, zăvoarele de închidere se deblochează, eliberând starea de blocare între mecanismul și rolele.
Sub acțiunea combinată a arcului de contact și a arcului de declanșare, contactele mobile și staționare din interior camera de întrerupere în vid a stâlpului fix se separă rapid și fiabil, obținând curent de defect sau sarcină întrerupere curentă. În etapele ulterioare ale acțiunii de declanșare, tamponul hidraulic încorporat absoarbe reziduurile energia de impact, limitând poziția finală de declanșare, reducând zgomotul de impact mecanic și uzura și extinderea durata de viata mecanica totala a echipamentului.
Metoda de instalare și dimensiuni
Usune ZN85C-40.5 adoptă o structură de instalare fixă montată lateral, proiectată special pentru interior standard aparate de comutare de înaltă tensiune. Dispune de compatibilitate ridicată cu cabinetul, asamblare convenabilă, punere în funcțiune și ulterioare întreținere și acceptă trei metode principale de instalare a cablajului:
- Tip cablu de ieșire pe partea dreaptă
- Tip cablu de intrare de sus
- Tip instalatie incastrata
Dimensiunile generale respectă cu strictețe specificațiile generale de potrivire a unității (a se vedea Figura 1 pentru detalii distanța orificiilor de montare, lungimea totală, lățimea, înălțimea și dimensiunile conexiunii barelor colectoare), permițând standardizarea înlocuirea și potrivirea unificată a cabinetului, reducând costurile de proiectare, modificare și instalare ale clienților.
A: Da. Tensiunea nominală de proiectare a produsului este de 40,5 kV, îndeplinind pe deplin cerințele convenționale de funcționare în interior a sistemelor de alimentare de 33 kV. Are suficiente limite de izolație și capacitate de rupere și poate fi sigur și stabil aplicat proiectelor de aparate de comutare interioare de 33 kV în întreprinderi industriale și miniere, centrale electrice și mici și substații de dimensiuni medii.
R: Acest întrerupător de circuit de vid de interior Vcb de 33 kV este echipat cu un mâner manual dedicat pentru stocarea energiei. Când cel alimentarea externă este întreruptă sau motorul se defectează, operatorul poate finaliza manual închiderea și energia funcționarea de stocare prin mânerul de stocare a energiei, realizând funcționarea normală de închidere și îmbunătățindu-se semnificativ capacitatea de funcționare de urgență a echipamentului în condiții de întrerupere și întreținere.
R: Acest model fix montat lateral are o rigiditate structurală mai puternică și un spațiu radial de instalare mai mic, ceea ce îl face mai ușor de asortat cu aparate de comutare compacte. De asemenea, oferă o stabilitate mai mare în condiții de operare și vibrații frecvente conditii. Instalarea, fixarea și întreținerea ulterioară sunt mai simple, făcându-l mai potrivit pentru industria utilizatori, proiecte de modernizare și scenarii de înlocuire necomplet de tip sertar cu cerințe ridicate pentru fixe și funcționare fiabilă.
