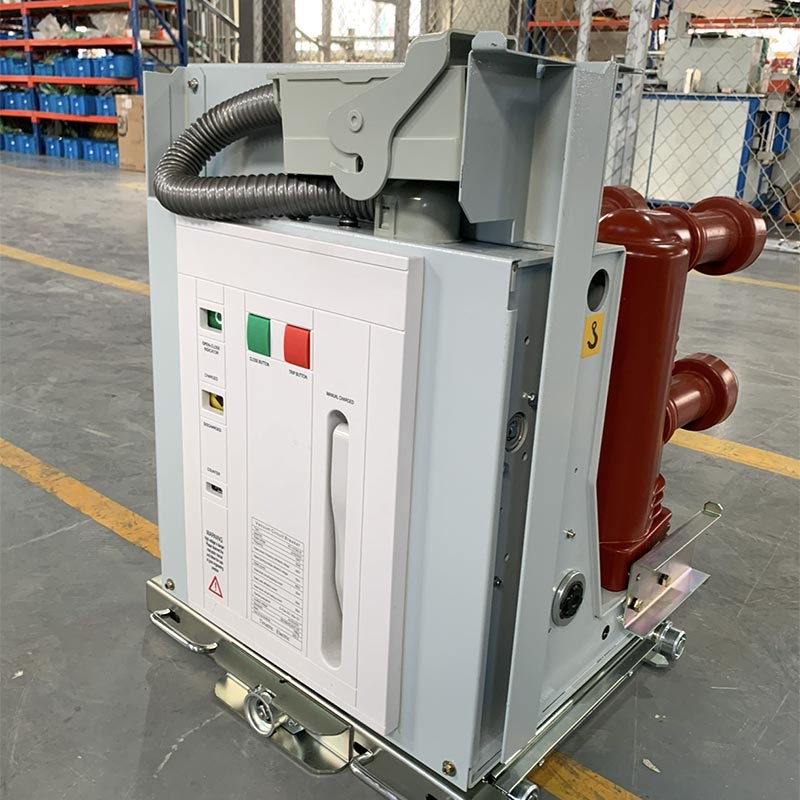

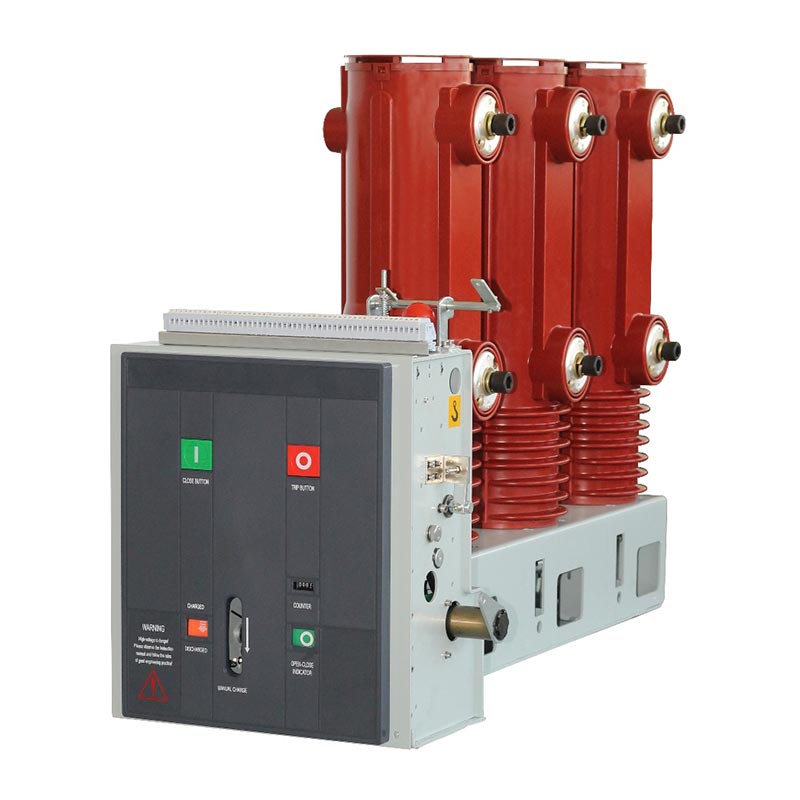

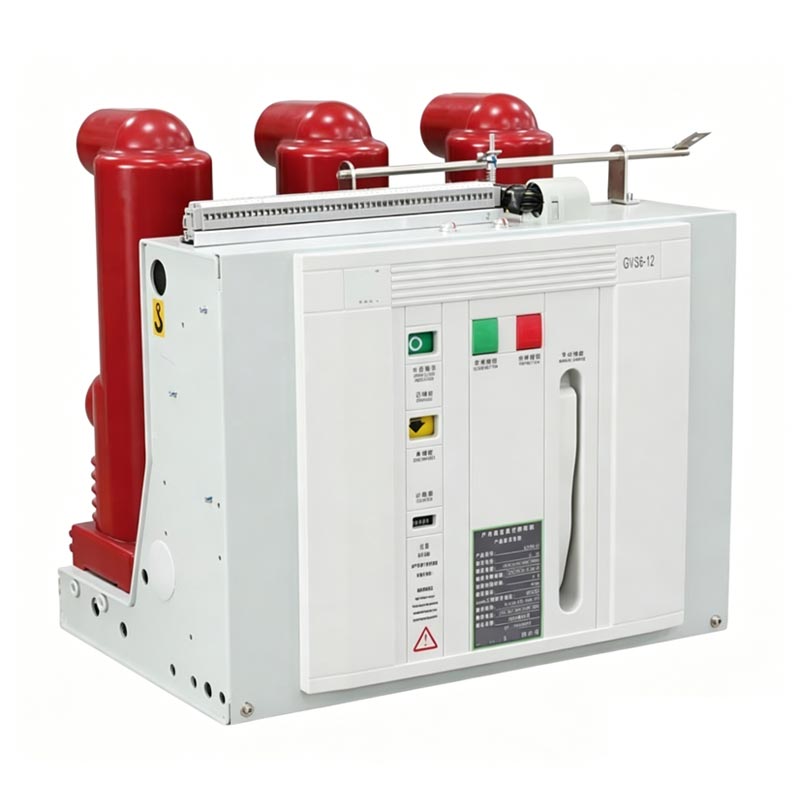

Întreruptoarele electrice cu vid Usune VS-12 (VEP-12) seria 12 11kv pentru interior Vcb sunt de înaltă performanță pentru interior de înaltă tensiune. aparatura de comutare care integrează funcții de control și protecție, utilizate în principal în puterea interioară de medie tensiune de 12/11 kV sisteme de distributie. Ca producător specializat în cercetare, dezvoltare și producție de înaltă tensiune echipamente electrice, Usune are o fabrică standardizată în China, care integrează cercetare și dezvoltare, producție, testare și serviciu post-vânzare pentru a se asigura că fiecare produs îndeplinește standardele industriei interne și internaționale. Produsul oferă atât opțiuni de instalare fixă, cât și de tip sertar, permițând integrarea flexibilă cu diferite aparate de comutare satisface nevoile de instalare ale diferitelor scenarii, cum ar fi ateliere industriale, camere de distribuție a energiei și clădiri comerciale.
Avantajul de bază al întrerupătorului de circuit de vid Vcb de interior de 12 11 kv constă în adoptarea celei de-a treia generații. tehnologia de izolație solid-capsulated, o descoperire semnificativă în evoluția întrerupătorului în vid tehnologie de izolare. De la izolația cu aer de prima generație și izolația compozită de a doua generație până la cea de astăzi a treia generație de izolație solidă încapsulată, Usune a optimizat continuu structura izolației, rezolvând punctele dureroase ale produselor tradiționale fiind susceptibile la influențele mediului și au o stabilitate slabă, conducând astfel modernizarea tehnologică a întrerupătoarelor cu vid în industrie.
Izolarea stâlpilor întrerupătoarelor cu vid a suferit trei generații de îmbunătățiri tehnologice. The Usune Seria VS-12 (VEP-12) adoptă cea mai avansată tehnologie de izolație solidă încapsulată de a treia generație, realizând un salt calitativ:
Piesele sub tensiune sunt complet expuse la aer. Nivelul de izolare este foarte afectat de factorii de mediu precum precum umiditatea, praful, impactul transportului și animalele mici, rezultând o stabilitate slabă și o rată mare de eșec.
Camera de stingere a arcului este protejată de o bucșă din rășină epoxidică, dar părțile sub tensiune de înaltă tensiune nu sunt complet etanșat și sunt încă afectați de factori externi, cum ar fi praful, umiditatea și insectele, nereușind să reușească rezolva în mod fundamental problema adaptabilității mediului.
Prin tehnologia APG, camera de stingere a arcului și terminalele de ieșire superioare și inferioare sunt încapsulate cu rasina epoxidica. Acest lucru nu numai că reduce volumul camerei de stingere a arcului, ci și izolează complet echipamente din influența mediului extern (praf, umiditate etc.), îmbunătățind semnificativ vremea rezistență și stabilitate operațională. Rășina epoxidică servește și ca izolație primară și suport mecanic, cu câmp electric superioară și distribuție a tensiunilor în comparație cu diferite partiții de izolație cu formă neregulată structuri, asigurând funcționarea stabilă pe termen lung a echipamentelor.
Utilizând tehnologia de izolație solidă încapsulată de a treia generație, nu este afectată de mediul extern, are o fiabilitate ridicată a izolației și evită eficient defecțiunile de izolație cauzate de factorii de mediu.
Durată de viață mecanică lungă (până la 20.000 de cicluri, 10.000 de cicluri pentru o evaluare de 50 KA), curent de rupere de scurtcircuit de înaltă calificare (20-40KA), viteză rapidă de deschidere și închidere, permițând izolarea rapidă a defecțiunilor și protejând funcționarea în siguranță a sistem de alimentare.

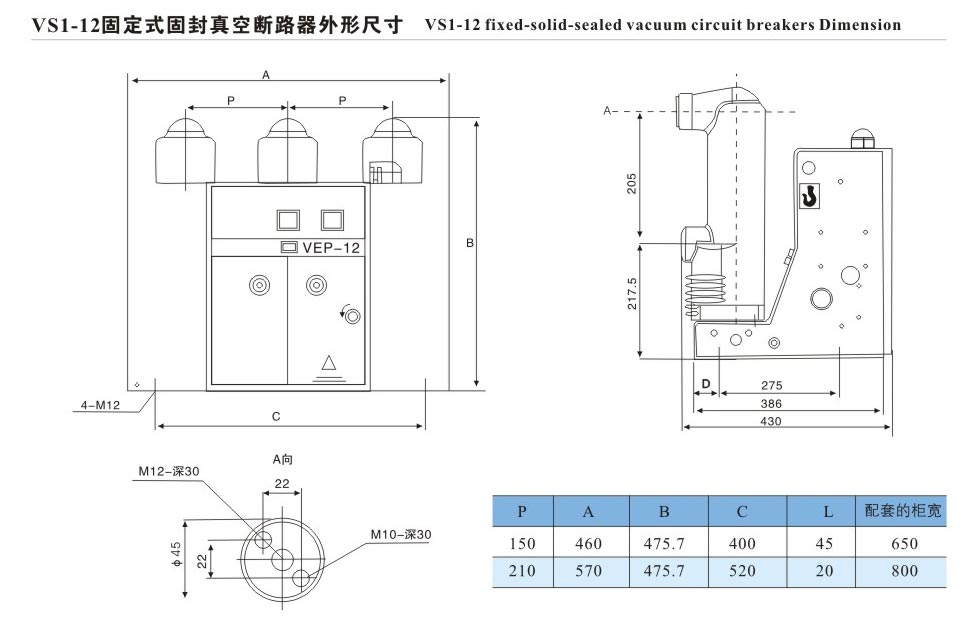

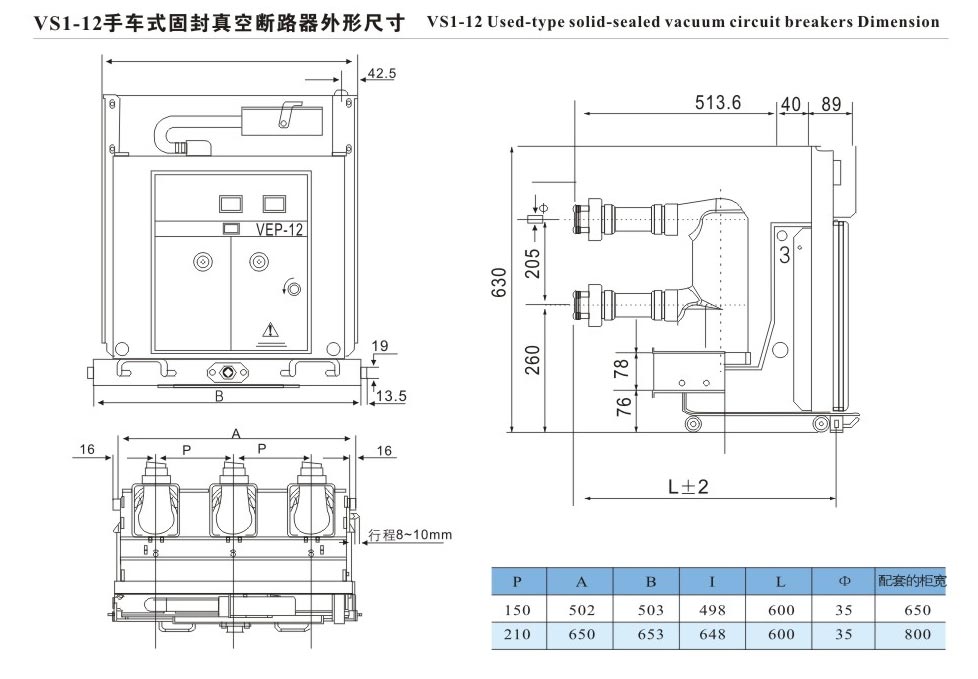

Tehnologia de încapsulare solidă reduce dimensiunea produsului; sunt disponibile opțiuni fixe și de tip sertar, permițând integrare flexibilă cu diverse aparate de distribuție și adaptabilitate la spațiu limitat de instalare în distribuția interioară camere.
Structura de încapsulare solidă previne coroziunea externă a părților sub tensiune, reducând frecvența de întreținere și realizarea unei operațiuni primare fără întreținere, economisind semnificativ costurile de întreținere ulterioare ale utilizatorilor.
În calitate de producător profesionist, Usune a stabilit un sistem cuprinzător de inspecție a calității în limba chineză fabrica. Fiecare produs este supus unor teste riguroase de performanță înainte de a părăsi fabrica pentru a se asigura că parametrii respectă standardele și calitatea este de încredere.
Întrerupătorul de circuit în vid pentru interior Vcb din seria 12 11kv Usune VS-12 (VEP-12) se mândrește cu parametri tehnici excelenți, îndeplinind pe deplin cerințele sistemelor de distribuție a energiei de medie tensiune 12/11kV. Specificațiile cheie sunt afișate în tabelul de mai jos (parametrii se aplică camerelor de stingere a arcului de producție internă):
| Nr. de serie | Nume | Unitate | Parametru |
| 1 | Tensiune nominală | kV | 12 |
| 2 | Nivel de izolare nominal | - | 1 min. Tensiune de rezistență la frecvența de putere: 42kV; Tensiune nominală de rezistență la impuls fulger: 75kV |
| 3 | Frecvența nominală | HZ | 50 |
| 4 | Curent nominal | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Curent nominal de rupere de scurtcircuit | KA | 20, 25, 31,5, 40 |
| 6 | Curent nominal de rezistență de scurtă durată | - | 20, 25, 31,5, 40 |
| 7 | Durata nominală a scurtcircuitului | S | 4 |
| 8 | Curent nominal de vârf de rezistență | KA | 50, 63, 80, 100 |
| 9 | Curent nominal de scurtcircuit și de întrerupere | - | 50, 63, 80, 100 |
| 10 | Tensiune de rezistență la frecvența puterii circuitului secundar (1 min.) | V | 2000 |
| 11 | Curent nominal de rupere a bateriei de condensatoare simple/back-to-back | A | 630/400 (800/400 pentru 40KA) |
| 12 | Curent nominal de producere a băncii de condensatoare | A | 12.5 |
| 13 | Ora de deschidere | Domnișoară | 20-50 |
| 14 | Ora de închidere | Domnișoară | 35-70 |
| 15 | Viața mecanică | Times | 20000 (de 10000 de ori pentru 50KA) |
| 16 | Timp de întrerupere curent nominal | Times | 20000 (de 10000 de ori pentru 50KA) |
| 17 | Timpi de întrerupere a curentului de scurtă durată | Times | 50 (de 30 de ori pentru 40KA, de 20 de ori pentru 50KA) |
| 18 | Grosimea de uzură cumulativă admisă a contactelor în mișcare și statice | mm | 3 |
| 19 | Tensiune nominală de operare de închidere și deschidere | V | AC110/220, DC110/220 |
| 20 | Tensiunea nominală a motorului de stocare a energiei | V | AC110/220, DC110/220 |
| 21 | Puterea nominală a motorului de stocare a energiei | W | 70 (80 pentru 40KA, 50KA) |
| 22 | Timp de stocare a energiei | S | ≤10 |
| 23 | Distanta de contact | mm | 11±1 |
| 24 | Peste călătorie | mm | 3,5±0,5 |
| 25 | Contact Closing Bounce Time | Domnișoară | ≤2 |
| 26 | Sincronism trifazat de deschidere și închidere | Domnișoară | ≤2 (≤3 pentru 40KA, 50KA) |
| 27 | Viteza medie de deschidere | Domnișoară | 0,9-1,2 |
| 28 | Viteza medie de închidere | Domnișoară | 0,5-0,8 |
| 29 | Rezistența circuitului conductiv principal | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Presiunea de contact de închidere | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31,5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Secvență de operare nominală | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (pentru 50KA) |
Pentru a verifica fiabilitatea și aplicabilitatea circuitului de vid interior Vcb din seria 12 Usune VS-12 (VEP-12) 11kv Breaker, acest produs a fost aplicat cu succes într-un proiect de renovare a distribuției de energie electrică într-o substanță chimică mare parc industrial din estul Chinei (un proiect cheie local de modernizare industrială). Parcul are condiții complexe de funcționare, umiditate ridicată, niveluri ridicate de praf și schimbări frecvente ale sarcinii de putere. Întreruptoare de circuit existente frecvent a suferit defecțiuni de izolație din cauza factorilor de mediu, afectând producția normală din parc.
După o investigație aprofundată și o comparație, parcul a ales Usune ca furnizor desemnat, adoptând 36 Usune VCB-uri fixe de interior din seria VS-12 (VEP-12), toate fabricate de Usune în fabrica sa din China. Acest produs folosește tehnologie de izolație solidă de a treia generație, rezistând eficient la efectele umidității ridicate și praf în parcul industrial. Curentul nominal de întrerupere a scurtcircuitului de 31,5 kA îndeplinește pe deplin protecția puterii nevoile de echipamente de mare putere din parc.
De la punerea sa în funcțiune oficială în octombrie 2024, 36 de unități VCB au funcționat stabil timp de peste șase luni fără niciun defecțiuni de izolație sau de funcționare, realizând o rată medie de defecțiuni de 0. Acest lucru reduce semnificativ costurile de funcționare și întreținere a sistemului de energie electrică, asigurând funcționarea continuă și stabilă a echipamentelor de producție. Proiectul a fost foarte recunoscut de conducerea parcului, iar Usune a devenit un echipament energetic pe termen lung furnizor pentru parc.
A1: Durata de viață mecanică a produsului este de până la 20.000 de cicluri (10.000 de cicluri pentru clasa de 50 kA), iar curentul nominal ciclul de rupere este de 20.000 de cicluri (10.000 de cicluri pentru clasa 50kA). Datorită adoptării a treia generație Tehnologia de izolare cu etanșare solidă, partea principală a produsului nu necesită întreținere. În utilizare zilnică, numai periodic inspecții ale circuitului secundar și ale mecanismelor de funcționare (cum ar fi motorul de stocare a energiei și funcționarea tensiune), curățarea suprafeței echipamentului și prevenirea acumulării de praf sunt necesare pentru extinderea eficientă durata de viata a echipamentului.
A2: Da. Produsul folosește tehnologia de izolație cu etanșare solidă de a treia generație, care încapsulează stingerea arcului. camera și terminalele de ieșire superioare și inferioare cu rășină epoxidică folosind procesul APG. Acest lucru izolează complet componente sub tensiune de înaltă tensiune din mediul extern, prevenind afectarea acestora de praf, umiditate, insecte etc. Prezintă rezistență excelentă la intemperii și adaptabilitate la mediu, făcându-l perfect potrivit pentru medii interioare dure, cum ar fi umiditate ridicată, ateliere industriale cu praf, fabrici chimice și mine. Actual cazurile de aplicare din Parcul Industrial Chimic din China de Est confirmă, de asemenea, acest lucru.
