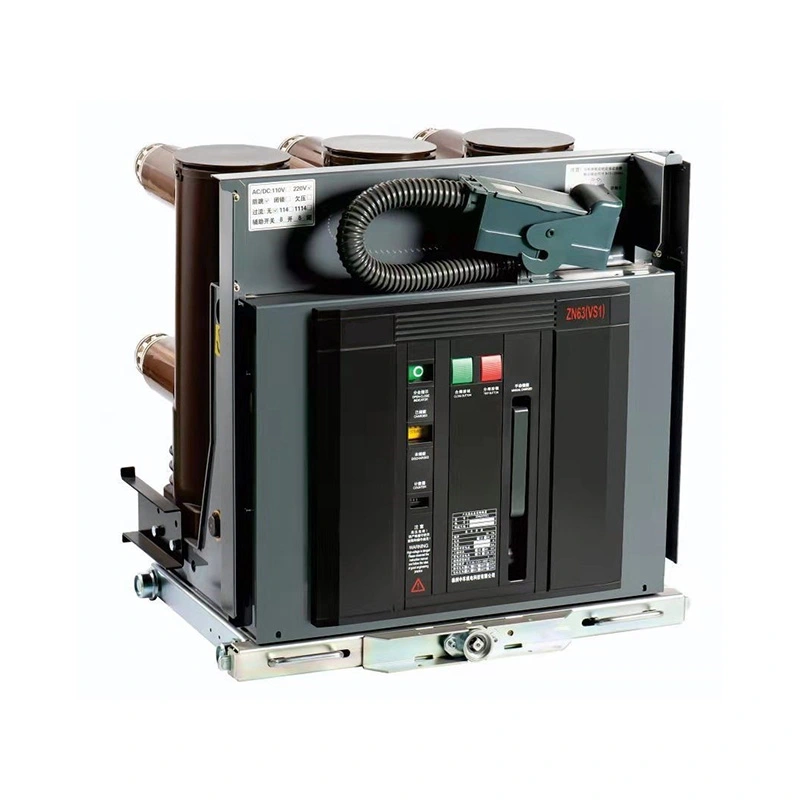

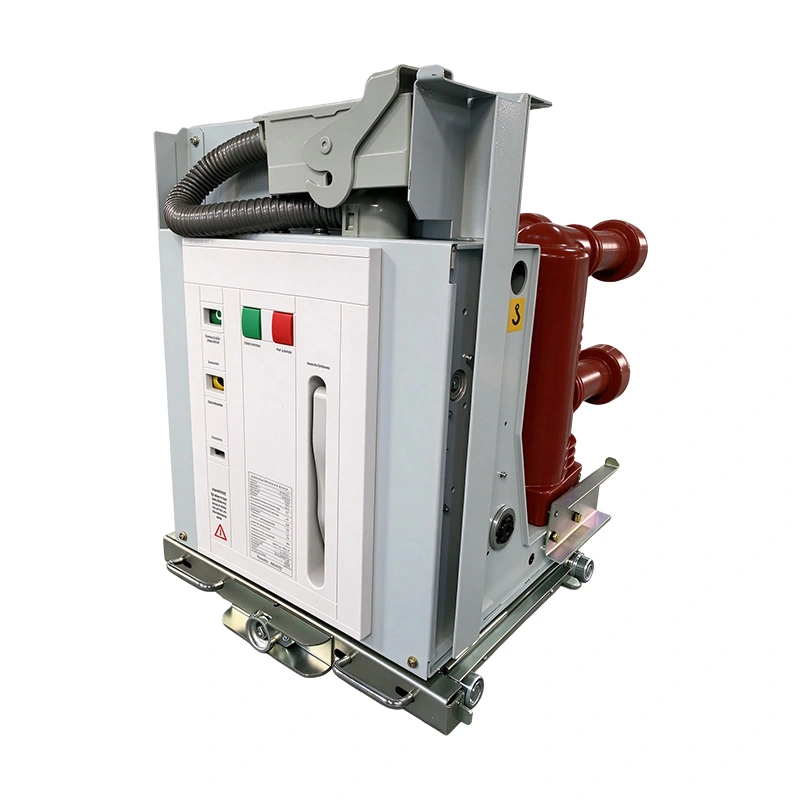

Întrerupător de circuit în vid de înaltă tensiune de 36 kV

Întrerupătorul de circuit de înaltă tensiune de 36 kV Usune este proiectat pentru aplicații solicitante de distribuție a energiei unde Sunt necesare performanțe stabile de întrerupere, configurație flexibilă și control fiabil. Cu VS1 optimizat designul structurii, tehnologia avansată de întrerupere a vidului și funcțiile opționale inteligente de protecție, the produsul oferă o soluție de încredere pentru sistemele moderne de comutare de înaltă tensiune.

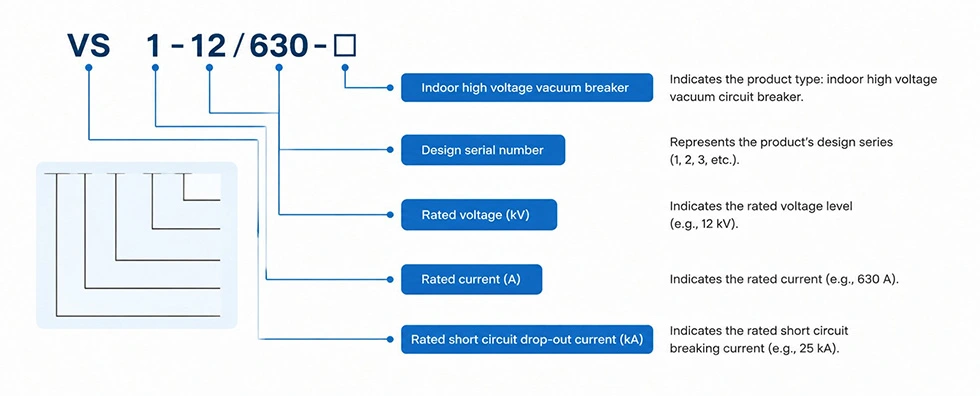

Modelul produsului și semnificația

Proiectare structurală

Structură fixă ​​de instalare

Pentru proiectele de aparate de înaltă tensiune, dimensiunile mecanice și compatibilitatea cu cabinetul sunt factori critici în timpul selectarea echipamentului.

Structura de tip fix VS1 este proiectată cu dimensiuni de instalare optimizate, permițând inginerilor să integreze întrerupător în diferite configurații de cabinet în funcție de cerințele curentului nominal.

Structura standard acceptă diferite lățimi de cabinet și niveluri de curent, oferind flexibilitate pentru diverse proiecte de sisteme electrice.

Dispunerea mecanică optimizată ajută la reducerea dificultăților de instalare, îmbunătățind în același timp coordonarea echipamentelor cu aparate de comutare de înaltă tensiune.

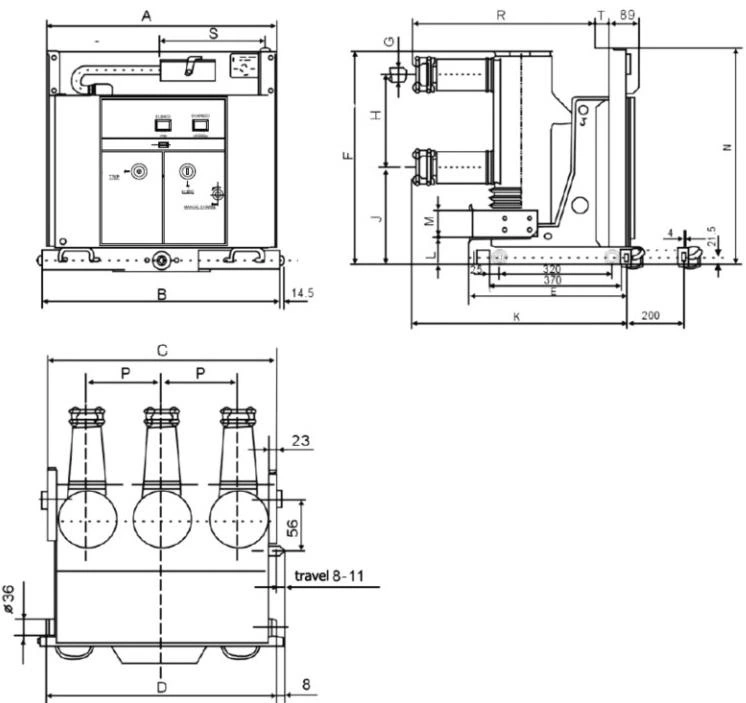

Desenul structurii VS1 și dimensiunile de instalare

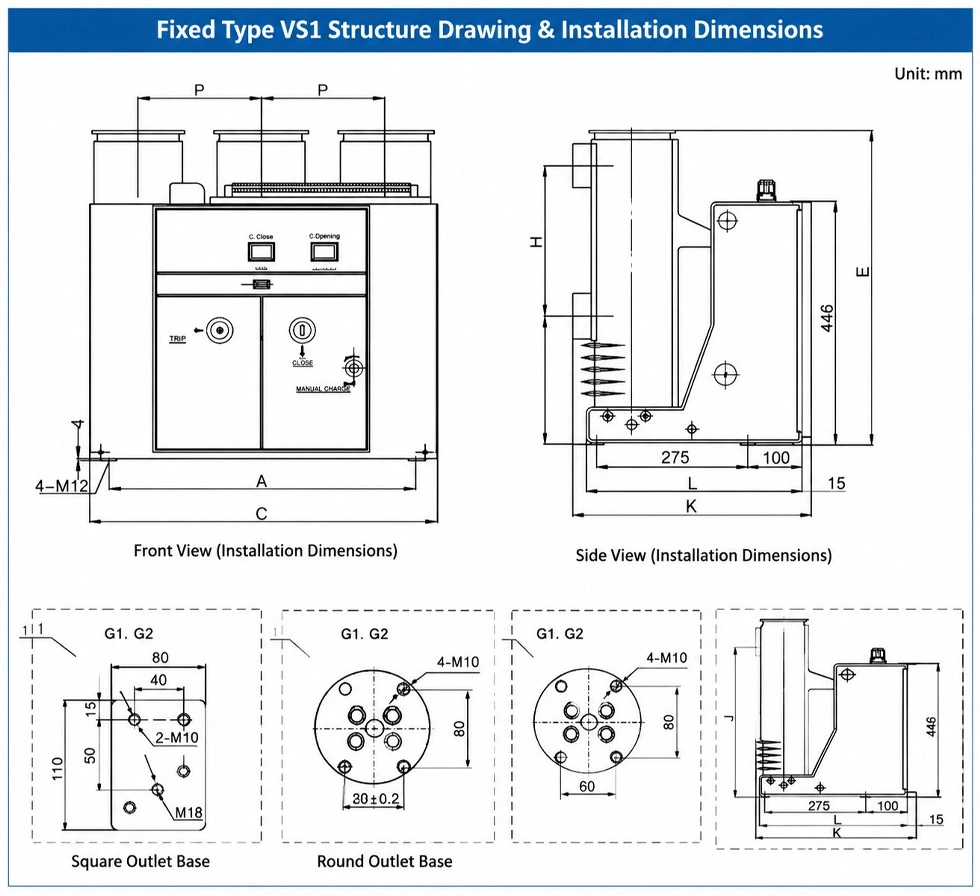

Desenul structurii de tip fix VS1 și dimensiunile de instalare

Potrivirea dimensiunilor de instalare

Potrivirea exactă a dimensiunilor este importantă pentru reducerea modificărilor de inginerie în timpul instalării proiectului.

Seria VS1 oferă dimensiuni standardizate de instalare, inclusiv poziția de montare, aranjarea terminalelor și cerințele interfeței cabinetului.

Acest design standardizat permite clienților să aleagă configurații adecvate în funcție de capacitatea sistemului și de cabinet cerințe.

Sistem de control electric

Design fiabil al circuitului de control

Sistemul de control afectează direct fiabilitatea de funcționare a echipamentelor de comutare de înaltă tensiune.

Întrerupătorul de circuit în vid de înaltă tensiune Usune de 36 kV adoptă un design profesional de circuit de control cu opțional componente, inclusiv bobina de închidere, bobina de deschidere, întrerupătoare auxiliare, bobina de blocare, sistem de stocare a energiei motorului și bobina de declanșare la supracurent.

Această configurație permite inginerilor să personalizeze sistemul de control în funcție de diferite cerințe ale proiectului.

Funcții de protecție

Control anti-sărit

În timpul funcționării electrice, semnalele repetate de închidere pot provoca acțiuni de comutare anormale.

Releul opțional anti-refuz ajută la prevenirea operațiunilor repetate de închidere prin deconectarea circuitului de închidere atunci când semnalul de închidere rămâne activ prea mult timp.

Această funcție îmbunătățește stabilitatea de funcționare și protejează mecanismul de acționare mecanică de repetarea inutilă actiuni.

Protectie de blocare

Funcția de blocare previne funcționarea incorectă atunci când condițiile de control nu sunt îndeplinite.

Când sursa de alimentare secundară de control nu este activată sau nu îndeplinește domeniul de tensiune cerut, blocarea mecanism previne operațiunile de închidere nesigure.

Acest design îmbunătățește siguranța operațională în medii complexe de înaltă tensiune.

Protecție la supracurent

Funcția opțională de declanșare la supracurent oferă protecție inteligentă împotriva defecțiunilor.

Sistemul primește semnale de curent trifazat de la partea secundară a transformatorului de curent și le compară cu valori prestabilite. Când curentul depășește valoarea setată, unitatea de protecție trimite un semnal de declanșare pentru a deschide întrerupător și finalizați procesul de protecție a defecțiunilor.

Configurare cablare

Opțiuni flexibile de conectare

Proiectele diferite pot necesita aranjamente diferite ale circuitelor de control.

Produsul acceptă configurații de cablare opționale bazate pe cerințele clientului, inclusiv combinații cu funcția anti-săritură, funcția de blocare și opțiunile de putere de operare.

Designul flexibil al cablajului permite o mai bună integrare cu diferite sisteme de protecție și automatizare.

Notă de conectare la curent continuu

Când utilizați alimentarea cu curent continuu, polaritatea bornelor cutiei întrerupte trebuie să rămână consecventă.

Polaritatea cablajului motorului trebuie să respecte schema de circuit specificată pentru a asigura funcționarea corectă a stocării energiei.

Schema electrică reprezintă întrerupătorul în stare de poziție de testare fără stocare de energie și în stare deschisă.

Cablajul corect este esențial pentru funcționarea fiabilă a sistemului de control.

Avantajele ingineriei

Capacitate de aplicare de înaltă tensiune

Întrerupătorul de circuit în vid de înaltă tensiune de 36 kV Usune este dezvoltat pentru sistemele de distribuție de înaltă tensiune care necesită performanță de comutare de încredere și stabilitate de funcționare pe termen lung.

Structura sa mecanică optimizată, tehnologia fiabilă de întrerupere a vidului și configurația flexibilă de control fac este potrivit pentru proiectele de distribuție a energiei în care siguranța și fiabilitatea sunt considerații cheie.

Integrare ușoară a sistemului

Pentru companiile de inginerie și producătorii de aparate de comutare, compatibilitatea cu sistemele existente este o selecție importantă factor.

Structura standardizată, opțiunile multiple pentru lățimea cabinetului și circuitele de control configurabile simplifică integrarea în diferite soluții de comutație de înaltă tensiune.

Comparație de produse

Configurație standard vs configurație de protecție

Atunci când selectează întrerupătoarele de înaltă tensiune, clienții trebuie adesea să echilibreze cerințele operaționale și protecția funcții.

Opțiuni de capacitate curentă diferite

Sistemele de alimentare diferite necesită capacități de curent diferite.

Selectarea curentului nominal corect ajută la îmbunătățirea eficienței sistemului și la prevenirea supraîncărcării echipamentului.

Specificatii tehnice

Informații de comandă

Detalii tehnice necesare

Pentru a asigura configurarea corectă, clienții ar trebui să furnizeze cerințe tehnice complete înainte de a comanda.

Informațiile tehnice precise ajută la scurtarea timpului de confirmare a ingineriei și la îmbunătățirea eficienței proiectului.

Certificare de calitate

Standarde internaționale de producție

Usune aplică un management strict al calității pe parcursul dezvoltării, producției și testării produsului.

Aceste certificări demonstrează angajamentul lui Usune de a furniza echipamente electrice de înaltă tensiune fiabile pentru clienți globali.

FAQ

Ce factori ar trebui să fie luați în considerare atunci când alegeți un întrerupător cu vid de înaltă tensiune de 36 kV?

Clienții ar trebui să ia în considerare tensiunea nominală, curentul nominal, compatibilitatea cu cabinetul, cerințele de control și protecție funcții.

Poate întrerupătorul să suporte funcții de control personalizate?

Da. Pot fi configurate funcții precum controlul anti-rebond, protecția la blocare și declanșarea la supracurent conform cerințelor proiectului.

De ce este importantă compatibilitatea dimensiunilor dulapului?

Potrivirea mecanică corectă reduce modificările de instalare și îmbunătățește eficiența integrării sistemului.

Ce funcții de protecție sunt disponibile?

Produsul poate susține controlul anti-sărire, protecție de blocare și funcții inteligente de declanșare la supracurent.
