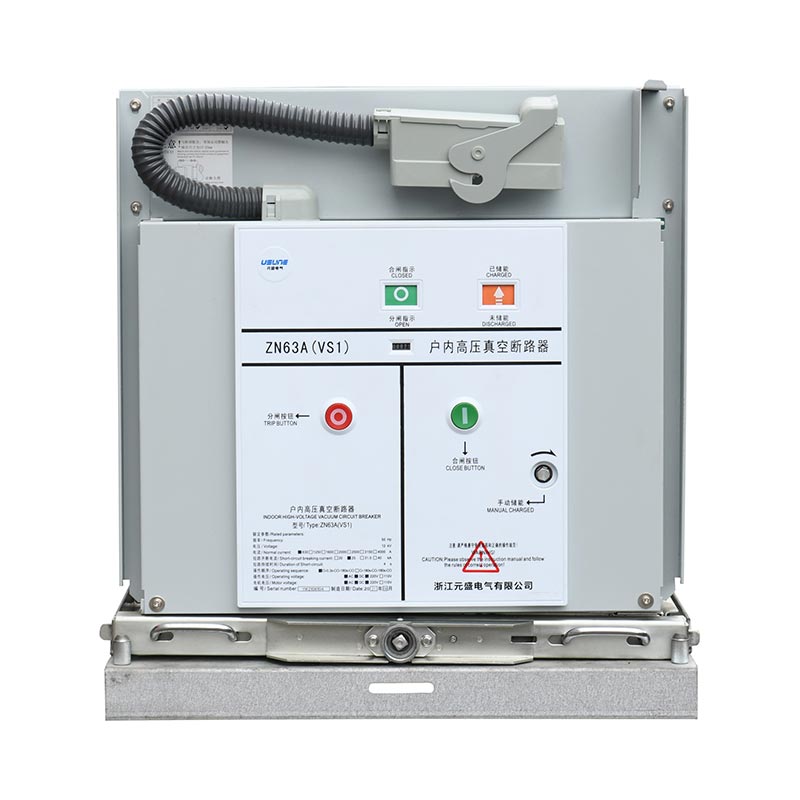

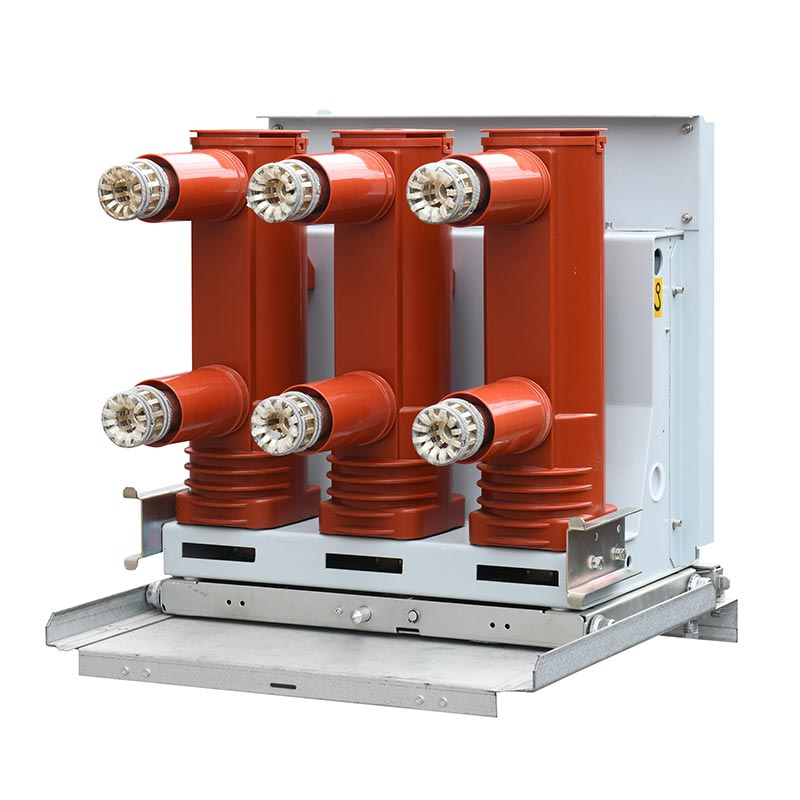

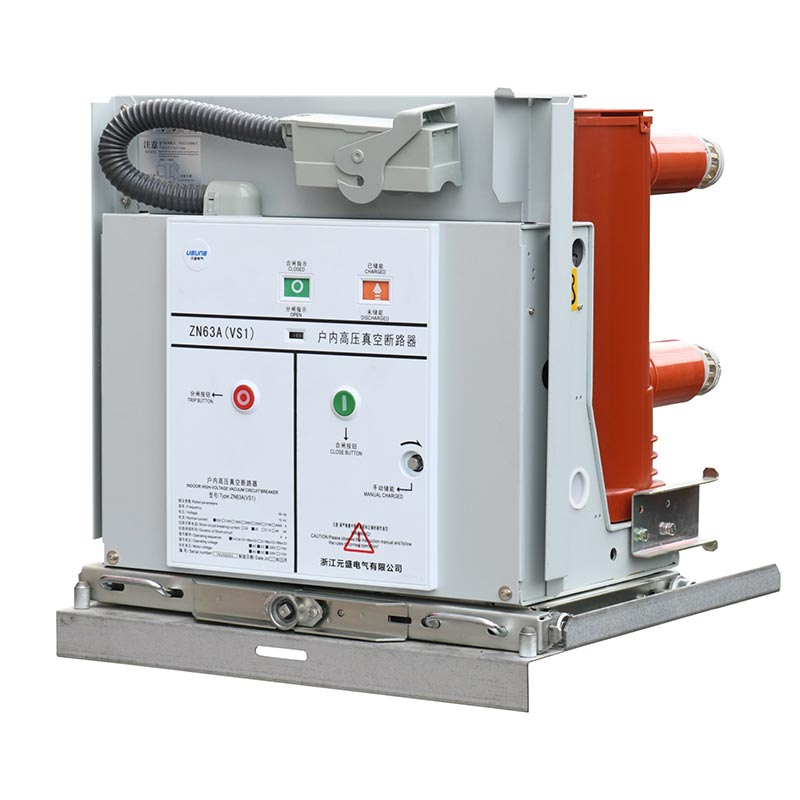

Întrerupător cu vid de 24 kv

Întrerupătorul cu vid de 24 kV are un aspect integrat, acceptă atât stocarea manuală, cât și cea electrică a energiei și este usor de operat. Circuitul principal nu necesită întreținere suplimentară. Întrerupătorul în vid este încapsulat folosind APG tehnologie, oferind protecție împotriva poluării și scurgerii, prelungind durata de viață a acestuia și reducând întreținerea costuri. Încorporează un mecanism cuprinzător de interblocare anti-operare greșită pentru a asigura echipamentul și personalul siguranta. Camera de stingere a arcului menține un vid stabil, cu deschidere ≤50ms și închidere ≤100ms, oferind rapid răspuns. Este compatibil cu diferite tensiuni de control secundar pentru a satisface diferite cerințe de alimentare.

Întrerupătorul de circuit în vid de 24 kV este disponibil în modele staționare și acționate manual, compatibil cu diferite aparate de comutare. Curentul nominal variază de la 630A la 4000A, iar curentul de rupere în scurtcircuit de la 20kA la 50kA. Bazat pe selecție flexibilă pe nevoile utilizatorilor permite adaptarea la scenarii de operare frecvente. În calitate de producător profesionist, Usune folosește pârghiile procese de producție mature, control riguros al calității și asistență tehnică cuprinzătoare pentru a oferi performanțe înalte întrerupătoare de circuit în vid pentru utilizatori globali. În plus, prin utilizarea resurselor furnizorilor cu experiență, Usune realizează colaborare eficientă în lanțul de aprovizionare, asigurând livrarea la timp a produselor și o calitate stabilă.

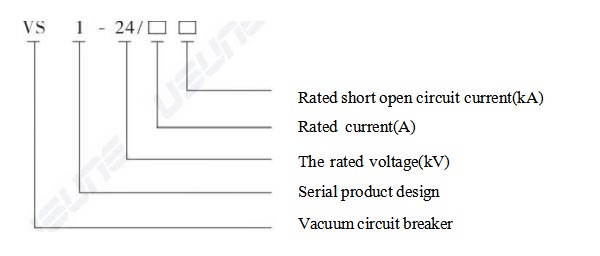

Modele de sens

Parametrii tehnici de bază

1.Parametrii electrici de bază

2. Parametri structurali cheie

- Distanta de contact: 13±1mm;
- Supracursie: 3,5±0,5mm;
- Viteza medie de deschidere: 0,9-1,2m/s;
- Viteza medie de inchidere: 0,5-0,8m/s;
- Grosimea de uzură admisă a contactelor mobile și staționare: ≤3mm;
- Rezistența circuitului conductiv principal: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), asigurând o conductivitate stabilă.

3. Parametrii de adaptabilitate la mediu

Temperatura de funcționare: -15℃~+40℃; Umiditate relativă zilnică ≤95%, Umiditate relativă lunară ≤90%; Altitudine ≤1000m (personalizat pentru altitudini speciale); Intensitate seismică ≤8 grade; Potrivit pentru locații fără picurare de apă, materiale inflamabile și explozive, gaze corozive și vibrații severe; adaptabil la clima din majoritatea părților China.

Scenarii aplicabile

Întrerupătorul de circuit cu vid Usune de 24 kV, cu performanța sa superioară, este utilizat pe scară largă în următoarele scenarii: care acoperă mai multe domenii, cum ar fi energia, industria și infrastructura:

1. Centrale electrice și substații: Ca echipament de bază de control și protecție pentru circuitele de distribuție a energiei electrice, este folosit pentru a întrerupe și închide curenții de circuit, protejând echipamentele critice, cum ar fi transformatoarele și barele colectoare, de suprasarcină și daune de scurtcircuit;
2. Întreprinderi industriale: potrivite pentru sistemele de distribuție a energiei de înaltă tensiune în industrii precum metalurgia, inginerie chimică, fabricarea de mașini și textile, satisfacând nevoile de porniri și opriri frecvente ale echipamente de producție și fluctuații mari de sarcină;
3. Infrastructură: utilizat pentru distribuția de energie de înaltă tensiune în tranzitul feroviar urban, clădirile înalte și comerciale complexe, asigurând o alimentare stabilă și îmbunătățind fiabilitatea energiei;
4. Nou domeniu energetic: Potrivit pentru susținerea sistemelor de distribuție a energiei electrice ale centralelor fotovoltaice și energiei eoliene centrale, care dețin capacități anti-interferențe bune și se adaptează la caracteristicile de sarcină ale energiei noi generație.

Studiu de caz de aplicație în lumea reală

Studiu de caz: Proiect de modernizare a sistemului de distribuție a energiei de înaltă tensiune într-un mare parc industrial chimic

1. Contextul proiectului

Întreruptoarele existente în parc au suferit de o fiabilitate insuficientă și costuri mari de întreținere, necesitând o actualizare la întrerupătoarele cu vid de 24 kV cu fiabilitate ridicată, întreținere redusă și compatibilitate cu mediul chimic coroziv.

2. Soluție

Au fost selectate 32 de întrerupătoare automate acționate manual Usune (1600A/31,5kA). Structura de izolație a fost optimizată pentru rezistență sporită la coroziune. S-au oferit îndrumări de instalare și instruire tehnică pentru a asigura la timp livrare.

3. Rezultatele aplicației

Echipamentul a funcționat stabil și fără defecțiuni, reducând costurile de întreținere cu 60%. Era compatibil cu aparatura de comutare existentă, scurtând ciclul de construcție. Parcul l-a desemnat pe Usune ca partener pe termen lung.

Asigurarea lanțului de producție și aprovizionare

1. Asigurarea producției

Usune deține o fabrică modernă, care respectă standardele internaționale și interne. Fiecare produs este supus riguros teste în fabrică și a fost stabilit un sistem de trasabilitate a calității întregului proces.

2. Asigurarea lanțului de aprovizionare

Cooperare pe termen lung cu furnizori de înaltă calitate, folosind mărci cunoscute pentru componentele de bază și aprovizionare optimizată managementul lanțului asigură livrarea la timp a produselor.

3. Serviciu post-vânzare

Oferim îndrumări de instalare, instruire tehnică și servicii de depanare. Reparație și înlocuire gratuită a piesele sunt oferite în perioada de garanție, iar asistența tehnică pe viață este oferită după perioada de garanție.

Configurarea produsului și instrucțiuni de comandă

1. Configurații opționale

- Mod de operare: Manual + Stocare Energie Electrica (Standard);
- Dispozitive de protecție: dispozitive opționale de declanșare la supracurent, subtensiune/pierdere de tensiune;
- Dispozitive de împământare: soluții opționale de împământare de 650W, 800W, 1000W;
- Componente auxiliare: relee opționale anti-pompare, electromagneți de blocare etc.

2. Informații de comandă Comenzile trebuie să specifice

Modelul produsului, metoda de instalare si cantitatea; parametrii nominali; configuratii optionale; control secundar tensiune; piese de schimb și cerințe speciale
