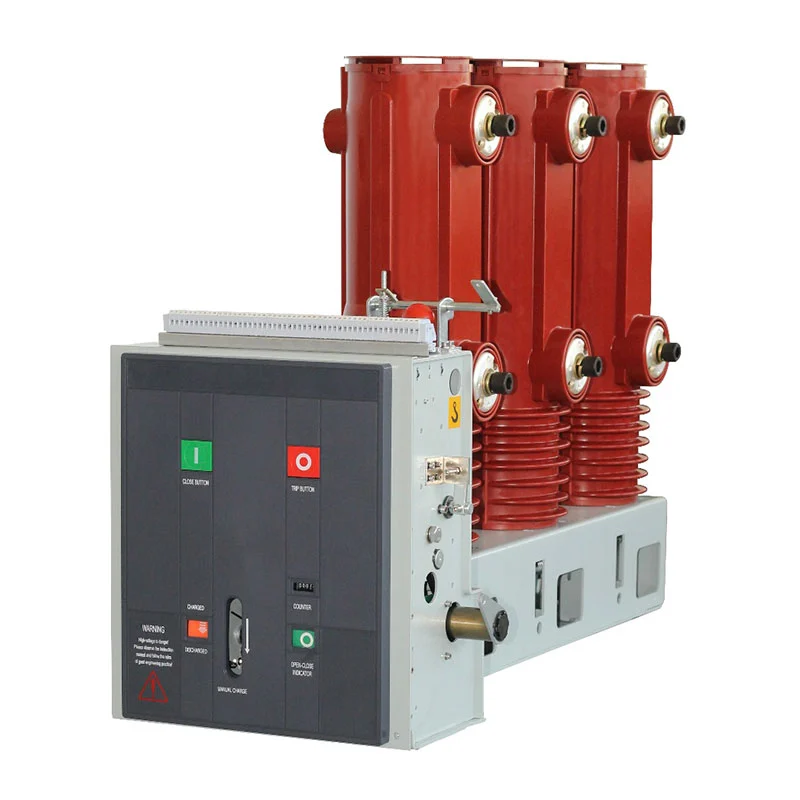

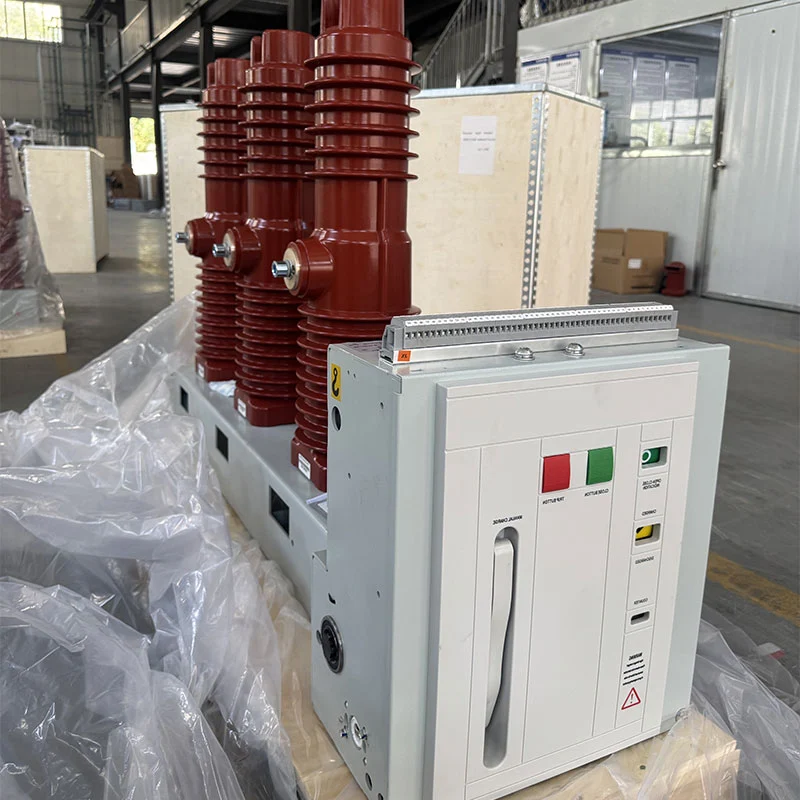

ZN85C-40.5 40.5kV întrerupător de circuit de vid de interior

Spre deosebire de dulapurile complete, acest întrerupător de circuit în vid pentru interior ZN85C-40.5 40.5kV se concentrează pe miez funcția de comutare a circuitului de putere. Structura sa fixată laterală, mecanismul modular de acționare cu arc și Tehnologia de întrerupere a vidului oferă o soluție practică pentru aplicații interioare de clasă 40,5 kV, inclusiv sisteme unde sunt necesare operațiuni frecvente de comutare.

Proiectare mecanică pentru comutare constantă

Mecanism modular de acționare cu arc

Mecanismul de acționare este proiectat special pentru caracteristicile unui întrerupător de circuit în vid de 40,5 kV. Ea adoptă un mecanism cu arc modular instalat în cadrul întreruptorului, permițând caracteristicile mecanice de ieșire pentru a corespunde cerințelor de funcționare ale întreruptorului în vid.

Mecanismul este proiectat în jurul aranjamentului superior și inferior al întrerupătorului și formează o parte integrată a structura de ansamblu. Această configurație simplifică calea de transmisie mecanică, oferind în același timp o bază stabilă pentru operațiuni de închidere și deschidere.

Structură fixă ​​montată lateral

Configurația fixă montată lateral este destinată echipamentelor electrice de interior unde întrerupătorul este instalat ca a componentă de comutare dedicată. În funcție de designul proiectului, configurații precum linia de ieșire dreaptă, sus pot fi selectate aranjamentele de intrare și încorporate.

În comparație cu un dulap complet detașabil, această structură permite proiectantului de proiect să se concentreze asupra integrarea întreruptorului cu echipamentul electric primar și secundar necesar conform specificului aranjarea sistemului.

Stocarea energiei și procesul de operare

Depozitarea energiei de primăvară

Energia de închidere este stocată mecanic în mecanismul cu arc. Stocarea energiei poate fi completată prin intermediul motorului sau manual cu mânerul de stocare a energiei. În timpul funcționării motorizate, sistemul de transmisie antrenează arborele de stocare a energiei și tensionează arcul de închidere până când este atinsă poziția specificată a energiei stocate.

După ce stocarea energiei este finalizată, mecanismul de reținere menține arcul în poziție și stocarea energiei indicatorul se schimbă în starea corespunzătoare. Întrerupătorul auxiliar deconectează, de asemenea, sursa de alimentare a motorului atunci când este atinsă poziția de energie stocată, lăsând întrerupătorul pregătit pentru comanda de închidere.

Operațiunea de închidere

Operatia de inchidere poate fi initiata manual prin intermediul butonului de inchidere sau electric prin comanda circuit. Când electromagnetul de închidere funcționează, energia arcului stocată este eliberată prin came și mecanism de transmisie.

Mecanismul de conectare conduce apoi tija de operare izolată și contactul de mișcare către poziția de închidere în timp ce comprimarea arcului de contact. După terminarea cursei de închidere, mecanismul de reținere menține închisul poziţia şi comutatorul auxiliar se modifică în consecinţă.

Operațiunea de deschidere

Deschiderea poate fi inițiată manual sau printr-o comandă de deschidere electrică. Mecanismul de deblocare de deschidere deblochează reținere de închidere, permițând energiei stocate a arcurilor de contact și de frânare să separe întrerupătorul de vid contacte.

În etapa finală a mișcării de deschidere, tamponul hidraulic absoarbe energia mecanică rămasă și controlează poziția de separare. Acest mecanism coordonat ajută la menținerea unui proces de deschidere controlat.

Configurația controlului electric

Bobine de inchidere si deschidere

Întrerupătorul poate fi configurat cu putere de operare AC sau DC în funcție de cerințele proiectului. Cel furnizat configurația include opțiuni AC110/220V și DC110/220V pentru bobinele de închidere și deschidere, oferind flexibilitate pentru diferite substații și sisteme de control industrial.

Bobina de închidere are o putere nominală de 288W, în timp ce bobina de deschidere este de asemenea specificată la 288W. Funcționarea normală intervalul de tensiune este de 85%–110% din tensiunea nominală pentru bobina de închidere și 65%–120% din tensiunea nominală pentru bobina de deschidere.

Motor de stocare a energiei

Motorul de stocare a energiei asigură pregătirea automată pentru următoarea operațiune de închidere. ZYJ220 furnizat configurația utilizează putere DC220V cu o putere nominală de intrare de 90W. La tensiunea nominală de funcționare, stocarea energiei timpul este specificat ca nu mai mult de 15 secunde.

Acest aranjament permite întreruptorului să-și restabilească starea de energie acumulată după funcționare fără a fi necesar intervenție manuală continuă.

Întreruperea vidului pentru aplicații de 40,5 kV

Tehnologia de stingere a arcului cu vid

Întrerupătorul în vid este responsabil pentru întreruperea circuitului electric în timpul unei operațiuni de deschidere. Când cel contactele separate, procesul de întrerupere are loc mai degrabă în interiorul întreruptorului în vid decât într-un cameră de comutare izolată cu aer.

Combinația între întreruperea în vid și transmisia mecanică acţionată cu arc face ca întrerupătorul să fie potrivit pentru aplicații interioare de medie tensiune în care sunt necesare performanțe de comutare de încredere și funcționare repetată.

Potrivit pentru operare frecventă

Designul original al seriei ZN85C-40.5 ia în considerare aplicațiile care necesită comutare frecventă. Funcționează mecanismul se potrivește cu caracteristicile întreruptorului în vid de 40,5 kV, în timp ce stocarea de energie motorizată sistemul reduce nevoia de încărcare manuală repetată.

Acest lucru face ca echipamentul să fie adecvat pentru instalații industriale, substații și centrale electrice în care operațiuni de comutare fac parte din managementul normal al sistemului electric.

Domenii tipice de aplicare

Centrale electrice

Întrerupătorul poate fi încorporat în sistemele de distribuție a energiei interioare și de control electric în generarea de energie instalații, unde sunt necesare comutarea și protecția sigură a circuitelor electrice.

Substații

În substații, configurația interioară fixă poate fi integrată în electricitatea de înaltă tensiune corespunzătoare sistem conform aranjamentului circuitului primar, schemei de control și cerințelor de protecție.

Întreprinderi industriale și miniere

Pentru instalațiile industriale și miniere cu sarcini electrice substanțiale, întrerupătorul poate asigura comutare și funcții de protecție în sistemele de distribuție a energiei interioare și este potrivit pentru aplicații care necesită regulat operatii de comutare.

Sisteme electrice cu telecomandă

Deoarece operațiunile de închidere și deschidere pot fi controlate electric, întrerupătorul poate fi integrat cu un sistem de control secundar adecvat pentru operare locală sau de la distanță conform designului proiectului.

Configurația tehnică principală

Mediul de operare

Condiții de service în interior

Echipamentul este destinat instalării în interior și trebuie utilizat într-un mediu adecvat pentru înaltă tensiune echipamente electrice. Proiectul final ar trebui să ia în considerare temperatura ambientală, umiditatea, altitudinea, ventilația și alte conditii de mediu la determinarea configuratiei electrice complete.

Cerințe de instalare

Disjunctorul trebuie instalat într-un loc fără vibrații severe, impact sau condiții de mediu corozive. Aranjamentul de instalare ar trebui să asigure, de asemenea, spațiu suficient de operare și întreținere în jurul echipamentului și menține alinierea mecanică necesară a întreruptorului și a componentelor electrice asociate.

Standarde și asigurare a calității

Managementul producției

Zhejiang Usune Electric Co., Ltd. aplică un sistem de management integrat care acoperă calitatea produsului, mediu management și sănătate și securitate în muncă. Compania deține certificări ISO 9001, ISO 14001 și ISO 45001, sprijinirea proceselor de fabricație controlate de la selecția componentelor până la asamblare și inspecție.

Conformitate IEC, GB și CE

Produsul este dezvoltat conform standardelor IEC și GB aplicabile, cu parametri și configurații electrice determinate în funcție de cerințele specifice ale proiectului. Certificarea CE este, de asemenea, disponibilă pentru aplicabil configurarea produsului, oferind suport suplimentar de documentare pentru proiecte internaționale.

Referință de proiect de inginerie

Proiectul de lansare a rachetei spațiale Cas

Întrerupătorul de circuit de vid de interior ZN85C-40.5 40.5kV a fost menționat în proiectul de lansare a rachetei spațiale Cas, oferind un exemplu practic de aplicație inginerească pentru echipamentele electrice de înaltă tensiune de la Usune într-o situație solicitantă mediu industrial.

Comparație de produse

Întrerupător de circuit vs. comutator complet

Întrerupătorul de circuit în vid pentru interior ZN85C-40.5 40,5 kV este în primul rând o componentă de comutare și protecție, în timp ce un panoul complet demontabil al aparatului de distribuție integrează întrerupătorul cu bare colectoare, compartimente pentru cabluri, echipamente de control, dispozitive de protecție și alte componente ale dulapului. Prin urmare, întrerupătorul este mai potrivit atunci când proiectul necesită a dispozitiv de comutare dedicat de 40,5 kV pentru integrarea într-un sistem electric mai mare.

Suport proiect Usune

Configurație pe baza desenelor electrice

Usune poate determina configurația adecvată în funcție de diagrama uniliniară a clientului, tensiunea nominală, puterea de control, aranjarea instalării și cerințele de funcționare. Această abordare vă ajută să vă asigurați că cele selectate întrerupătorul este compatibil cu echipamentele electrice primare și secundare din jur.

Parametri electrici personalizați

Pentru proiectele cu tensiuni speciale de control, amenajări de instalare sau cerințe de funcționare, cele tehnice configurația poate fi discutată înainte de producție. Acest lucru permite întreruptorului de circuit de vid de interior ZN85C-40.5 40,5 kV să să fie adaptat la sistemul electric actual, mai degrabă decât să se bazeze pe o configurație standard fixă.

FAQ

Care este principala aplicație a acestui produs?

Este un întrerupător de circuit în vid de interior de 40,5 kV conceput pentru controlul și protecția electrică în centrale electrice, substații, instalații industriale și întreprinderi miniere.

Întrerupătorul este fix sau retras?

ZN85C-40.5 folosește o configurație fixă ​​montată lateral, mai degrabă decât o structură de cărucior retractabilă.

Se poate actiona manual?

Da. Mecanismul cu arc acceptă stocarea manuală a energiei și funcționarea manuală, în timp ce funcționarea electrică este, de asemenea disponibile.

Ce tensiuni de control sunt disponibile?

Bobinele de închidere și deschidere pot fi configurate pentru AC110/220V sau DC110/220V în funcție de cerințele proiectului.

Cât durează procesul de stocare a energiei?

Timpul specificat de stocare a energiei pentru configurația motorului ZYJ220 este ≤15 secunde la tensiunea nominală.

Este potrivit pentru comutare frecventă?

Da. Produsul este conceput pentru aplicații care necesită o funcționare frecventă, sub rezerva operațiunilor aplicabile condiţiile şi configuraţia tehnică.

Poate Usune să personalizeze întrerupătorul?

Da. Usune poate configura produsul în funcție de desenele proiectului, parametrii electrici, cerințele de control și conditii de instalare.
